33.3.9  确认图元子类别

另一个要仔细考虑的问题就是子类别确认。确认子类别后才能在一个项目里实现对单个对象构件的控制。如果我们只想看到桌面部分而非桌腿，或者手动控制所有桌面的图形外观，那么可以通过确认图元子类别来实现。族越复杂，这一步的相关性也就越强。

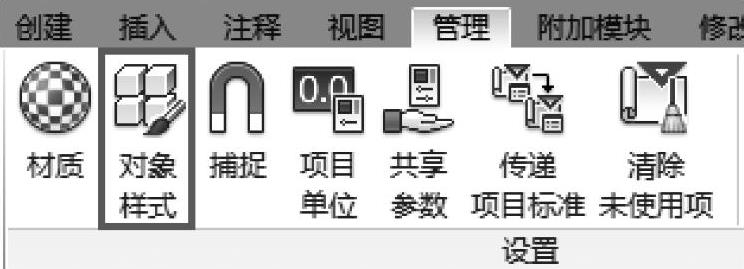

1）在【管理】选项卡下【设置】面板中选择【对象样式】，如图33-34所示。

2）弹出【对象样式】对话框，在底部的【修改子类别】一栏中单击【新建】按钮。确认子类别还能实现对DWG、DXF、DGN格式的输出控制，在输出过程中，每个子类别对应一个图层。

3）给新建子类别命名为【桌腿】，注意所有定义对象外形的选项都在这个子类别里。

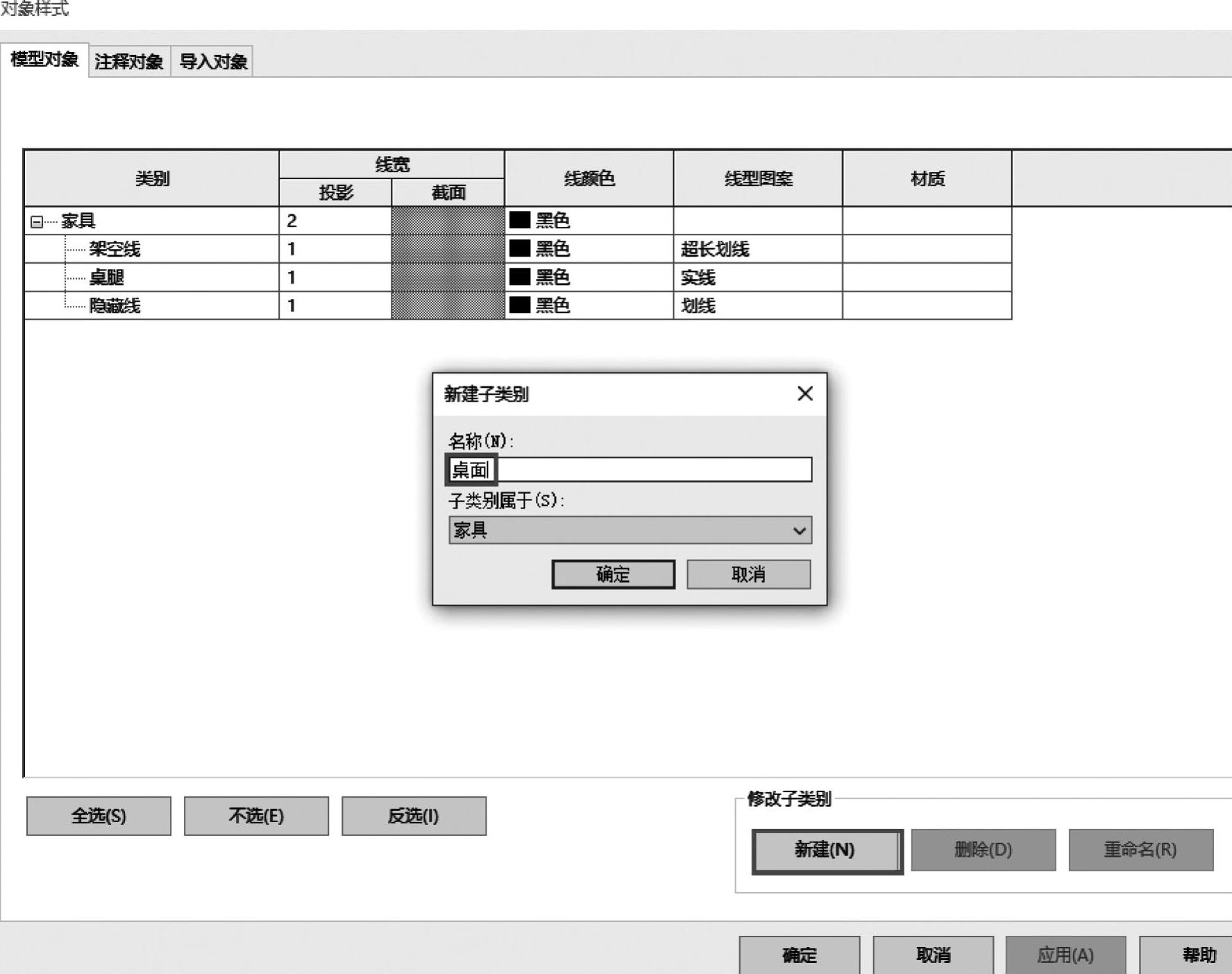

4）用同样的方法创建一个名为【桌面】的子类别（图33-35），单击【确定】按钮，关闭对话框。

图 33-34

图 33-35

创建子类别的做法既适用于二维线条也适用于三维形体，可以在【图元属性】对话框里形成关联。

5）选择桌面形体，在【属性】面板中子类别设定为桌面（图33-36），用同样的方法为桌腿设定子类别。
