20.2.7  基础墙、墩桩和壁柱

如上文所述，Revit从顶部开始插入基础墙，再往下发展，这相当于站在墙体顶部，并向下看地面。基于这种插入方法，重要的是用户须理解这对相关视图中模型可见性的影响。

因为基础墙在地面层水平以下使用，因此，Revit的理解是从被选定的层面起，这些基础墙将向下发展到更低的层面，即基础层面或基底层面（建议使用标高来约束基础墙，而非太过依赖使用偏移）。

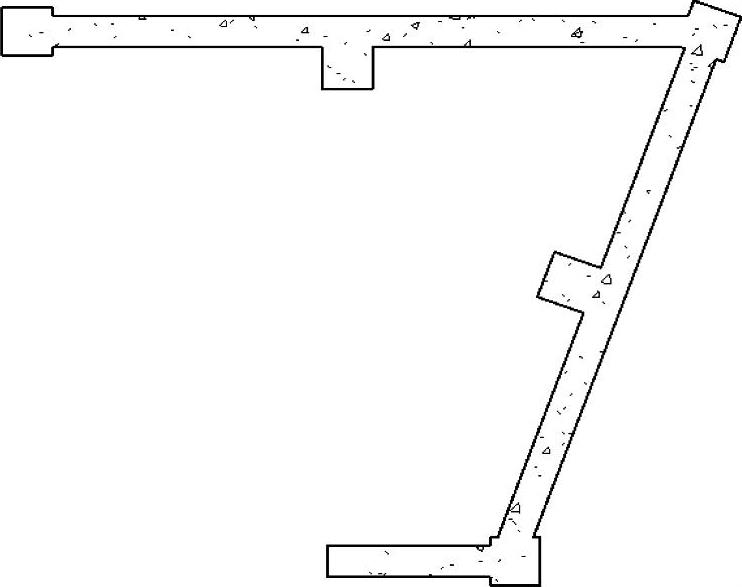

关键的一点在于，须保证具体约束的正确性，因为壁柱和墩桩的放置依赖于具体指定的高度。一般而言，基础墙较薄，因此沿其长度需要额外的支撑；这些支撑是通过沿着墙体长度有针对性地放置墩桩和壁柱来完成的，如图20-9所示。

可这样区分墩桩和壁柱：墩桩通常是墙体的整体投射；壁柱是墙体的轻微投射，且一般具备柱底和柱顶。将墩桩和壁柱放置在模型中的方式与将柱体放置在模型中的方式相同。

图 20-9

在沿着混凝土基础墙放置了墩桩和壁柱以后，相同材质（如混凝土）的图元将自动连接。因此，为了加强基础墙，放置了正方形柱体以后，系统将对该正方形柱体的剖面图进行必要的裁剪。
