21.1.4  梁系统的布局规则和样式

21.1.4 梁系统的布局规则和样式

在系统内定义布局样式有多种方式，而且这些方式在Revit中有很多相似的特性。这些布局规则基于自动放置的四种逻辑布局：

1）固定距离：指定各个梁中心线之间的测量距离，计算相应梁数量。

2）固定数量：与上述方式相反，指定梁数量，并且在梁系统中均匀地分布。

3）最大间距：与固定距离方式类似，这个规则给予间距更高的自由度，所以，样式之间间隔着最小数量的构件，这些构件之间的间距尽可能地与最大间距接近。

4）净间距：这是固定距离方式的另一种变形方式，但是每个构件之间都是测量的净距离，把构件的宽度考虑在内。

根据以上规则，某些字段将主动为Revit提供与规则相关的数据，比如，如果用户选择了固定数量规则，那么，将会有一个字段主动输入所需要的值，如图21-11所示。在梁系统特性外放置常规梁时，所提供的梁类型与载入到项目中的梁列表保持一致，并且与类型选择器下拉菜单中的选项相匹配。如若列表中没有所需的梁尺寸，那么用户需要重新载入。

图 21-11

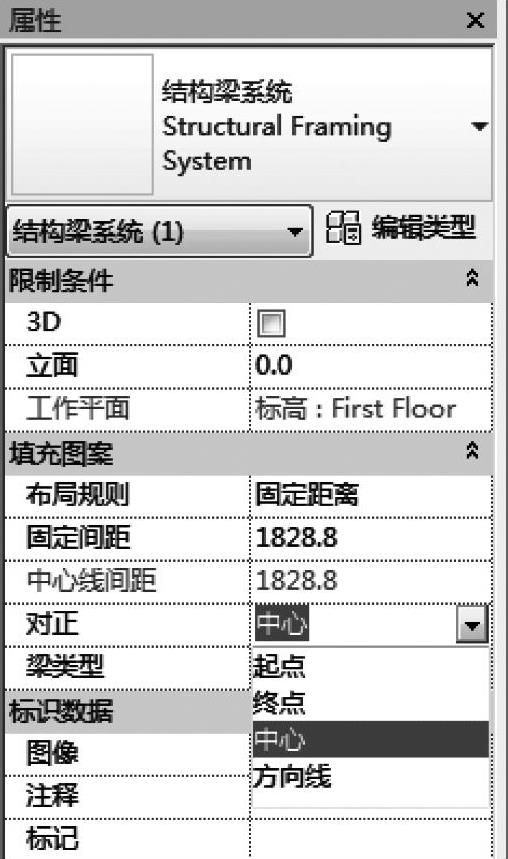

对齐选项仅在选择固定距离或净间距的布局规则下才能被激活，而且被选项决定了系统中第一个梁的位置，后续梁位置也按照各自制定的布局规则放置。选项分为左对齐、右对齐和居中，如图21-12所示。

图 21-12
