24.1.1  选择项目单位

首先，要进行的操作之一是设置项目的测量单位和详细程度。RevitMEP针对不同的规程提供了不同的测量单位，还有数值舍入功能。这些设置控制的是数据在图元、参数和明细表中的表现形式。应该指出的是，这样做并不一定能控制发布的尺寸标注的显示单位，不过显示单位可以和项目单位保持一致，或者不管项目单位如何，另外重置显示单位。举一个极端的例子，一个单位是公制的项目其显示单位可以标注为英制尺寸，反之亦然。从实用角度来说，这样的设定利于保证临时尺寸标注和放样时罗列的尺寸标注的高精度，尤其是在完工图纸上追踪其他来源的信息时，无法保证精确程度，如果没有这样的设定，出来的图纸将会不准确。

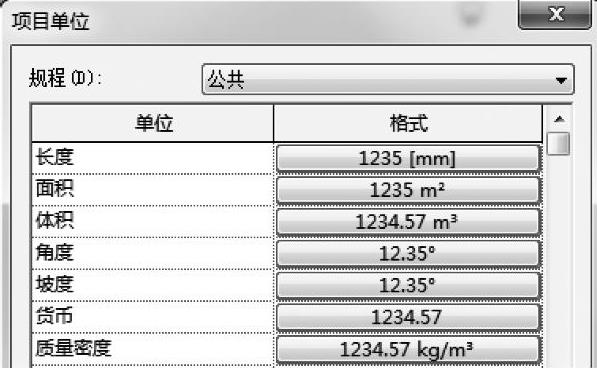

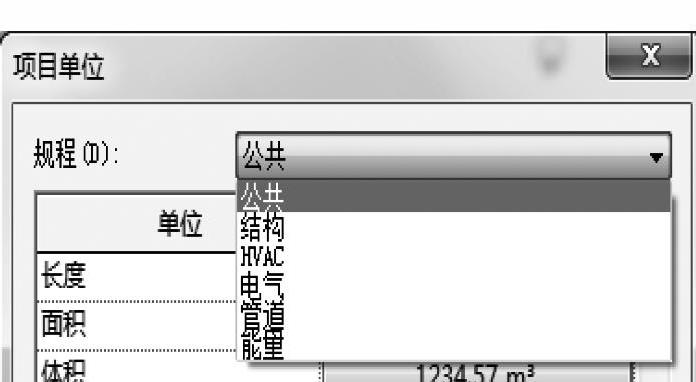

在【管理】选项卡下【设置】面板中单击【项目单位】可以打开【项目单位】对话框（图24-1）。不同的单位可以按规程分组（图24-2），每个单位格式都对应一个按钮，用于启动对话框，用户在对话框里可以对精度、符号或者后缀等进行重新设定，如图24-3所示。

图 24-1

考虑项目单位时，项目的实际位置通常已经提出了相应的要求。BIM和网络时代的到来让世界各地的设计团队可以利用不同的项目组高效地工作，不过最后结构的操作单位和主要承包商的要求将成为决定性因素，当然也要符合当地的建筑要求。在这种情况下，可以在传输文件之前修改单位，这种操作会产生错误的数值，所以不推荐，但是此操作并不会对模型产生不良影响。

图 24-2

图 24-3
