22.4.2  修改阶段属性

22.4.2 修改阶段属性

成功定义好各阶段之后，在动工之前我们要对整个建筑模型的阶段属性进行修改，将图元设定成现有状态。大多数图元已经设定成功，我们只需对个别图元进行同样设定即可。

1）在【项目浏览器】中打开【三维视图：3D】视图。可以注意到模型的大部分都是半色调而且有褪色情况出现，只有整栋建筑的结构楼板和结构桁架是例外。现在我们要将它们调整一致。

2）在模型中选定三个楼板（利用<Ctrl>键同时选定多个对象）。

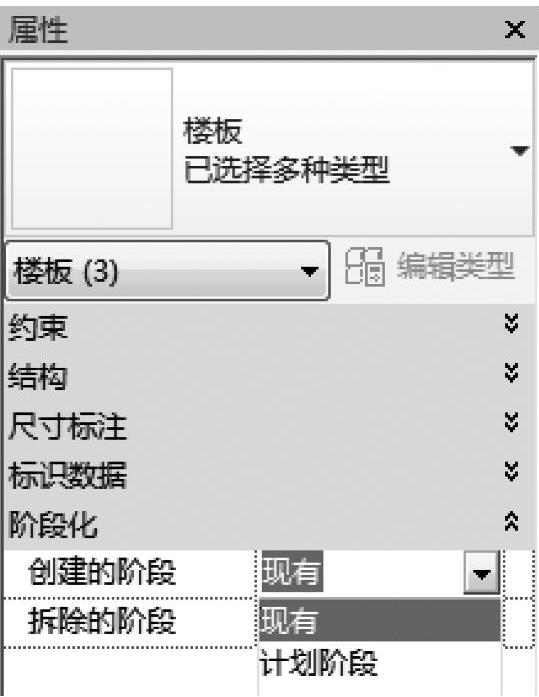

3）在其【属性】面板【阶段化】中，将图元的阶段从【计划阶段】改为【现有】，如图22-10所示。

4）单击【应用】按钮，或把光标移至空白区域以完成修改，楼板将变成和模型其他结构相匹配的半色调。

注意：可以同时修改多个图元的阶段属性，但是这些图元必须属于同一种类型。所以我们不能选定整个模型或部分模型将其全部移至另一个阶段，我们必须选定同一个类型下的图元，然后按照上述步骤操作。

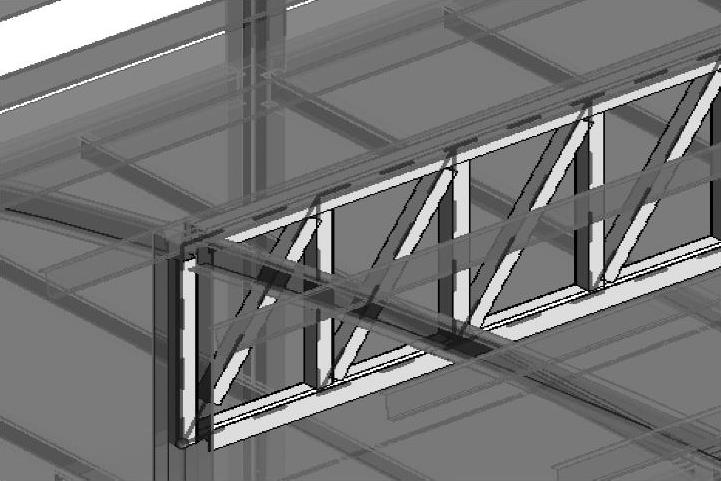

有的图元，如桁架和梁系统在涉及更改已建阶段时就要谨慎处理，因为它们虽然由单个构件组成，但是有时候活动起来是一个整体，所以选择正确的图元就变得至关重要，如图22-11所示。

图 22-10

图 22-11

5）在三维视图中拉近并选定结构桁架，确保选定的是整个桁架而不是单独的构件。

6）同样将其阶段从【计划阶段】改选为【现有】，和前面楼板的操作一样。

7）单击【应用】按钮以完成修改桁架阶段。
