28.2.2 电缆桥架和线管
将电缆桥架和线管添加到设计中，这时可以使用管件也可以不使用管件，还可以在绘制好管段和管路后再添加管件。在想要进行修改时，选择电缆桥架、线管或管件。电缆桥架和线管与风管、管道及导线系统不同，因为它们不具有系统性，由用户根据其运行的地点、连接的图元和大小尺寸自行界定，如图28-15所示。
图 28-15
1.电缆桥架

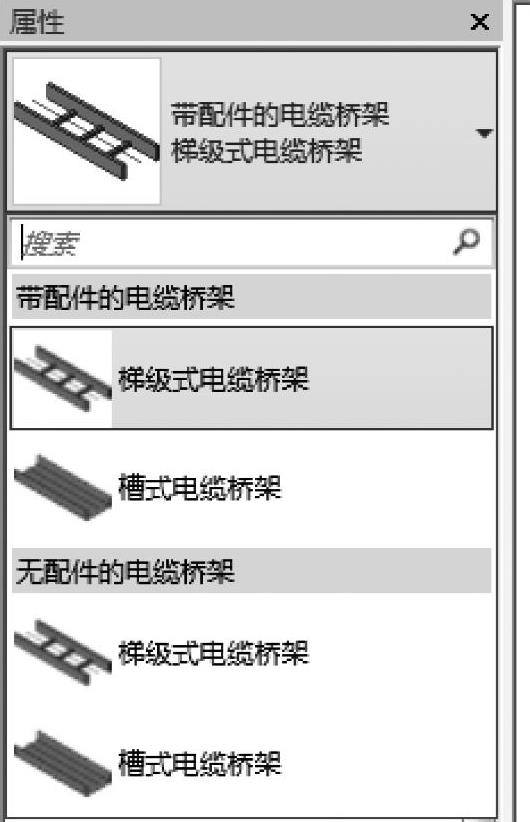

在【系统】选项卡下的【电气】面板中选择【电缆桥架】进行桥架绘制，并可以在【属性】面板中进行风管类型选择和类型属性设置。系统默认桥架类型为两大类：【带配件的电缆桥架】和【无配件的电缆桥架】，每类中又分为【梯级式电缆桥架】和【槽式电缆桥架】，如图28-16所示。

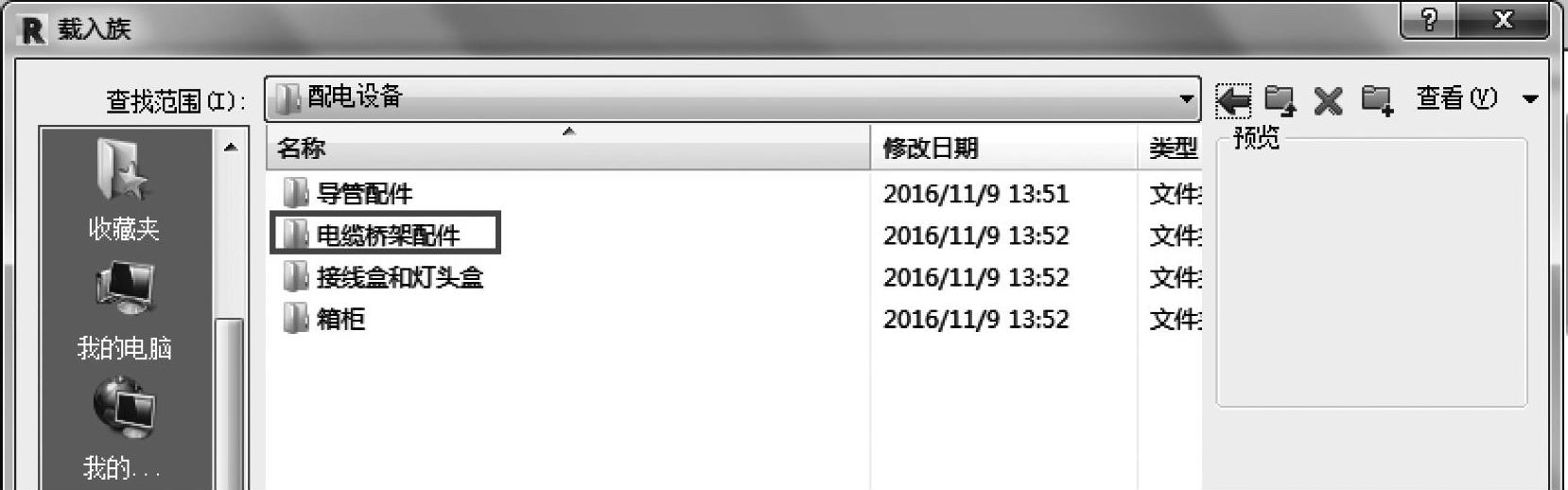

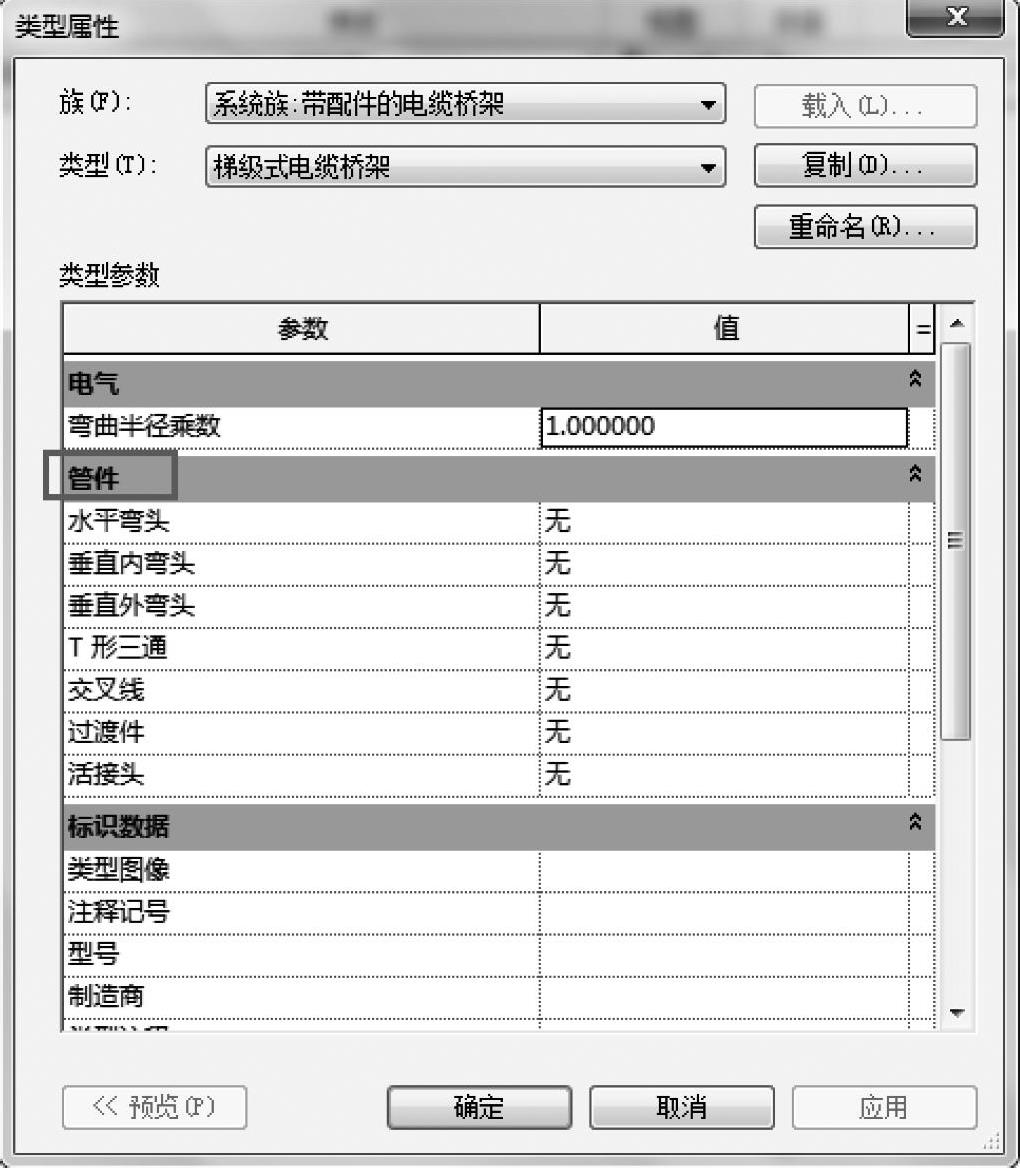

电缆桥架与风管和管道相似都需要管件。绘制电缆桥架之前，用户需要在【类型属性】对话框中为桥架添加各类管件，如图28-17所示。在Revit自带族库文件中【机电】→【供配电】→【配电设备】→【电缆桥架配件】载入电缆桥架各类管件，如图28-18所示。如果软件自带族库不能满足项目或者企业需求，可载入企业内部族构件。
图 28-16
图 28-17
图 28-18
2.线管

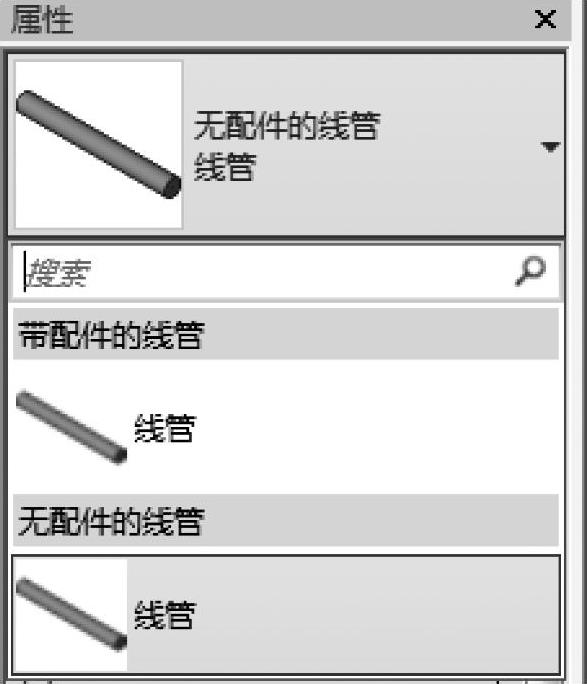

在【系统】选项卡下的【电气】面板中选择【线管】，进行绘制线管管路。系统默认线管类型为两类：【带配件的线管】和【无配件的线管】（图28-19）。绘制线管主管路后，可以在其上添加新的管段，或者修改管路的管段，也可以将线管连接到某个电缆桥架管路。线管可以位于所连接电缆桥架的上方或下方，也可以与电缆桥架有相同的偏移量。

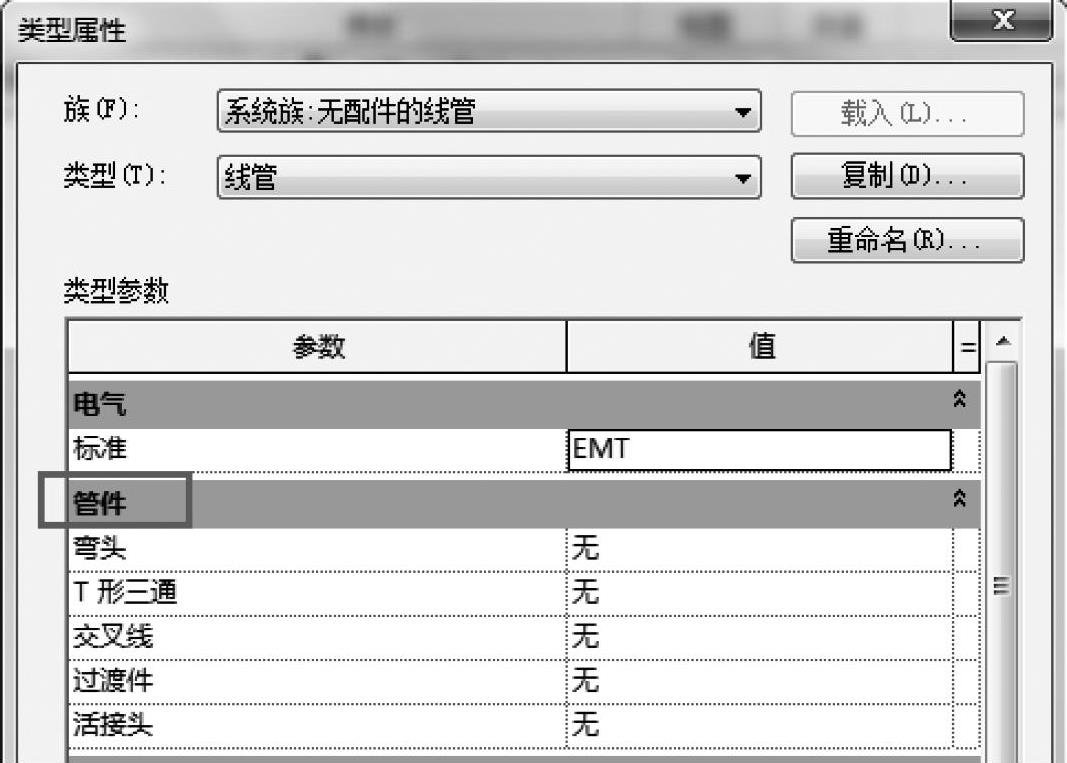

在绘制线管之前，同样需要在类型选择器中为线管添加管件（图28-20），并在绘制线管时，可以在选项栏中指定【直径】【偏移量】和【弯曲半径】，如图28-21所示。

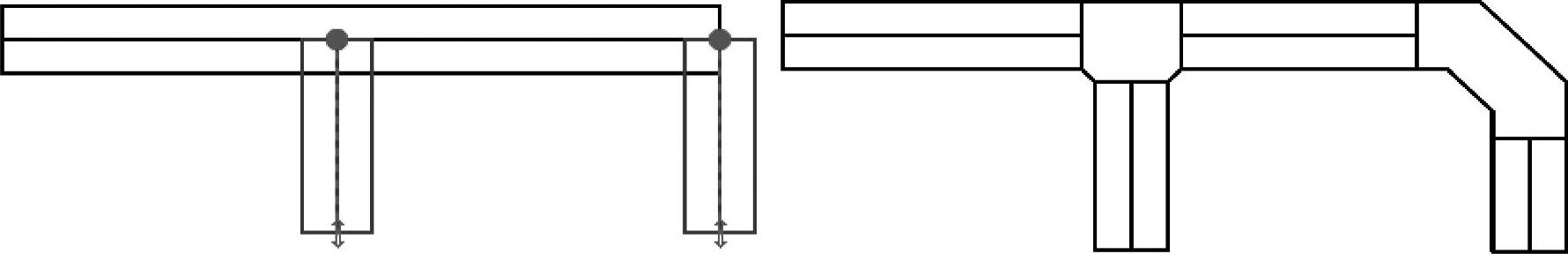

设置好电气管件之后，电缆桥架和线管将通过相关管件自动连接，因此如果分支被添加到了托盘的直线线路上，Revit将自动决定恰当的连接方式并生成线路，如图28-22所示。
图 28-19
图 28-20
图 28-21
图 28-22
