26.3.2  定制视图过滤器

现阶段的所有系统和服务类型都与不同的专业相关，只能通过观察颜色属性来鉴别，需要创建过滤器以便这些系统和服务类型可从视觉上辨认。在进行修改和调整时，这种视觉帮助可以使辨认专业、系统和服务类型变得更容易。过滤器对系统应用颜色方案和显示样式进行设置，这样可以提高系统的可见度，增强模型视图的控制性，也帮助用户对特定的项目进行了协调。用户可以在【视图】选项卡下的【图形】面板中选择【过滤器】（图26-6），打开【过滤器】对话框（图26-7），或者通过快捷键<VV>，在【可见性/图形替换】对话框中找到【过滤器】。

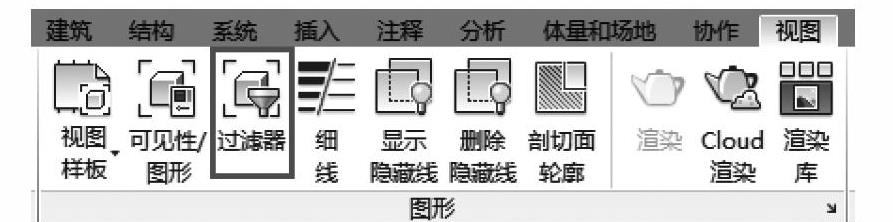

图 26-6

对用户来说，过滤器是系统不可分割的一部分，尤其对于完整的输出图纸。在用户使用系统快速确定每个系统与哪些图元相关时，过滤器可为用户提供视觉帮助，有助于实现视觉控制。在修改和协调不同专业时，过滤器的作用尤其重要。过滤器也提供了一种方式，可以有效地覆盖图形显示器，控制视图中有共同属性的图元的可见度。

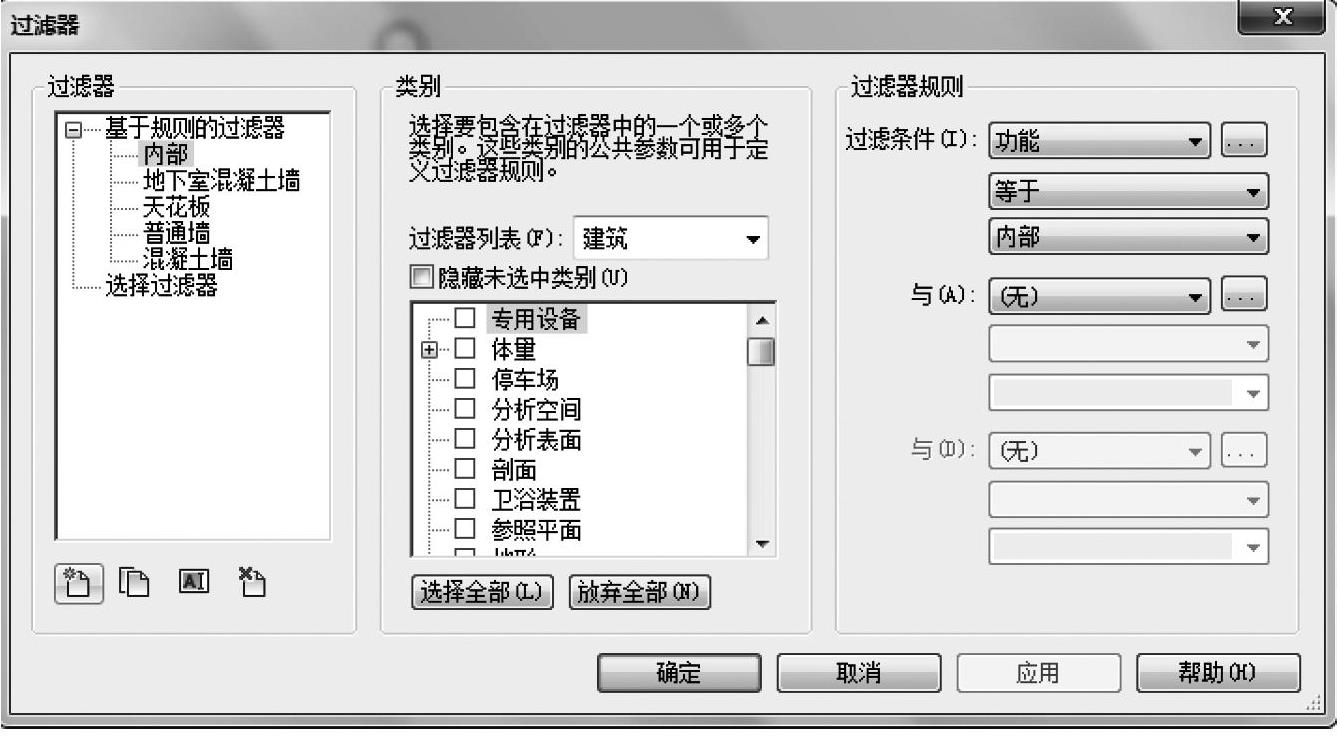

图 26-7

一个典型案例是改变特定风管系统线条的填充样式和颜色：可以创建一个过滤器，用来在视图中选择有特定参数的风管，如尺寸和分类参数。一旦挑选了过滤器，定义了可见度和图形显示（通过线型和颜色），就可以简单地将过滤器应用到视图中来审查所有符合过滤器设定条件的图元。
