30.7.1 定义空间

1）打开起始文件WFP-RME2015-30-SpacesA.rvt，在【项目浏览器】中打开【楼层平面：0-Mech】视图。

2）在【分析】选项卡下【空间和分区】面板中选择【空间】，如图30-22所示。

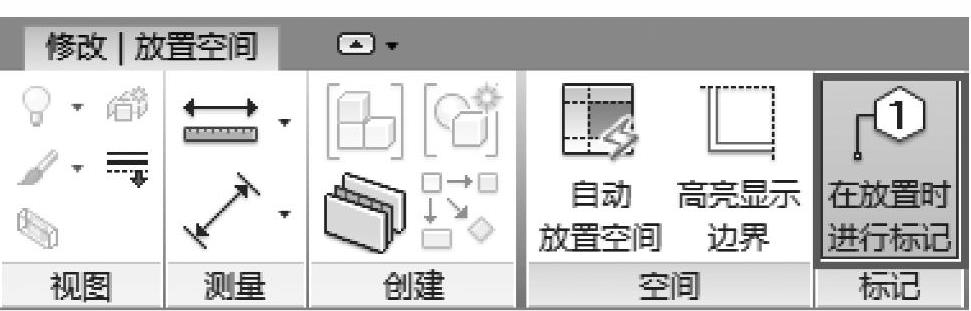

3）在【修改放置空间】选项卡下【标记】面板中选择【在放置时进行标记】，如图30-23所示。

图 30-22

图 30-23

注意：该操作将自动在房间图元插入点中放置标记，且该标记会从房间中提取相关数据并显示出来。

4）在选项栏中进行下列设置：【上限】为【First Floor】，【偏移】为【0】，将标记放置设置为【水平】，且不勾选旁边的【引线】选项，【空间】为【新建】，如图30-24所示。

图 30-24

注意：这时候已经被放置的空间将呈浅绿色，且空间中央有一个对角交叉线，这让用户可以很容易地识别没有被分配房间的空间。

5）按照如图30-25所示的顺序依次单击剩余房间的中央部分，最好按照该顺序进行，但顺序并不是强制性的。
