29.4.2 创建简单的管道系统
在该练习的第二部分我们将创建一个供水管道系统，其往往更易于建模，因为无坡度管道会使连接更为简单。我们将把重点放在管道的系统方面。这部分练习不会从前半部分所涉及的图元继续，不用担心前面练习操作的影响。
1）在【项目浏览器】中打开【楼层平面：Ground Floor】视图。
2）在【系统】选项卡下【卫浴和管道】面板中选择【管道】，如图29-46所示。
图 29-46

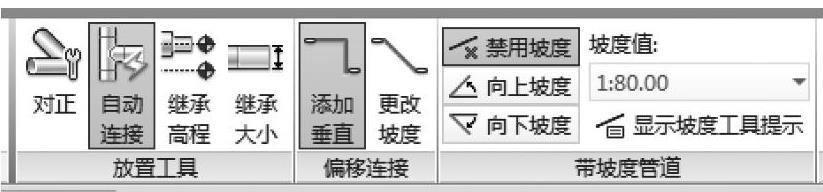

3）在选项栏中设置管道属性：【直径】为【50.0mm】，【偏移量】为【3500.0mm】（图29-47），并禁用管道坡度，如图29-48所示。
图 29-47
图 29-48

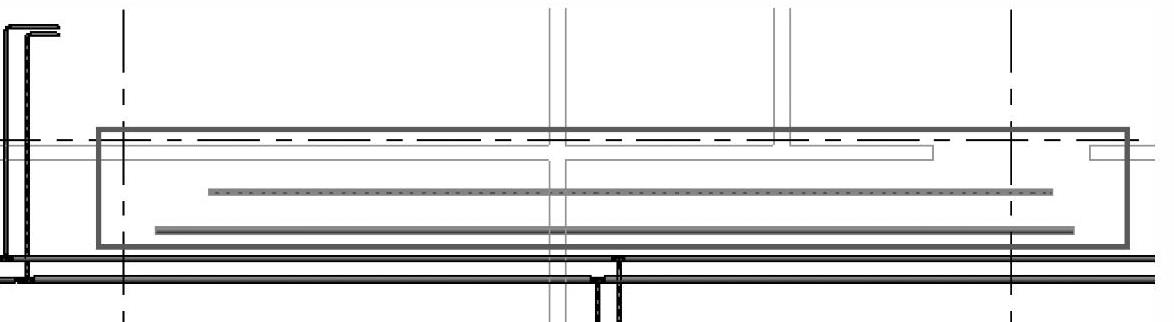

4）沿走廊绘制两条平行管道，如图29-49所示。
图 29-49

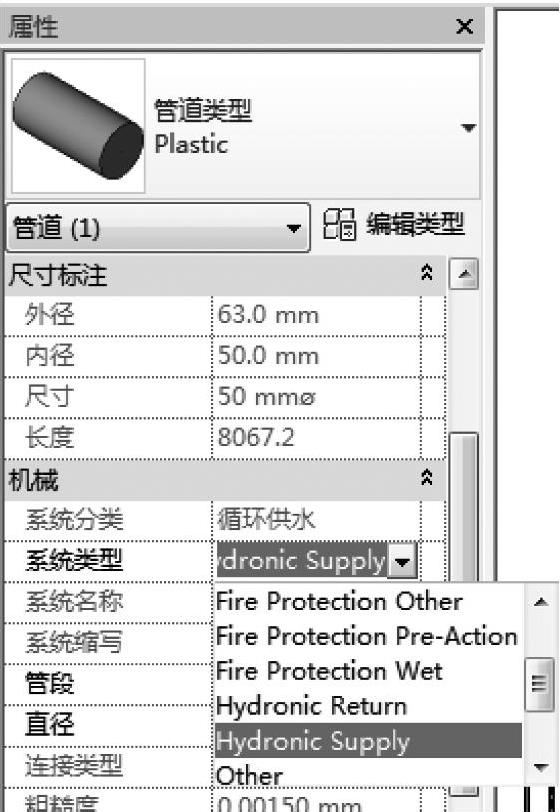

5）选择上方管道，在【属性】面板中将【系统类型】设置为【Hydronic Supply】（图29-50），【系统名称】自动变为【Hydronic Supply 1】。

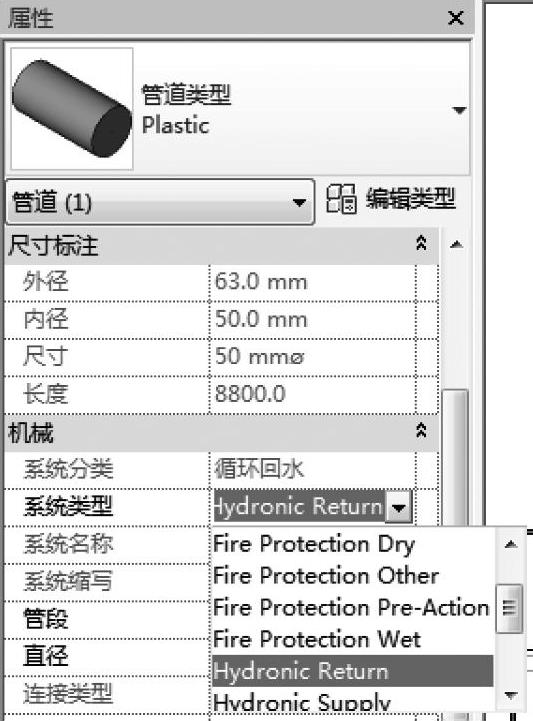

6）选择下方管道，在【属性】面板中将【系统类型】设置为【Hydronic Return】（图29-51），【系统名称】自动变为【Hydronic Return 1】。
图 29-50
图 29-51
7）利用快捷键<F9>打开系统浏览器。

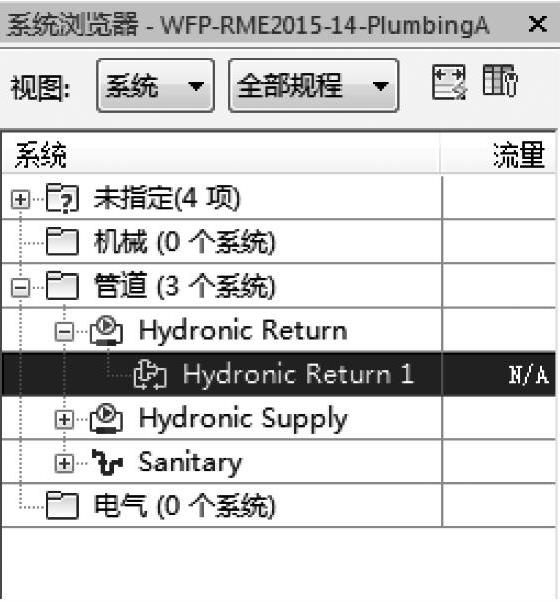

8）展开【管道】定位到【Hydronic Return】，选择【Hydronic Return1】，如图29-52所示。

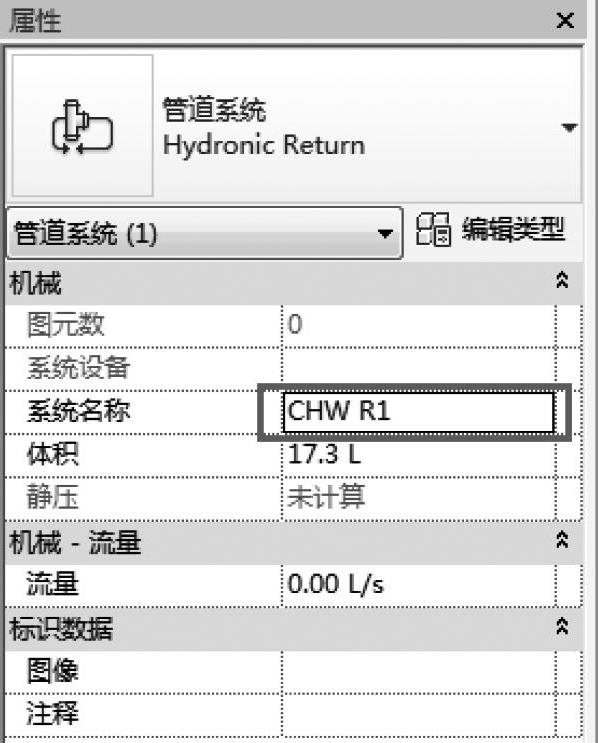

9）在【属性】面板中【系统名称】现在是可编辑的，将其更改为【CHWR1】，如图29-53所示。
图 29-52
图 29-53

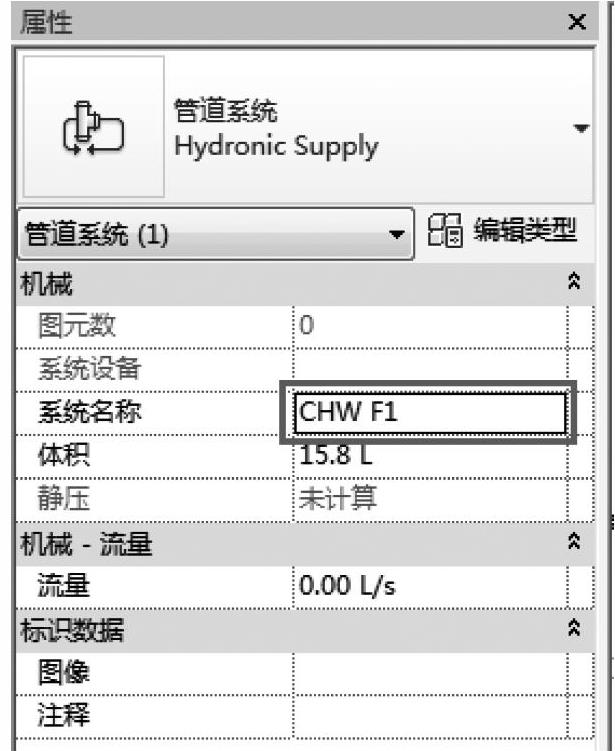

10）重复上述步骤，定位到【Hydronic Supply】，并将【Hydronic Supply1】重命名为【CHWF1】，如图29-54所示。

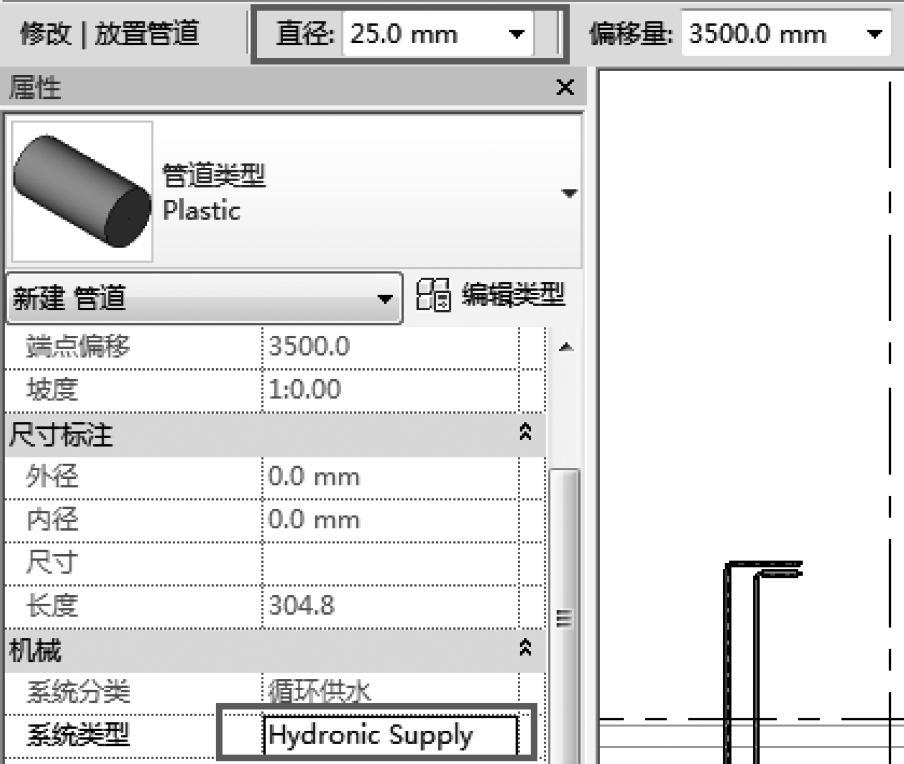

11）在【系统】选项卡下【卫浴和管道】面板中选择【管道】，在选项栏中设置【直径】为【25.0mm】，在【属性】面板中设置【系统类型】为【Hydronic Supply】，如图29-55所示。
图 29-54
图 29-55
12）在如图29-56所示位置，绘制管道支管。

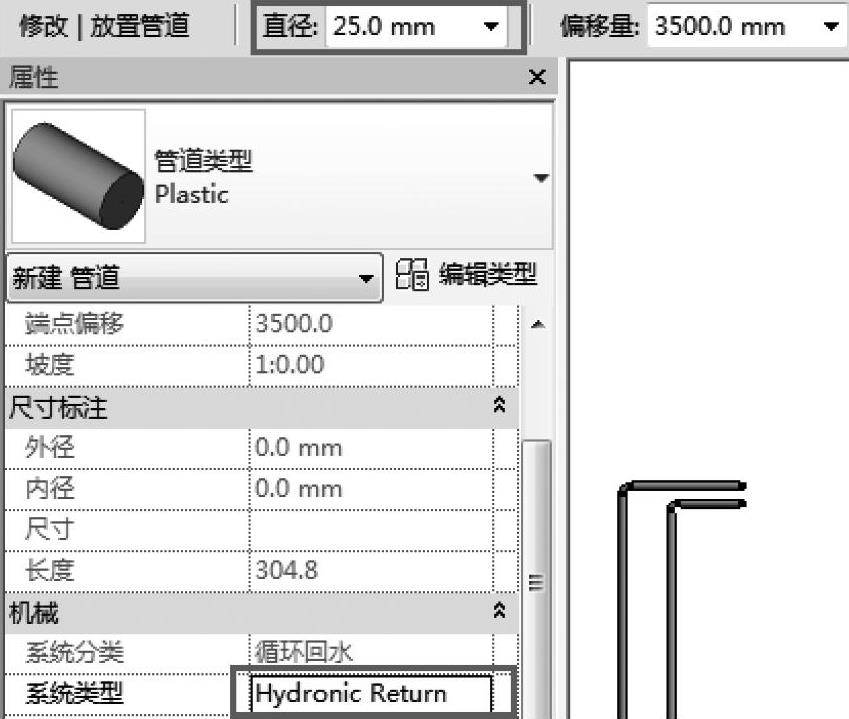

13）在【系统】选项卡下【卫浴和管道】面板中选择【管道】，在选项栏中设置【直径】为【25.0mm】，在【属性】面板中设置【系统类型】为【Hydronic Return】，如图29-57所示。

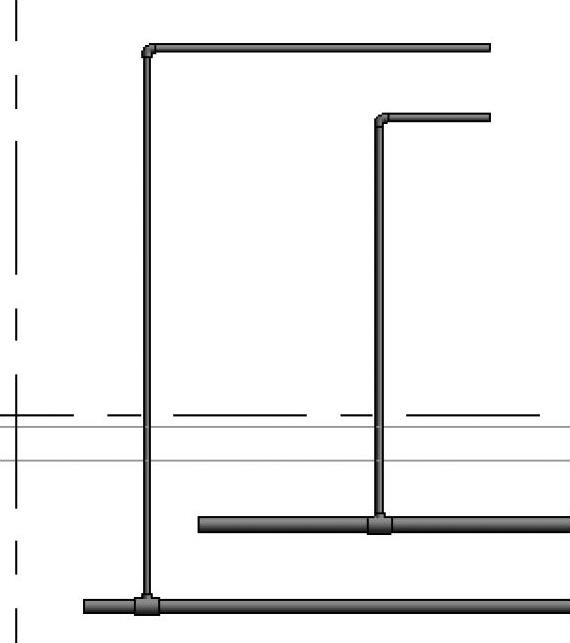

14）在如图29-58所示位置，绘制管道支管，完成两段支管的绘制。

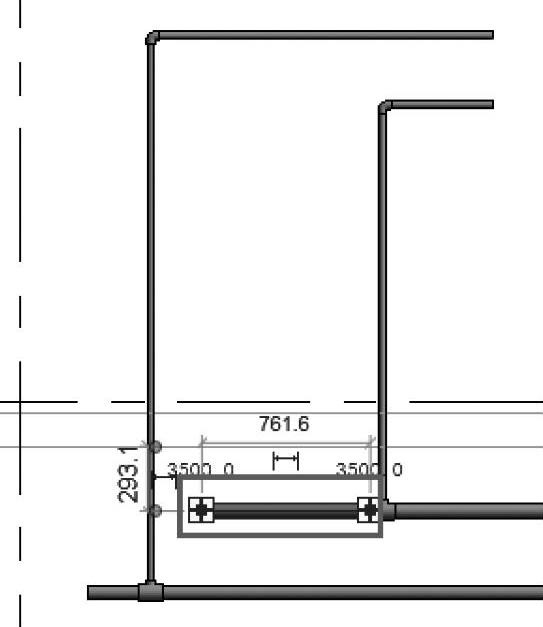

15）选择如图29-59所示的管段，将其删除。

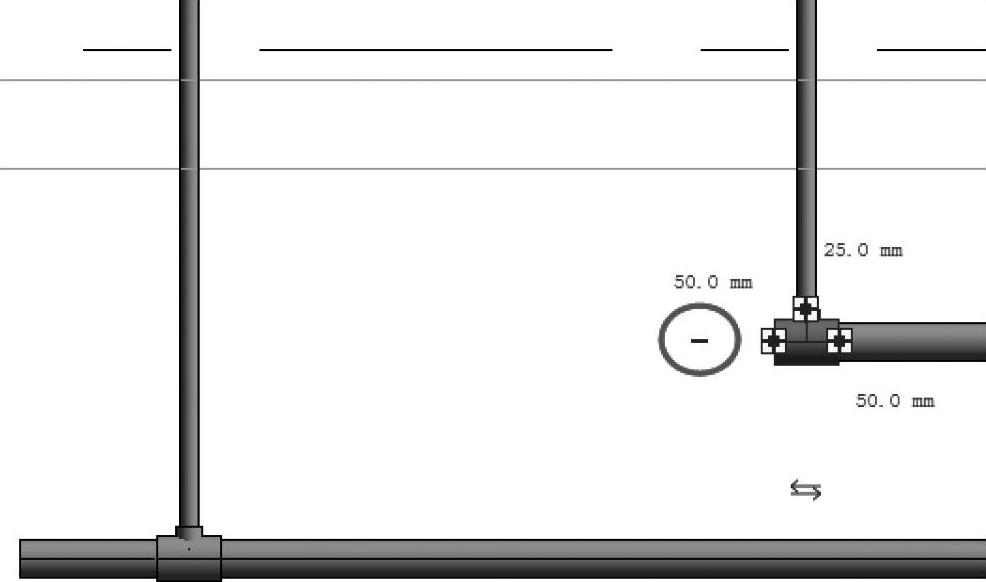

16）选中现有三通，单击左端减号，将三通变成一个弯头，如图29-60所示。
注意：当对未连接的管道工程进行建模时，Revit会自动生成一个新的系统名称。一旦管道最终连接到其他预设系统（CHWF或CHWR），新默认名称将自动改变成预设的系统名称。
图 29-56
图 29-57
图 29-58
图 29-59
图 29-60
