33.5.8 测试

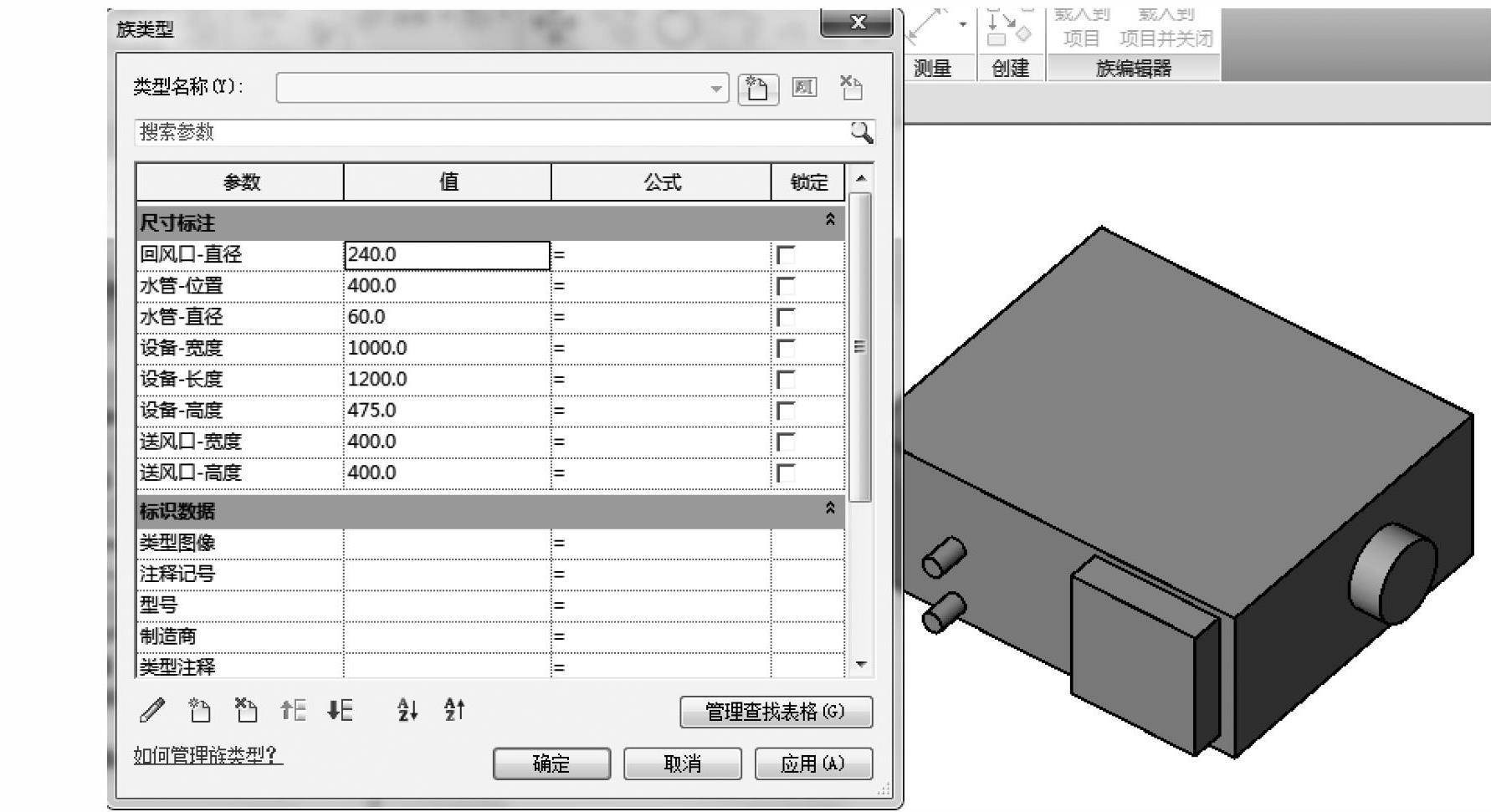

1）与33.5.4、33.5.6同理，只是在三维视图中变换参数值，观察三维模型是否随参数值的改变而变化，如图33-118所示。
保证测试没有问题后，我们可以定义管件连接件了。

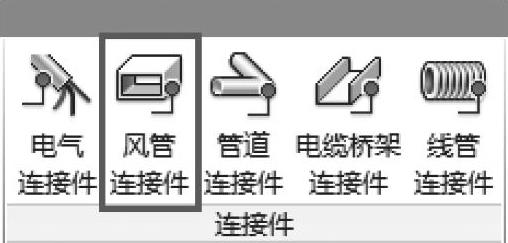

2）在【三维视图：视图1】视图中，在【创建】选项卡下【连接件】面板中选择【风管连接件】，如图33-119所示。
图 33-118

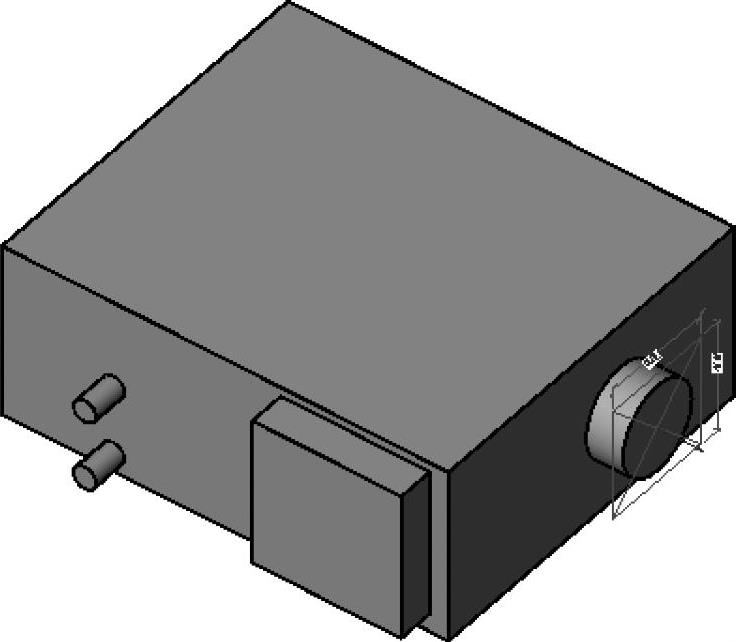

3）为风机回风口添加风管连接件，完成后如图33-120所示。
图 33-119
图 33-120
注意：确保箭头显示的连接方向是和装置相反的，因为箭头并不显示介质流向。如果需要调转方向，用翻转功能即可。
定位好风管连接件后，我们需要用机械术语定义连接件及其运行方式。
4）选中回风口连接件，然后在【属性】面板中设置连接件参数：【造型】为【圆形】，【直径】为【回风口-直径】，【流量配置】为【计算】，【流向】为【进】，【系统分类】为【回风】，如图33-121所示。
通过让连接件的直径和【回风口-直径】相等，我们可以确保同一个参数既可以控制几何形体也可以控制连接件。

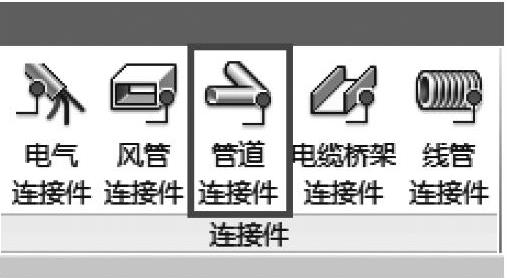

5）在【创建】选项卡下【连接件】面板中选择【管道连接件】，如图33-122所示。

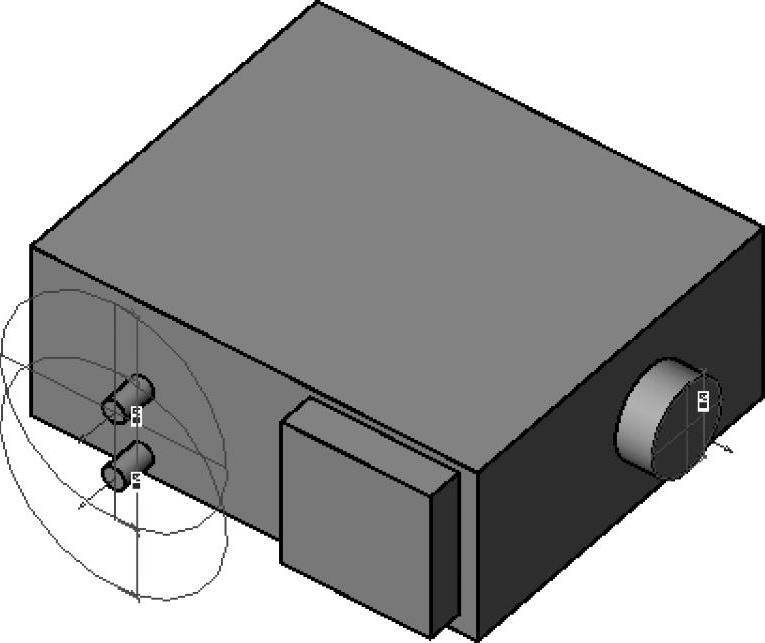

6）分别为两个水管添加管道连接件，完成后如图33-123所示。

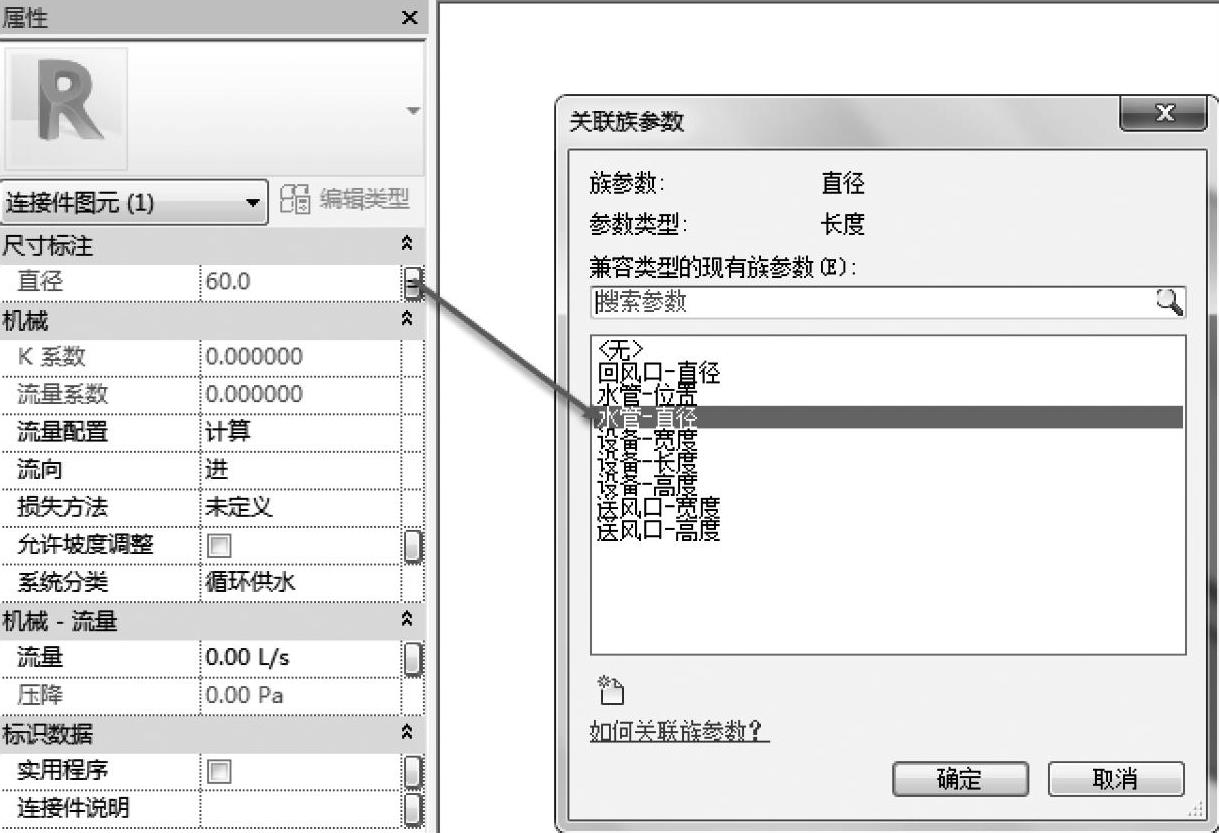

7）选择下端的管道连接件，在【属性】面板中设置连接件参数：【直径】为【水管-直径】，【流量配置】为【计算】，【流向】为【进】，【系统分类】为【循环供水】，如图33-124所示。
图 33-121
图 33-122
图 33-123
图 33-124

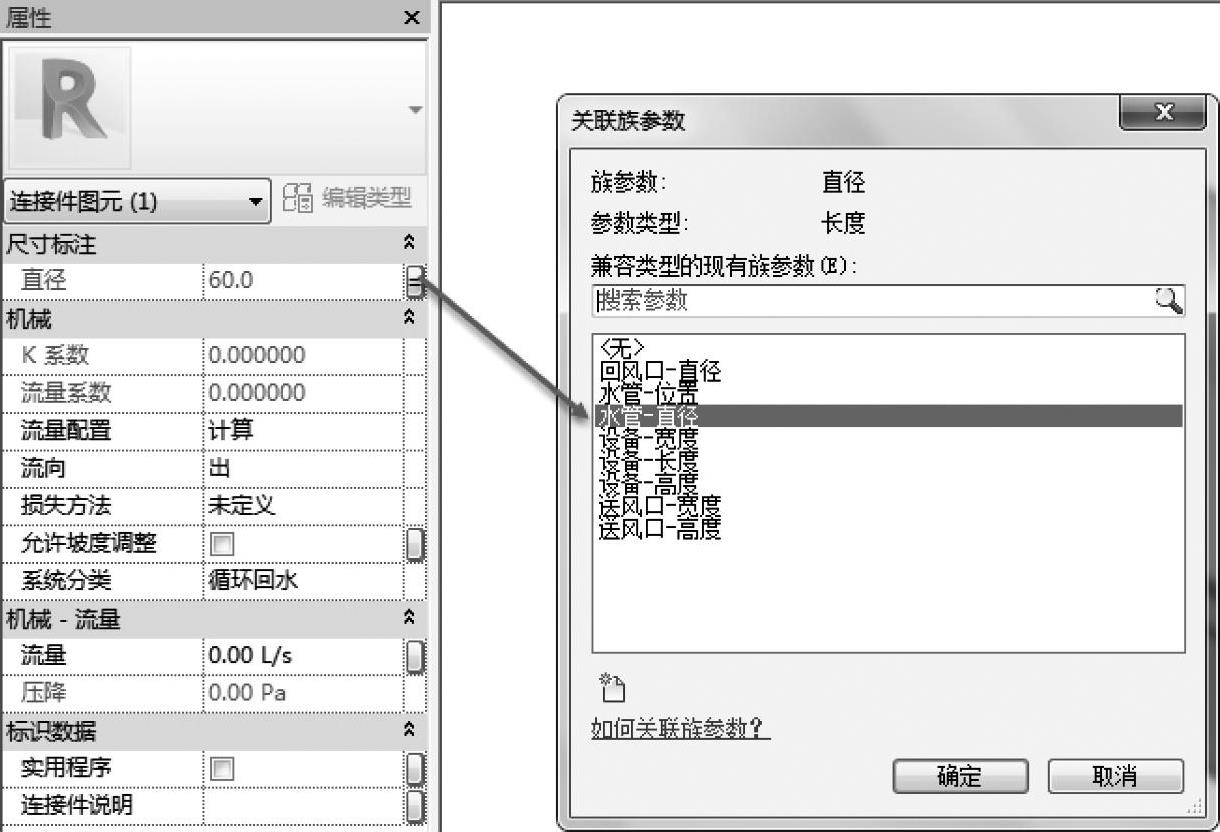

8）选择上端的管道连接件，在【属性】面板中设置连接件参数：【直径】为【水管-直径】，【流量配置】为【计算】，【流向】为【出】，【系统分类】为【循环回水】，如图33-125所示。
图 33-125
注意：预先设定或计算好的气流分布——这些名称决定着改变系统尺寸（如管道系统）时图元的运用方式。如果【流量配置】设为【预设】，流量和压力决定着计算的开始；如果设定成【计算】，会接到一个数值，数值的大小由其他构件决定，构件在添加进系统时已经预先设定好参数值。
9）在【创建】选项卡下【连接件】面板中选择【风管连接件】，为矩形送风口添加风管连接件。

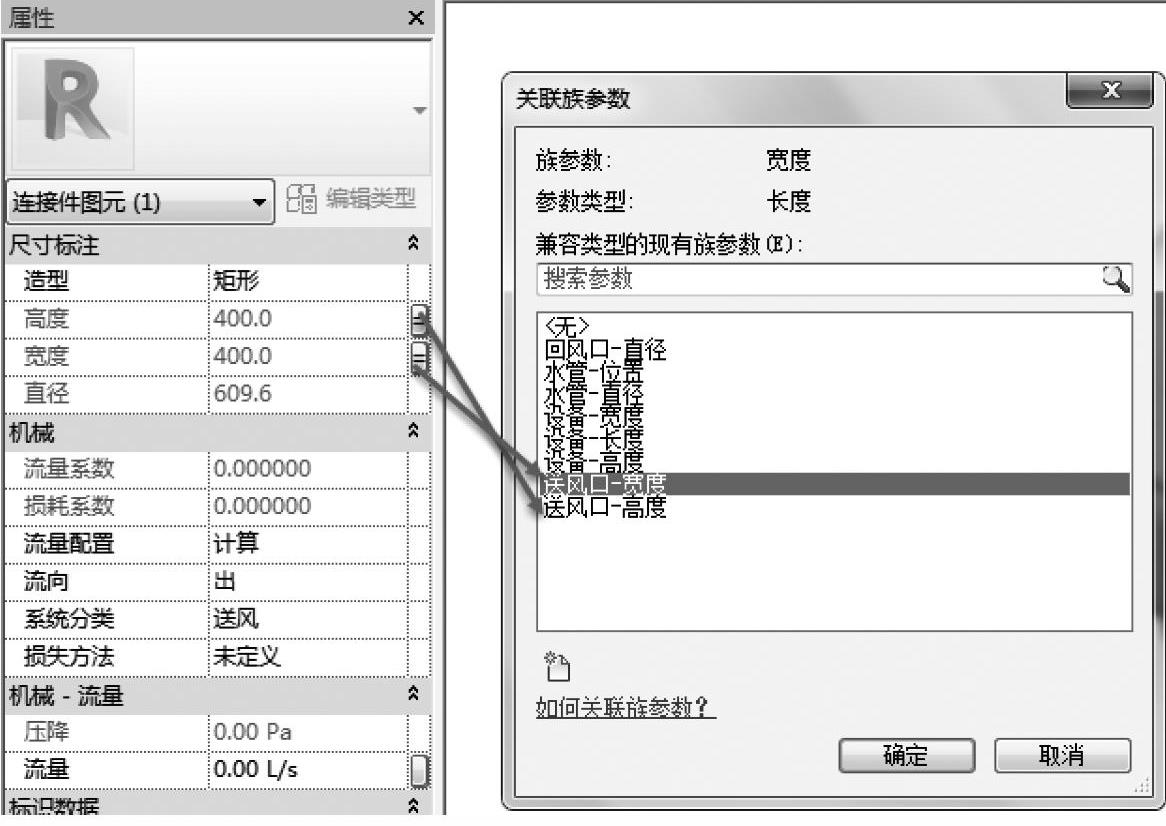

10）在【属性】面板中设置连接件参数：【造型】为【矩形】，【宽度】为【送风口-宽度】，【高度】为【送风口-高度】，【流量配置】为【计算】，【流向】为【出】，【系统类型】为【送风】，如图33-126所示。
图 33-126
电气连接件和风管或水管连接件不同，不要太关注尺寸，无须担心电气连接器会无法安插到一个尺寸类似的形体中。
11）在【创建】选项卡下【连接件】面板中选择【电气连接件】，将电气连接放在回风口的对立面上，如图33-127所示。
12）可根据制造商规格为电气连接件设定恰当的数值。
再测试一次，重新打开【族类型】对话框，确保所有图元处于原来位置不变，并能够按照参数值变化而随之移动。
