7.4.3  天花板

1）继续以上步骤，或打开WFP-RAC2015-07-SlabsC.rvt参考文件。

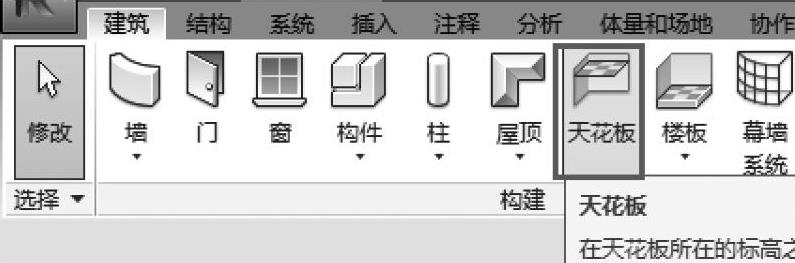

2）在【项目浏览器】中打开【天花板平面：Ground Floor】视图，并选择【建筑】选项卡下【构建】面板中的【天花板】，如图7-18所示。

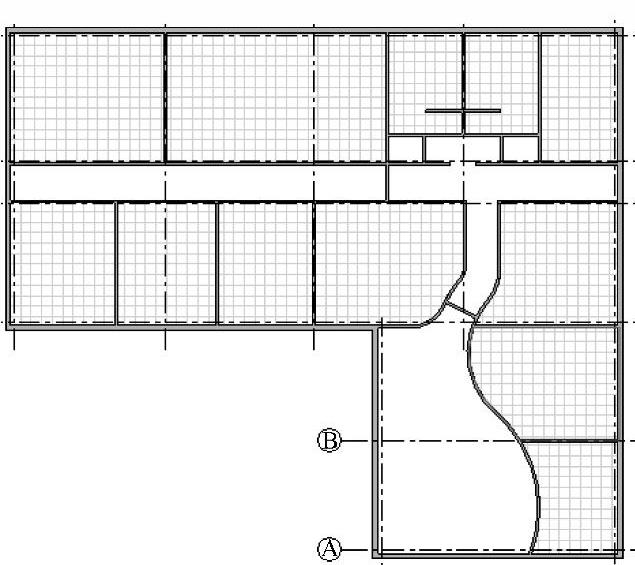

3）使用【修改|放置天花板】选项卡【天花板】面板中的【自动创建天花板】，在【类型选择器】中将天花板类型设置为【复合天花板：Concept-600×600mm Grid】，选择每个房间内部，如图7-19所示。

图 7-18

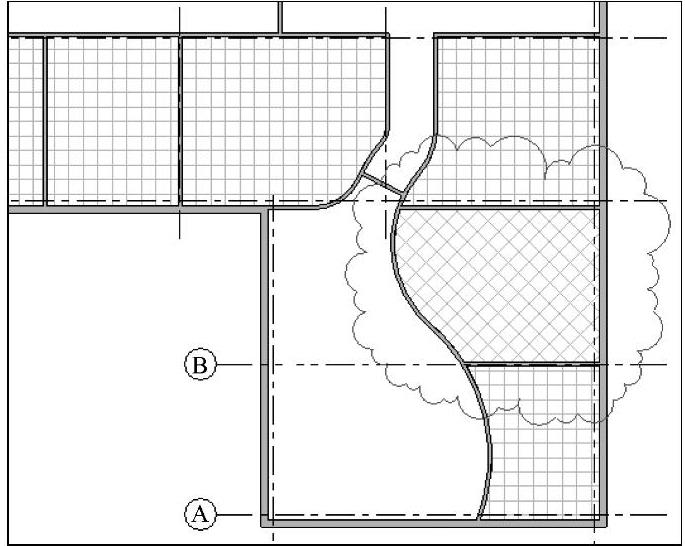

4）Revit软件会从房间的中心自动规划天花板的网格，但有时候并不一定准确，图7-20中B和C网格之间的房间将网格旋转了45°，先是把网格设置在正常状态，然后选择单个网格线条，最后使用【旋转】工具完成创建。

图 7-19

图 7-20

注意：在第一部分，天花板高度既可以通过改变临时或者永久尺寸来调整，也可以通过改变属性面板中楼板平面的自标高的高度来调整。
