1.2.1 紧固件用螺纹
2025年10月13日
1.2.1 紧固件用螺纹
1.普通螺纹基本牙型（见表1.2-1、表1.2-2）
2.过渡配合螺纹（见表1.2-3）
过渡配合螺纹的牙型符合GB/T 192。
3.过盈配合螺纹（见表1.2-4）
4.小螺纹（见表1.2-5）

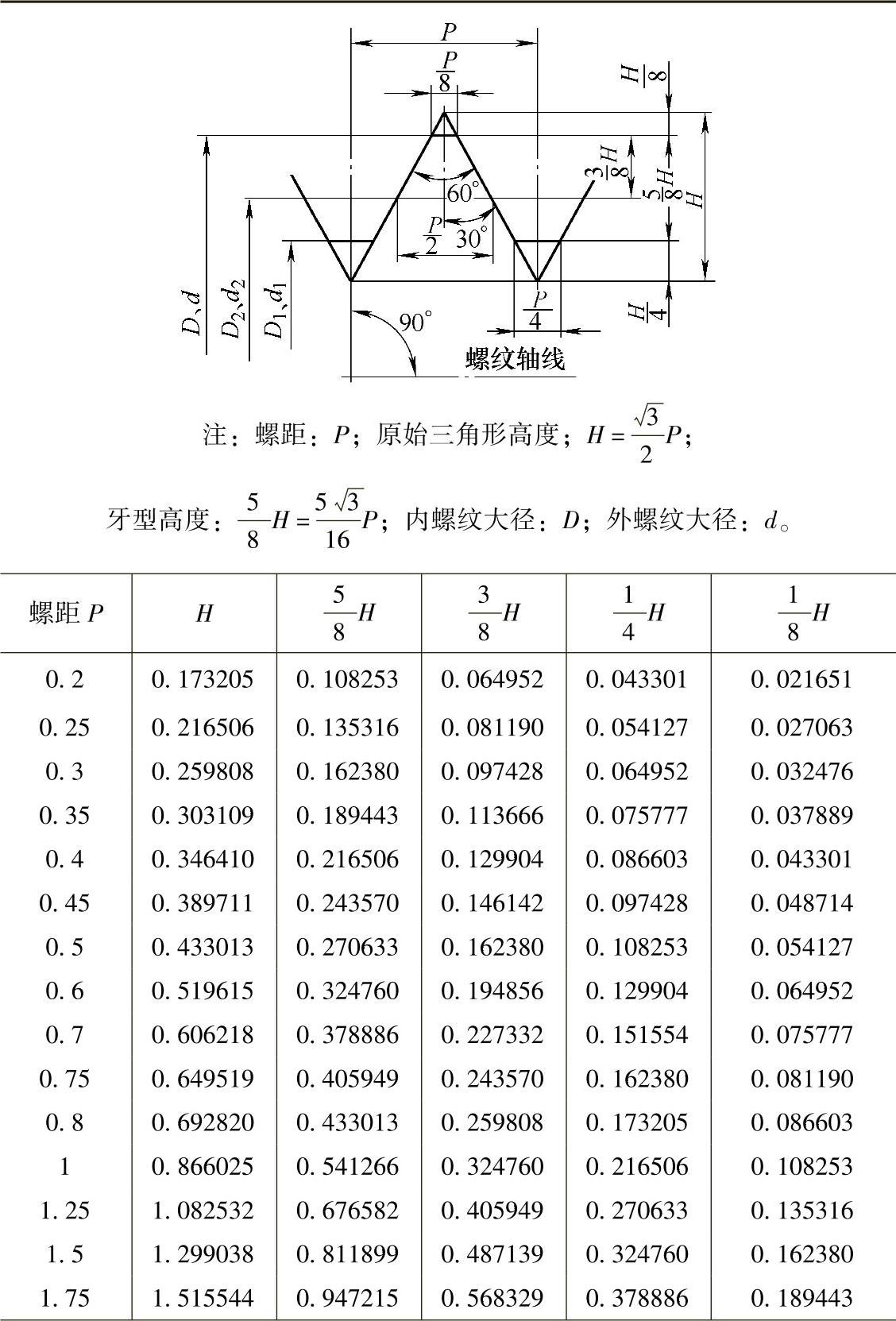

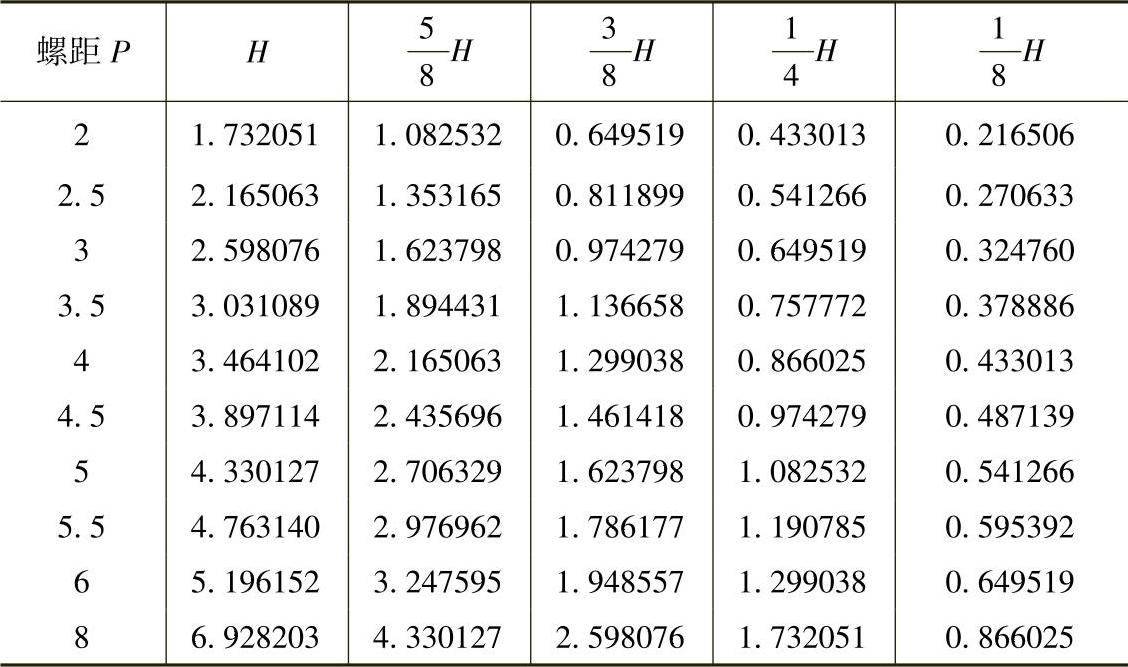

表1.2-1 普通螺纹基本牙型（GB/T 192—2003） （单位：mm）
（续）

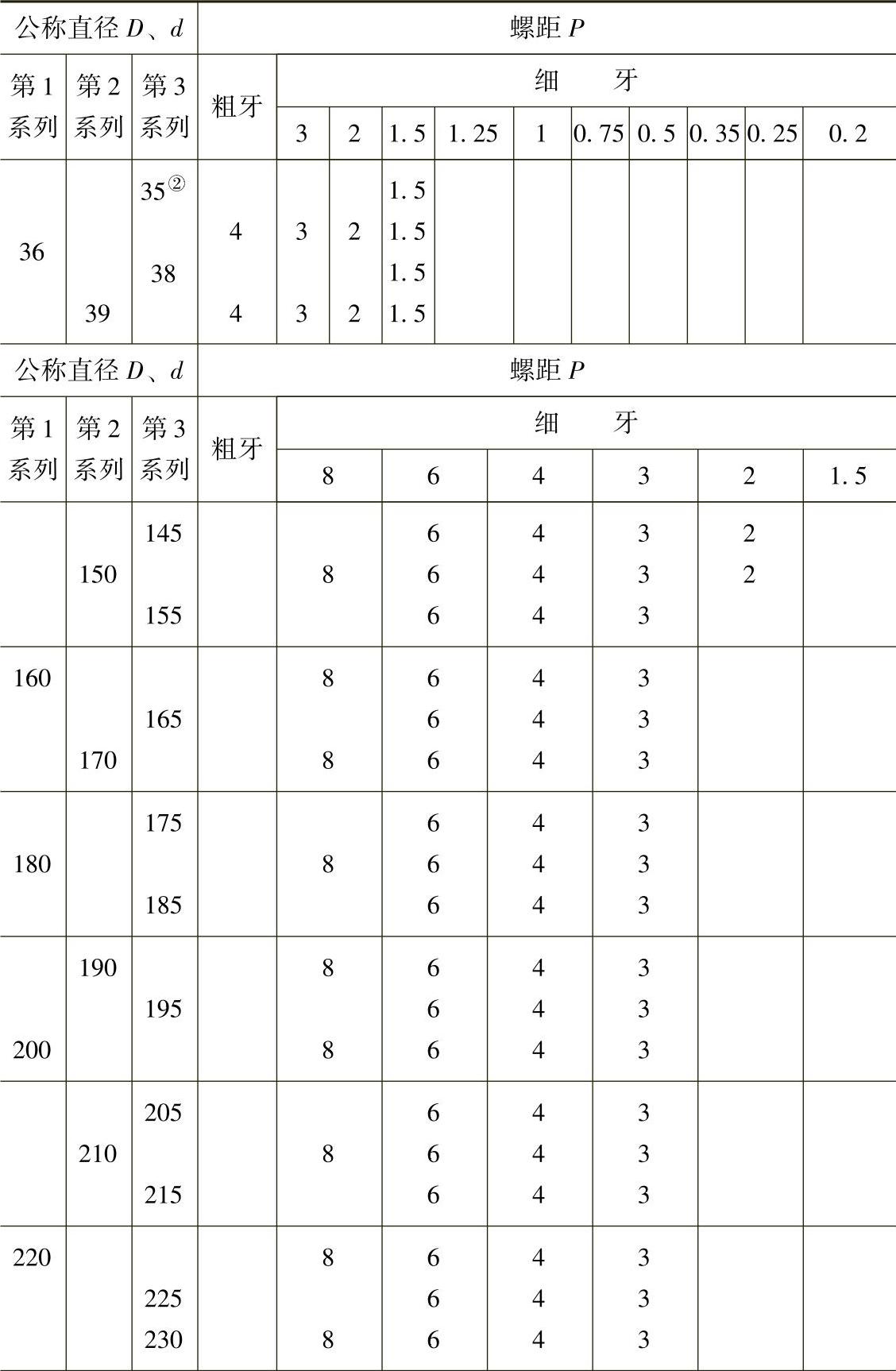

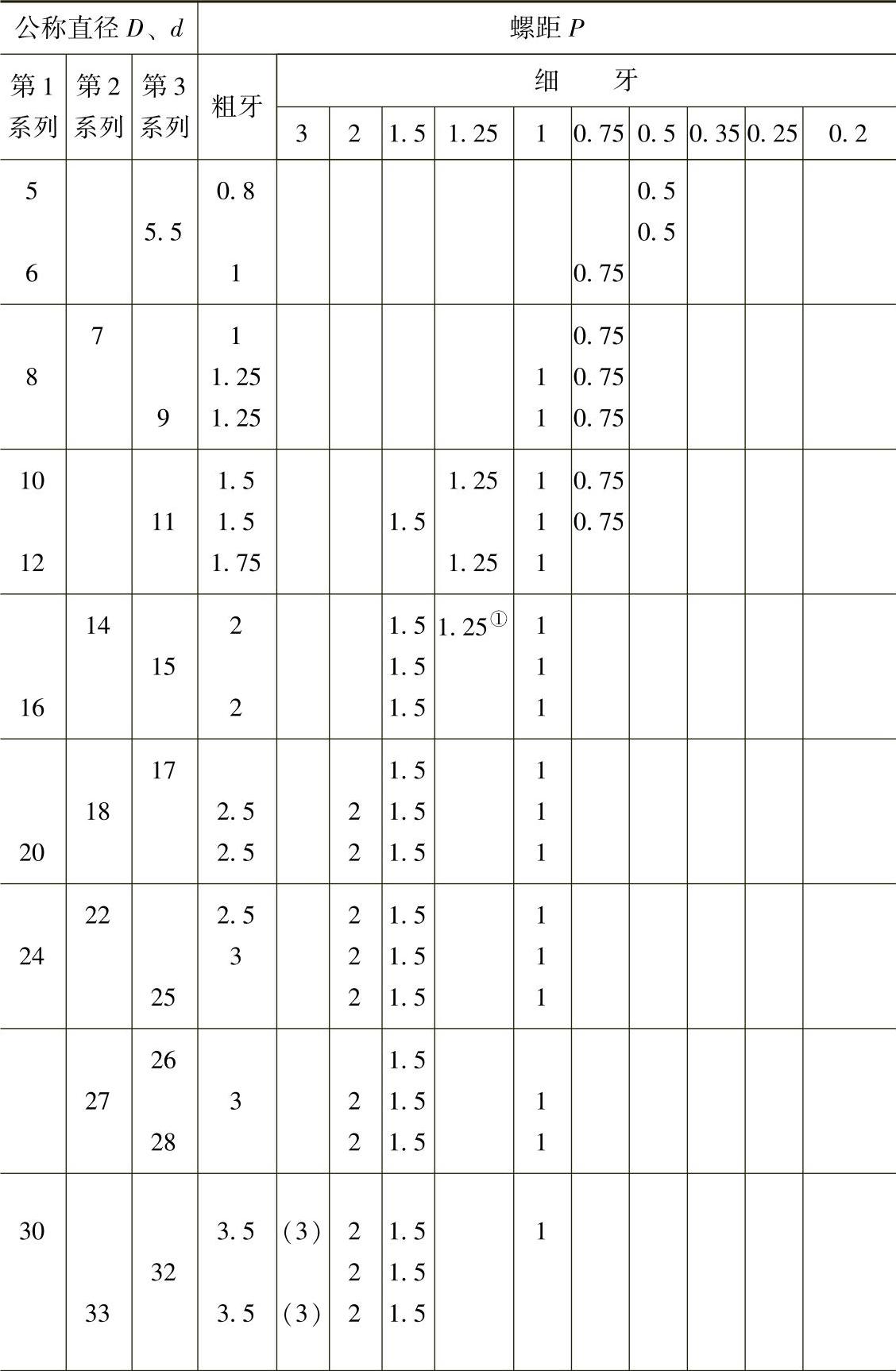

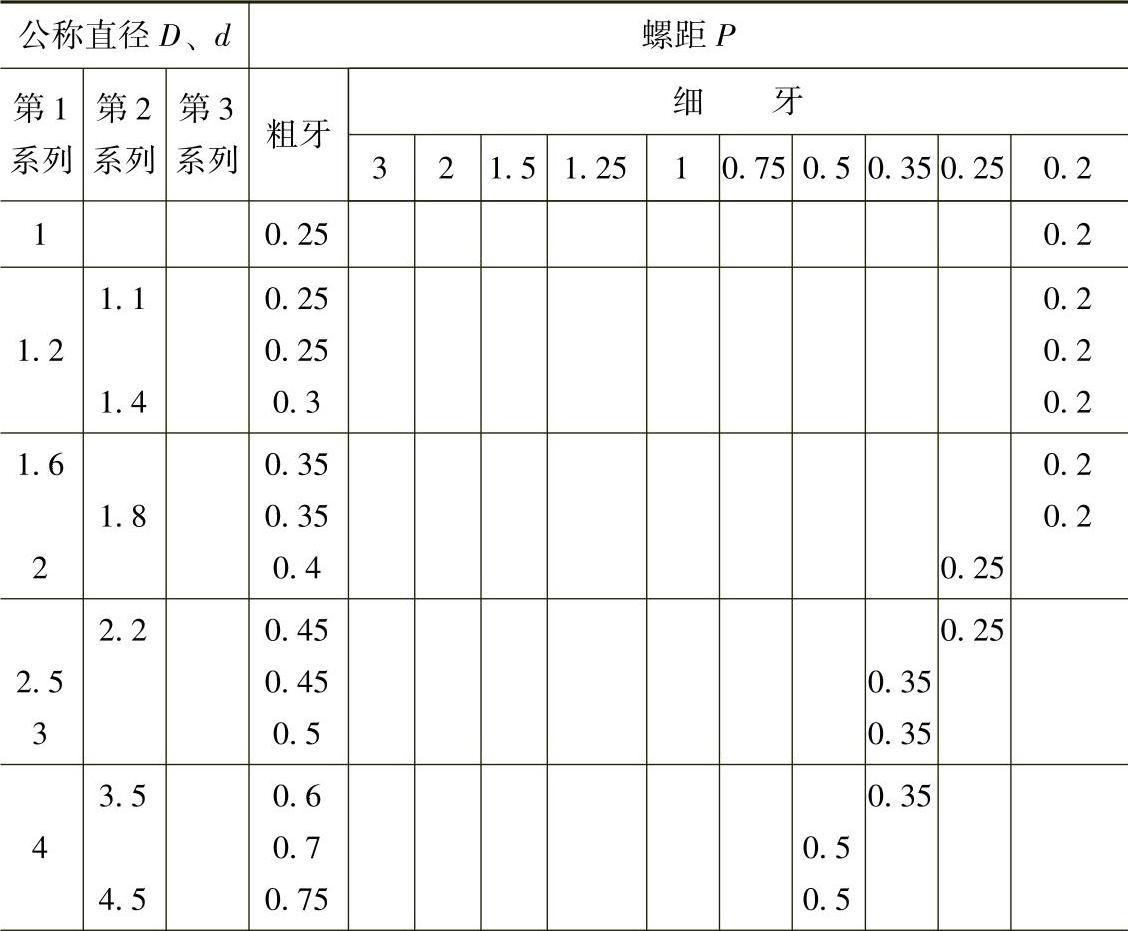

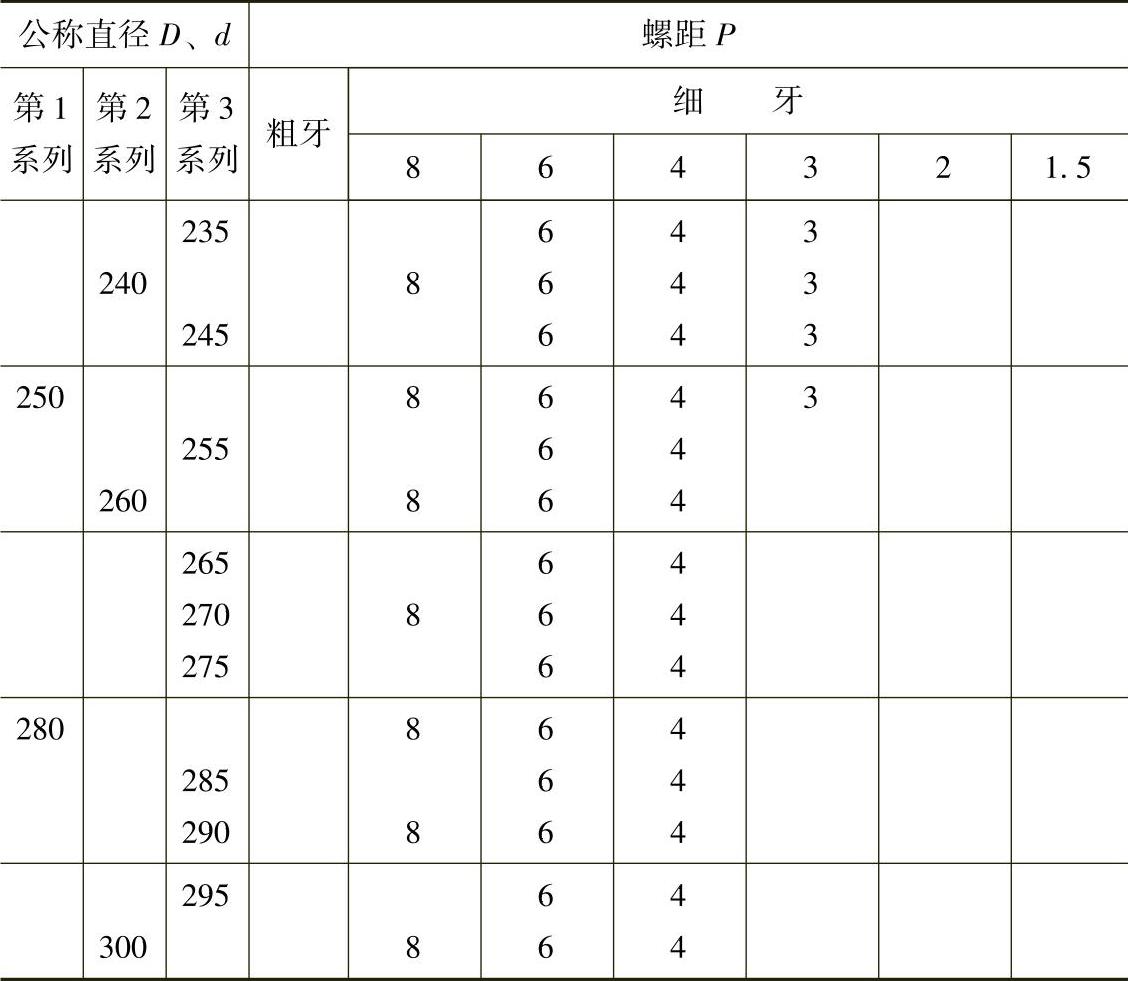

表1.2-2 普通螺纹直径与螺距系列（GB/T 193—2003） （单位：mm）
（续）
（续）
（续）
① 仅用于发动机的火花塞。
② 仅用于轴承的锁紧螺母。

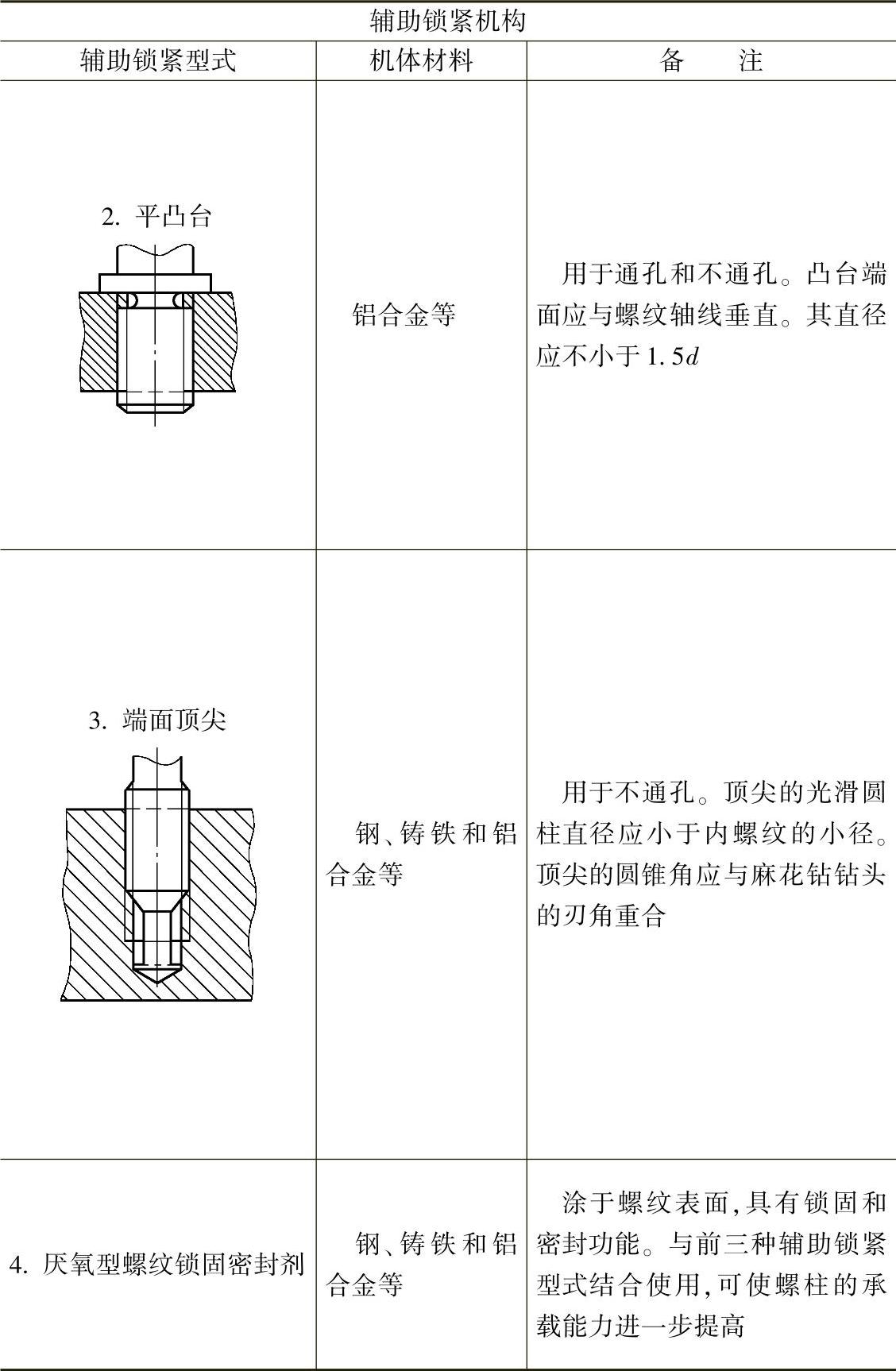

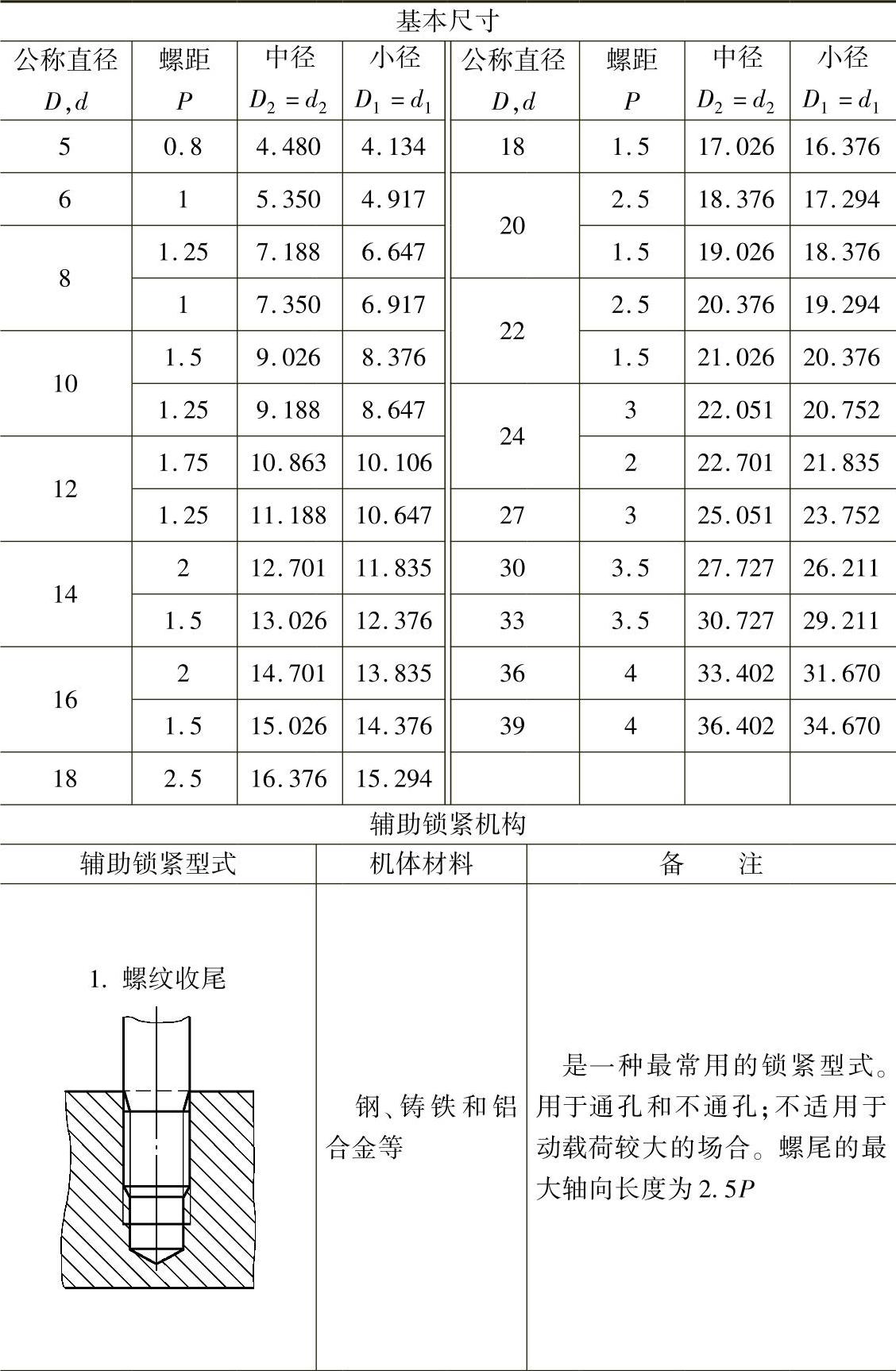

表1.2-3 过渡配合螺纹（GB/T 1167—1996）
（续）
（续）

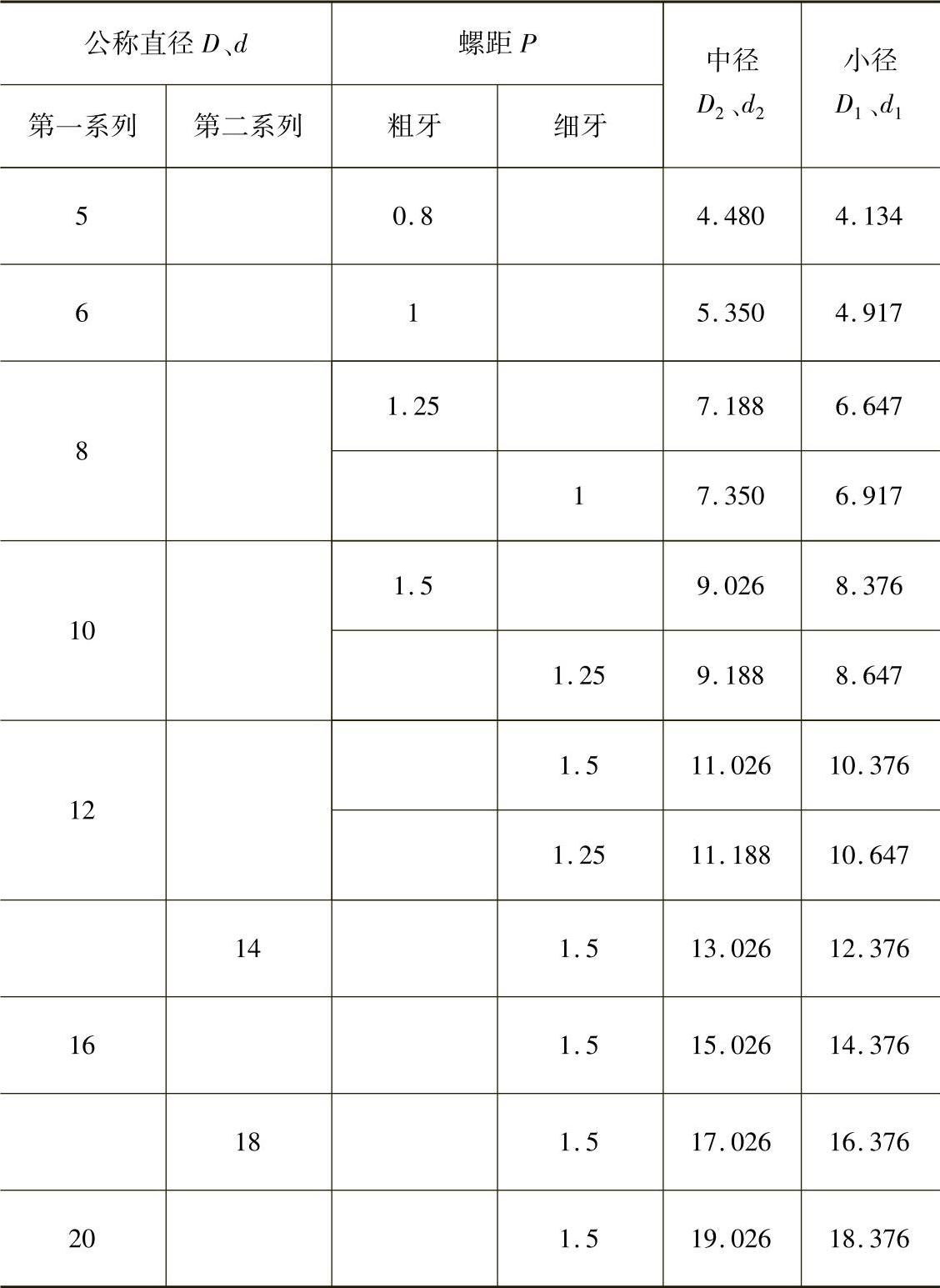

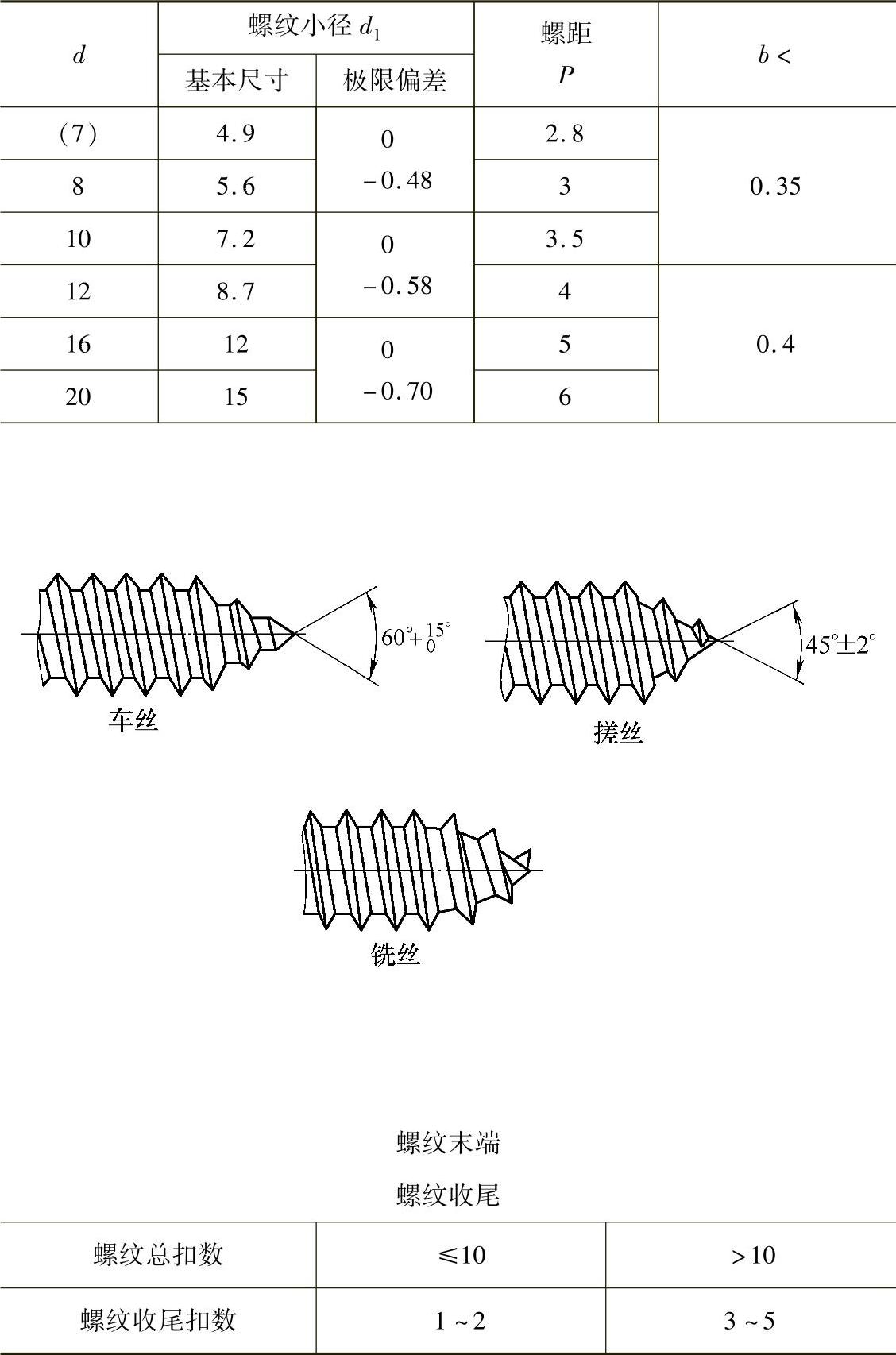

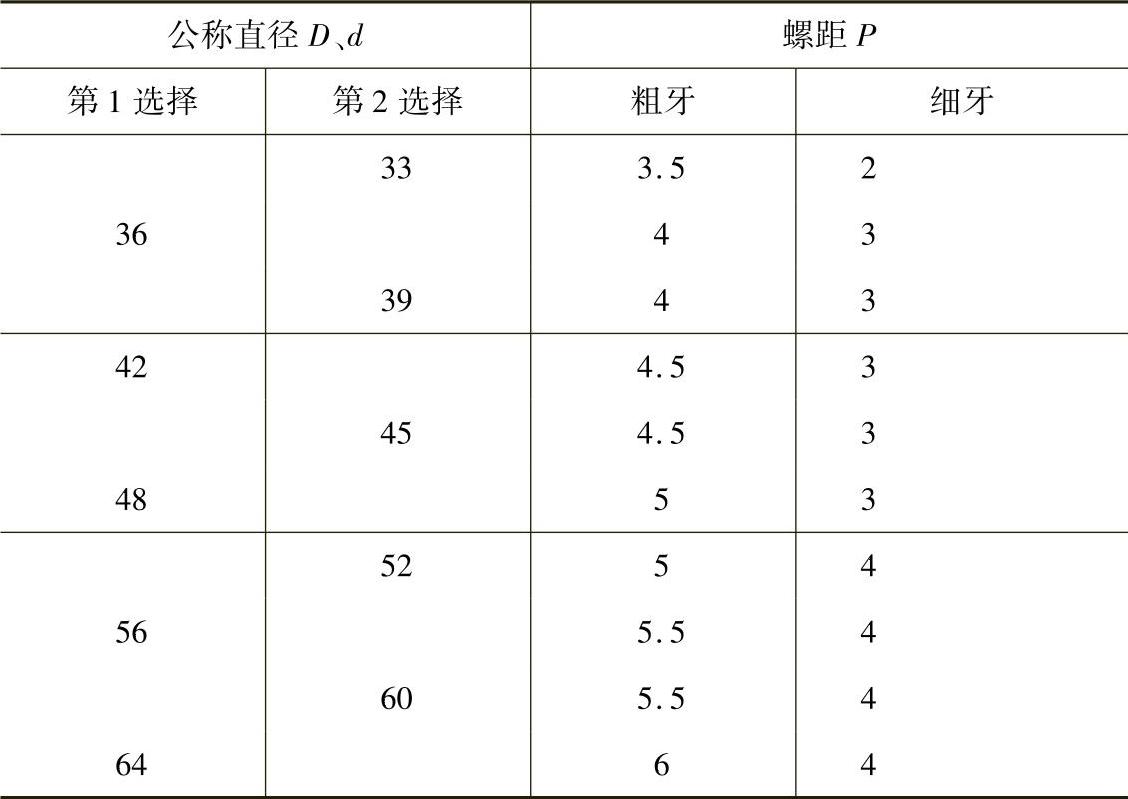

表1.2-4 过盈配合螺纹的直径与螺距系列及基本尺寸（GB/T 1181—1998） （单位：mm）
注：1.优先选用第一系列直径。
2.对公称直径8mm和10mm，优先选用粗牙。

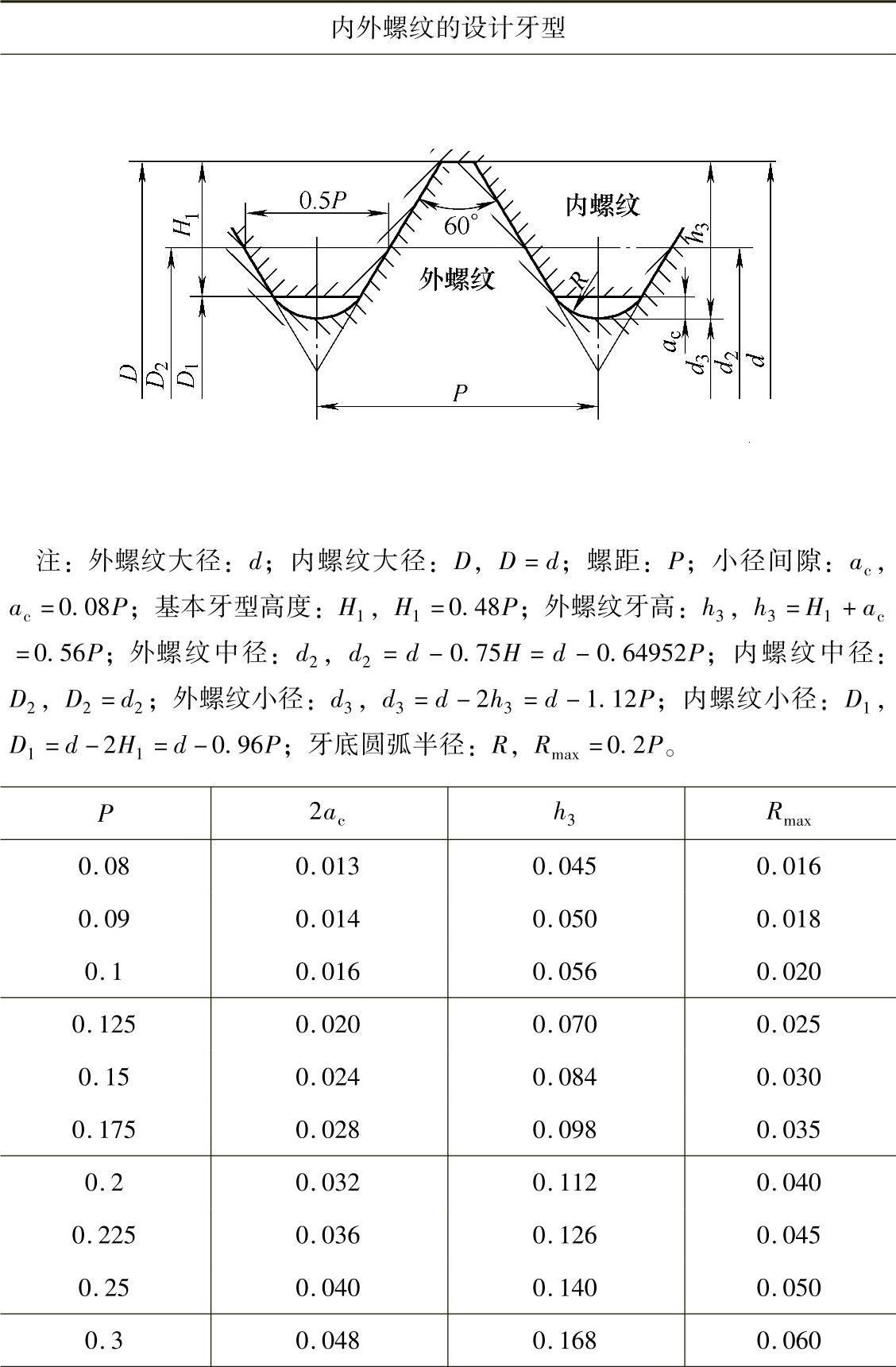

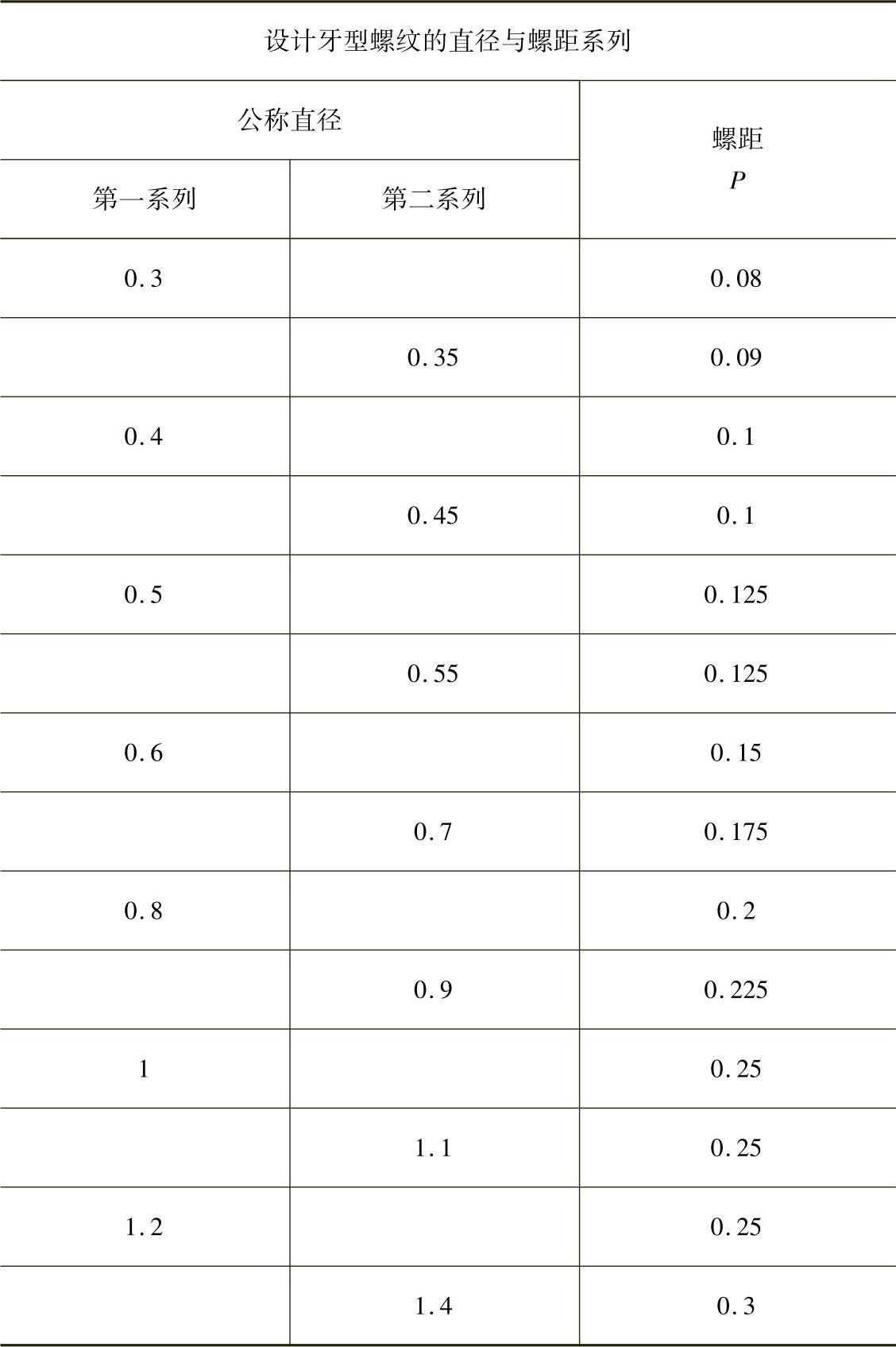

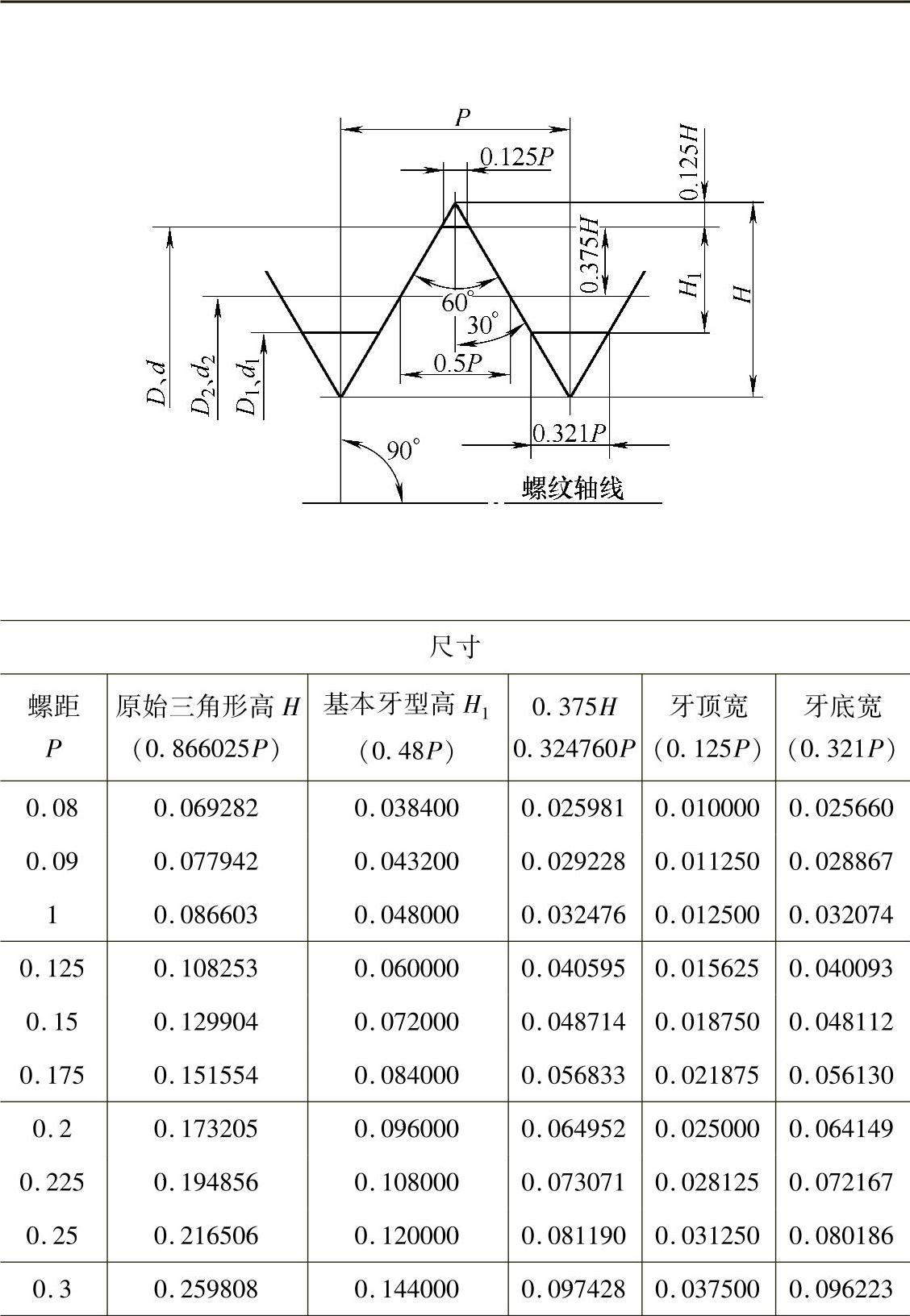

表1.2-5 小螺纹（GB/T 15054.1～5—1994） （单位：mm）
（续）
（续）
5.自攻螺钉用螺纹（见表1.2-6）

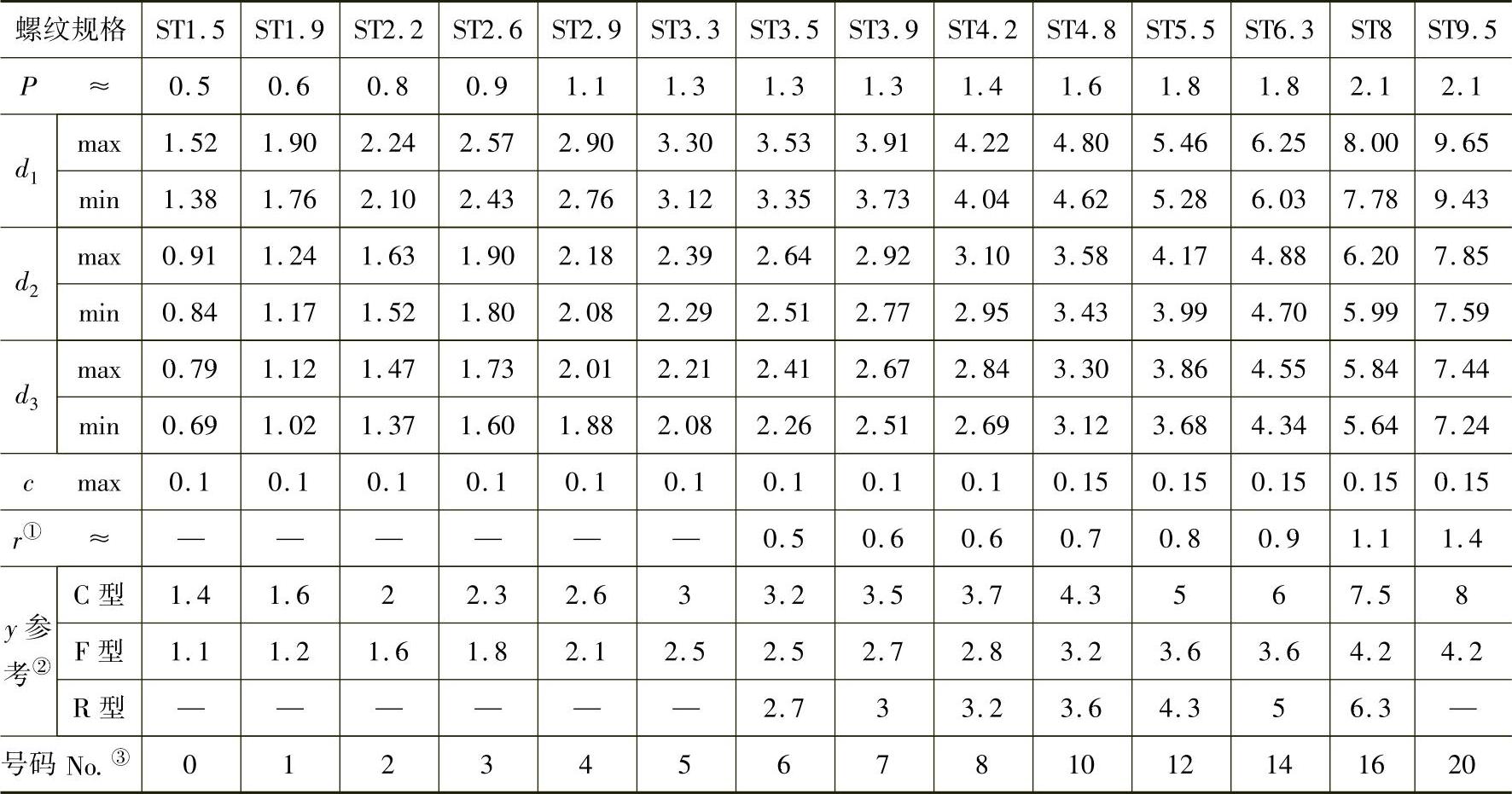

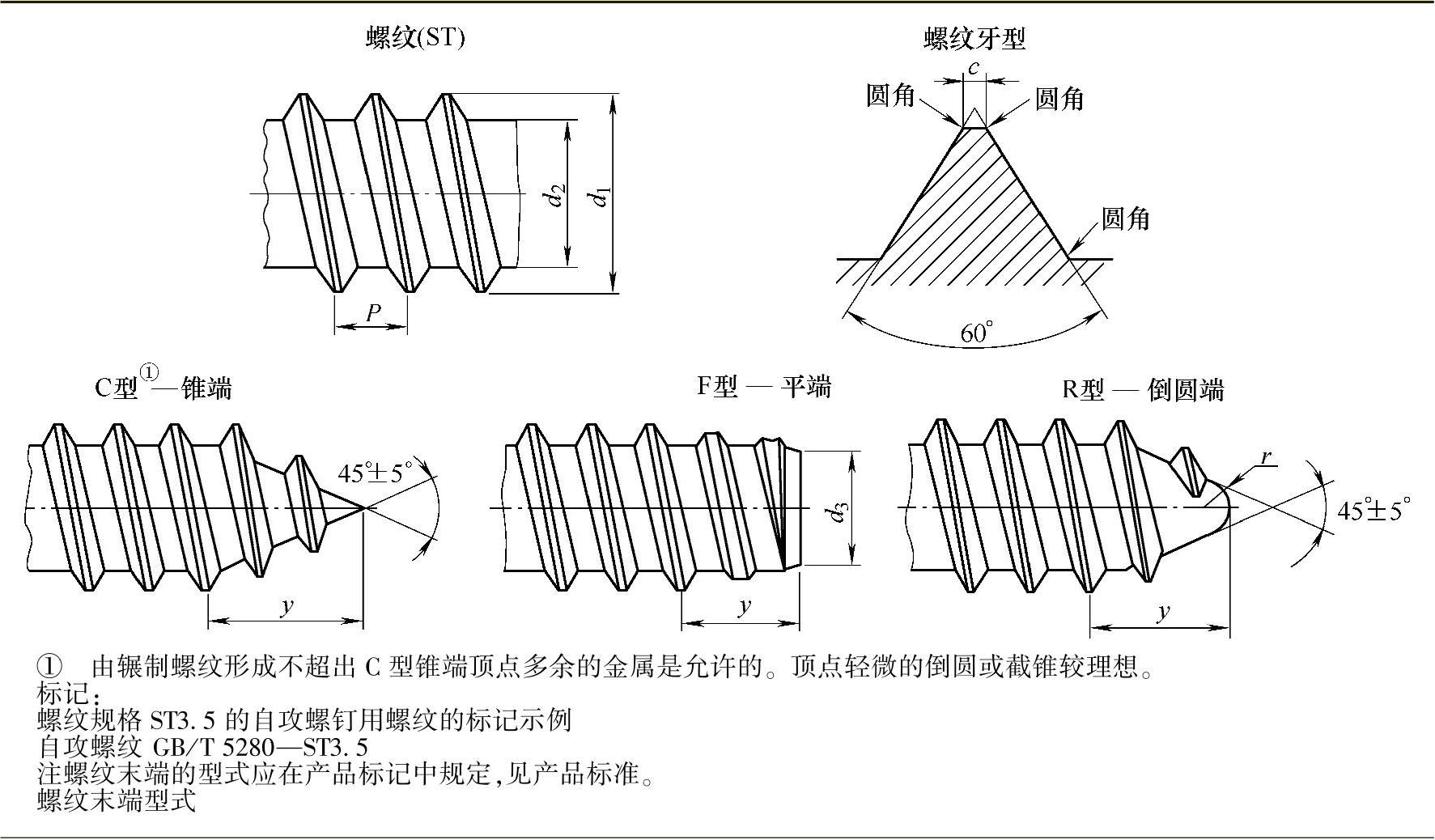

表1.2-6 自攻螺钉用螺纹（GB/T 5280—2002） （单位：mm）
（续）
① r是参考尺寸，仅供指导。末端不一定是完整的球面，但触摸时不应是尖锐的。
② 不完整螺纹的长度。
③ 以前的螺纹标记，仅为信息。
6.自攻锁紧螺钉的螺杆粗牙用螺纹（见表1.2-7）

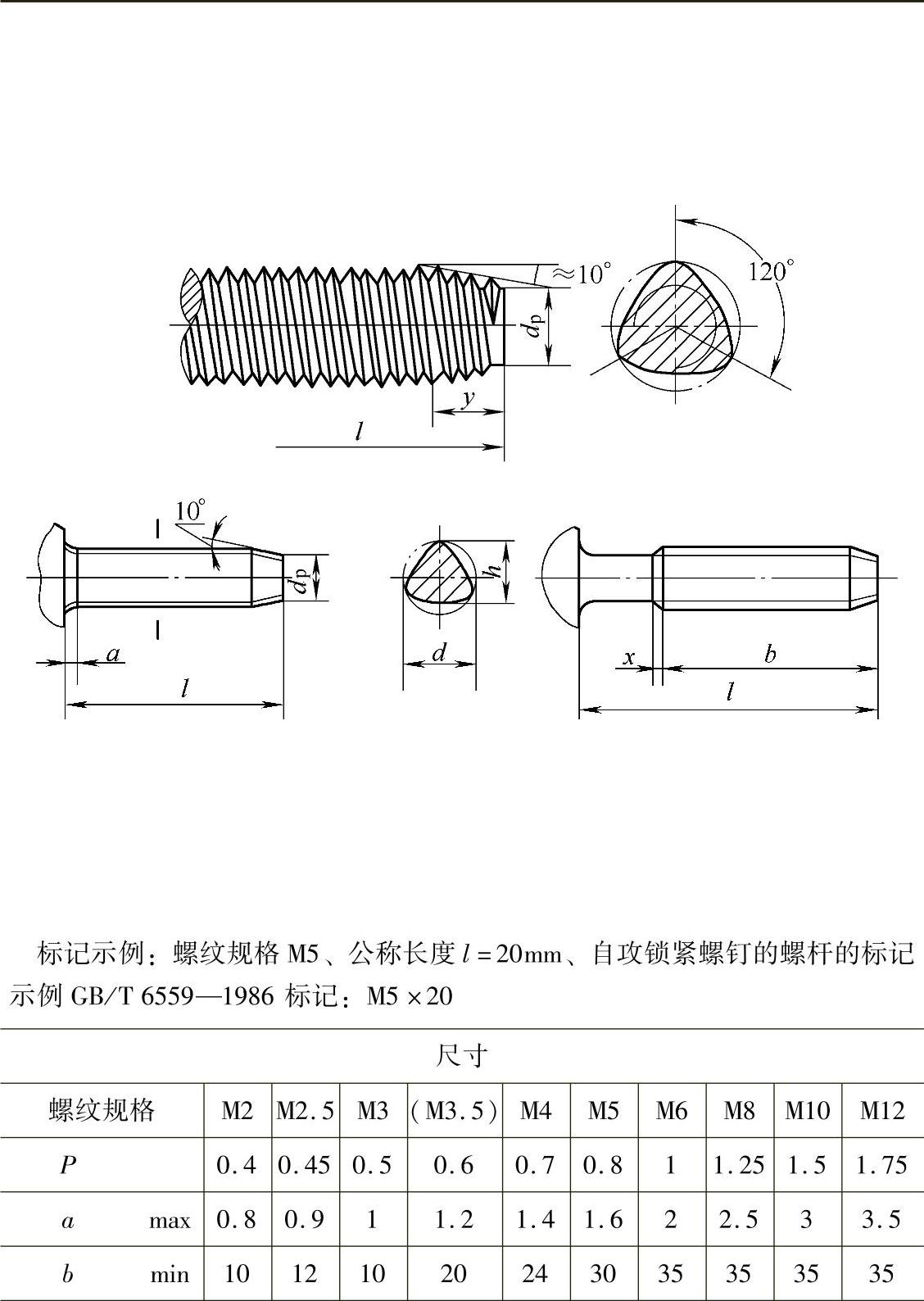

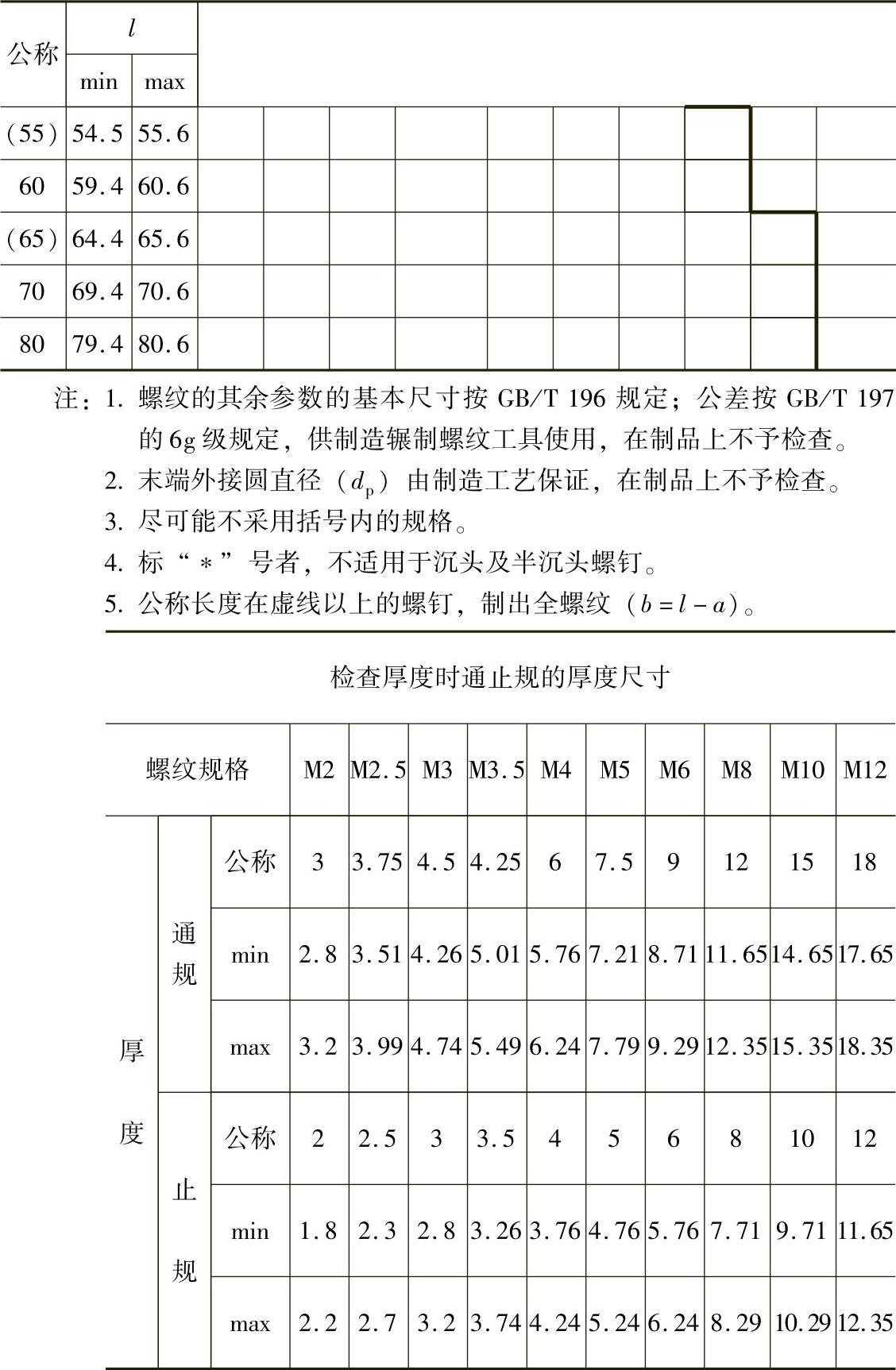

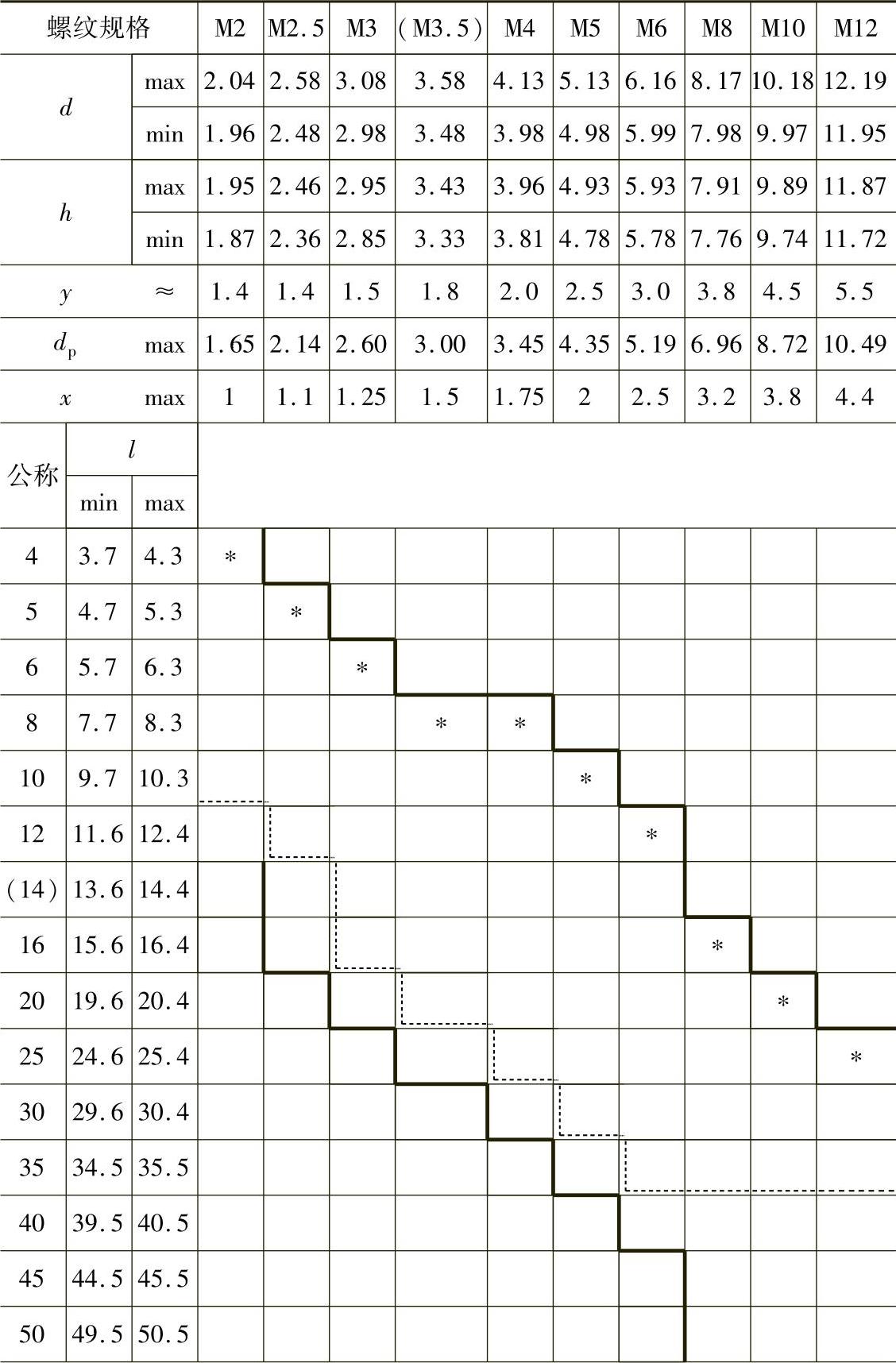

表1.2-7 自攻锁紧螺钉的螺杆粗牙用螺纹（GB/T 6559—1986） （单位：mm）
（续）
（续）
7.木螺钉用螺纹

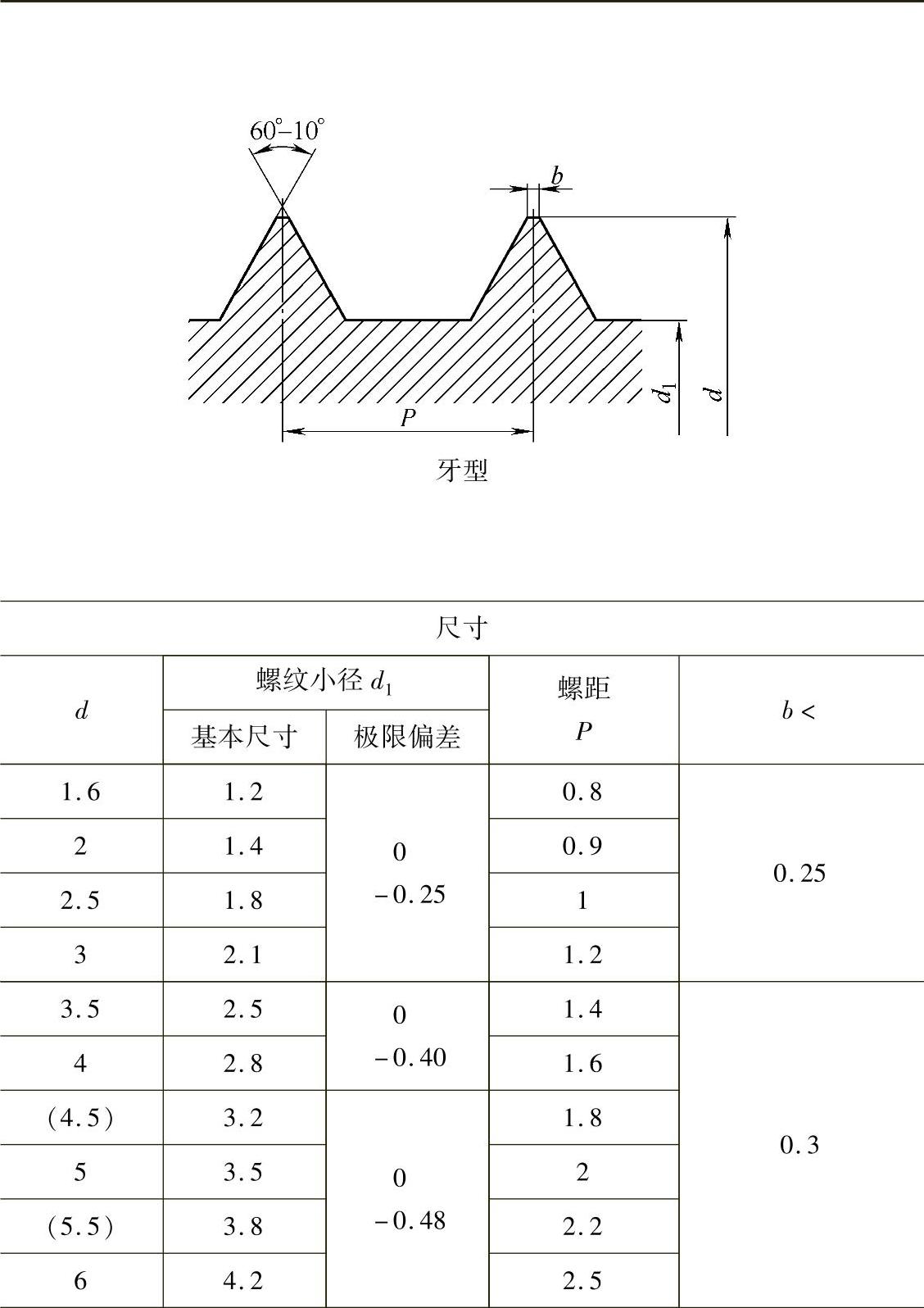

表1.2-8 木螺钉用螺纹（GB/T 922—1986） （单位：mm）
（续）
8.普通螺纹优选系列（见表1.2-9）

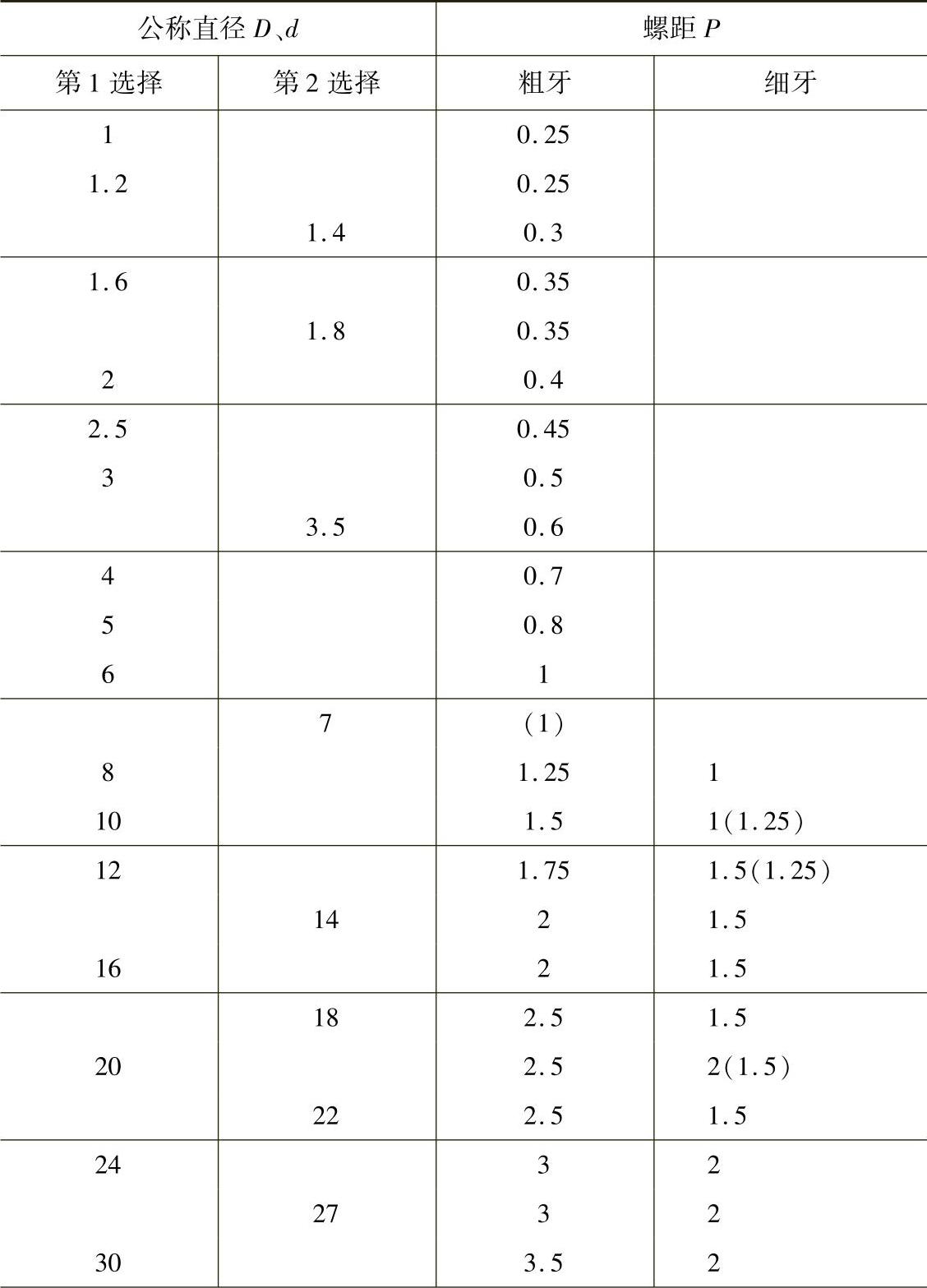

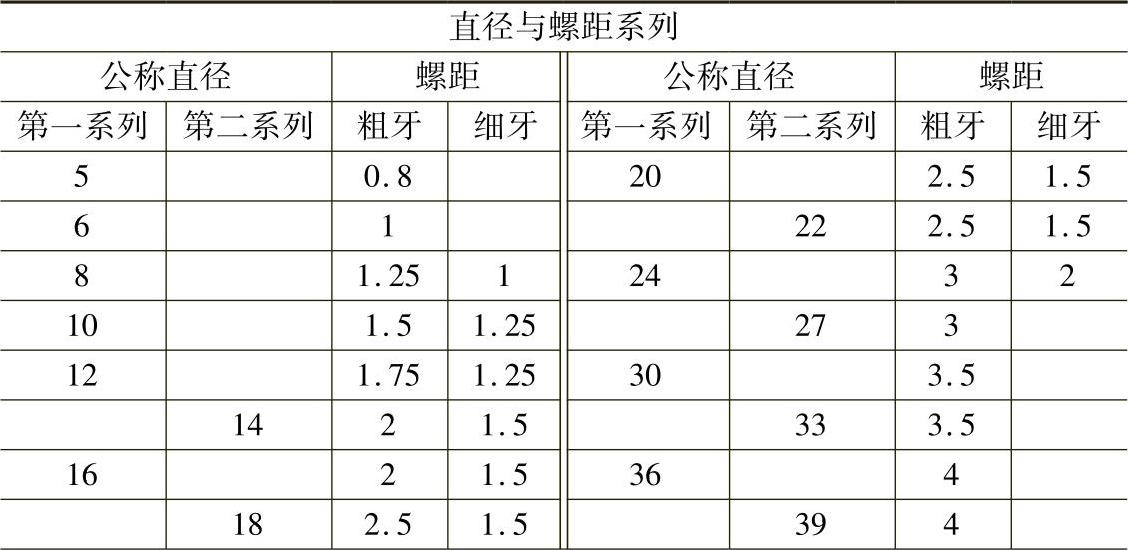

表1.2-9 商品紧固件普通螺直径与螺距系列（GB/T 9144—2003） （单位：mm）
（续）
注：螺纹直径应优先选用第一系列，第二系列尽可能不用。括号内的螺距尽可能不用。
