B级细杆加大六角头法兰面螺栓

B级细杆加大六角头法兰面螺栓如图2.1-14所示，尺寸见表2.1-27。

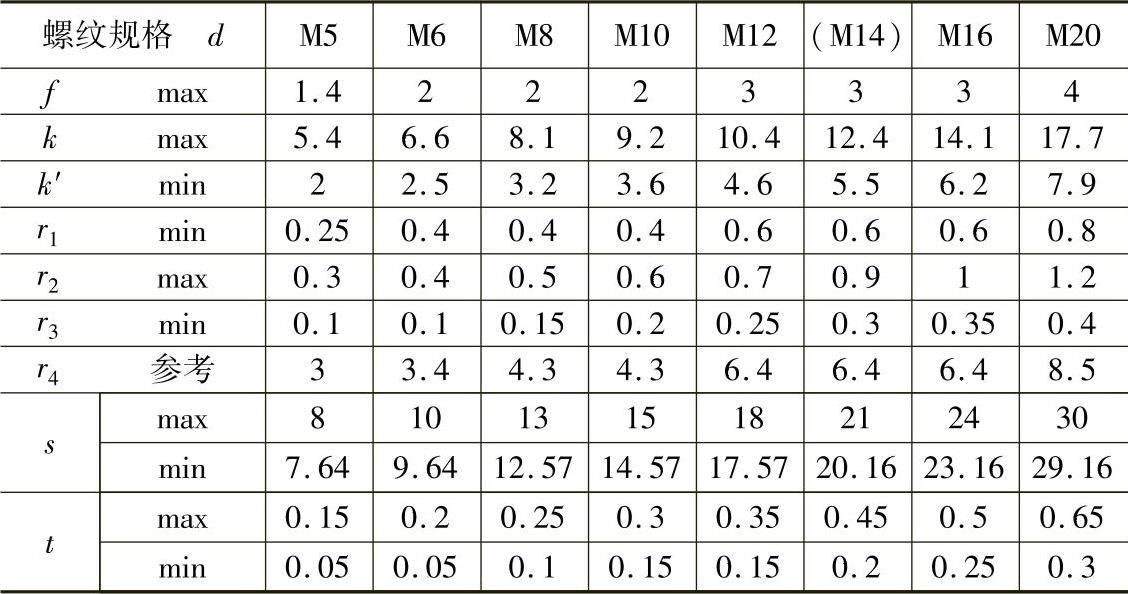

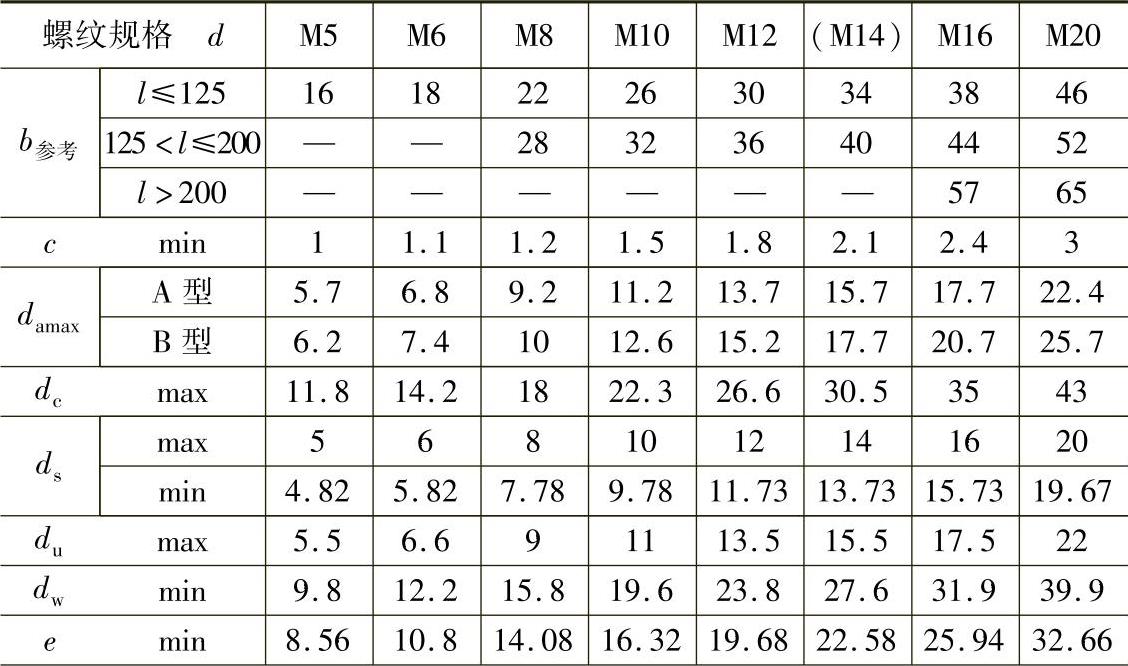

表2.1-27 尺寸

（续）

注：尽可能不采用括号内的规格。

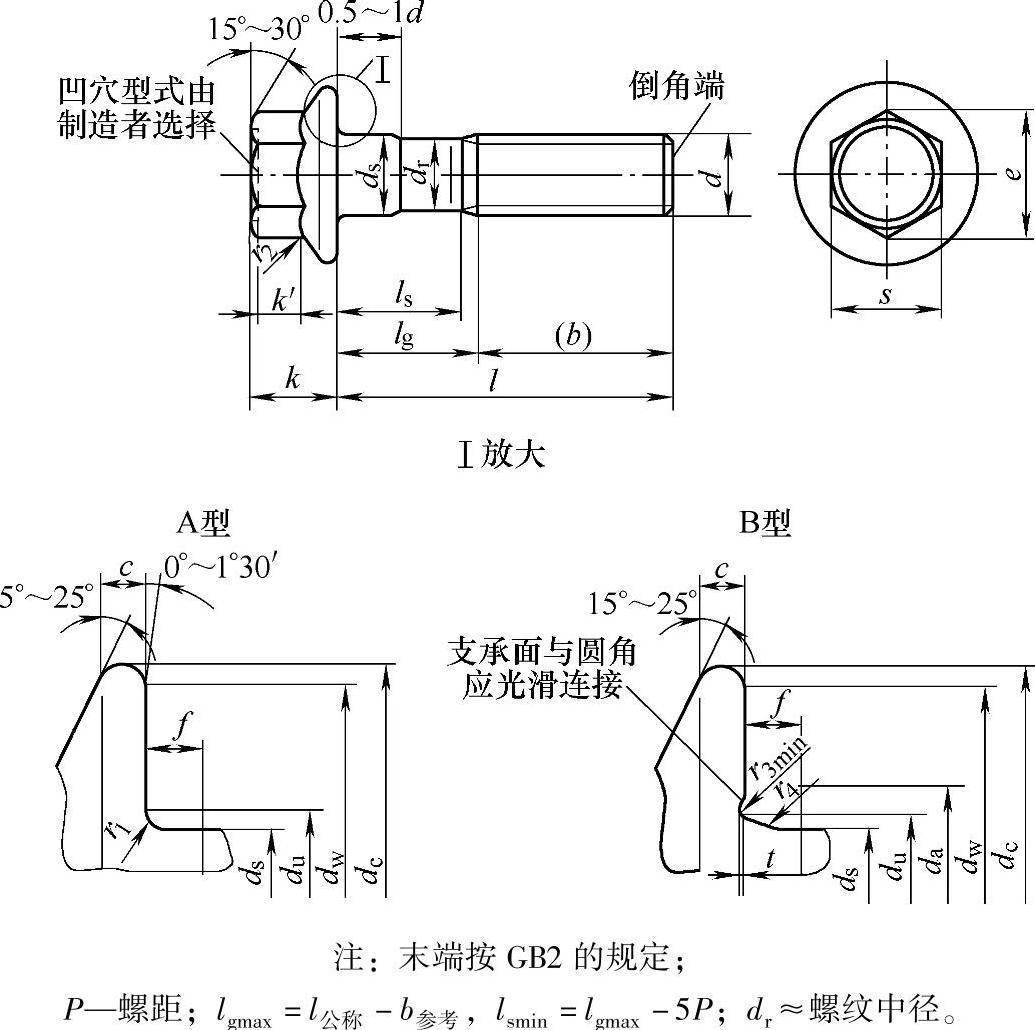

图2.1-14 B级细杆加大六角头法兰面螺栓

标记示例：

螺纹规格d=M12、公称长度l=80mm、性能等级为8.8级、表面氧化、细杆、A或B型的六角法兰面螺栓的标记示例：

螺栓GB 5790—1986—M12×80

螺纹规格d=M12、公称长度l=80mm、性能等级为8.8级、表面氧化、细杆、A型的六角法兰面螺栓的标记示例：

螺栓GB 5790—1986—AM12×80
