A级和B级铰制孔螺栓

1.A级和B级铰制孔螺栓

（GB/T 27—1988）

A级和B级铰制孔螺栓如图2.1-23所示，尺寸见表2.1-38，技术条件见表2.1-39。

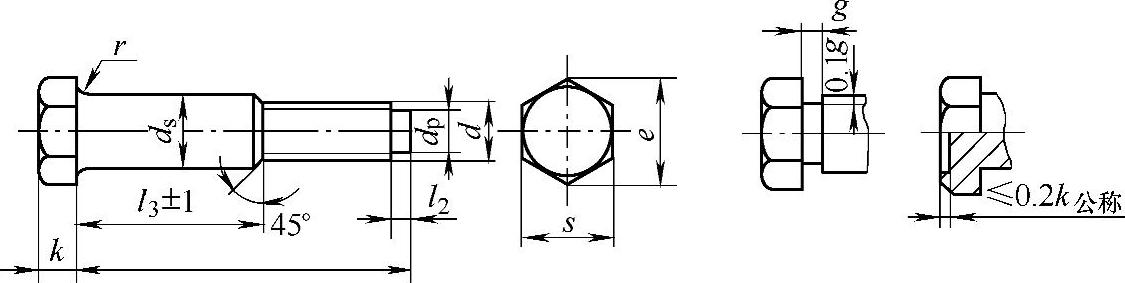

图2.1-23 A级和B级铰制孔螺栓

标记示例：

螺纹规格d=M12、d_s按表2.1-38规定，公称长度l=80mm、机械性能等级为8.8级、表面氧化处理、产品等级为A级的六角头铰制孔用螺栓的标记：螺栓GB 27 M12×80

d_s按m6制造时应加标记m6：螺栓GB 27 M12×m6×80。

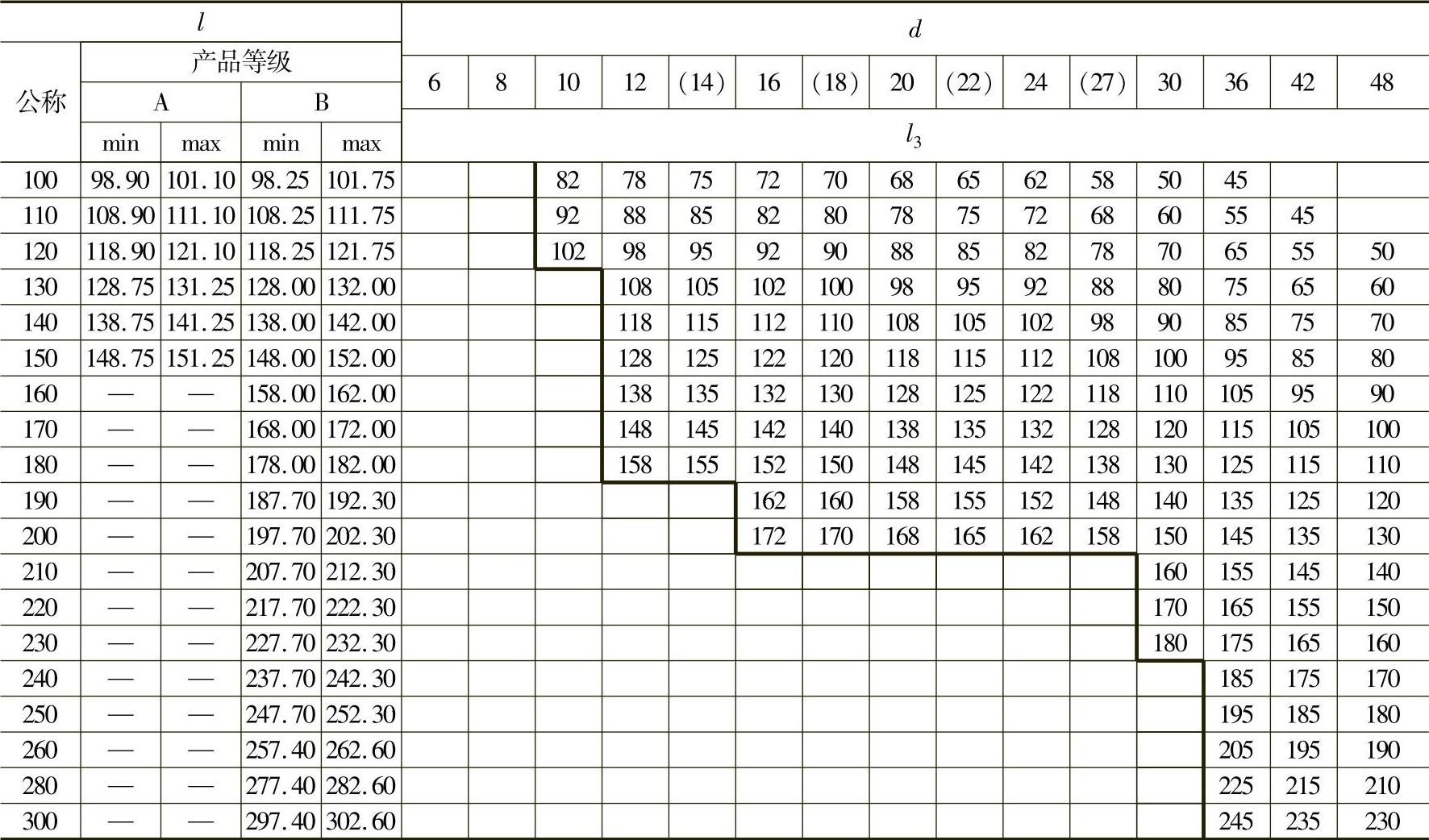

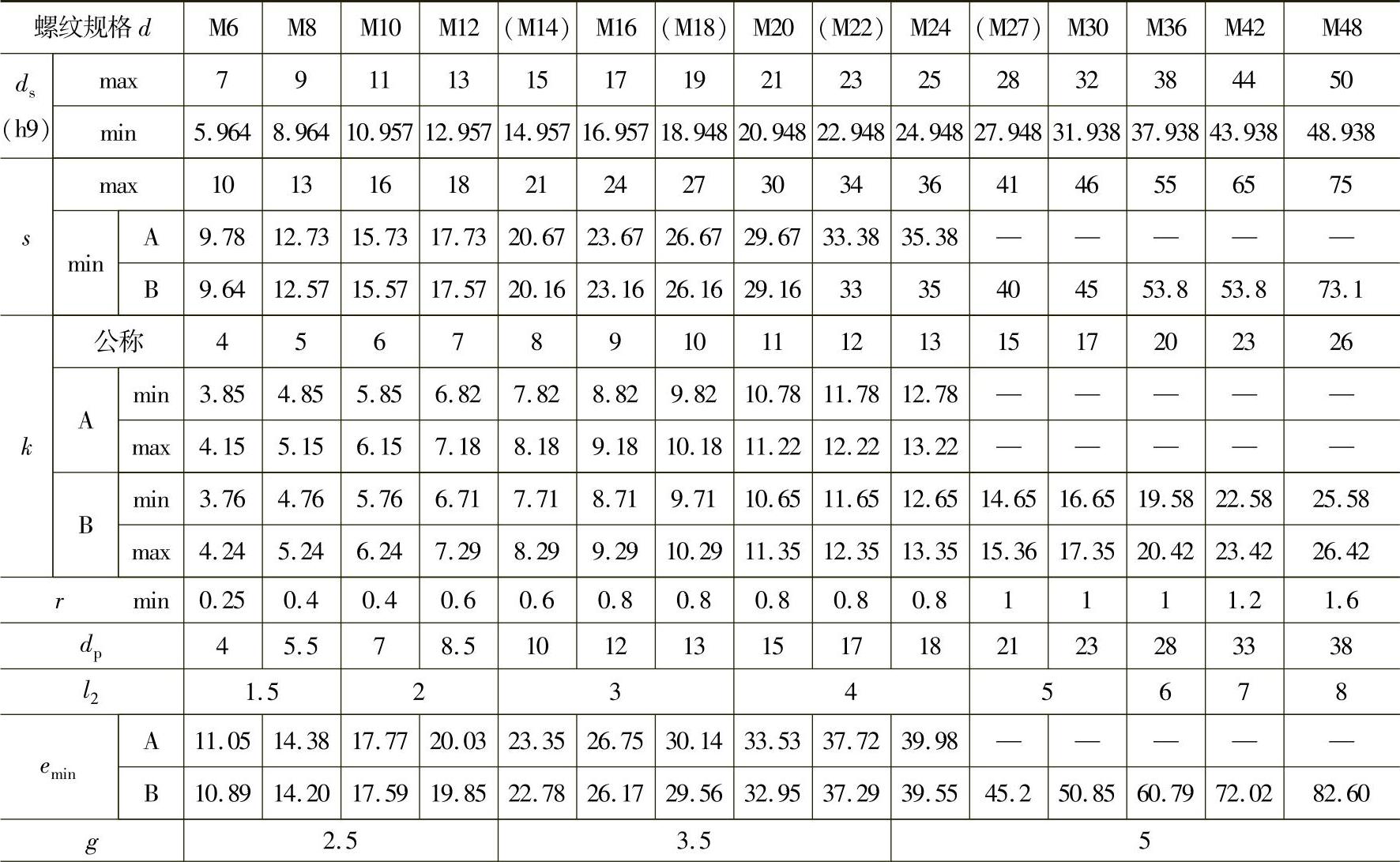

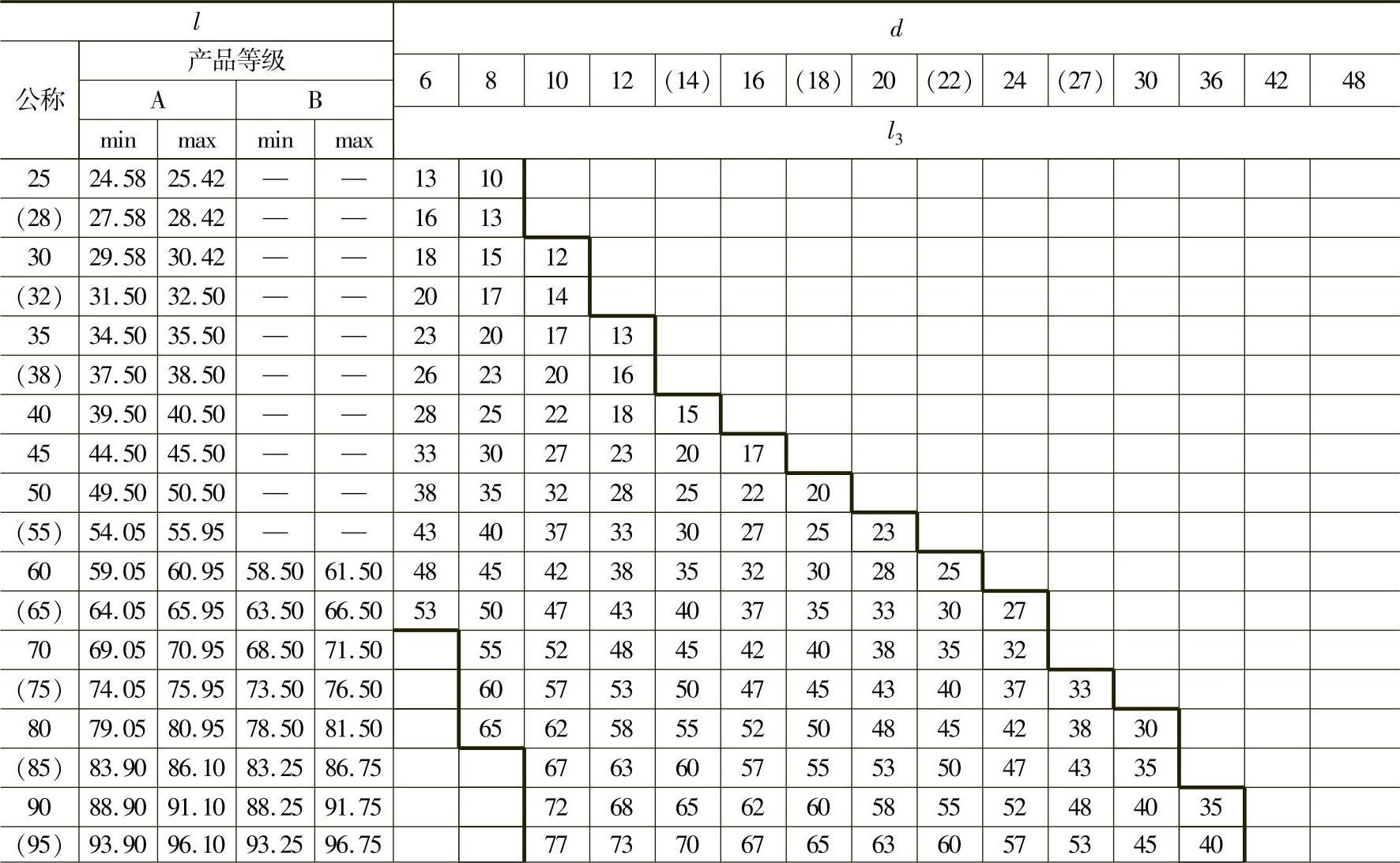

表2.1-38 尺寸 （单位：mm）

（续）

（续）

注：尽可能不采用括号内的规格。

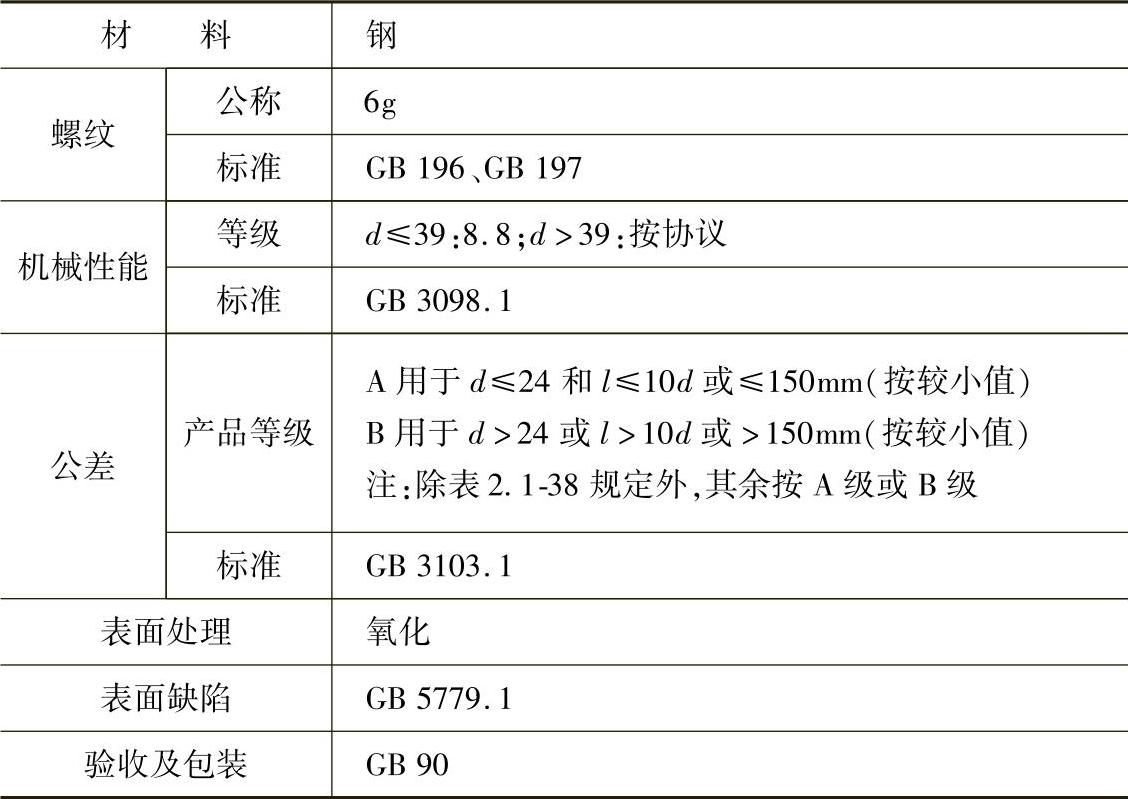

表2.1-39 技术条件
