5.8  自攻螺钉和平垫圈组合件

（GB/T 9074.18—2002）

自攻螺钉和平垫圈组合件如图5.8-1所示，自攻螺钉和垫圈代号见表5.8-1，自攻螺钉和平垫圈的代号见表5.8-2。

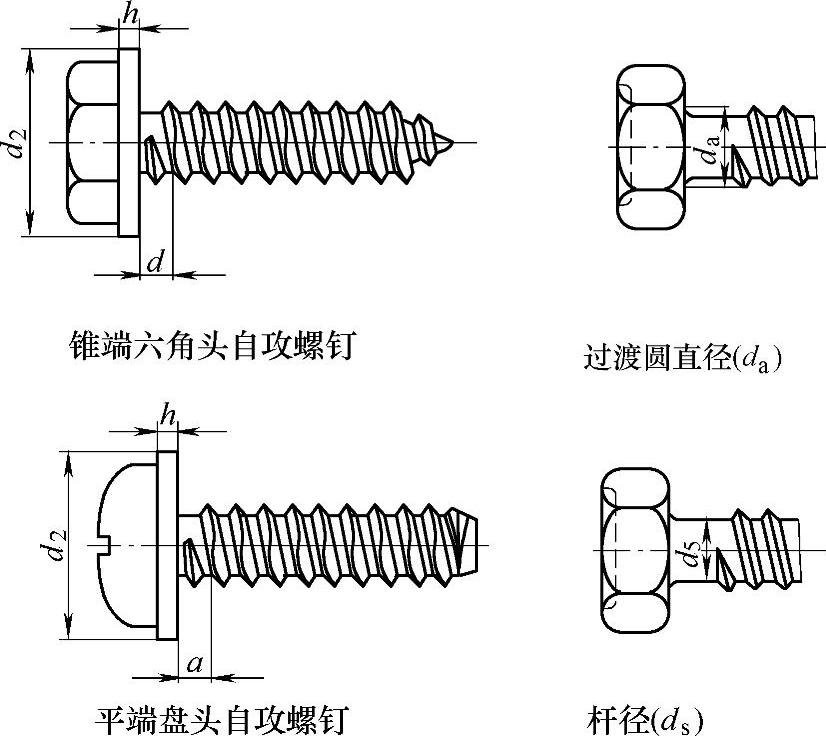

图5.8-1 自攻螺钉和平垫圈组合件

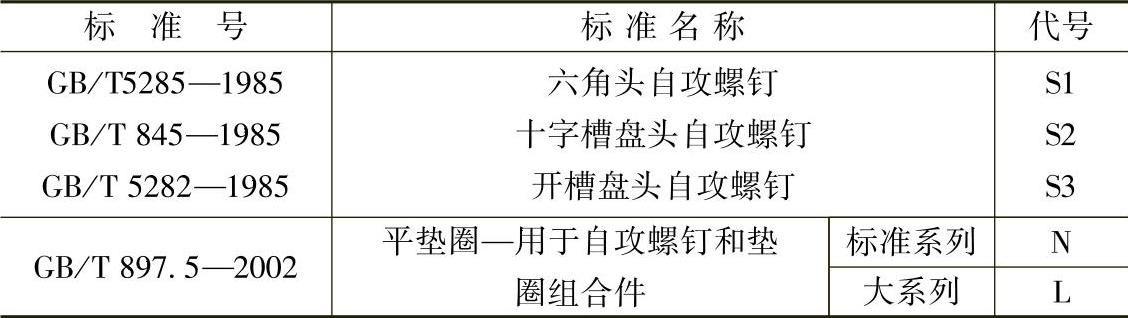

表5.8-1 组合件中的自攻螺钉和垫圈代号

组合件中自攻螺钉的尺寸，除组装垫圈的部位应按下列要求外，其余部分应符合相应的产品国家标准的规定：

1）螺钉应有直径为d_s的细杆，垫圈的直径应符合GB/T 97.5，以便能自由转动；

2）从支承面到第一扣完整螺纹的始端，应加大到可容纳GB/T 97.5垫圈的最大厚度；

3）过渡圆直径d_a，应小于相应产品国家标准的规定值，其减小量为公称直径与辗压螺纹毛坯直径的差值。

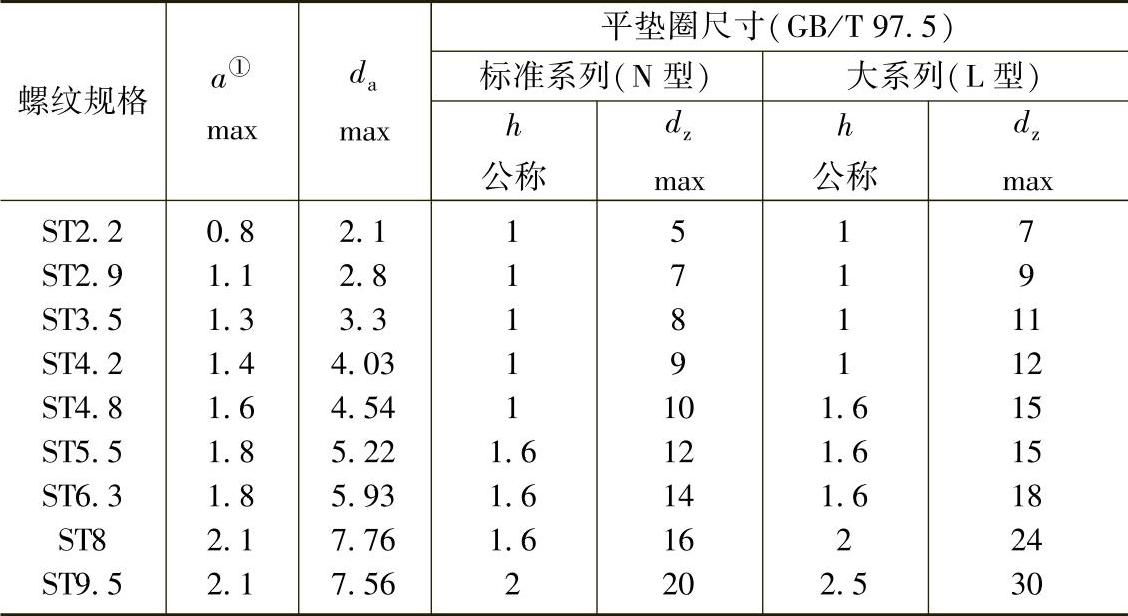

表5.8-2 自攻螺钉和平垫圈有关尺寸 （单位：mm）

① 尺寸a在垫圈与螺钉支承面或头下圆角接触后进行测量。
