4.55°圆柱管螺纹圆板牙

4.55°圆柱管螺纹圆板牙

（JB/T 9997—1999）

圆柱管螺纹圆板牙如图6.1-11所示，尺寸见表6.1-25。

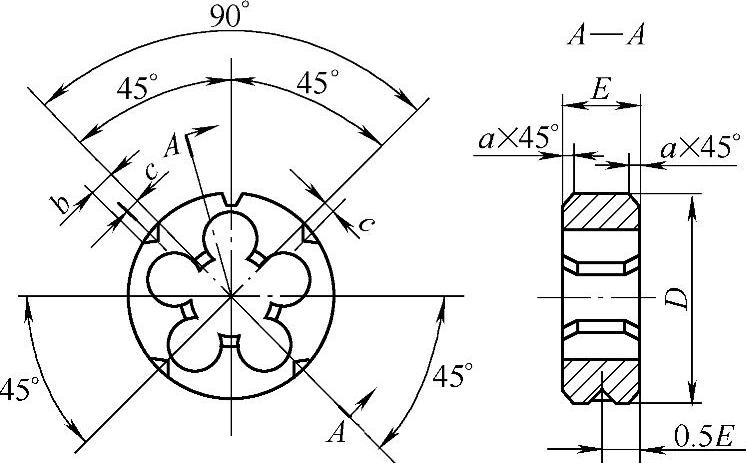

图6.1-11 55°圆柱管螺纹圆板牙

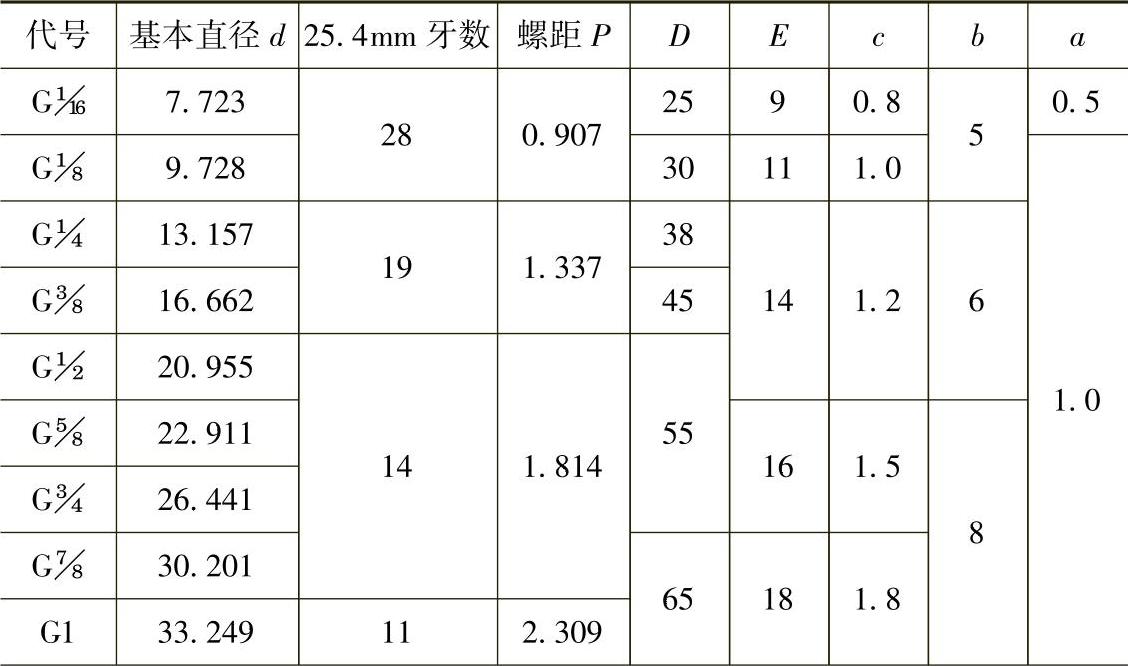

表6.1-25 尺寸 （单位：mm）

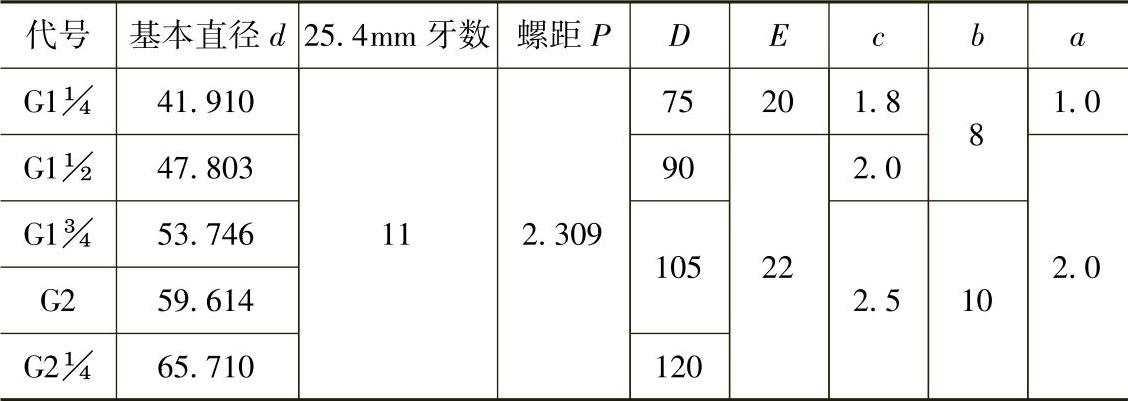

（续）

注：排屑孔数由制造厂自行确定。

圆板牙的切削部分按图6.1-12所示，尺寸见表6.1-26。

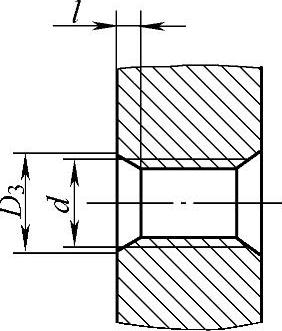

图6.1-12 圆板牙的切削部分

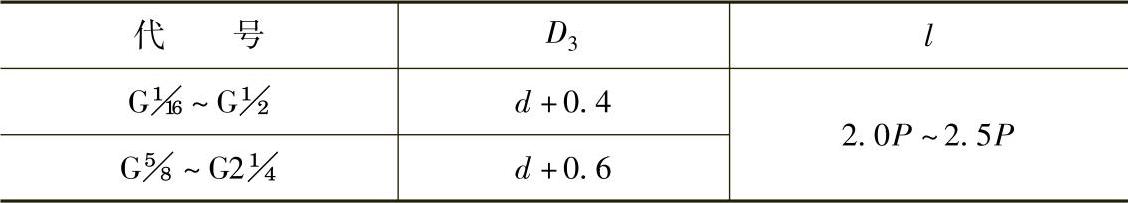

表6.1-26 切削部分尺寸 （单位：mm）

注：D₃为参考值。

标记示例：

管螺纹、代号、A级精度的圆板牙标记为：

55°圆柱管螺纹圆板牙，JB/T 9997—1999。

管螺纹、代号、B级精度的圆板牙标记为：

55°圆柱管螺纹圆板牙，JB/T 9997—1999。
