4.60°圆锥管螺纹搓丝板
（JB/T 8364.4—2010）
搓丝板的型式和尺寸按图6.1-25、表6.1-54的规定。
图6.1-25 搓丝板的型式和尺寸

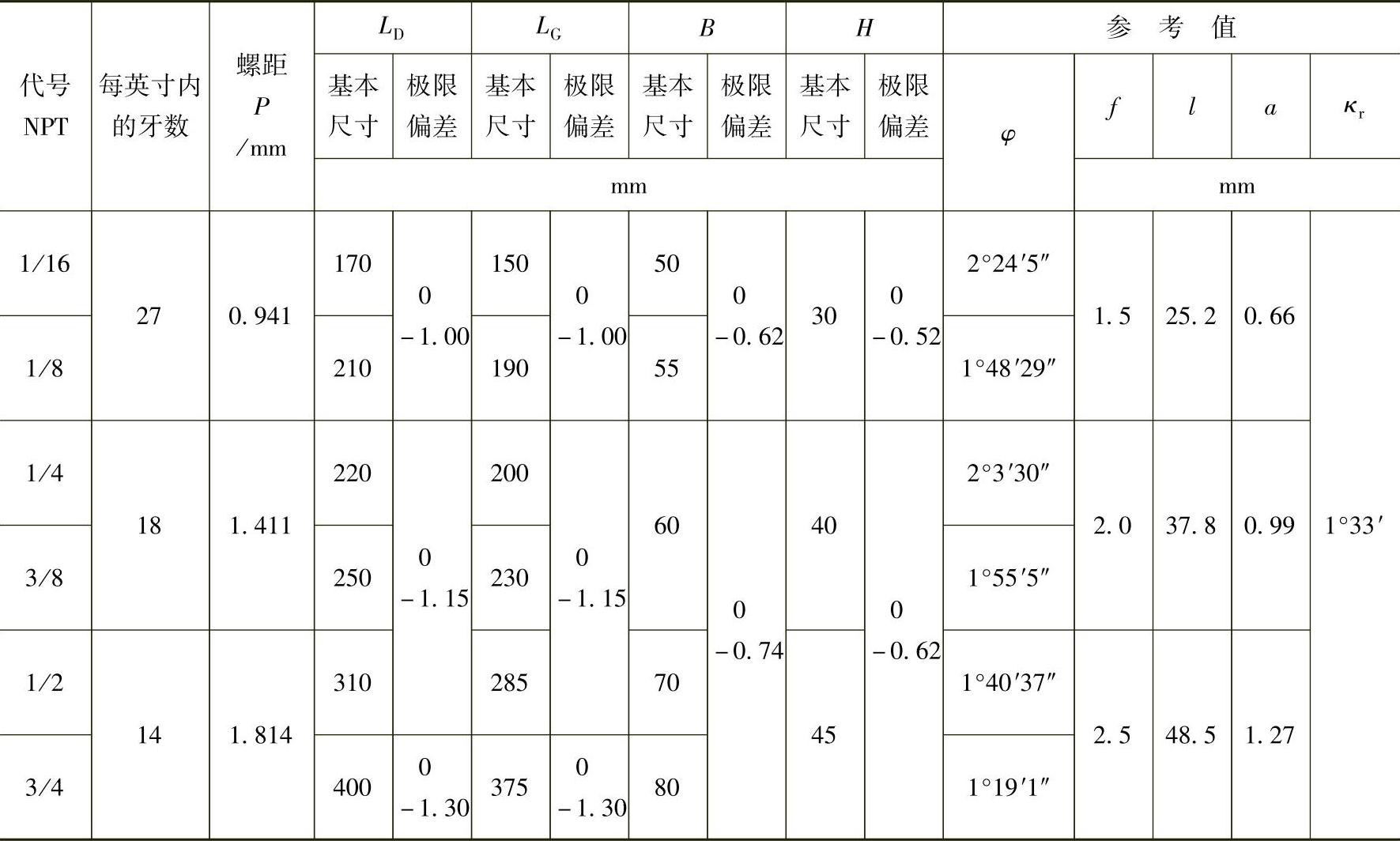

表6.1-54 搓丝板的尺寸
搓丝板的螺纹牙型和尺寸按图6.1-26、表6.1-55的规定。

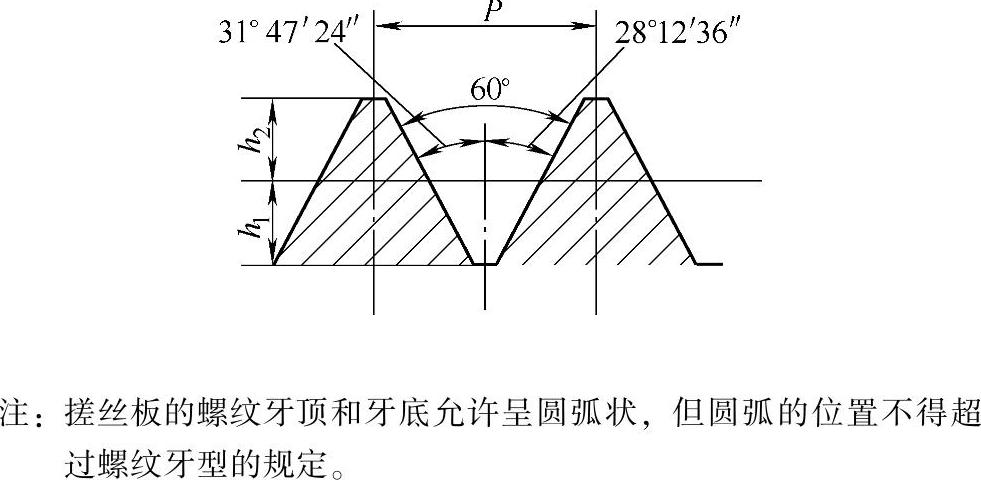

图6.1-26 搓丝板的螺纹牙型

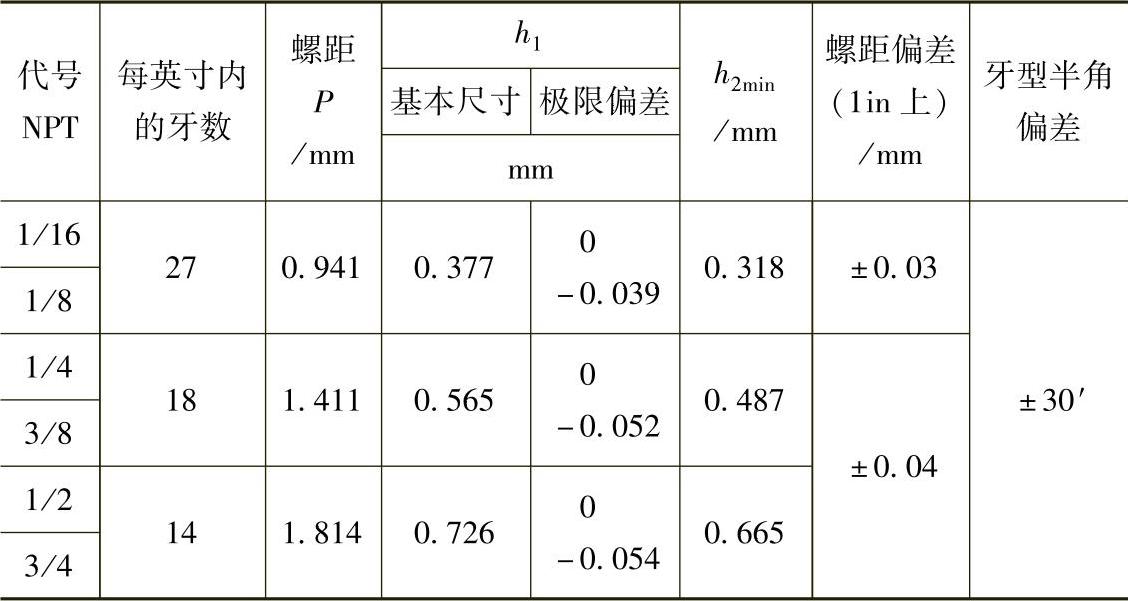

表6.1-55 搓丝板的螺纹牙型尺寸
标记示例：
60°圆锥管螺纹，代号NPT 1/4的搓丝板：
60°圆锥管螺纹搓丝板NPT 1/4 JB/T 8364.4—1996。
60°圆锥管螺纹，代号NPT 1/4，左旋螺纹的搓丝板：
60°圆锥管螺纹搓丝板NPT 1/4—L JB/T 8364.4—1996。
