半圆头带榫螺栓

（GB 13—1988）

半圆头带榫螺栓如图2.1-35所示，尺寸见表2.1-64，技术条件和引用标准见表2.1-65。

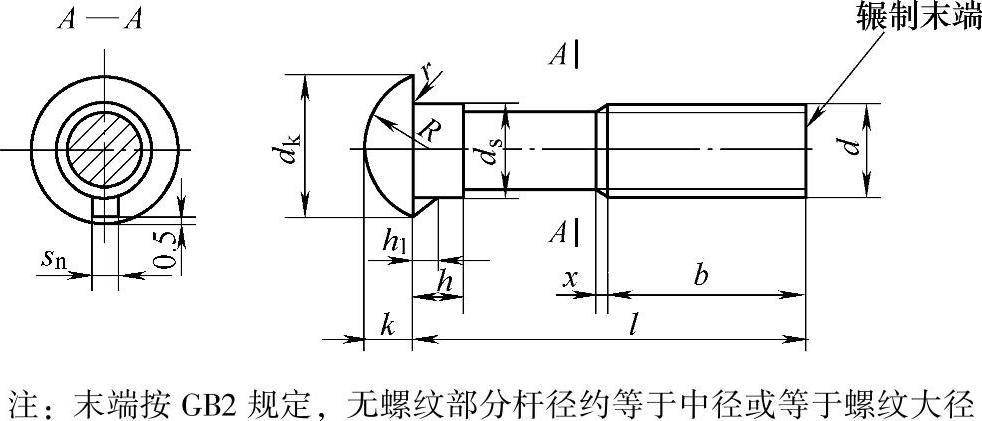

图2.1-35 半圆头带榫螺栓

标记示例：

螺纹规格d=M10、公称长度l=70mm、性能等级为4.8级、不表面处理的半圆头带榫螺栓的标记：螺栓GB 13 M10×70。

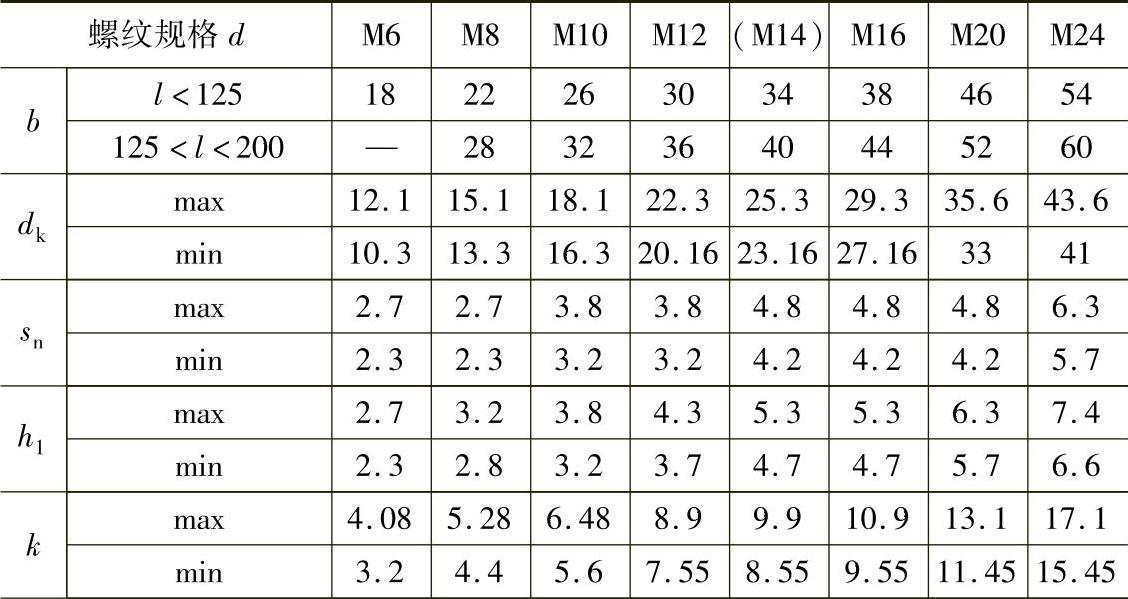

表2.1-64 尺寸 （单位：mm）

（续）

注：尽可能不采用括号内的规格。

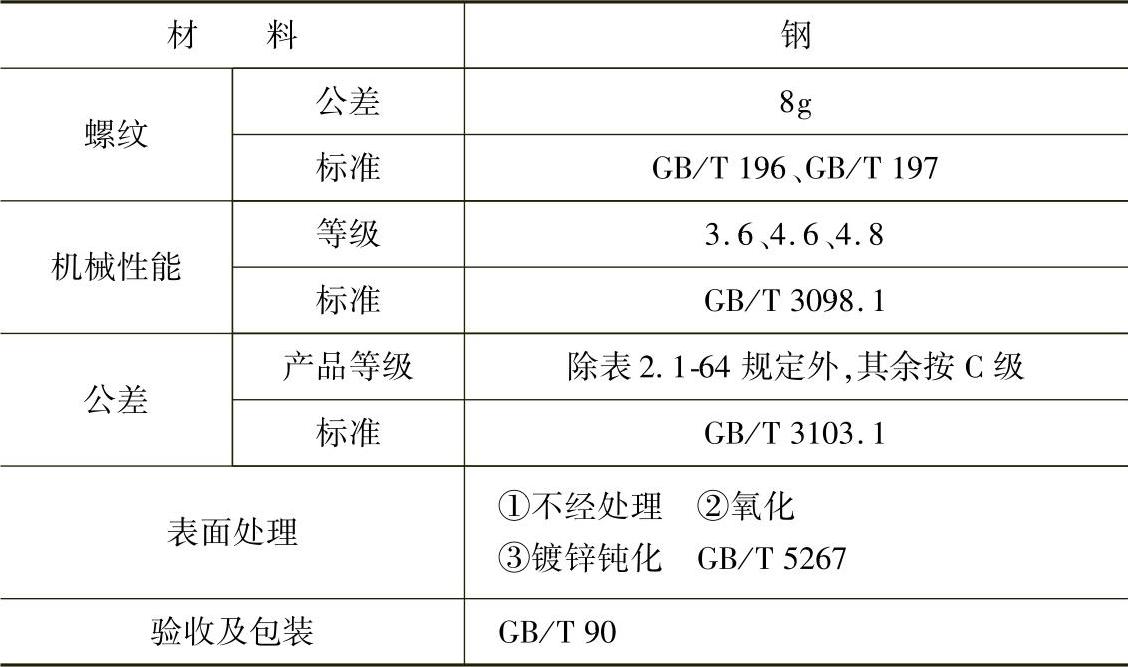

表2.1-65 技术条件和引用标准
