5.12角头法兰面螺栓
2025年10月13日
5.12角头法兰面螺栓
（JB/T 6686—1993）
12角头法兰面螺栓如图2.1-15所示，尺寸见表2.1-28。

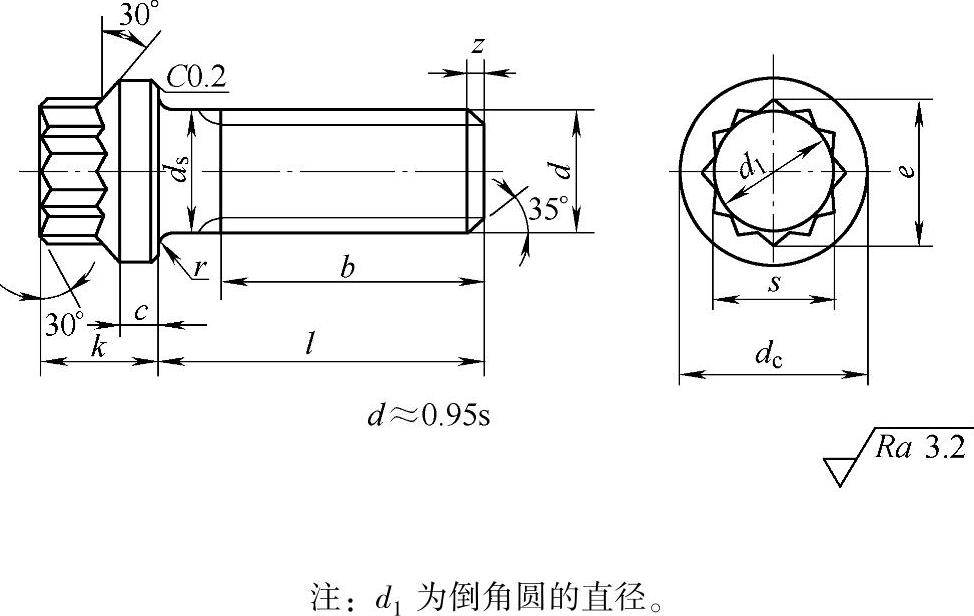

图2.1-15 12角头法兰面螺栓
标记：
螺纹规格d=M16，螺栓长度l=100mm，材料为30CrMnSi的12角头法兰面螺栓的标记示例：
螺栓JB/T 6686—1993—M16×100·30CrMnSi

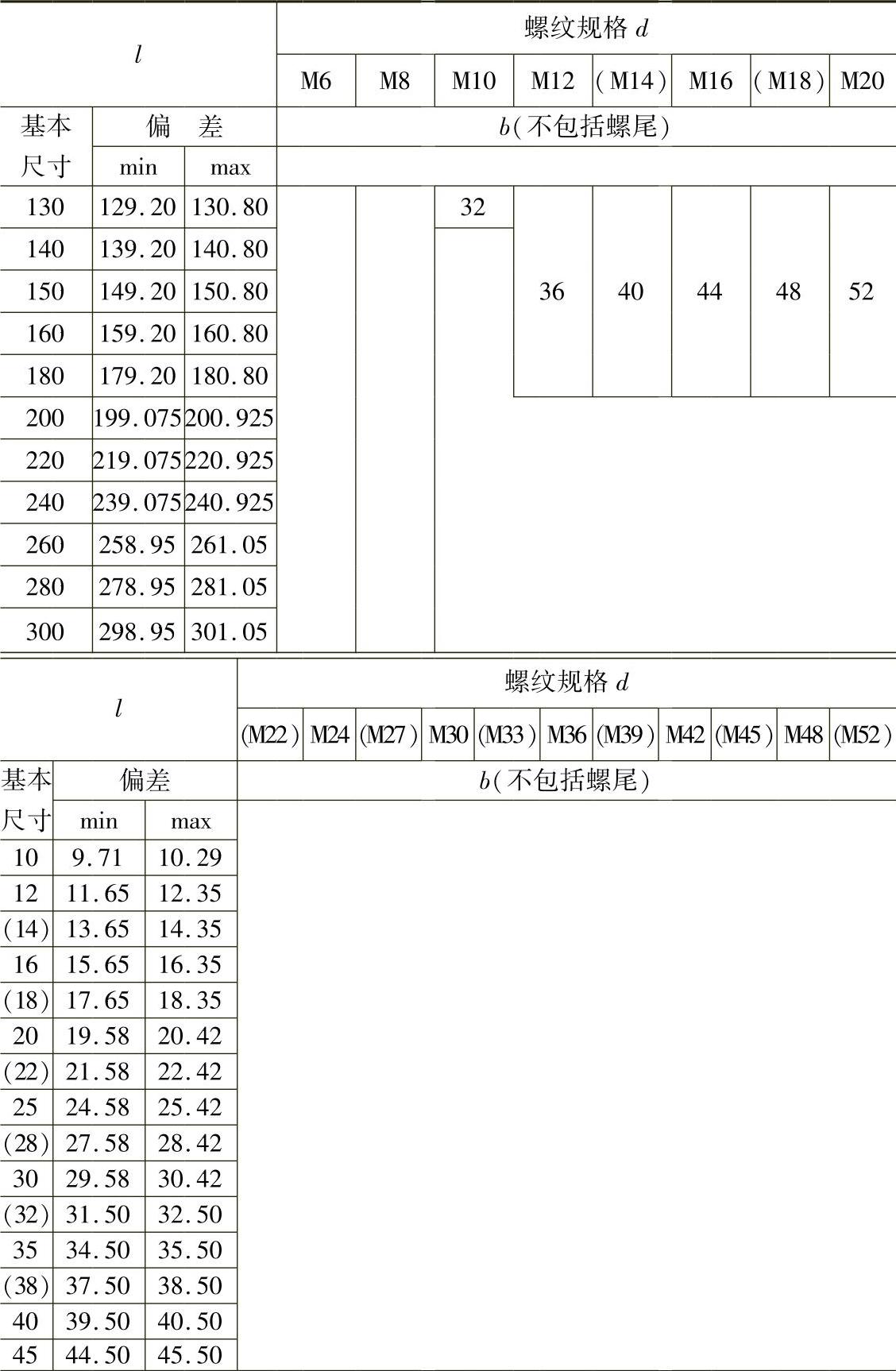

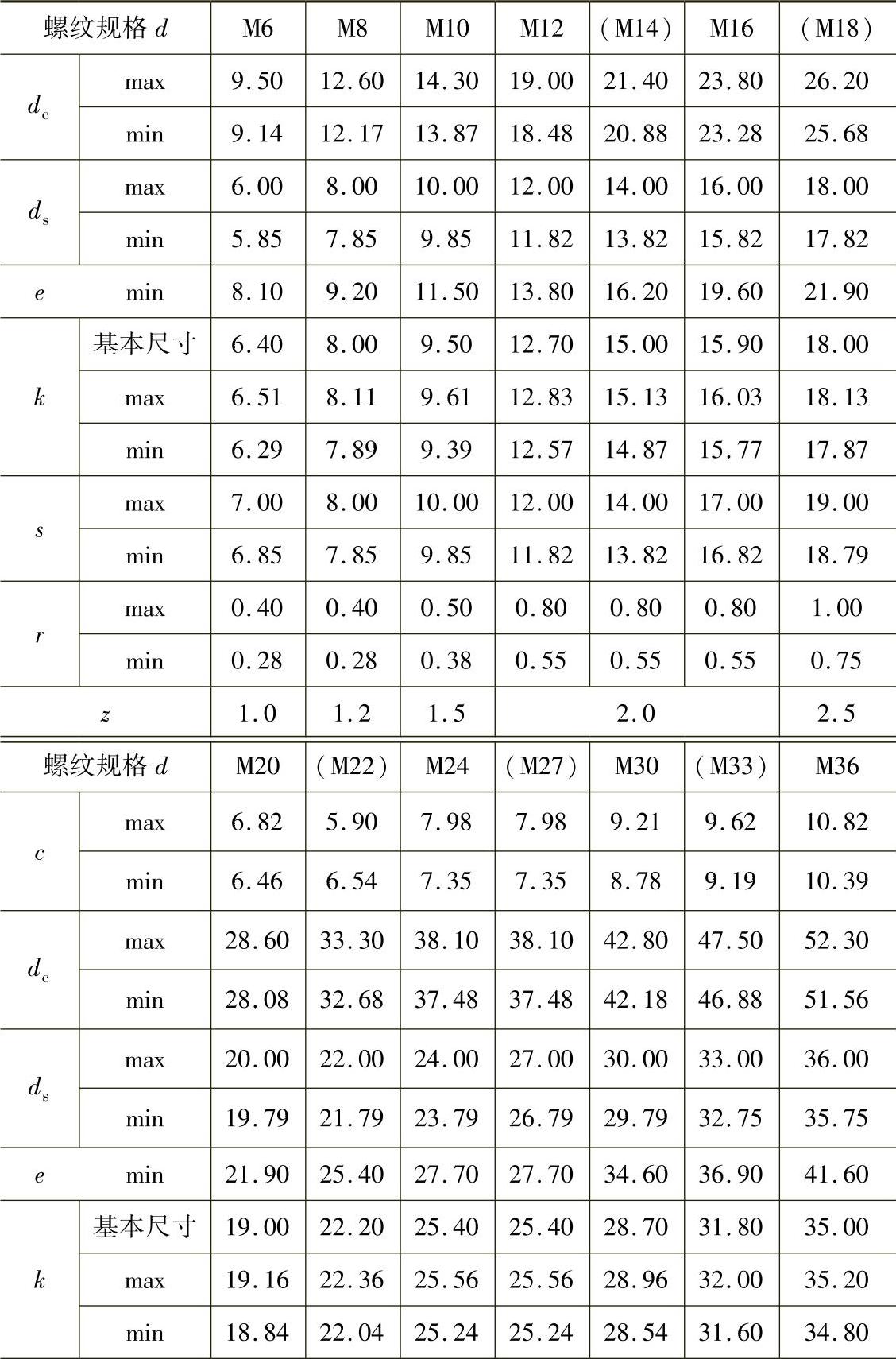

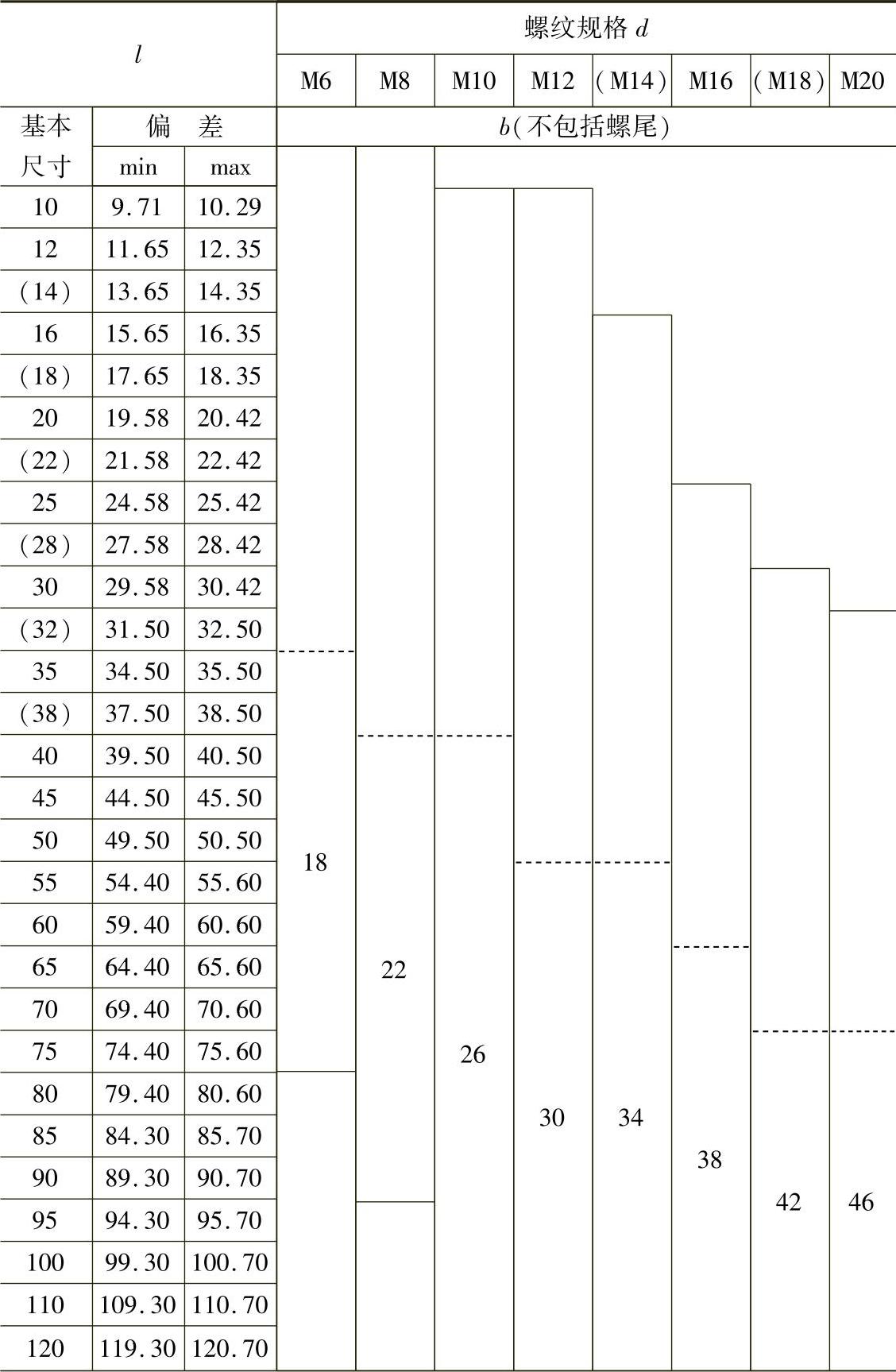

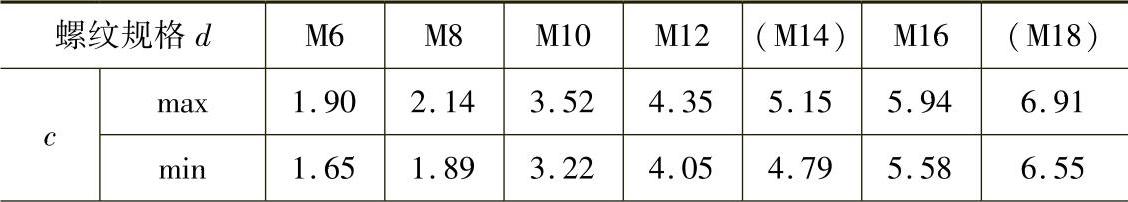

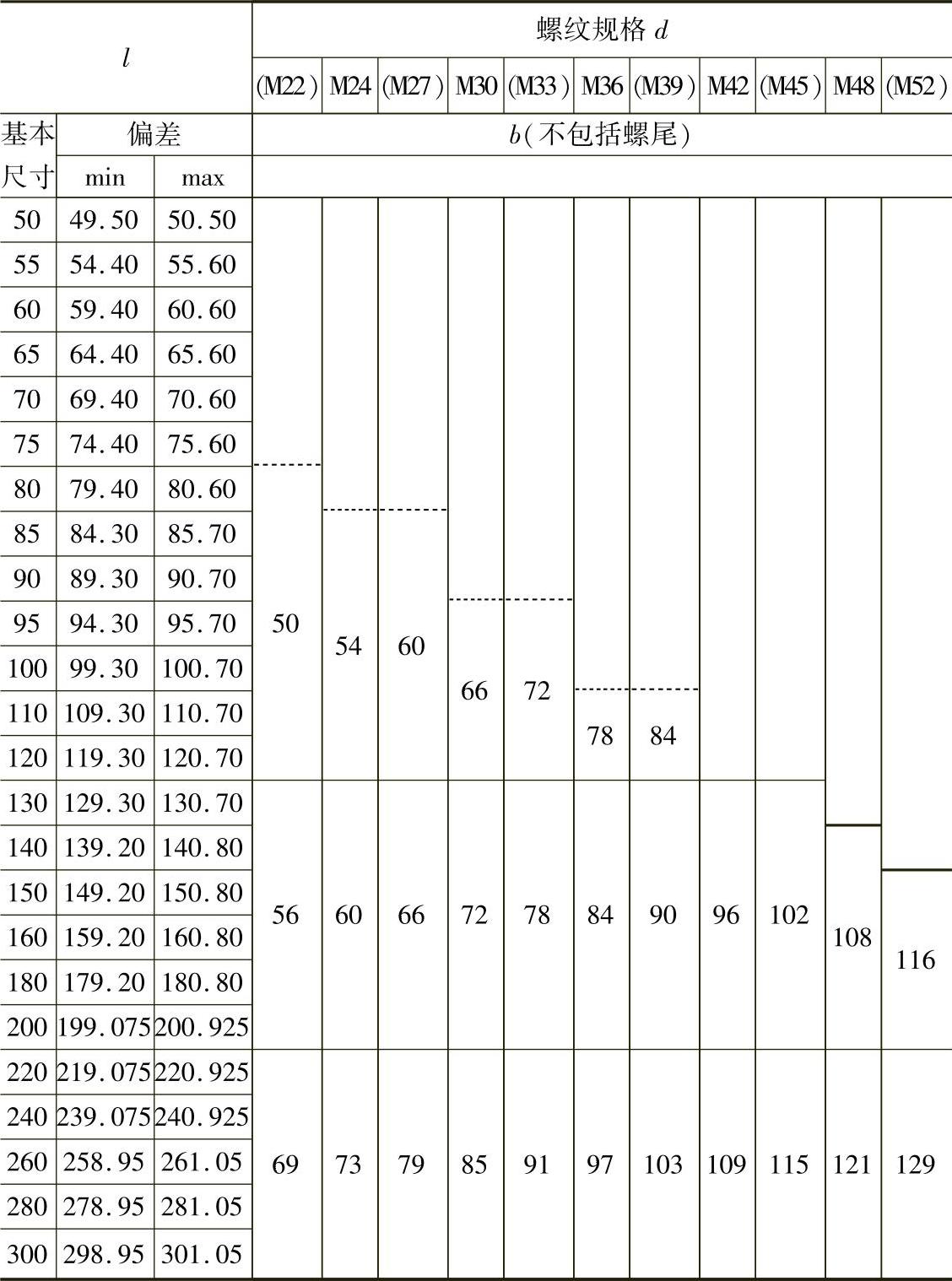

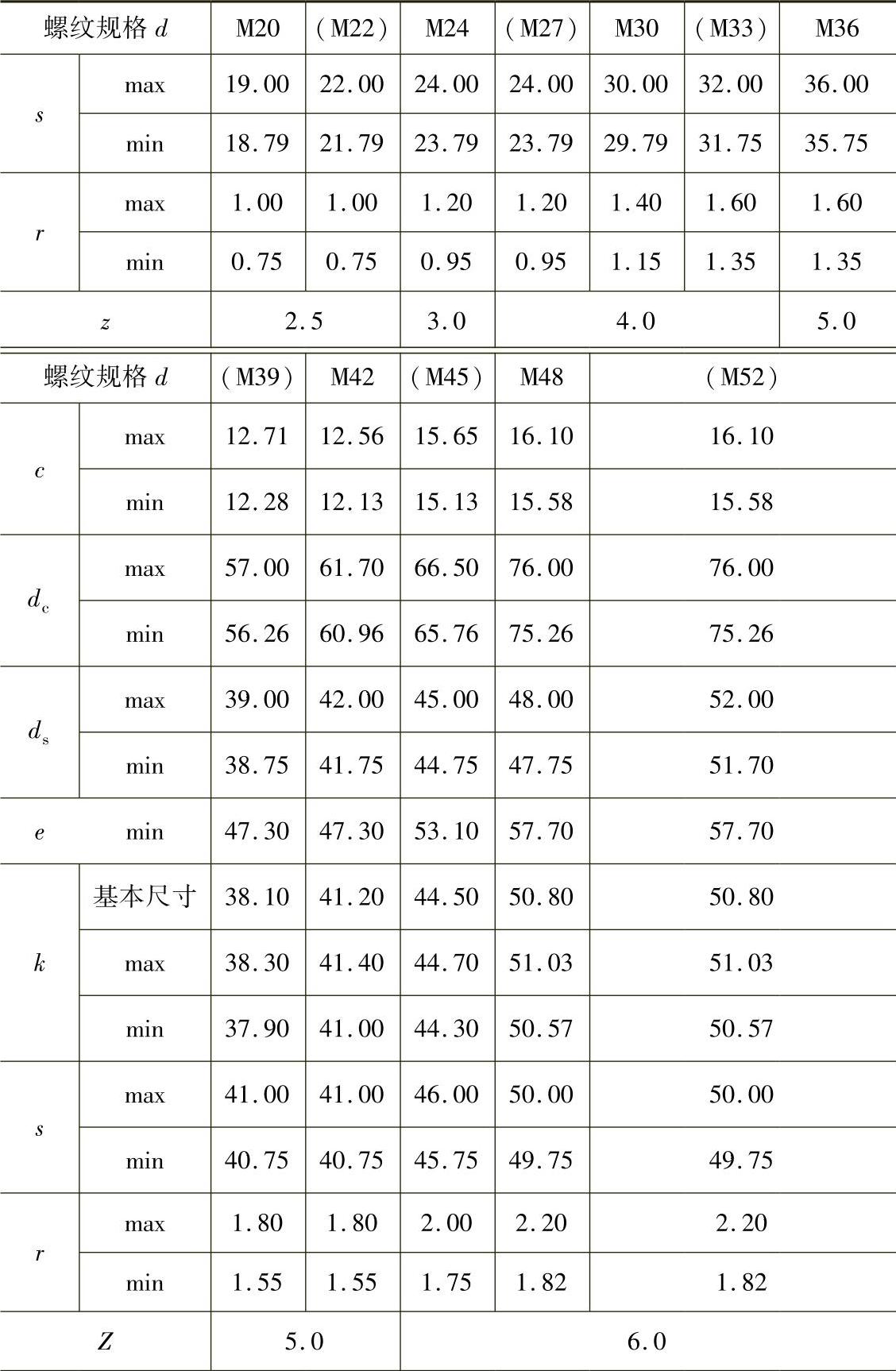

表2.1-28 尺寸 （单位：mm）
（续）
（续）
（续）
（续）
（续）
注：1.尽可能不采用括号内的规格。
2.b数值在表内虚折线上方的螺栓，螺杆上全部制出螺纹，其螺纹收尾加螺纹空白总长不得大于二倍螺距。
3.在表内虚折线下方的螺栓，b数值为螺纹长度，其尺寸为b+2P0mm。
技术条件按JB/T 6688—1993的规定。
