3.吊环螺母

3.吊环螺母

（JB/T 7382—1994）

吊环螺母如图2.3-91所示，尺寸见表2.3-167，最大起吊重量按表2.3-168，锻件的允许错移量和允许残余毛边量见表2.3-169，螺纹轴线对支承面的垂直度公差t见表2.3-170，吊环螺母应进行轴向保证载荷试验，其载荷见表2.3-171。

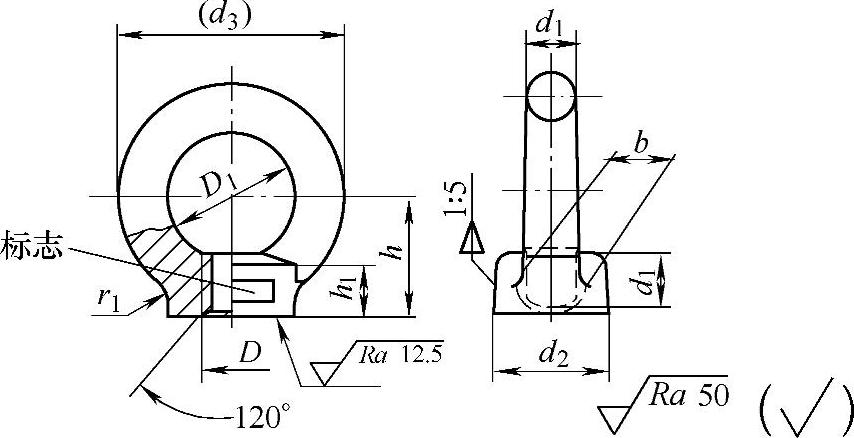

图2.3-91 吊环螺母

标记示例：

螺纹规格D=M20、材料为20钢、经正火处理、不经表面处理的吊环螺母的标记：螺母JB/T 7382 M20。

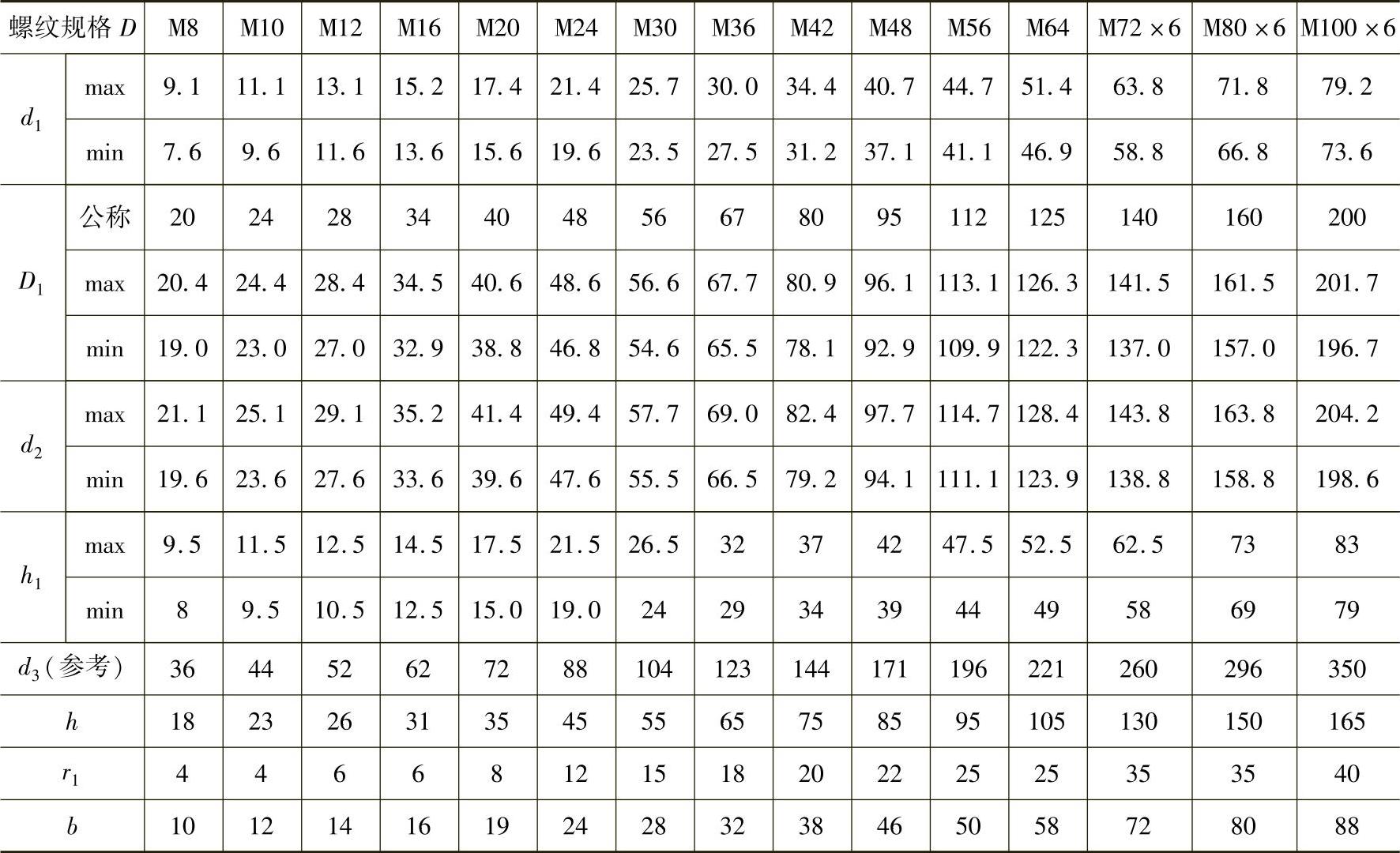

表2.3-167 尺寸 （单位：mm）

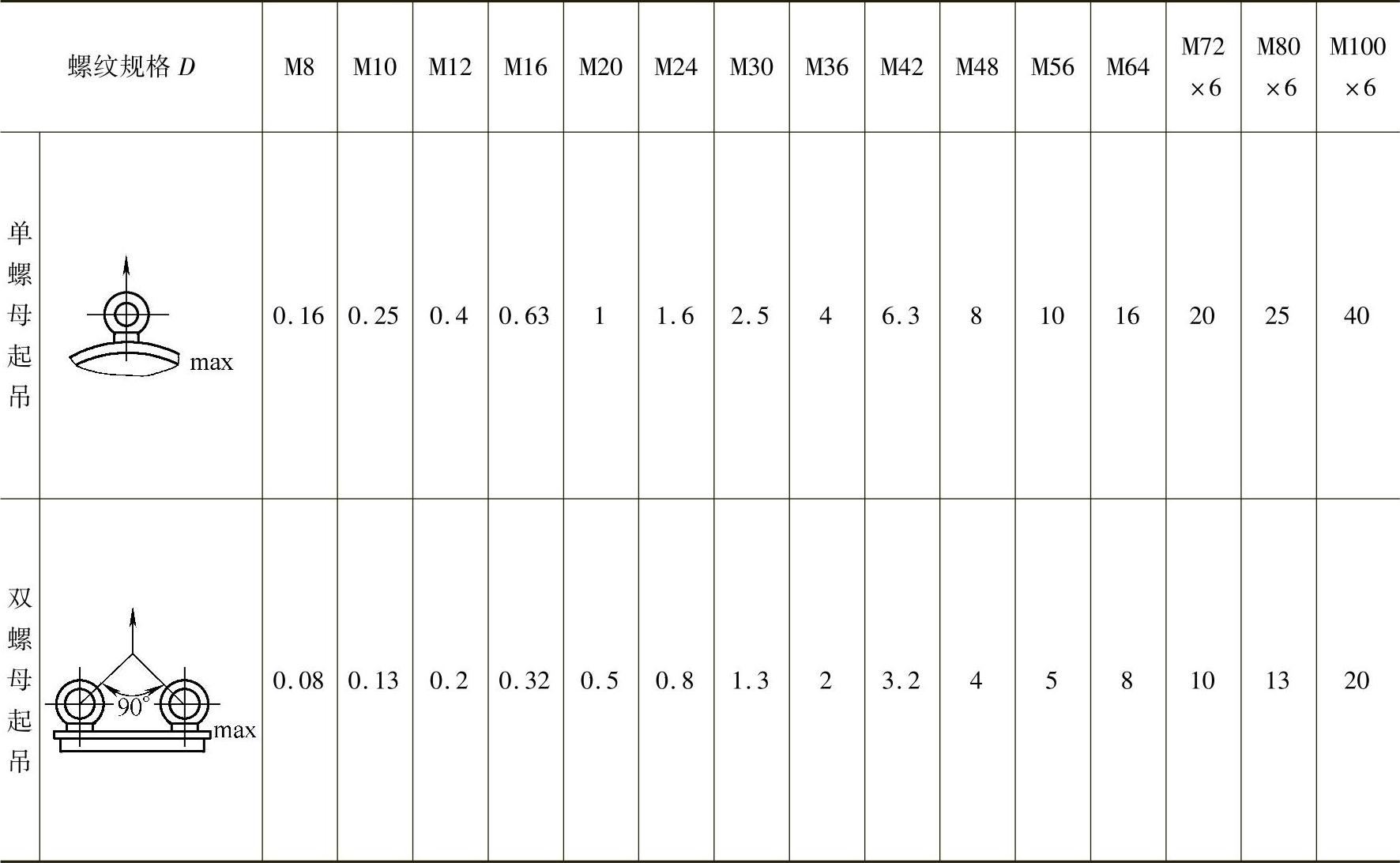

表2.3-168 最大起吊重量 （单位：t）

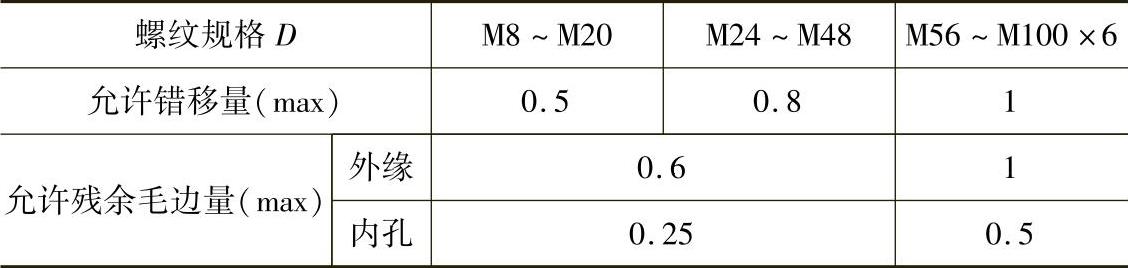

表2.3-169 锻件的允许错移量和允许残余毛边量 （单位：mm）

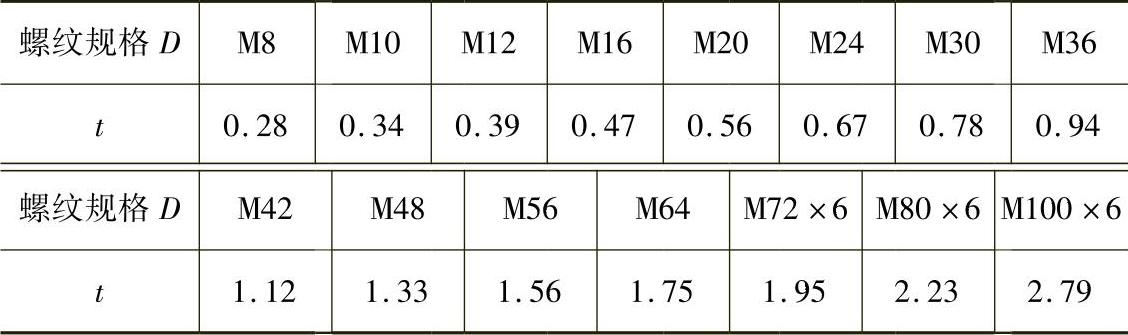

表2.3-170 螺纹轴线对支承面的垂直度公差t （单位：mm）

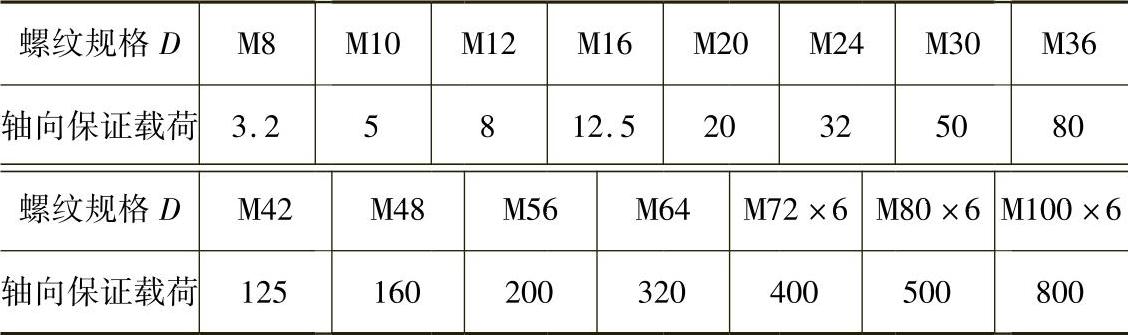

表2.3-171 轴向保证载荷 （单位：kN）
