23.管接头用锁紧螺母和垫圈
（GB/T 5649—2008）
管接头用锁紧螺母如图2.3-48所示，尺寸见表2.3-91。
标记示例：
螺纹规格为M20×1.5，表面镀锌处理的钢制管接头用锁紧螺母的标记：螺母GB/T 5649 M20×1.5。

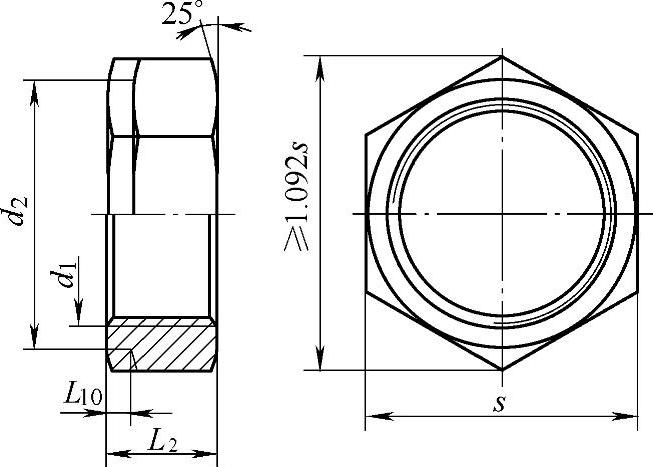

图2.3-48 管接头用锁紧螺母
表2.3-91 尺寸 （单位：mm）
管接头用锁紧垫圈如图2.3-49所示，尺寸见表2.3-92。

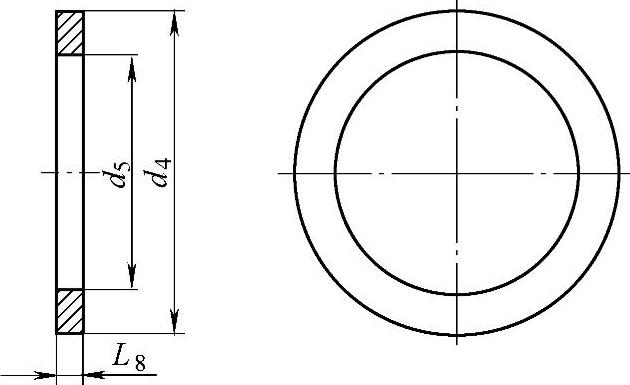

图2.3-49 管接头用锁紧垫圈
标记示例：
与螺纹规格为M20×1.5管接头用锁紧螺母配套使用，不经表面处理的钢制管接头用锁紧垫圈的标记：垫圈GB/T 5649 M20×1.5。

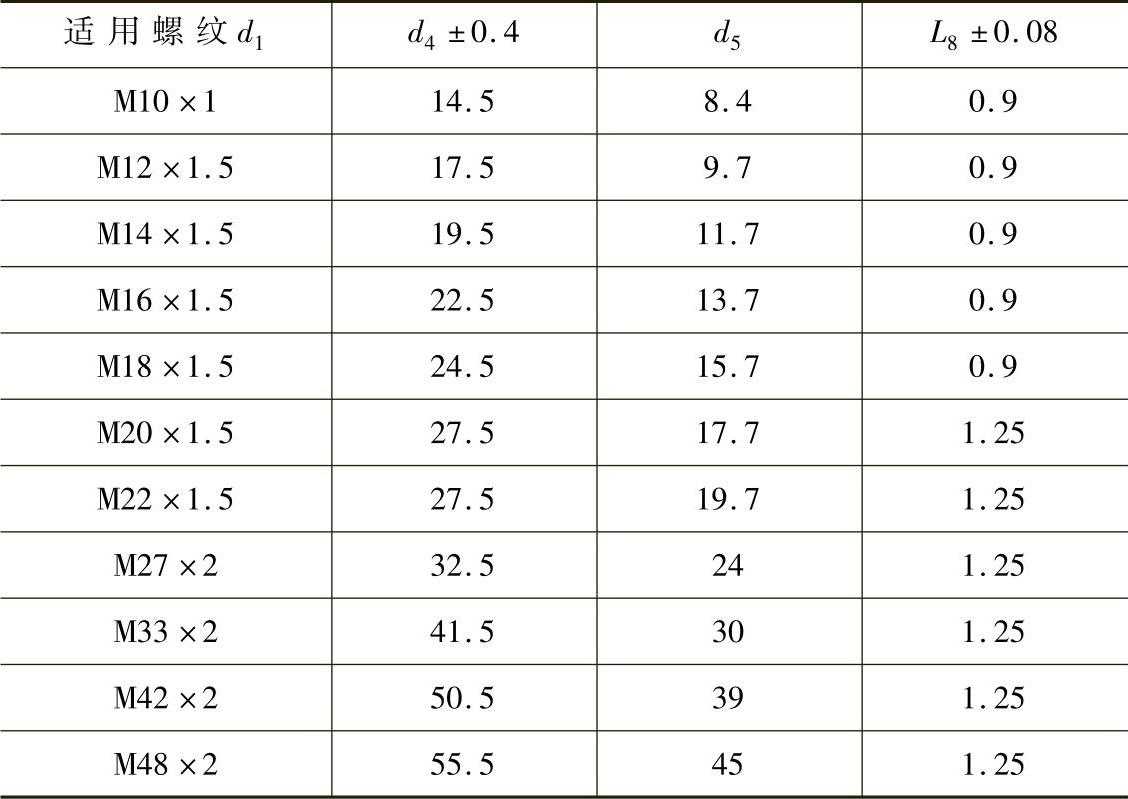

表2.3-92 尺寸 （单位：mm）
