（GB/T 8122—2004）
内径指示表是将活动测头的直线位移通过机械传动转变为百（千）分表指针的角位移，并由百（千）分表进行读数的内尺寸测量工具，如图6.2-29所示。用比较法测量工件圆柱形内孔和深孔的尺寸及其形状误差。

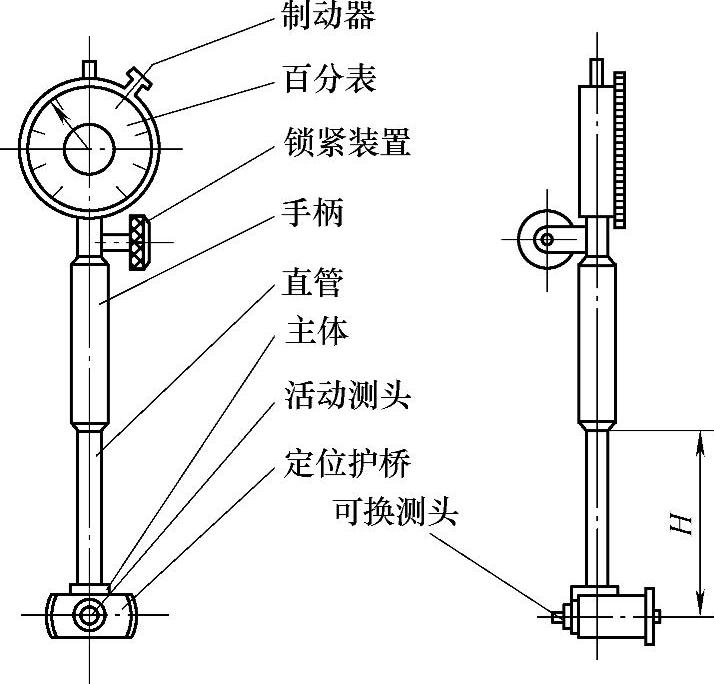

图6.2-29 内径指示表

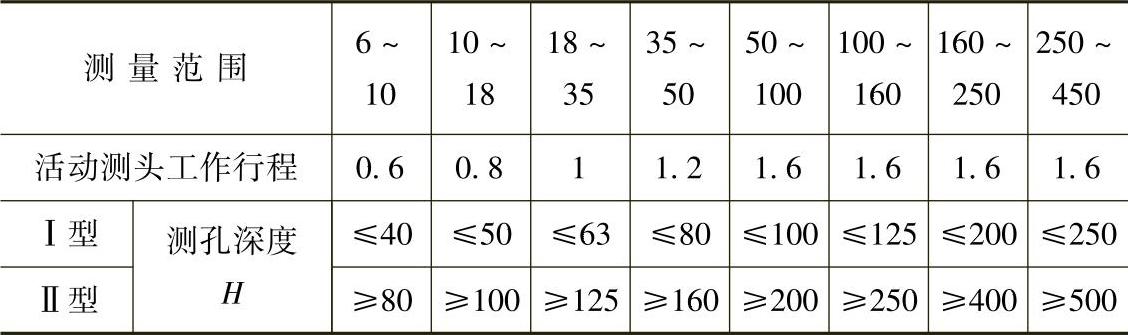

内径百分表的测量范围、活动测头工作行程、测孔深度H见表6.2-20。
表6.2-20 （单位：mm）
注：以活动测头压缩0.1mm时作为活动测头工作过程的起点。
