B级小半圆头低方颈螺栓

2.B级小半圆头低方颈螺栓

（GB/T 801—1998）

B级小半圆头低方颈螺栓如图2.1-28所示，尺寸见表2.1-48，技术条件和引用标准见表2.1-49。

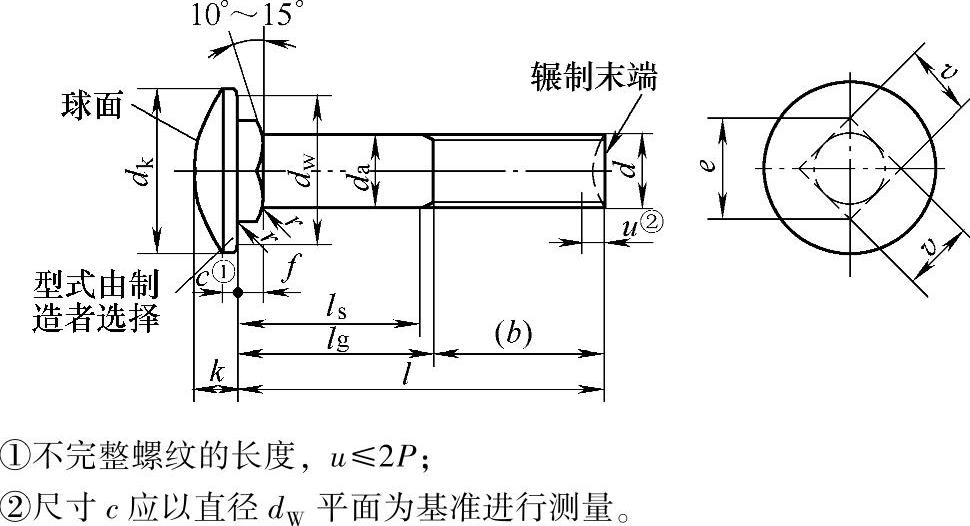

图2.1-28 B级小半圆头低方颈螺栓

标记示例：

螺纹规格d=M12、公称长度l=80mm、性能等级为4.8级、不经表面处理的小半圆头低方颈螺栓的标记：

螺栓GB/T 801M 12×80

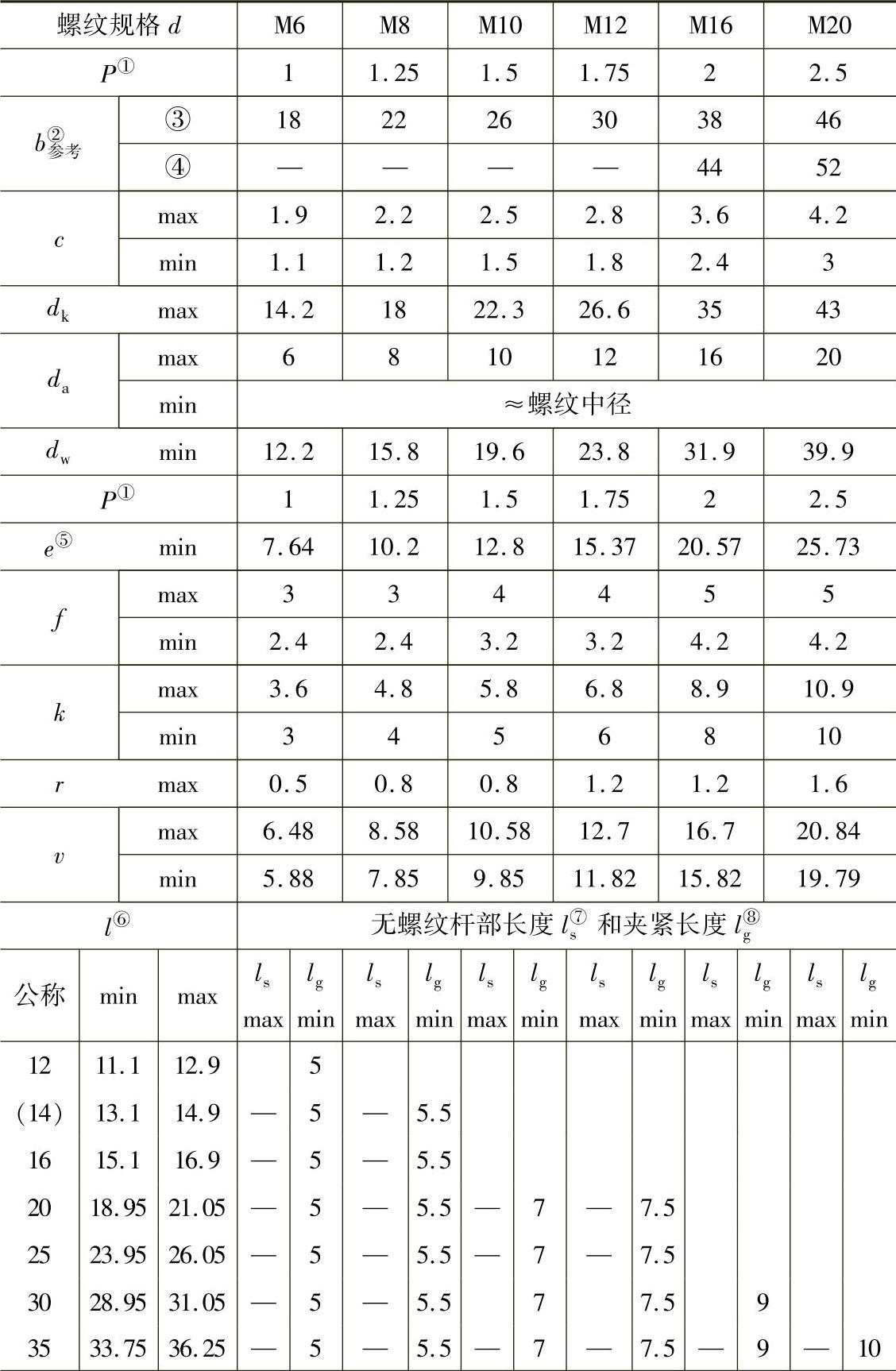

表2.1-48 尺寸 （单位：mm）

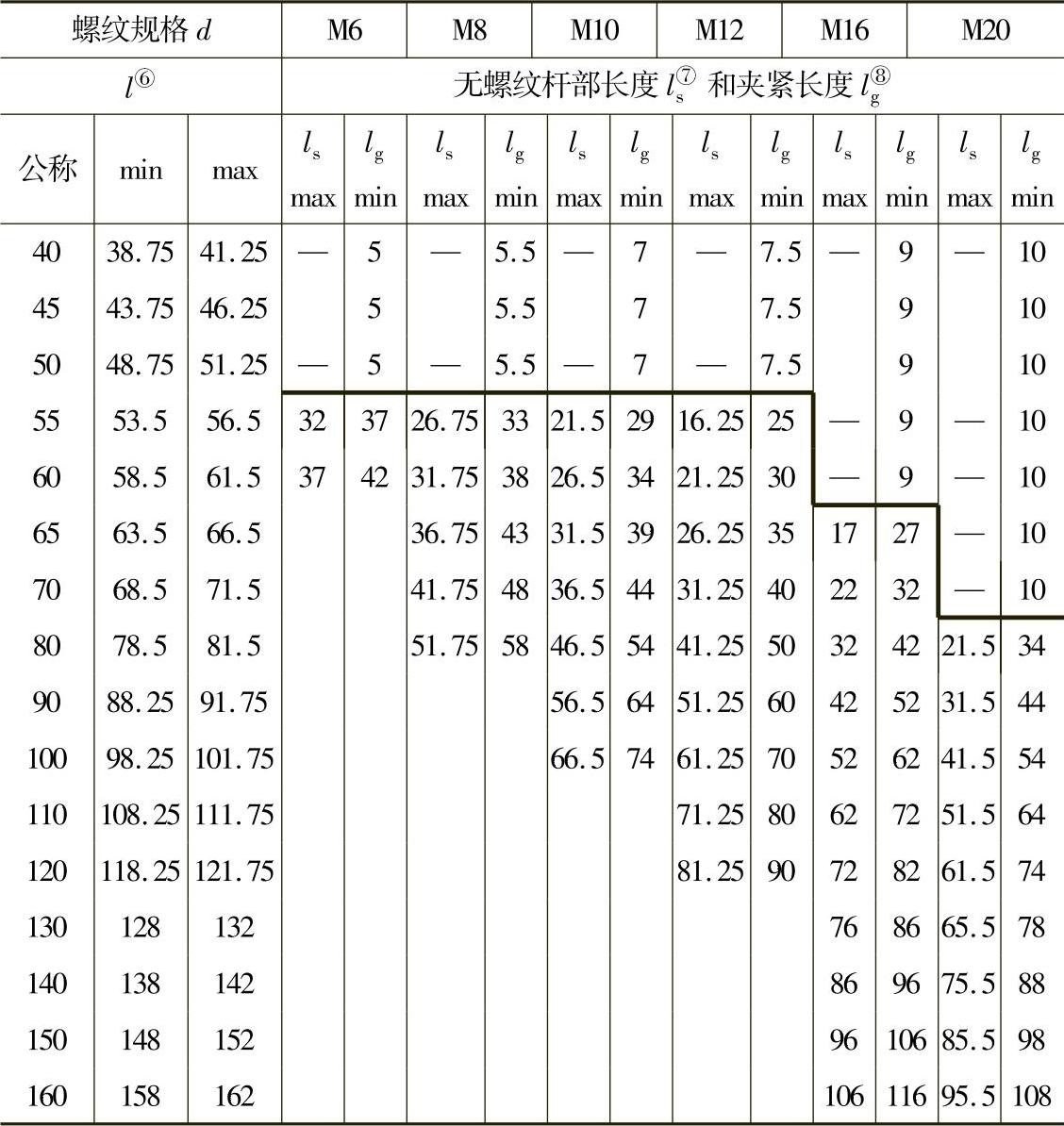

（续）

① P——螺距。

② 公称长度在粗阶梯线以上的螺栓，应制出全螺纹（l_gmax=f_min+2P）。

③ 用于公称长度在粗阶梯线以下和l_公称≤125mm。

④ 用于公称长度125mm＜l_公称≤200mm。

⑤ e_min的测量范围：从支承面起长度等于0.8f_min（e_min=1.3v_min）。

⑥ 公称长度在160mm以上，应采用按20mm递增的尺寸；螺纹长度b见GB/T 3106。

⑦ l_smin=l_gmax-5P。

⑧ l_gmax=l_公称-b。

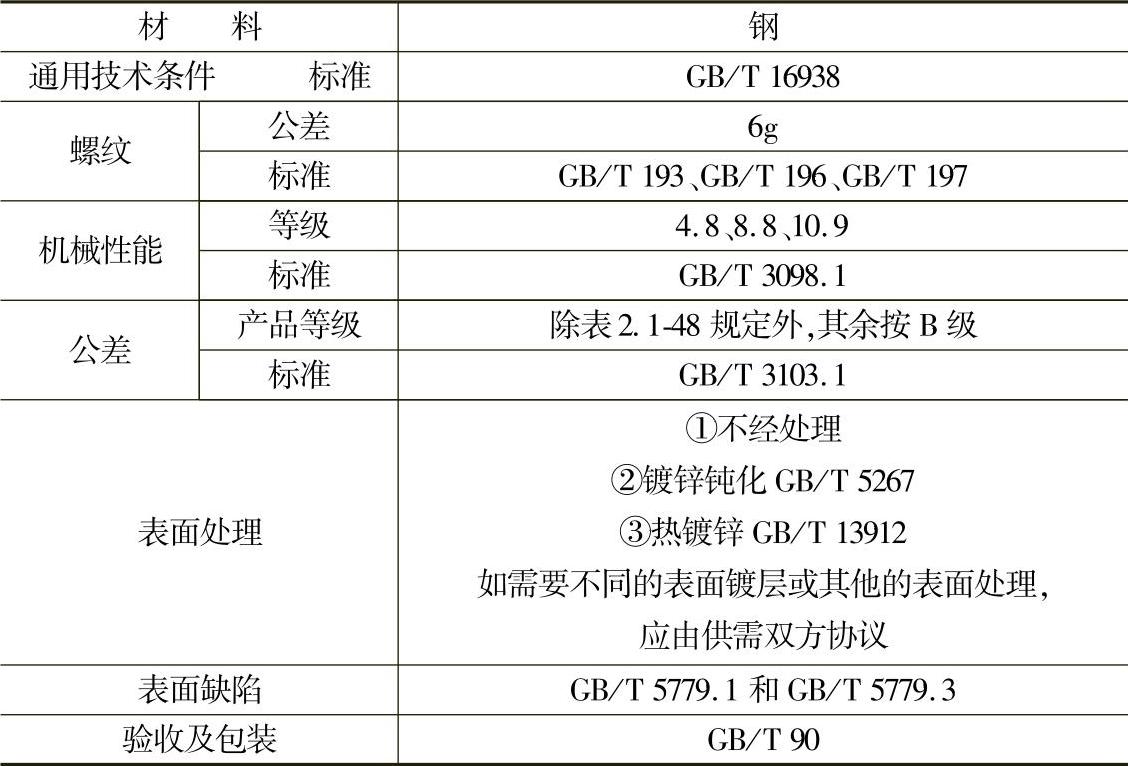

表2.1-49 技术条件和引用标准
