4.4.25 抽芯铆钉
抽芯铆钉如图4.4-24所示，尺寸见表4.4-40～表4.4-45。

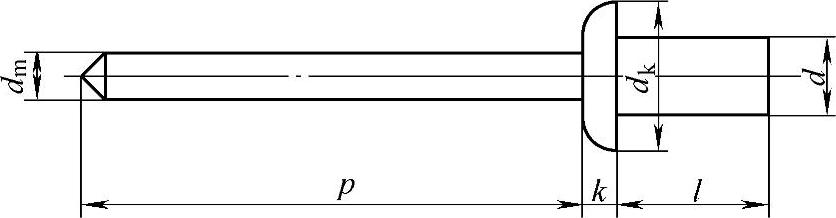

图4.4-24 抽芯铆钉

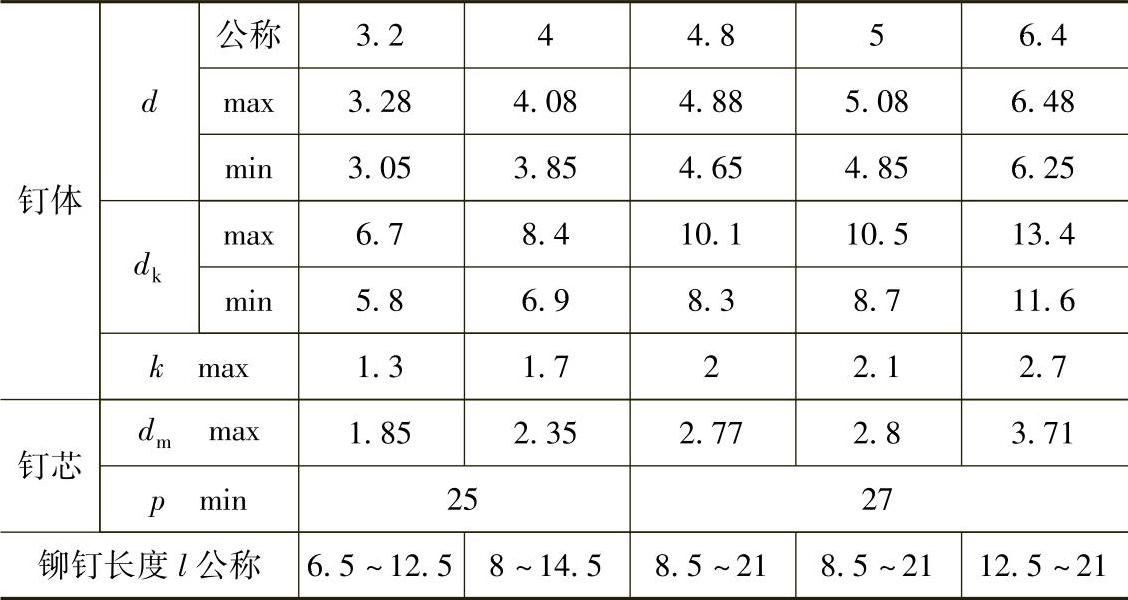

表4.4-40 11级封闭型平圆头抽芯铆钉（GB/T 12615.1—2004）的尺寸规格 （单位：mm）
注：1.钉体材料为5056，钉芯材料为10、15、35、45。
2.公称长度系列：6.5mm、8mm、8.5mm、9.5mm、11mm、12.5mm、13mm、14.5mm、15.5mm、16mm、18mm、21mm。

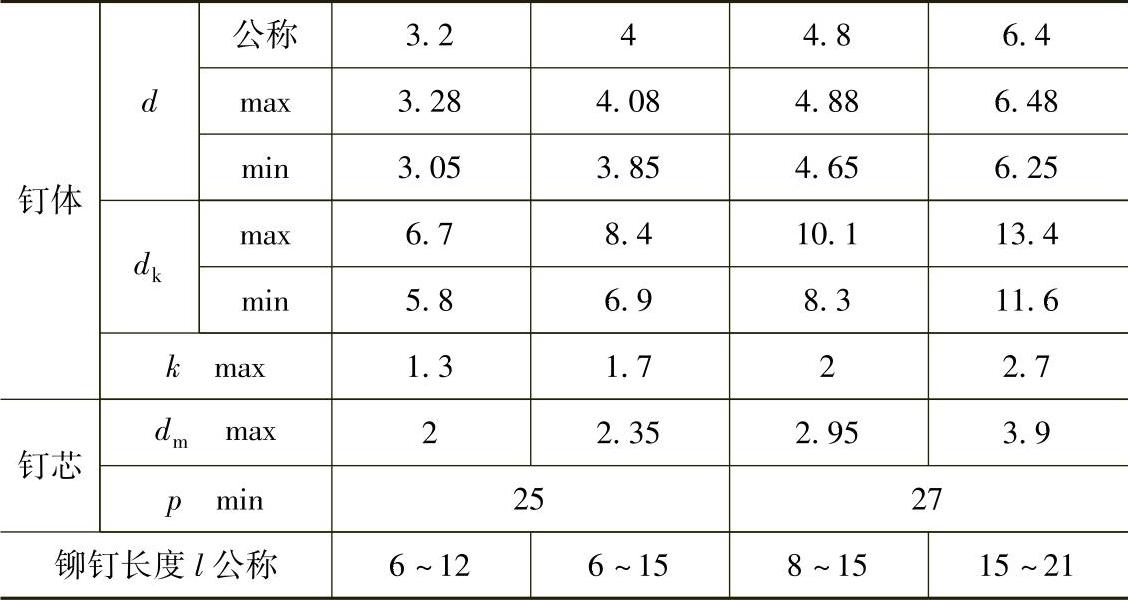

表4.4-41 30级封闭型平圆头抽芯铆钉（GB/T 12615.2—2004）的尺寸规格 （单位：mm）
注：1.钉体材料为08F，钉芯材料为10、15、35、45。
2.公称长度系列：6mm、8mm、10mm、12mm、13mm、15mm、16mm、21mm。

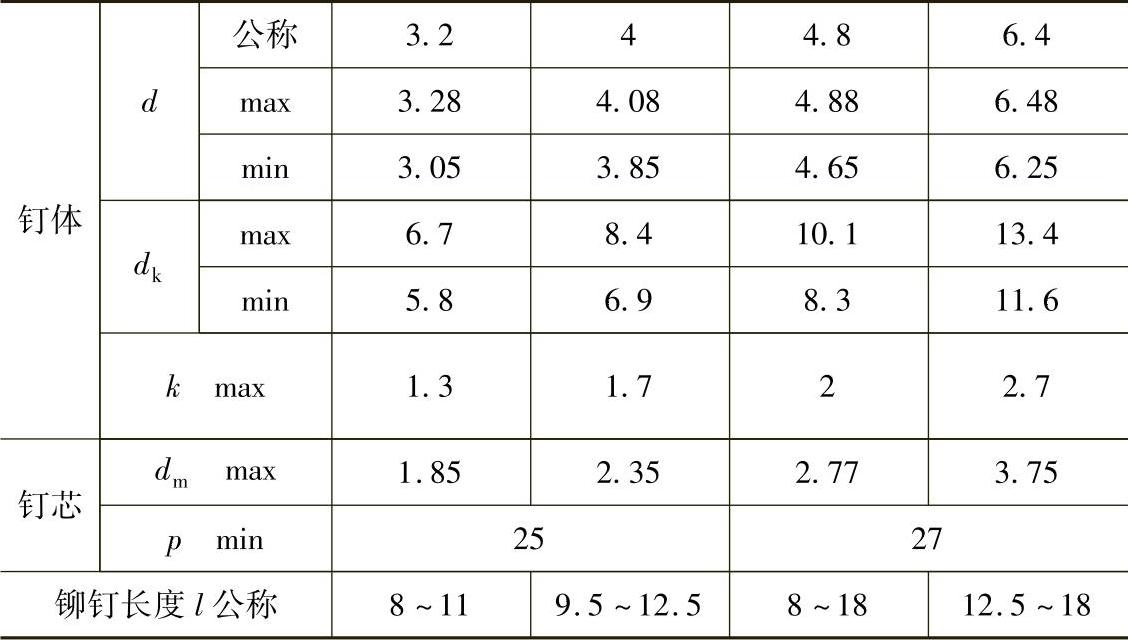

表4.4-42 06级封闭型平圆头抽芯铆钉（GB/T 12615.3—2004）的尺寸规格 （单位：mm）
注：1.钉体材料为1035，钉芯材料为7A03、5183。
2.公称长度系列：8mm、9.5mm、11.5mm、12.5mm、14.5mm、18mm。

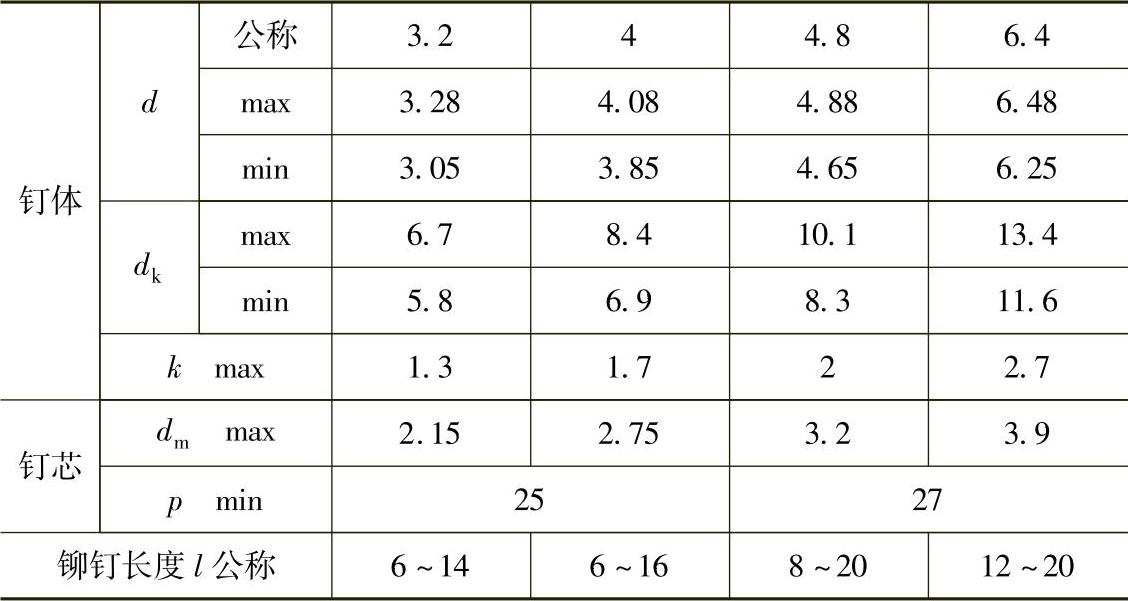

表4.4-43 51级封闭型平圆头抽芯铆钉（GB/T 12615.4—2004）的尺寸规格 （单位：mm）
注：1.钉体材料为0Cr18Ni9、1Cr18Ni9，钉芯材料为0Cr18Ni9、2Cr13。
2.公称长度系列：6mm、8mm、10mm、12mm、14mm、16mm、20mm。

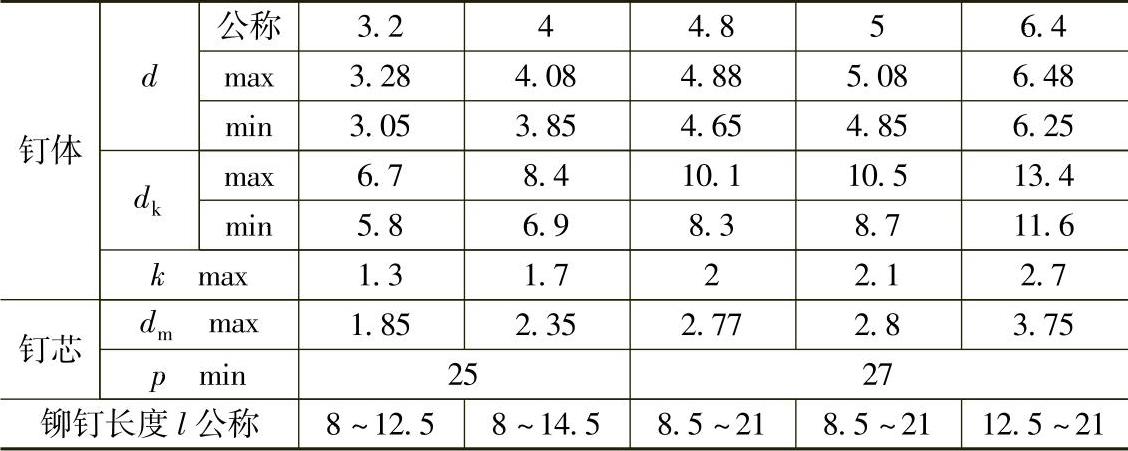

表4.4-44 11级封闭型平圆头抽芯铆钉（GB/T 12615.5—2004）的尺寸规格 （单位：mm）
注：1.钉体材料为5056，钉芯材料为10、15、35、45。
2.公称长度系列：8mm、8.5mm、9.5mm、11mm、12.5mm、13mm、14.5mm、15.5mm、16mm、18mm、21mm。

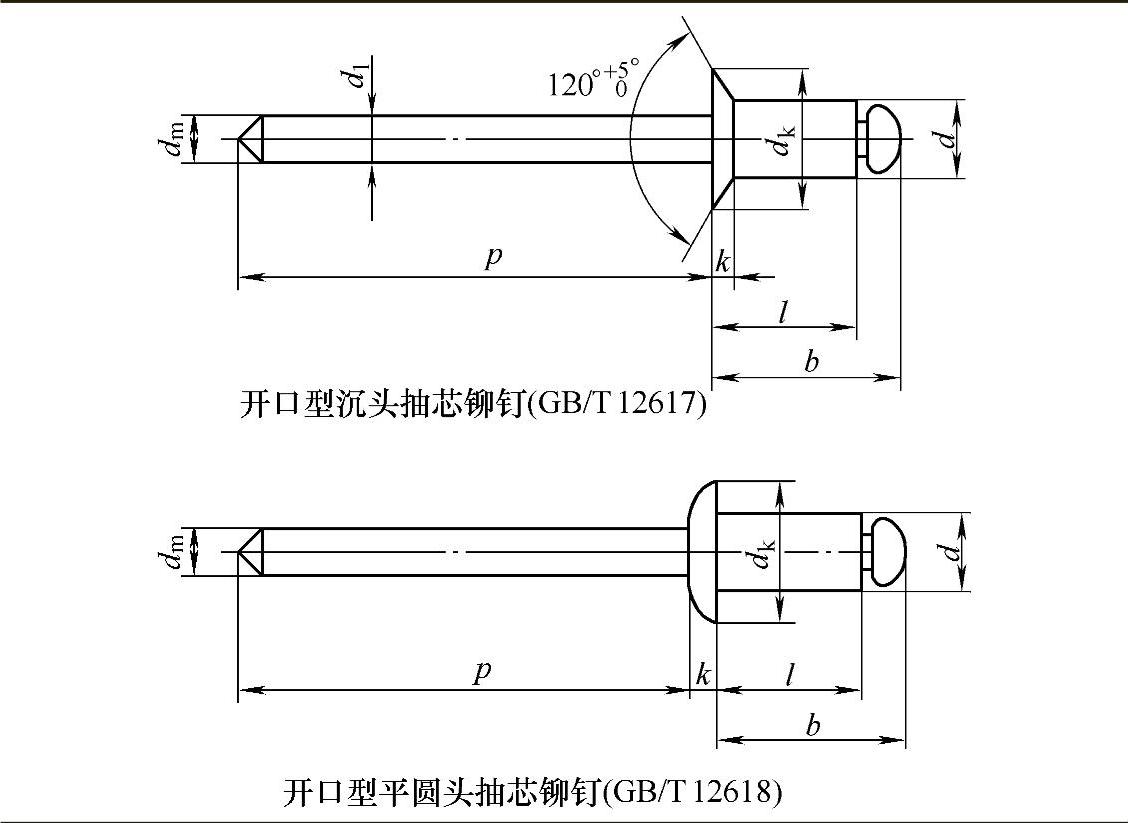

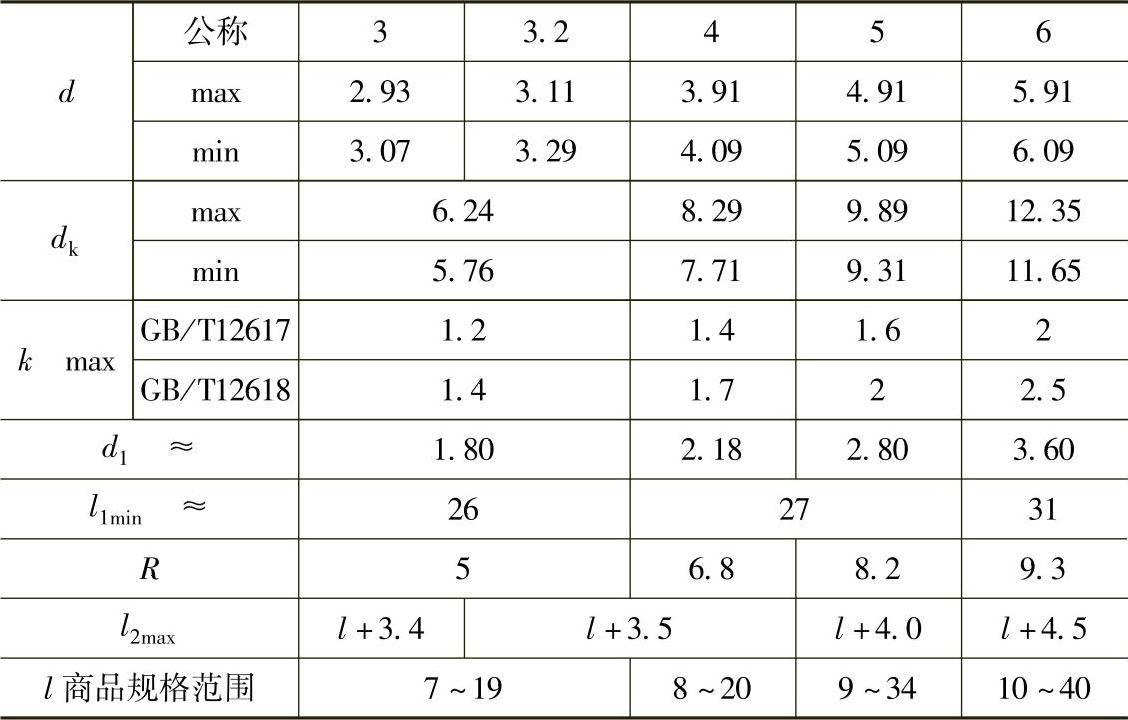

表4.4-45 开口型沉头和开口型扁圆头抽芯铆钉的（GB/T 12617、12618—2006）尺寸规格 （单位：mm）
（续）
注：1.尽可能不采用括号内的规格。
2.公称长度系列为：6～20mm（1mm进级）、22～40mm（2mm进级）。
