1.7 紧固应力截面积和承载面积

如图1.7-1所示，紧固件应力截面积和承载面积见表1.7-1和表1.7-2（摘自GB/T 16823.1—1997）。

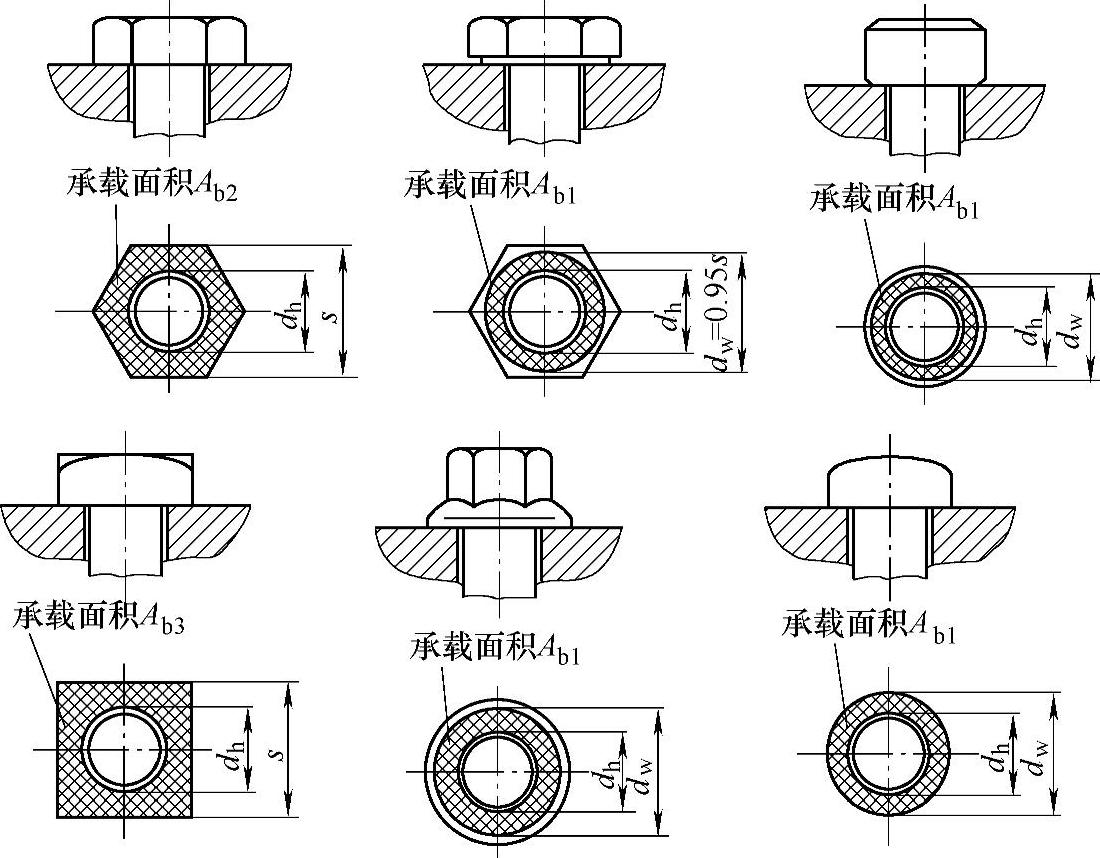

图1.7-1 典型紧固件的承载面积

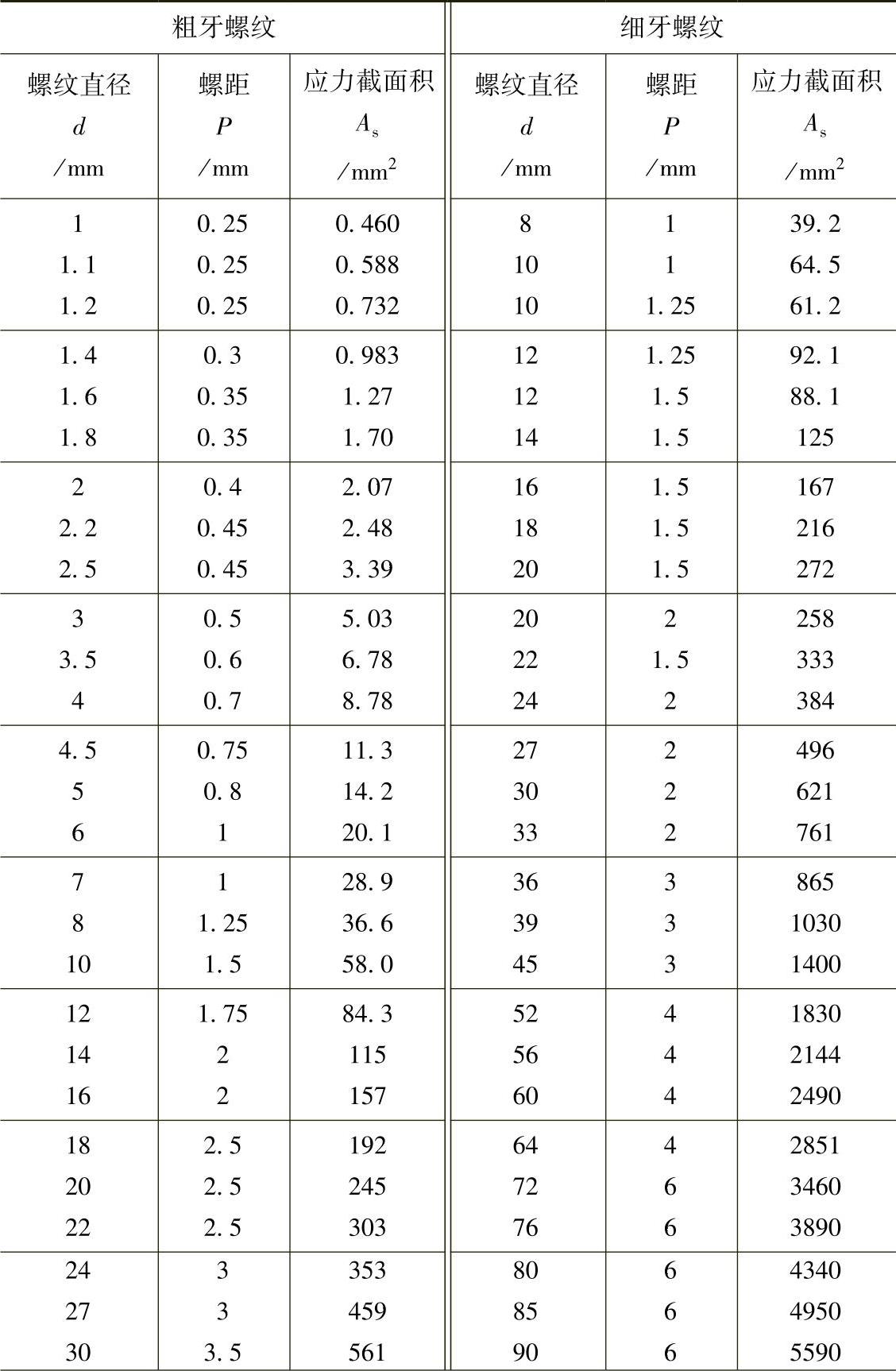

表1.7-1 应力截面积值

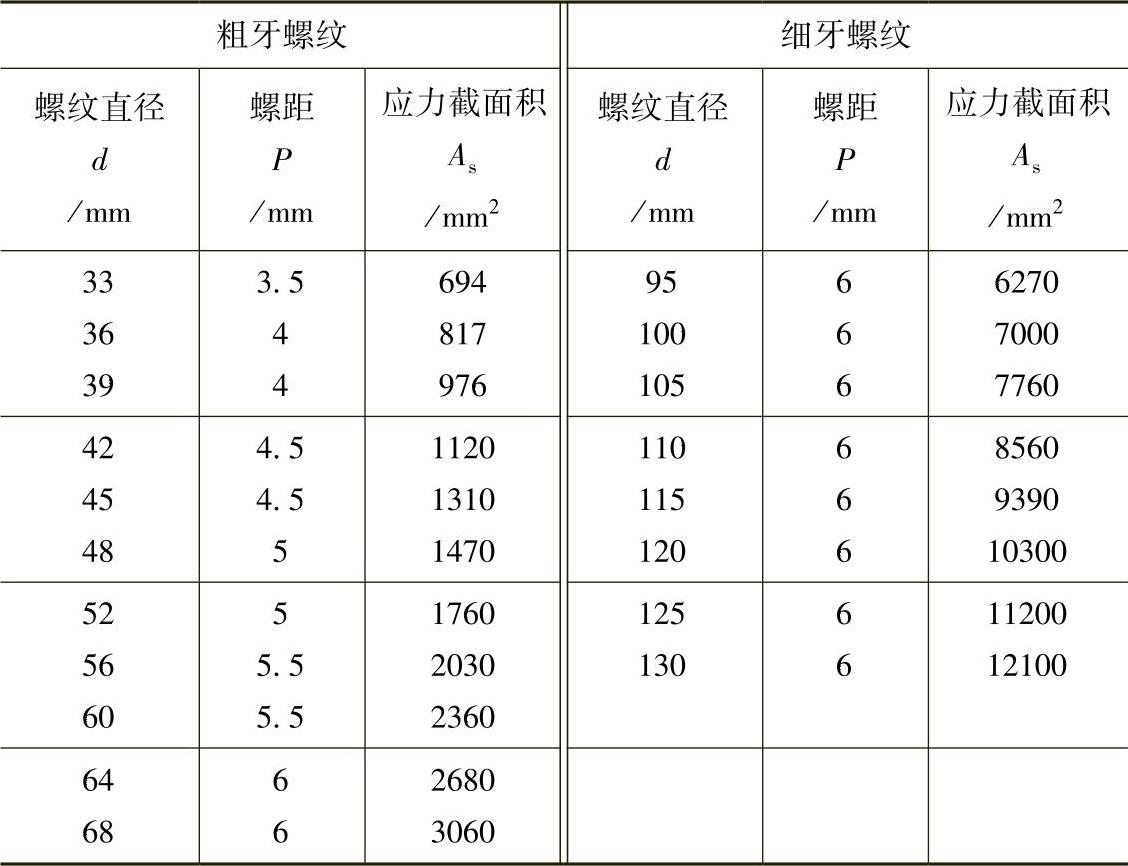

（续）

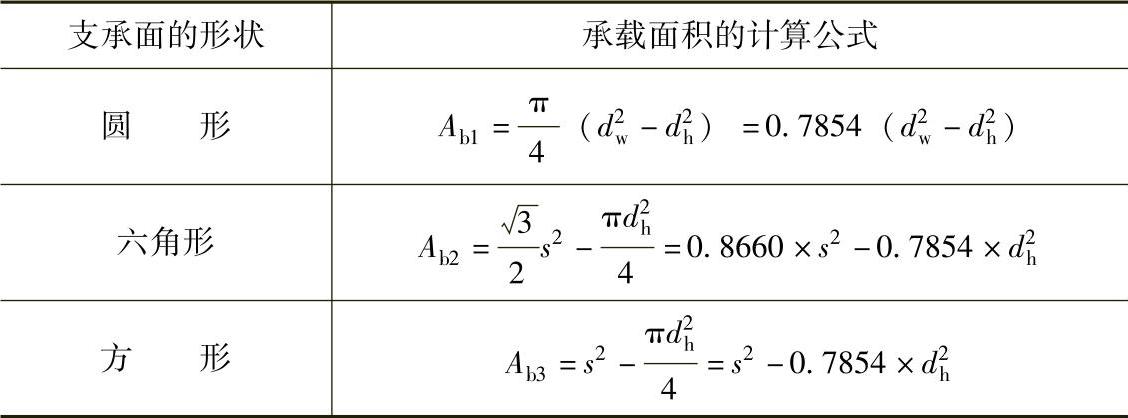

表1.7-2 支承面形状的计算公式

注：A_b1—圆形支承面的承载面积（mm²）；

A_b2—六角形支承面的承载面积（mm²）；

A_b3—方形支承面的承载面积（mm²）；

d_w—支承面或垫圈面直径（mm），见GB 5276；

s—六角或方形的对边宽度（mm），见GB 5276；

d_h—螺栓或螺钉通孔直径（mm），按GB 5277选取。
