统一螺纹圆板牙

1.统一螺纹圆板牙

（JB/T 8824.5—1998）

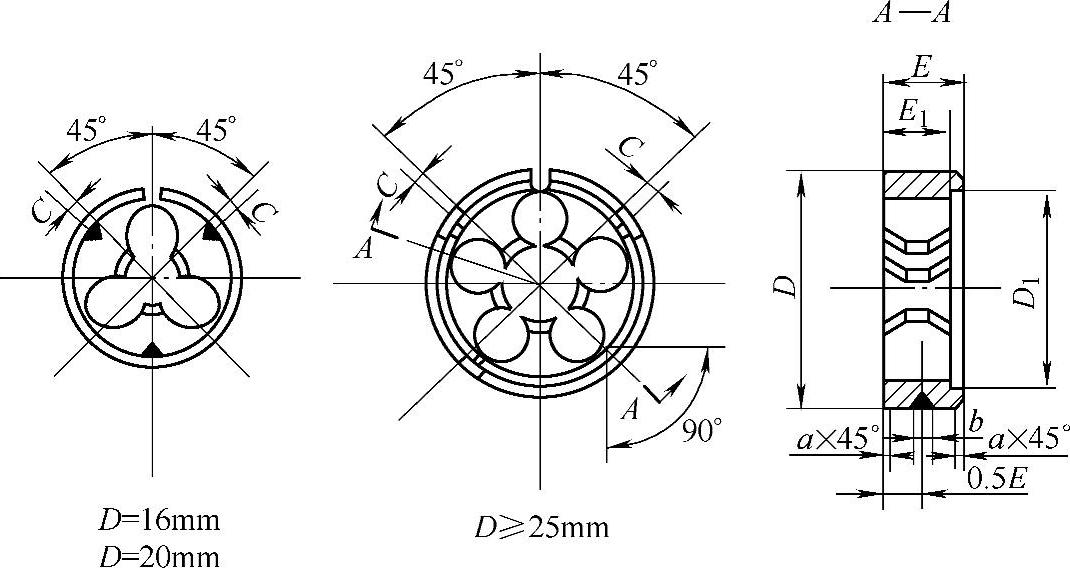

圆板牙的型式如图6.1-9所示，尺寸在表6.1-18、表6.1-19中给出。

图6.1-9 圆板牙

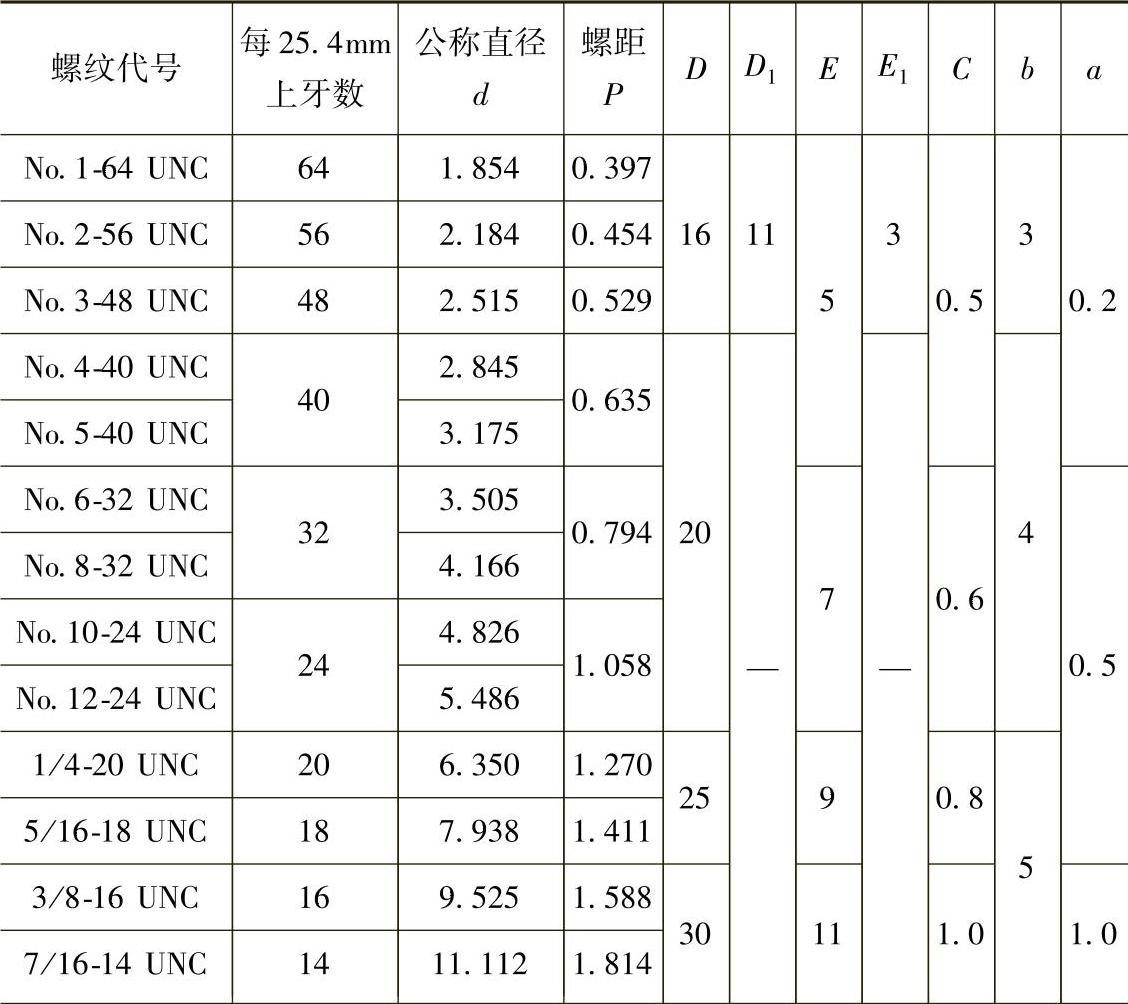

表6.1-18 UNC尺寸 （单位：mm）

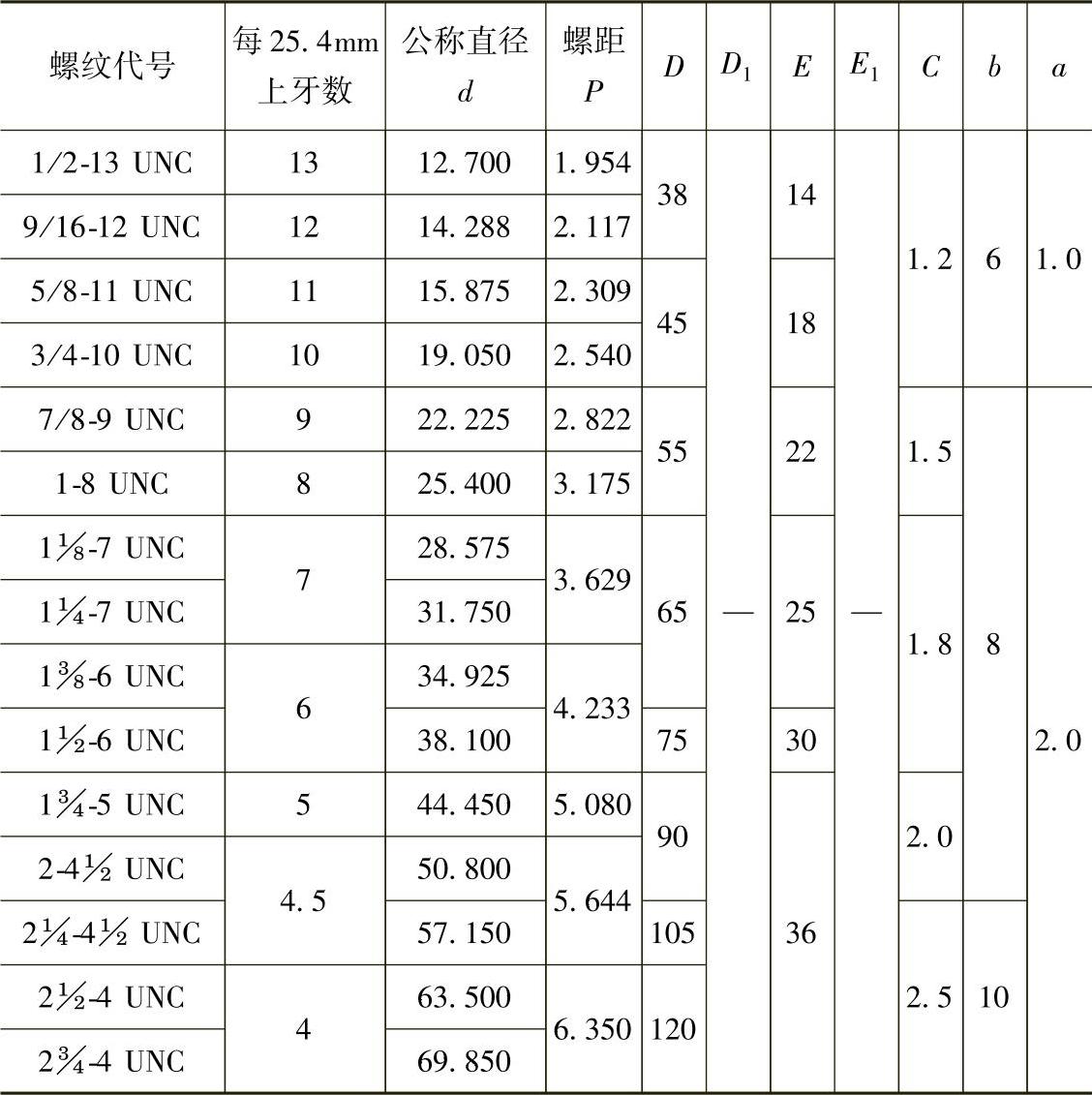

（续）

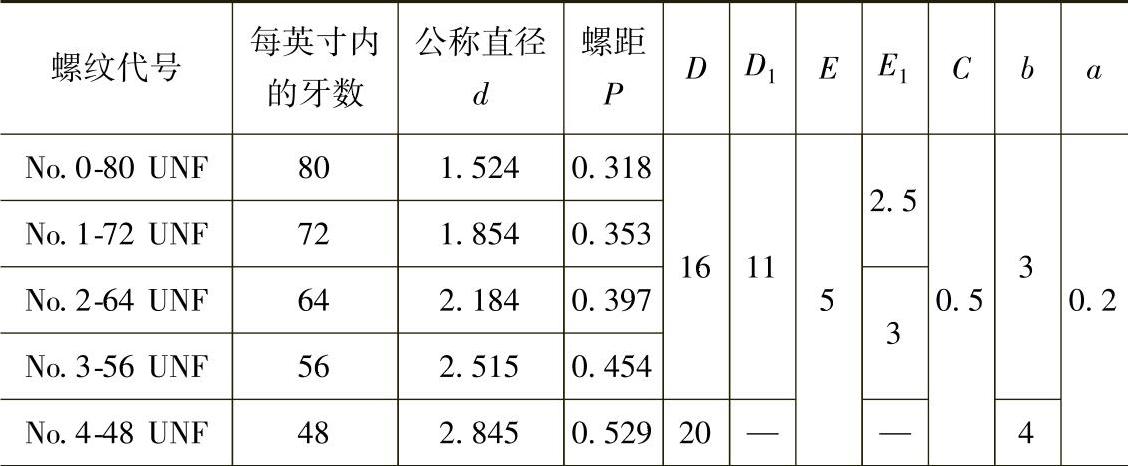

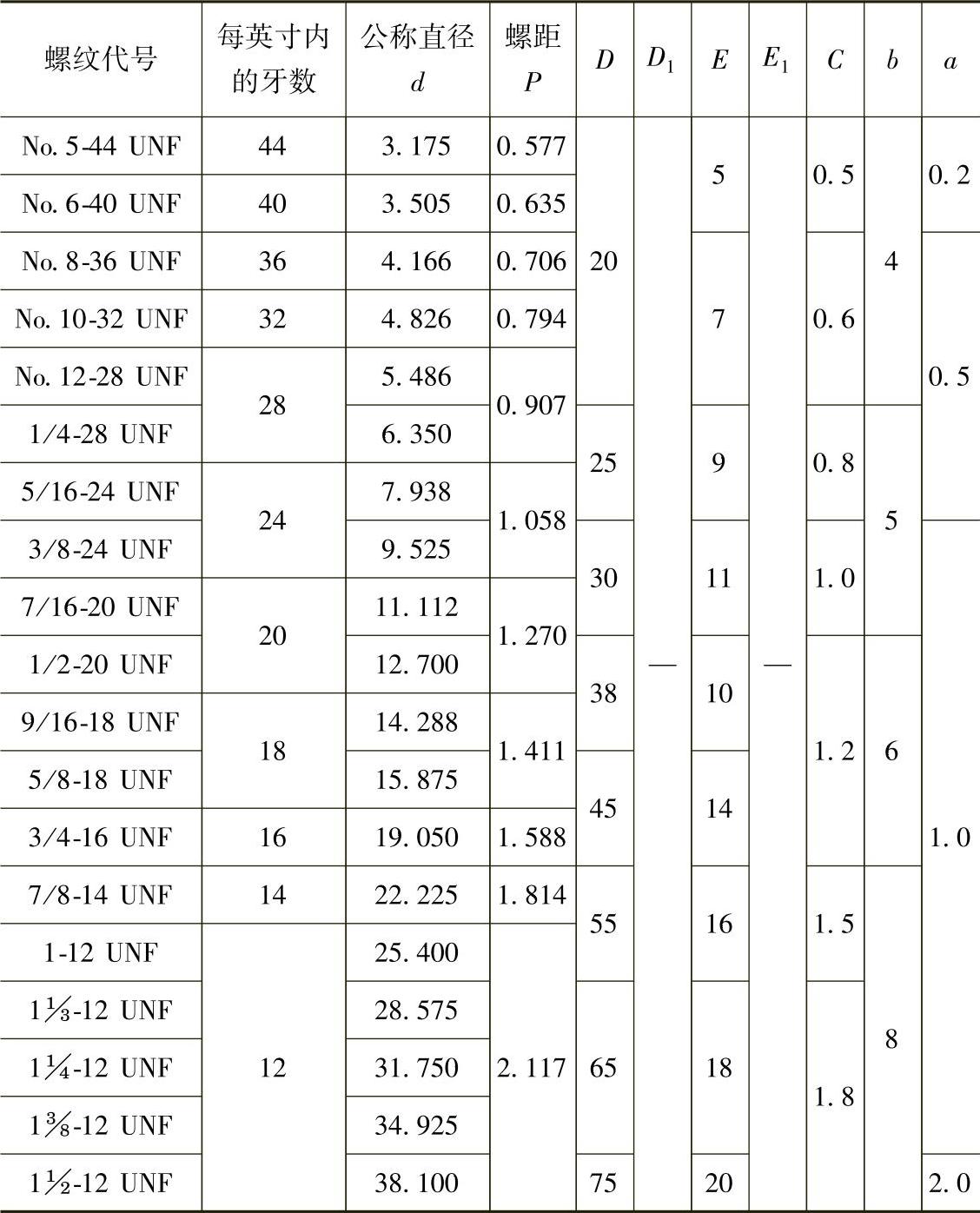

表6.1-19 UNF尺寸 （单位：mm）

（续）

标记示例：

粗牙统一螺纹，螺纹代号1/4-20 UNC，每英寸上为20牙，1A公差带的圆板牙：

统一螺纹圆板牙1/4-20 UNC-1A JB/T 8824.5—1998。

细牙统一螺纹，螺纹代号5/16-24 UNF，每英寸上为24牙，2A公差带的圆板牙：

统一螺纹圆板牙5/16-24 UNF-2A JB/T 8824.5—1998。

注：统一左螺纹圆板牙应在代号之后加“L”字母，如3/8-16UNCL，其余不变。
