成组游动托板自锁螺母支架

17.成组游动托板自锁螺母支架

(GB/T 1340—1988)

成组游动托板自锁螺母支架如图2.3-40所示,尺寸见表2.3-81,间距l的取值见表2.3-82,材料及热处理见表2.3-83。

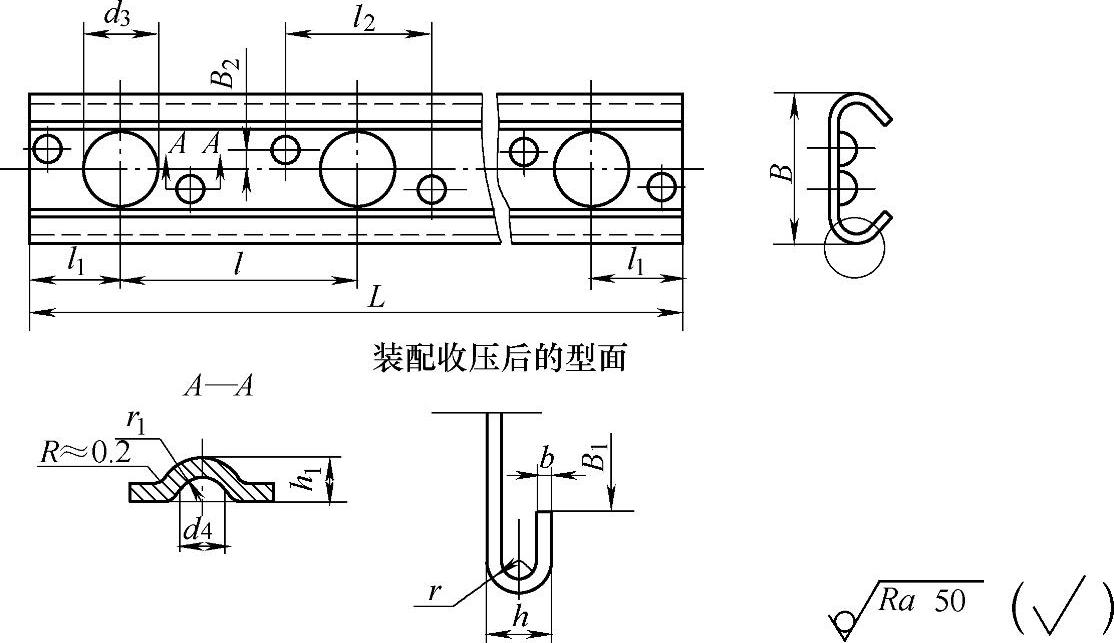

图2.3-40 成组游动托板自锁螺母支架

标记示例:

螺纹规格d=M6,l=35mm,L=200mm的成组游动托板自锁螺母支架的标记:GB/T 13406×35×200。

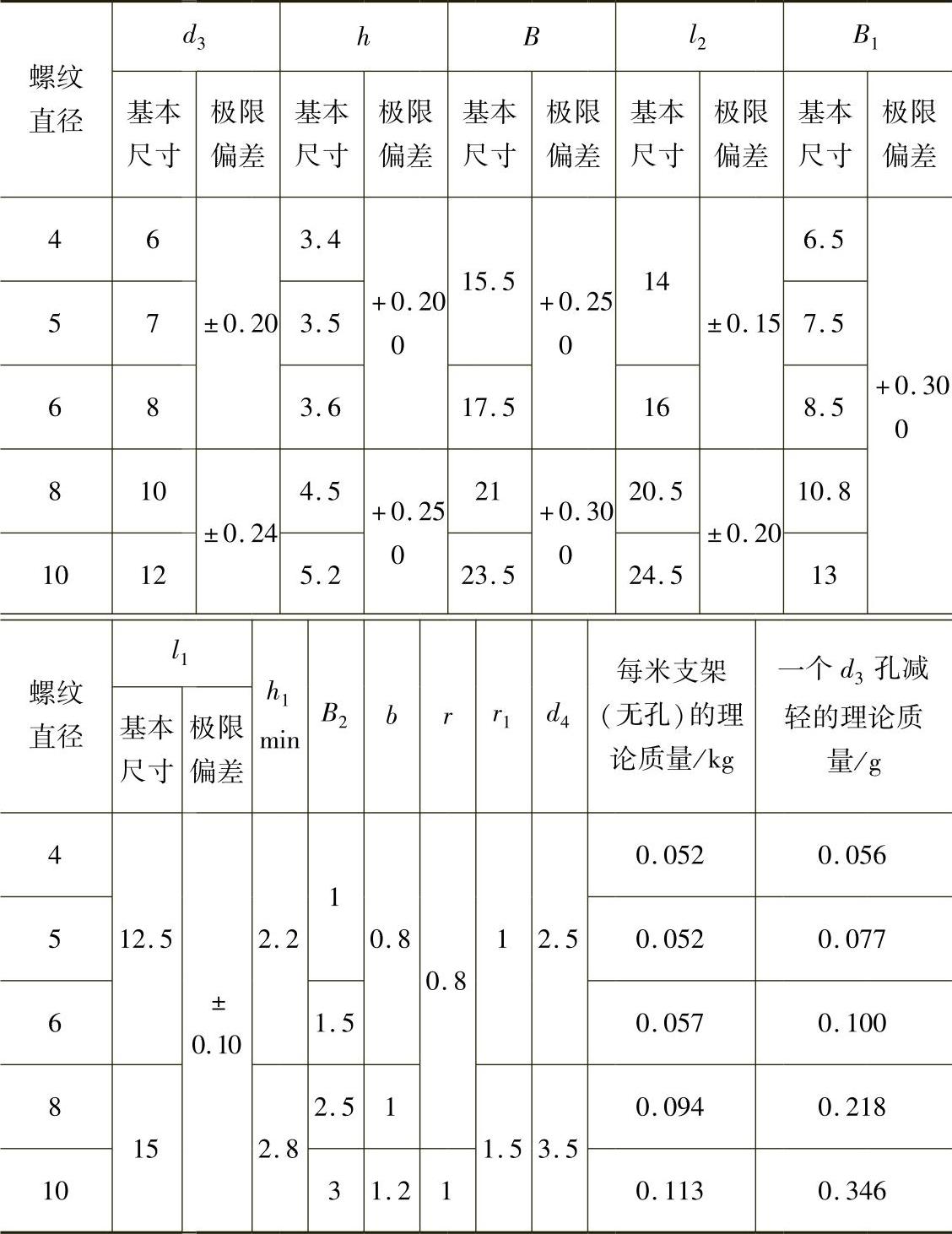

表2.3-81 尺寸 (单位:mm)


注:间距l按下表选取。

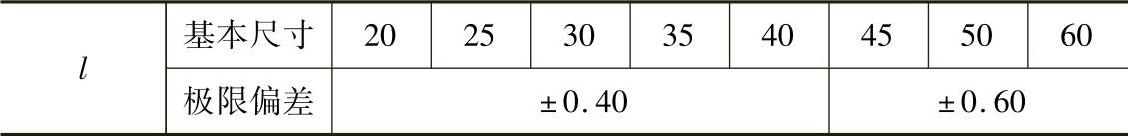

表2.3-82间距l (单位:mm)

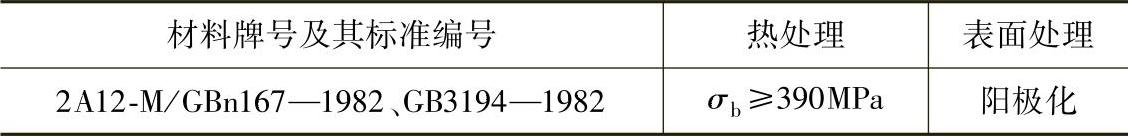

表2.3-83成组游动托板自锁螺母支架的材料、热处理及表面处理


允许凸点分布在支架的对称轴线上(即B2=0)。其他技术要求按GB 943—1988。
