统一螺纹搓丝板

1.统一螺纹搓丝板

（JB/T 8824.6—1998）

搓丝板的型式如图6.1-19所示，尺寸在表6.1-44、表6.1-54和表6.1-64中给出。

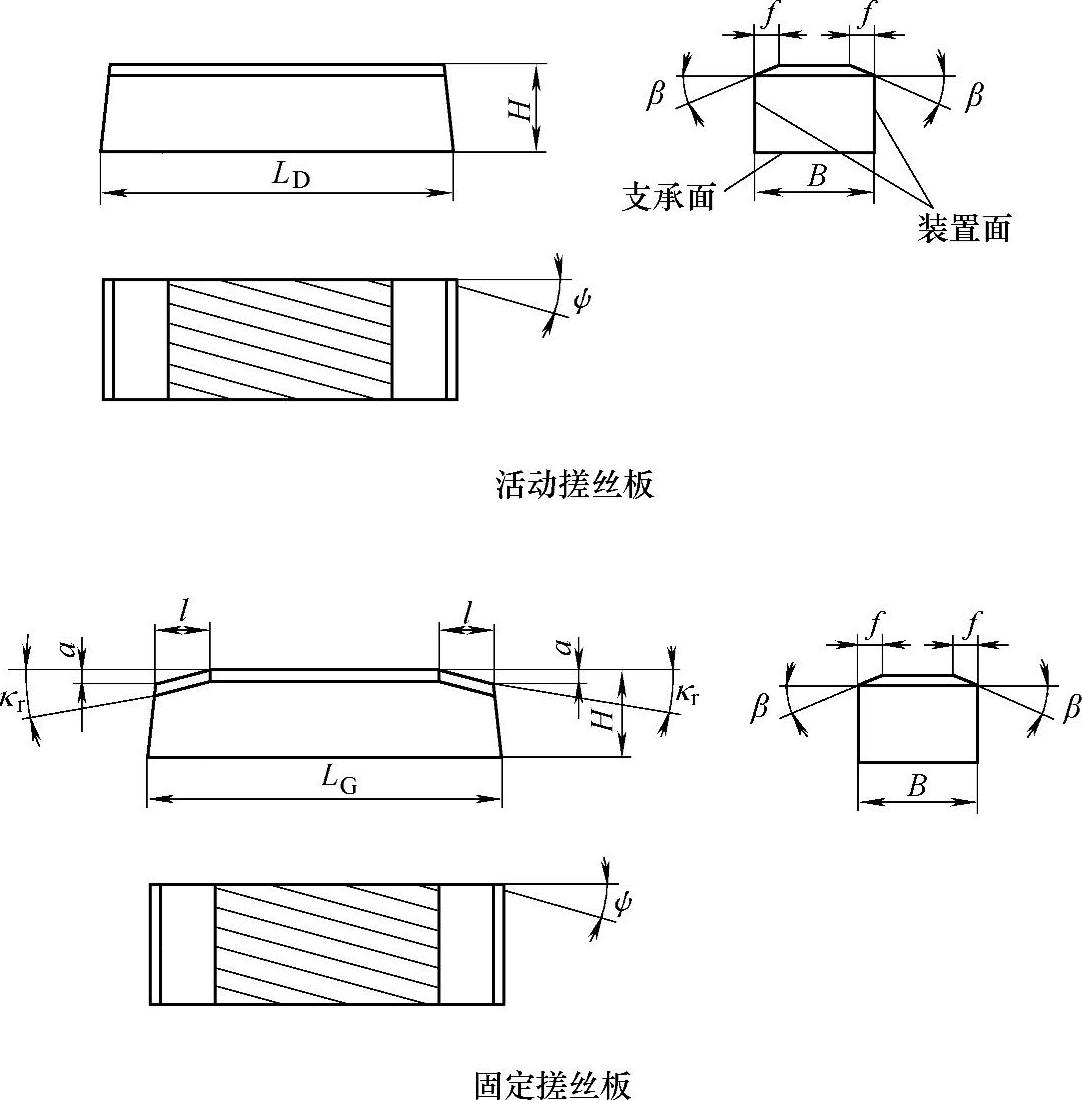

图6.1-19 统一螺纹搓丝板

注：加工d＜6.350mm的螺纹的搓丝板安装角度也可制成90°。

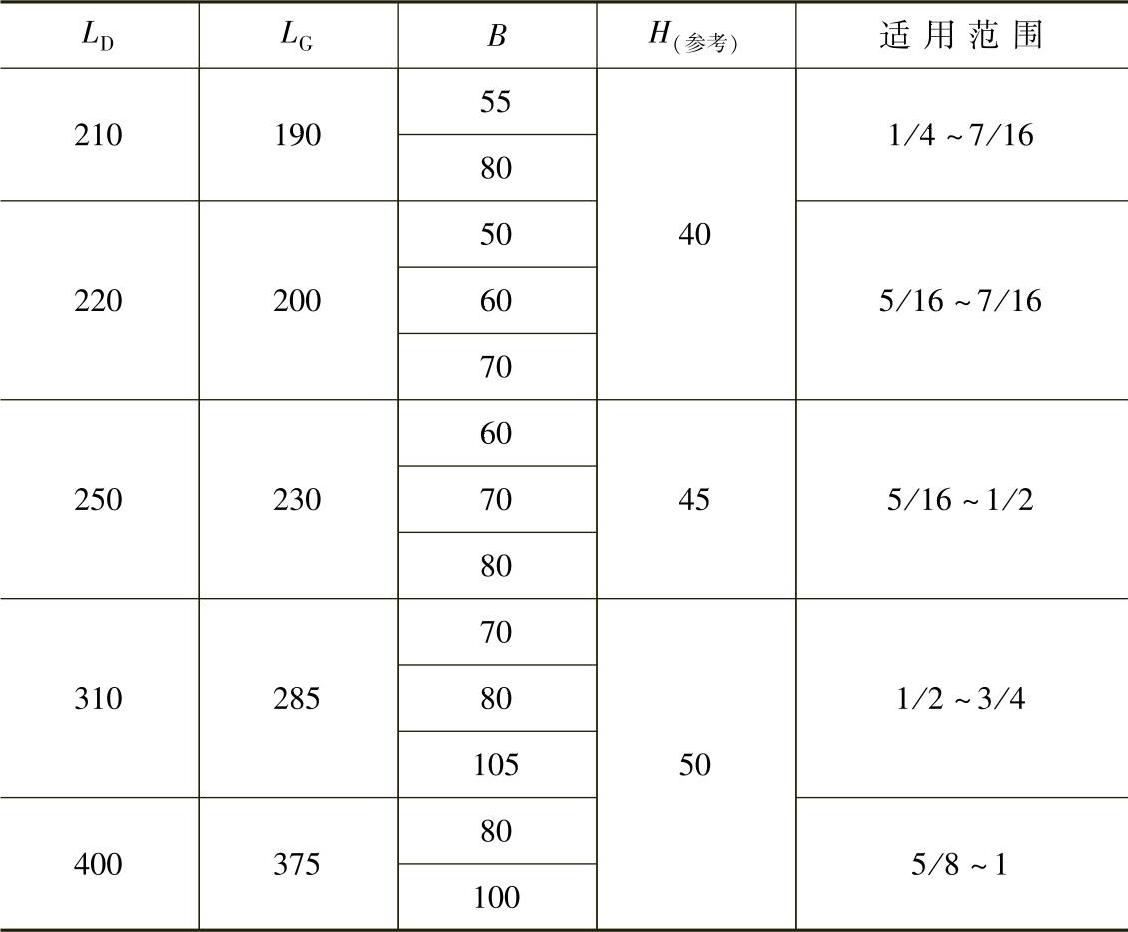

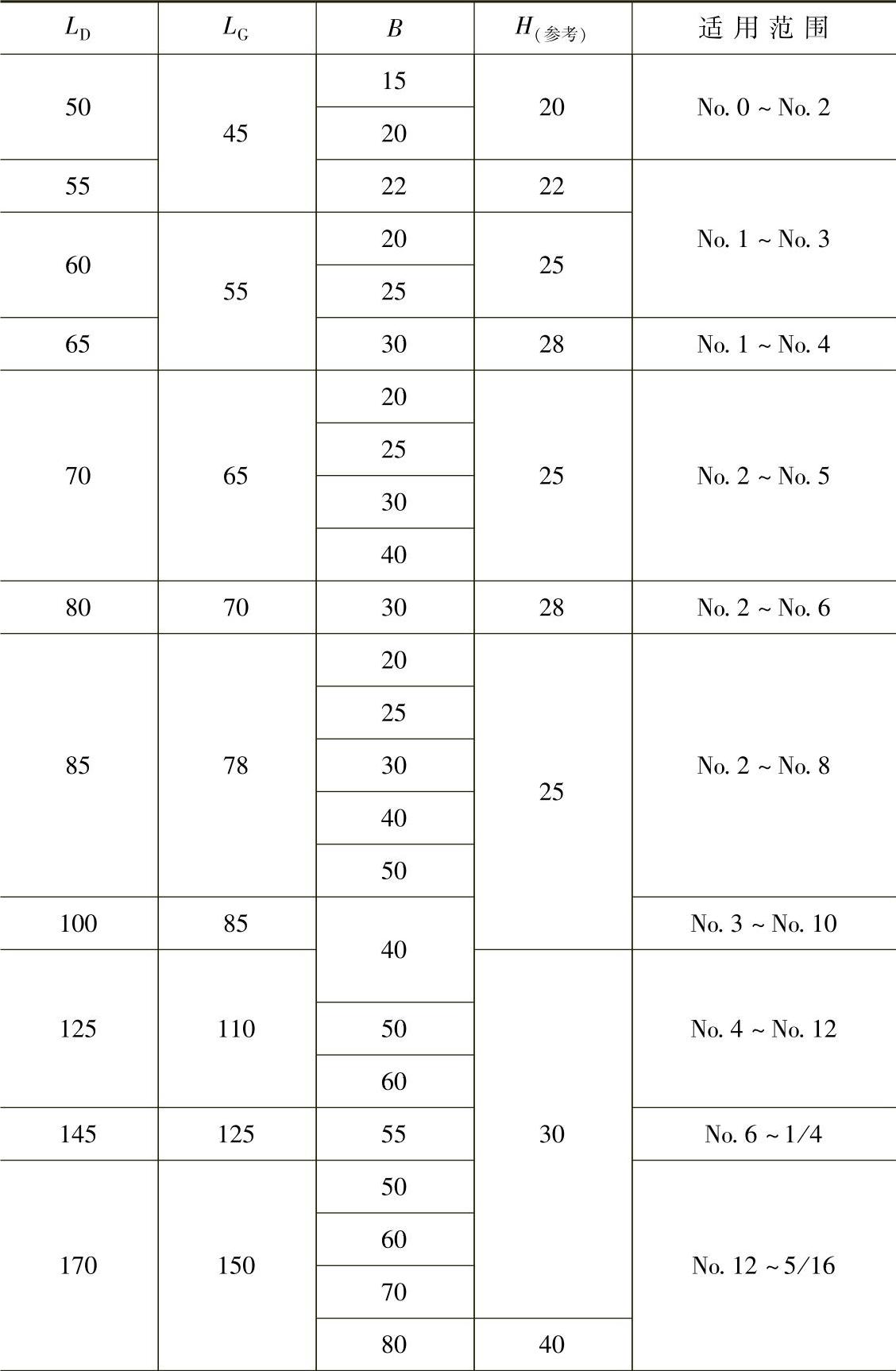

表6.1-44 尺寸（1） （单位：mm）

（续）

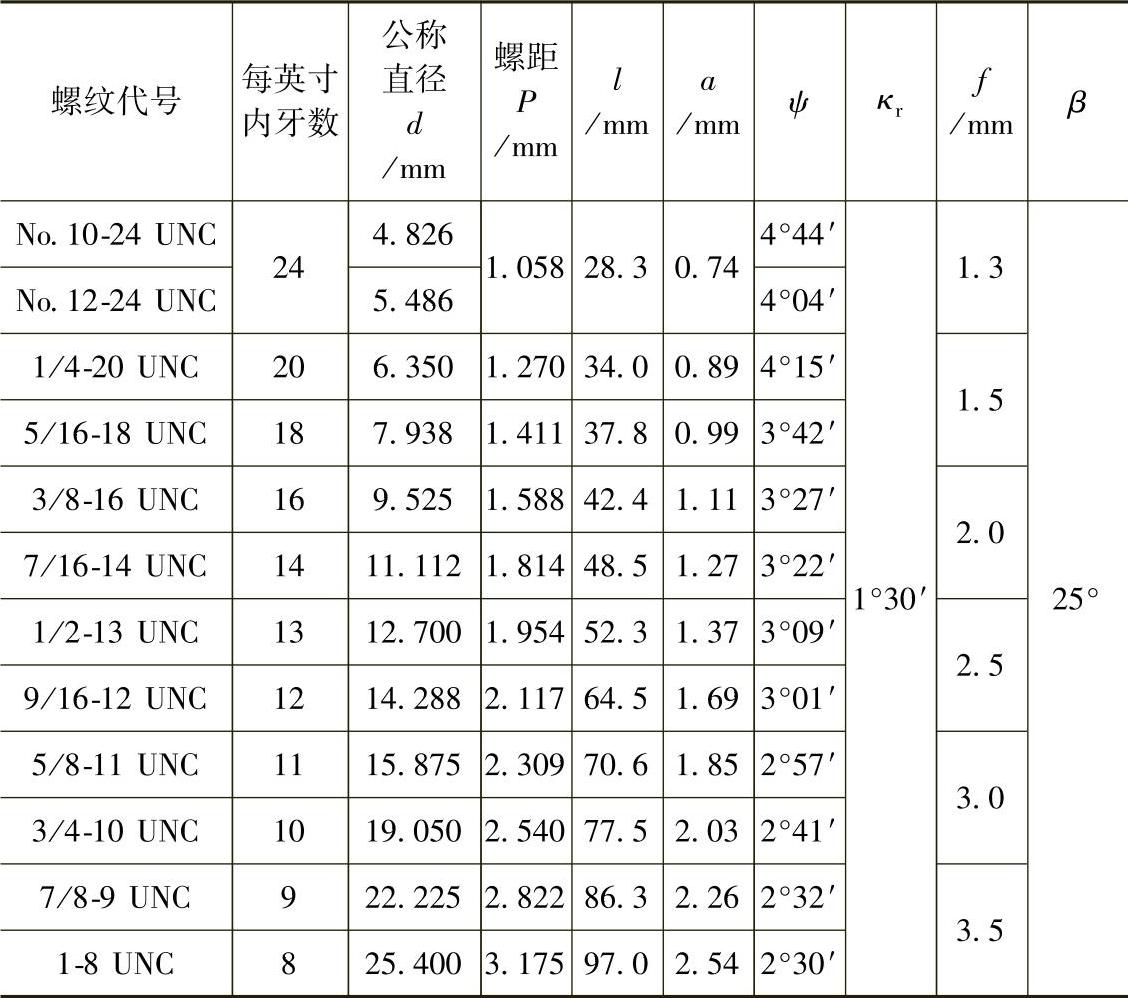

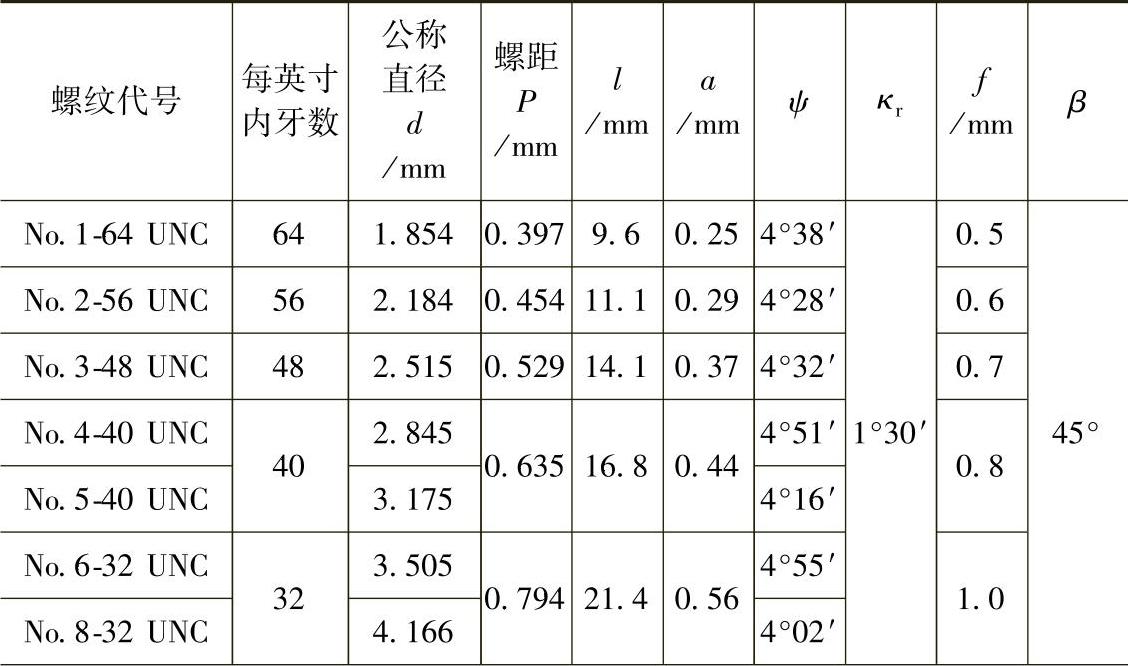

表6.1-45 UNC尺寸

（续）

注：l、a、ψ、κ_r、f和β为推荐尺寸。

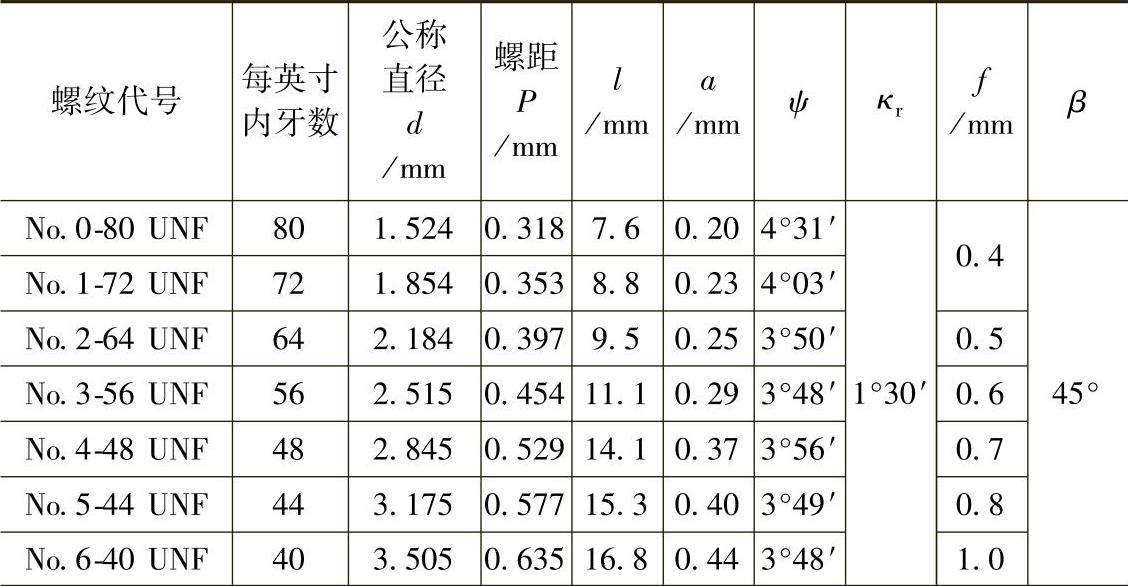

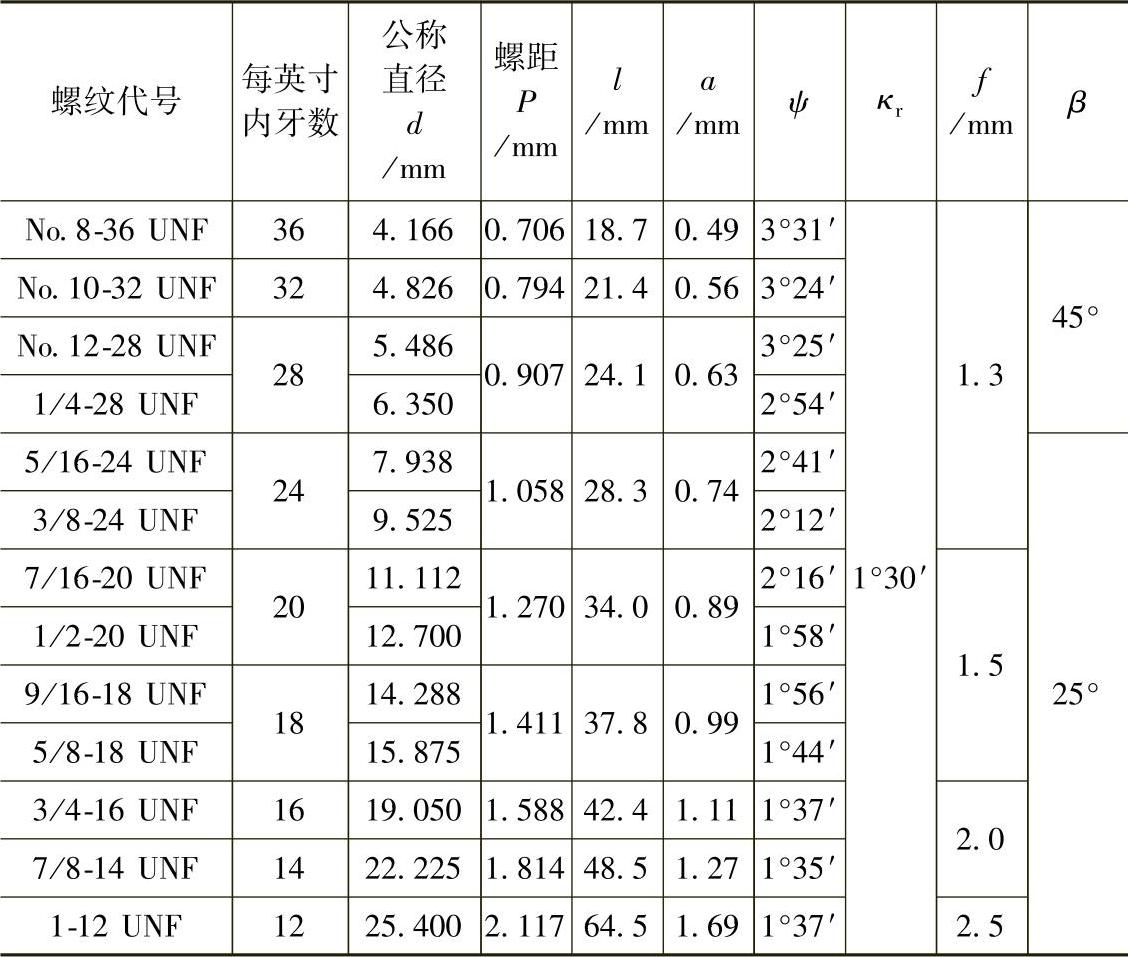

表6.1-46 UNF尺寸

（续）

注：l、a、ψ、κr、f和β为推荐尺寸。

搓丝板的螺纹牙型尺寸和偏差在图6.1-20和表6.1-47中给出，优先采用A型搓丝板。

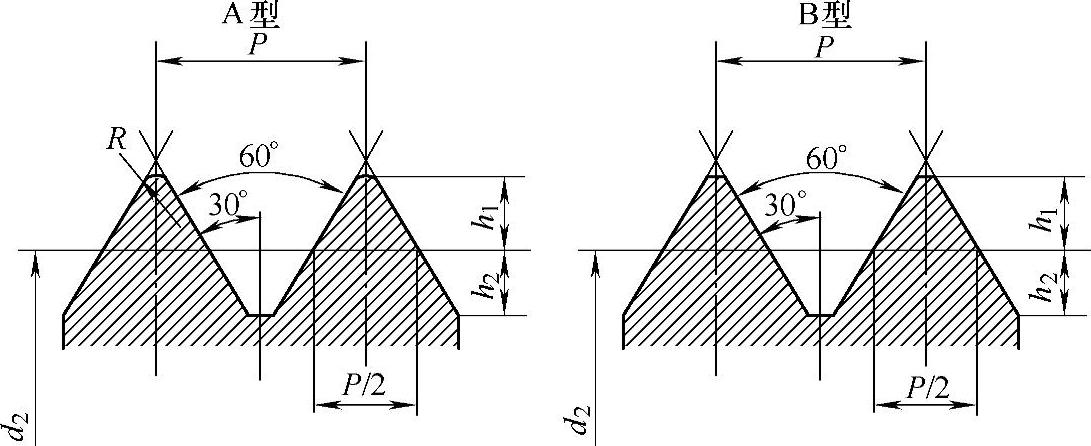

图6.1-20 搓丝板的螺纹牙型尺寸

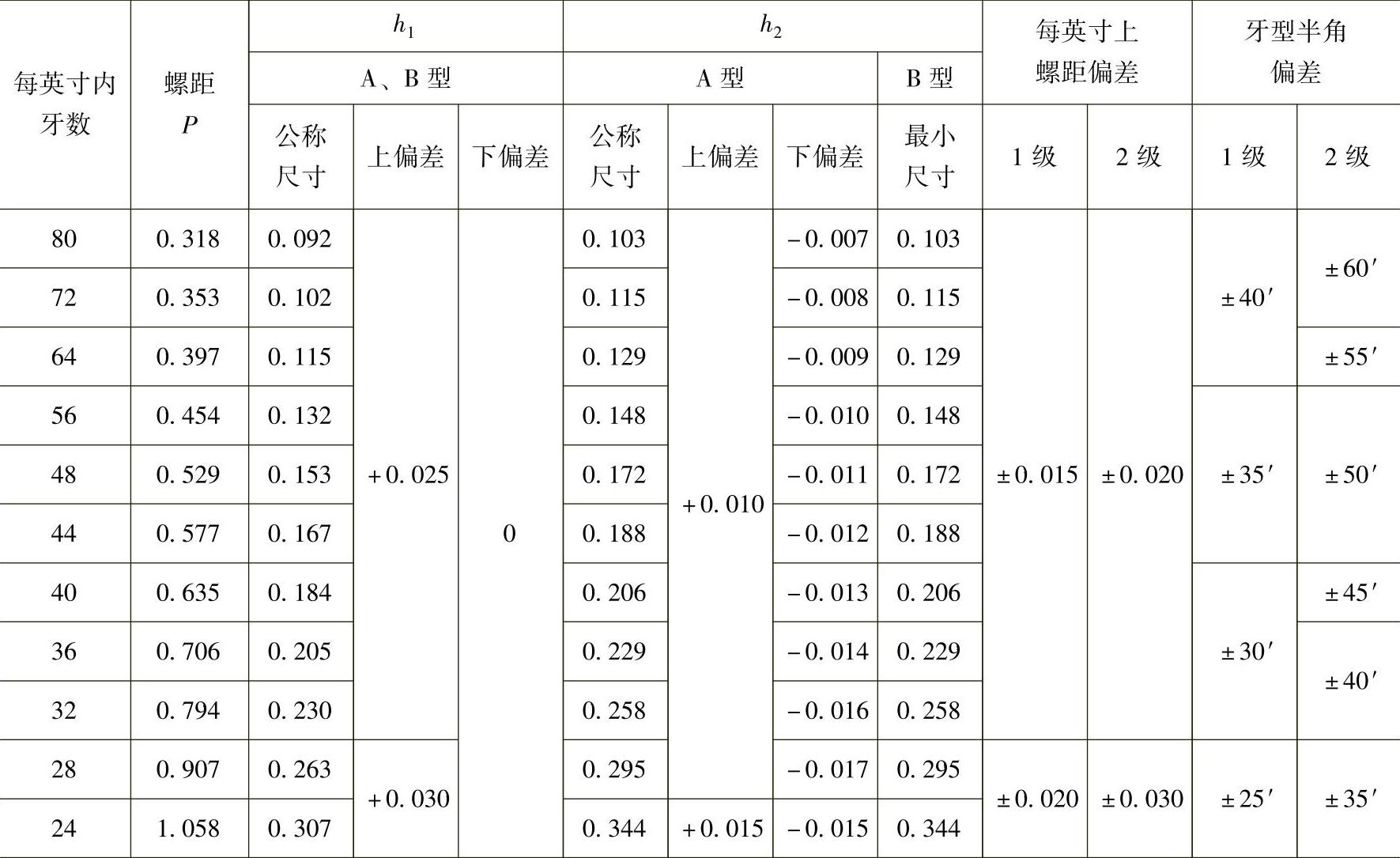

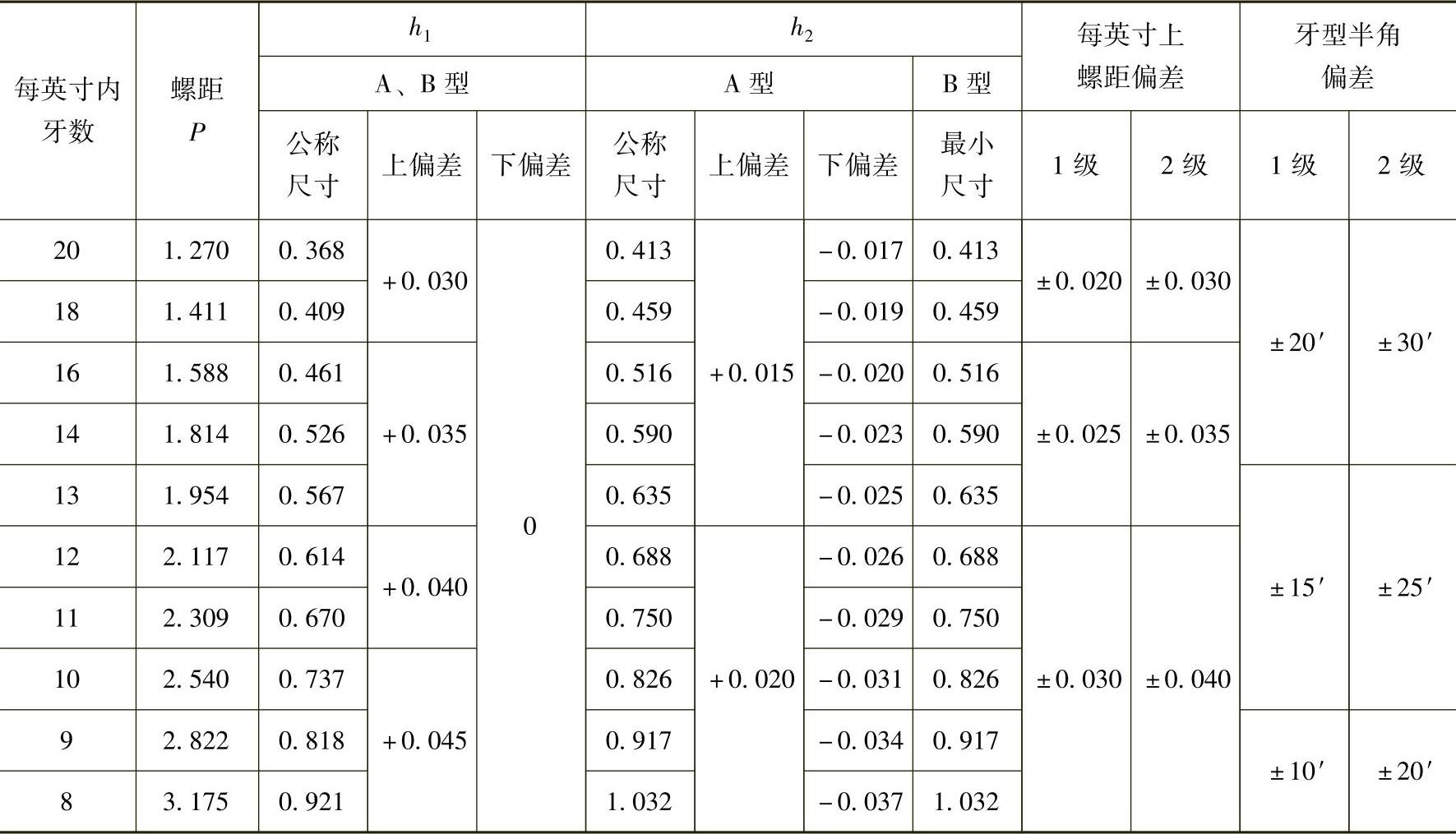

表6.1-47 （单位：mm）

（续）

注：牙顶圆弧半径R的最大值为0.144P，其变化范围由h₁的实际尺寸而定。

标记示例：

粗牙统一螺纹，螺纹代号为5/16-18 UNC，每英寸内为18牙，宽度50mm，固定搓丝板的长度200mm，2级精度，螺纹牙型A：

统一螺纹搓丝板A5/16-18 UNC 50/200-2 JB/T 8824.6—1998。

细牙统一螺纹，螺纹代号为1/2-20 UNC，每英寸内为20牙，宽度80mm，固定搓丝板的长度230mm，1级精度，螺纹牙型A：

统一螺纹搓丝板A1/2-20 UNF 80/230-1 JB/T 8824.6—1998。
