9.高度游标卡尺

（GB/T 1214.3—1996）

高度游标卡尺简称高度尺，是利用游标原理对装置在尺框上的划线量爪工作面与底座工作面相对移动分隔的距离进行读数的一种测量工具，可用来进行高度测量，也可作为高度划线，是工厂进行高度测量和钳工划线必不可少的量具之一。高度尺是以标准平板为基准，进行测量、划线的单量爪量具。无论是测量还是划线，都必须将高度尺和被测工件置于同一平板上进行。高度游标卡尺如图6.2-6所示。

卡尺标准规格的测量范围为0～200mm、0～300mm、0～500mm和0～1000mm四种。

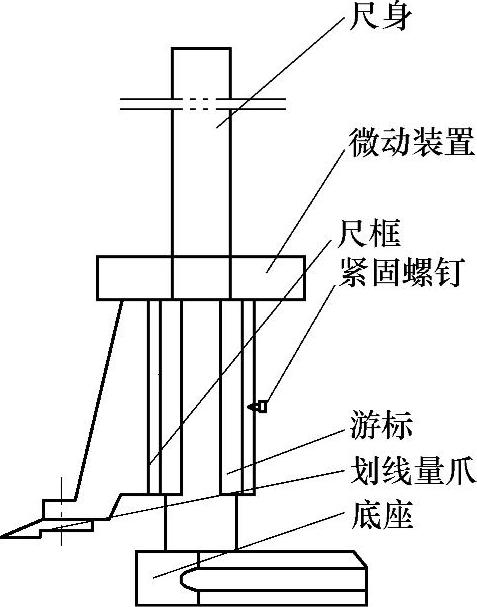

图6.2-6 高度游标卡尺
