6.1.3 螺旋槽丝锥
2025年10月13日
6.1.3 螺旋槽丝锥
（GB 3506—2008）
螺旋槽丝锥容屑槽是螺旋状的，根据旋向的不同分为左旋和右旋。左旋螺旋槽丝锥攻螺纹时切屑向下排，适合于通孔；右旋螺旋槽丝锥攻螺纹时切屑向上排出，适合于不通孔。螺旋槽丝锥具有可攻螺纹至不通孔的最下部、切屑不会残留、吃入底孔容易、具有良好的切削性等特点。

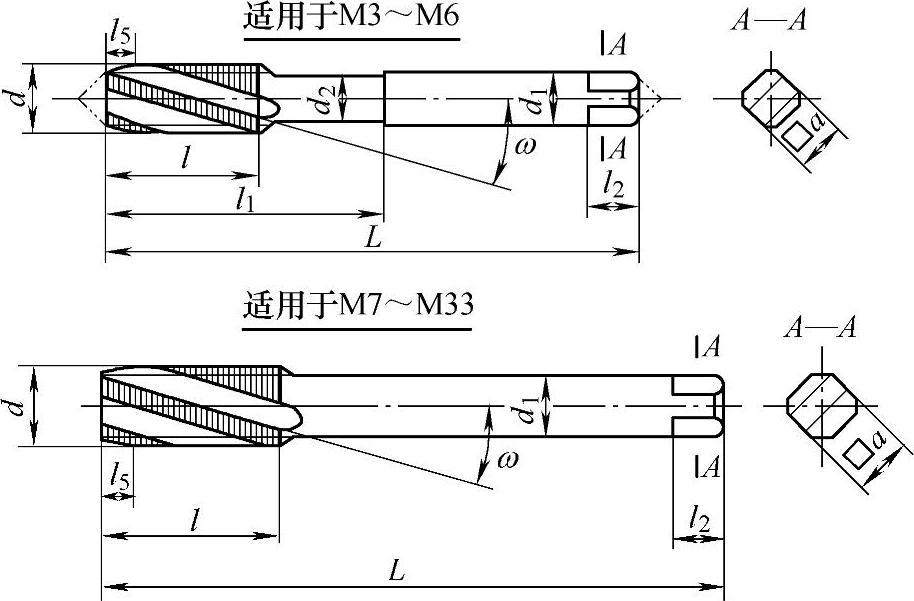

螺旋槽丝锥如图6.1-4所示，尺寸见表6.1-11和表6.1-12。
图6.1-4 螺旋槽丝锥

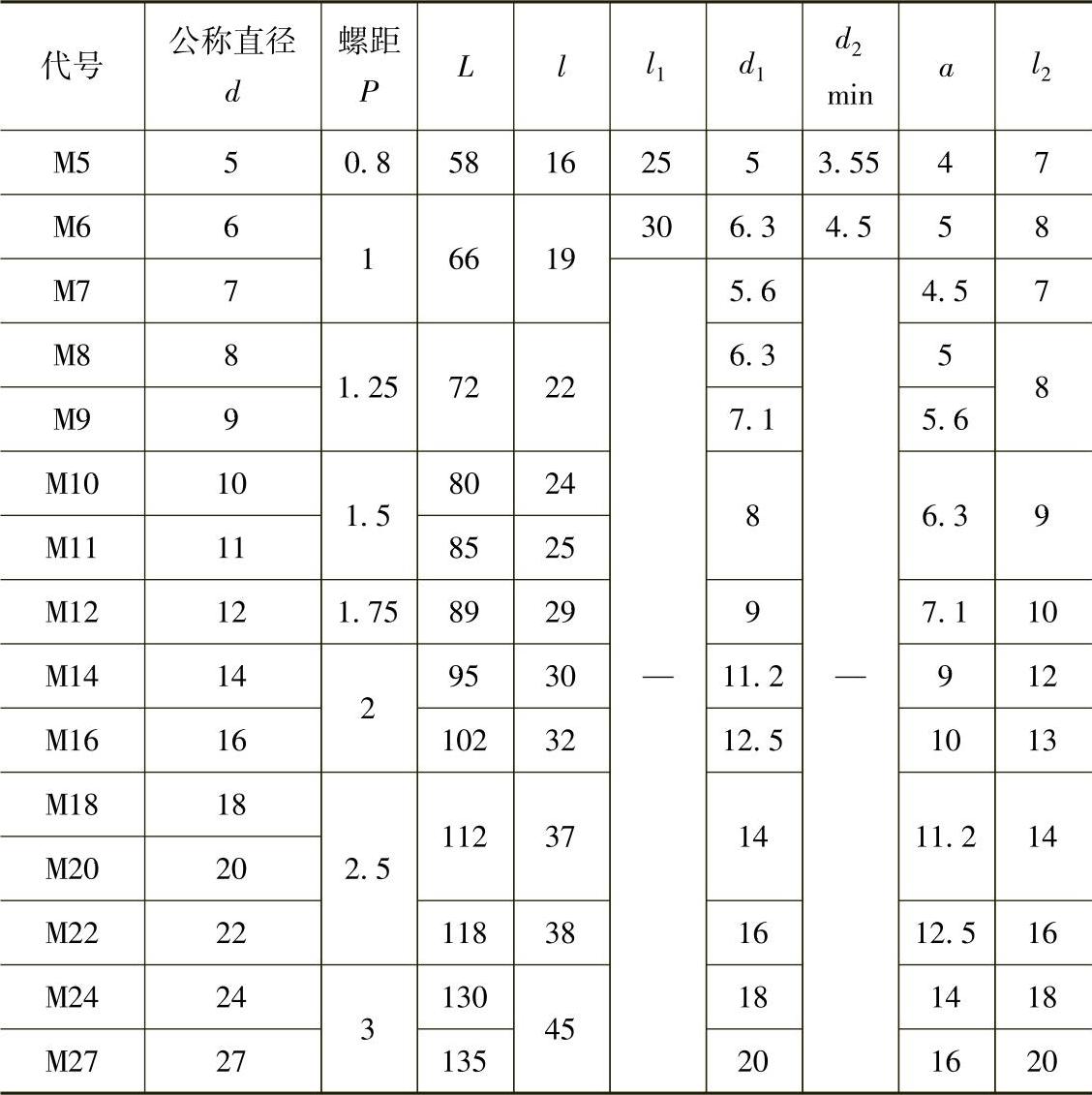

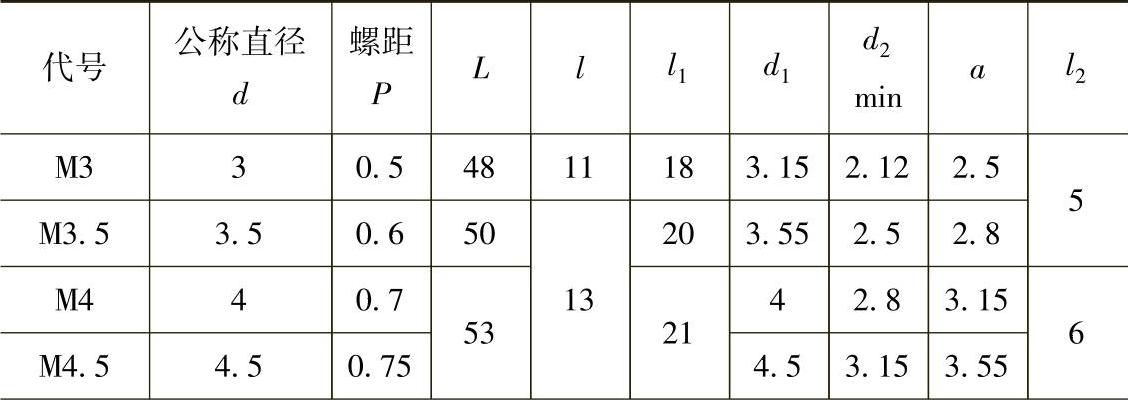

表6.1-11 粗牙普通螺纹螺旋槽丝锥尺寸 （单位：mm）
（续）
注：允许无空刀槽，无空刀槽时螺纹部分长度尺寸应为l+（l1-l）/2。

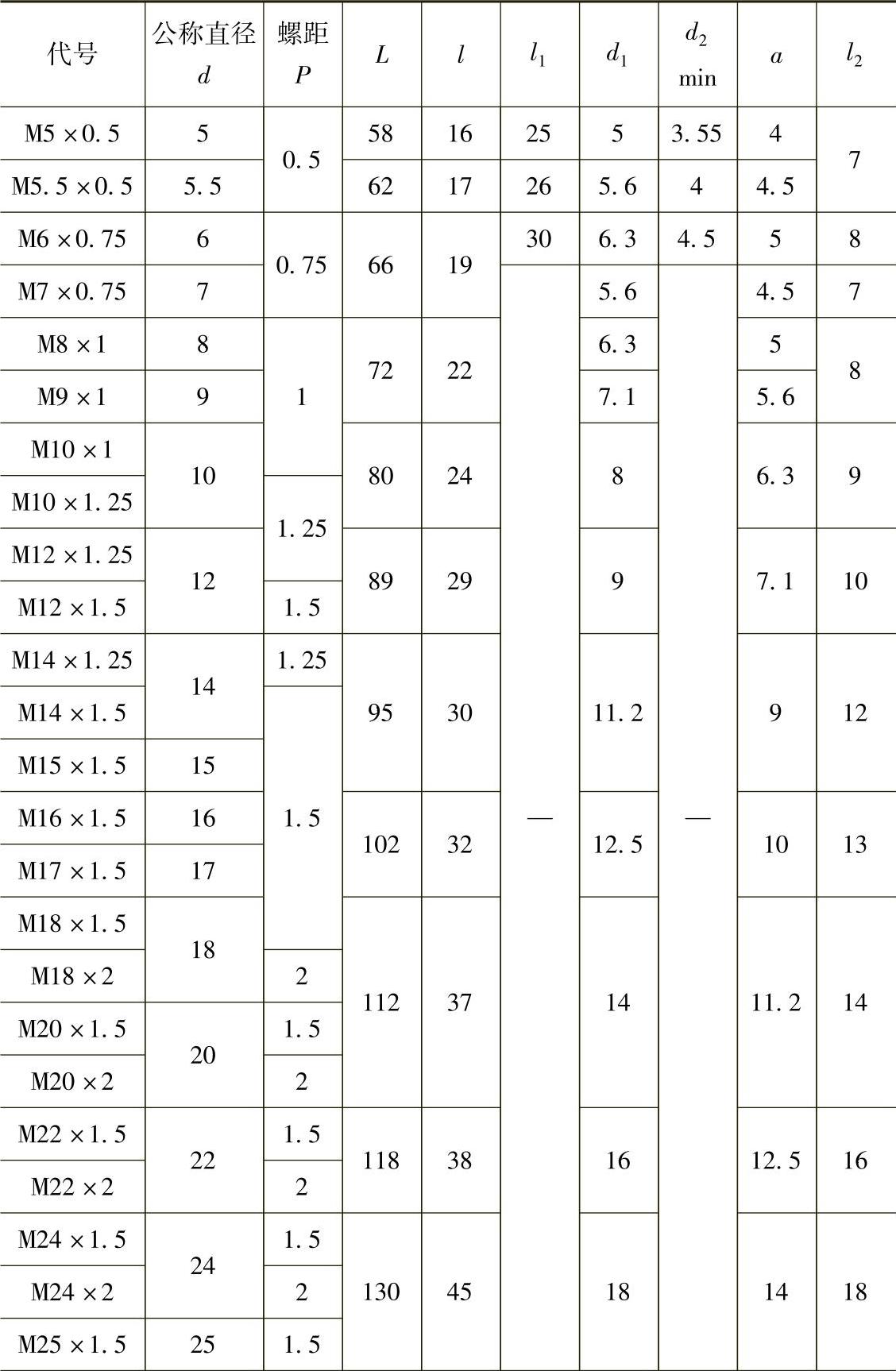

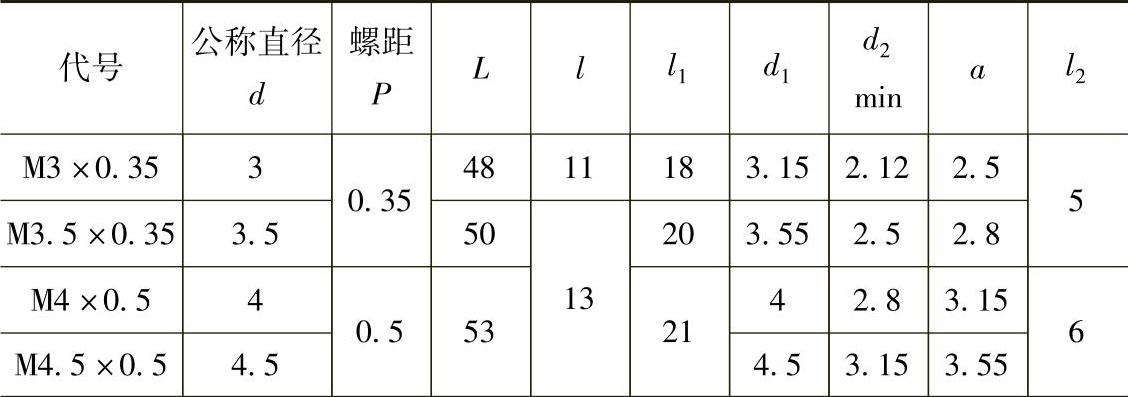

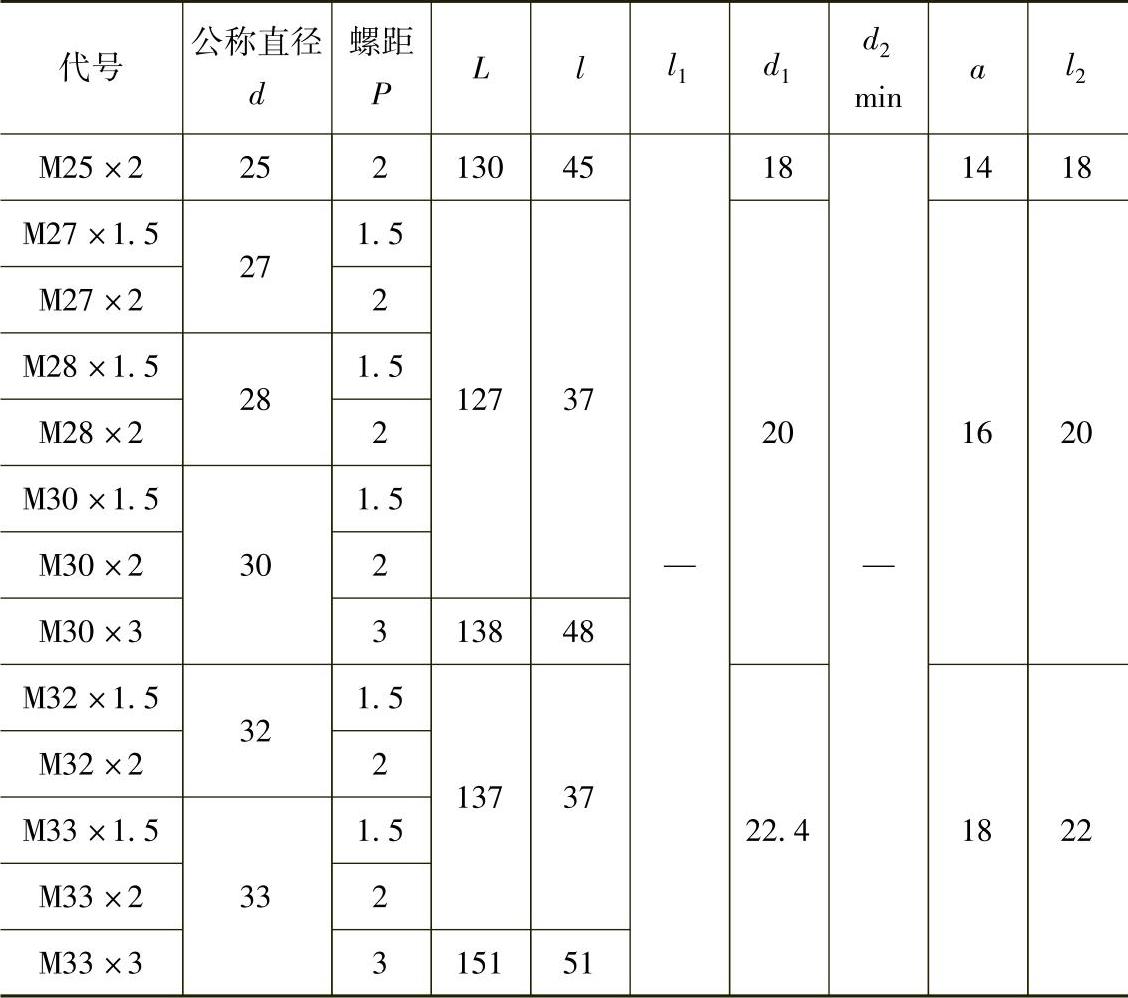

表6.1-12 细牙普通螺纹螺旋槽丝锥尺寸 （单位：mm）
（续）
（续）
注：允许无空刀槽，无空刀槽时螺纹部分长度尺寸应为l+（l1-l）/2。
标记示例：
1）右螺纹的粗牙普通螺纹，公称直径d=10mm，螺距P=1.5mm，公差带H1，螺旋槽角ω为30°（螺旋槽角符号R30）的右螺旋槽丝锥的标记为：
螺旋槽丝锥R30-M10-H1 GB/T 3506—2008。
2）右螺纹的细牙普通螺纹，公称直径d=10mm，螺距P=1mm，公差带H1，螺旋槽角ω为45°（螺旋槽角符号R45）的左螺旋槽（左螺旋槽代号LR）丝锥的标记为：
螺旋槽丝锥R45LR-M10×1-H1 GB/T 3506—2008。
3）左螺纹（左螺纹代号LH）的粗牙普通螺纹，公称直径d=12mm，螺距P=1.75mm，公差带H2，螺旋槽角ω为35°（螺旋槽角符号R35）的右螺旋槽丝锥的标记为：
螺旋槽丝锥R35-M12LH-H2GB/T 3506—2008。
螺旋槽丝锥螺旋槽角ω见表6.1-13。

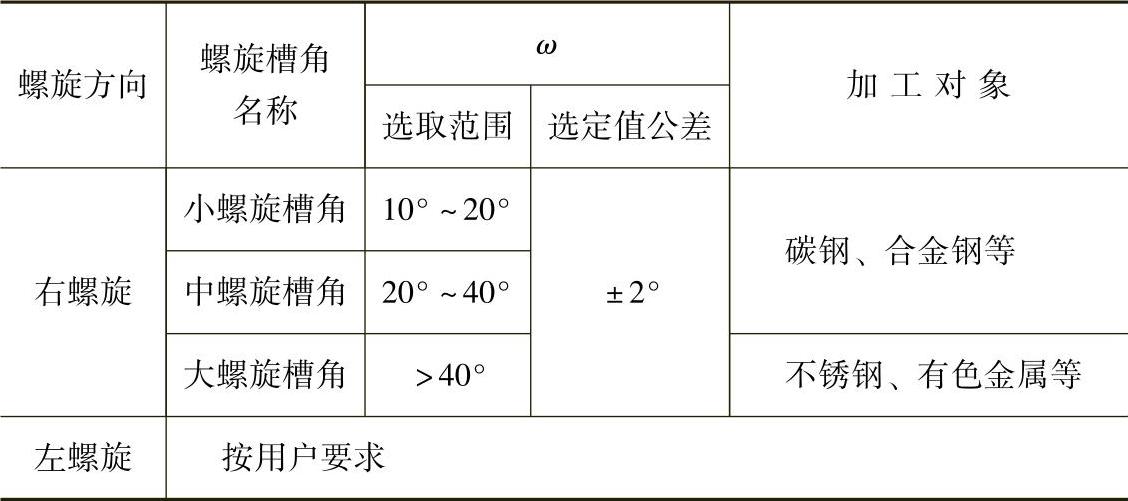

表6.1-13
