2.2.2  双头螺柱

2.2.2 双头螺柱

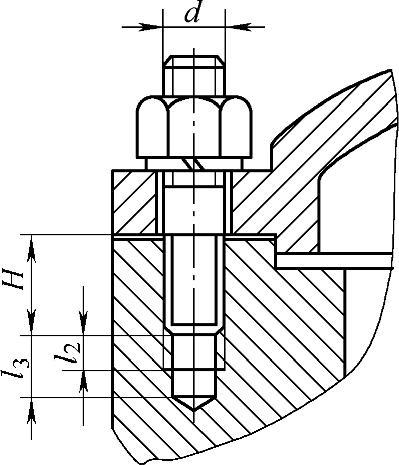

图2.2-1 双头螺柱连接

双头螺柱如图2.2-2所示，尺寸规格见表2.2-1，其中b_m=d一般用于钢对钢，b_m=1.25d一般用于钢对铸铁，b_m=2d一般用于钢对铝合金。长度l的极限尺寸见表2.2-2，技术条件见表2.2-3。

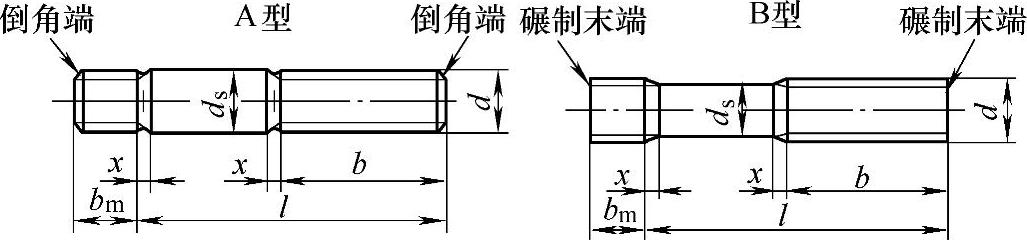

图2.2-2 双头螺柱b_m=d（GB/T 897—1988）、b_m=1.25d（GB/T 898—1988）、b_m=1.5d（GB/T 899—1988）和b_m=2d（GB/T 900—1988）

标记示例：

两端均为粗牙普通螺纹，d=10mm、l=50mm、性能等级为4.8级、不经表面处理、B型、b_m=d的双头螺柱的标记：

螺柱GB/T 897 M10×50。

旋入机体一端为过渡配合螺纹的第一种配合，旋入螺母一端为粗牙普通螺纹；d=10mm、l=50mm、性能等级为8.1级、镀锌钝化、B型、b_m=d的双头螺柱的标记：

螺柱GB/T 897GM 10—M10×50—8.8—Zn·D。

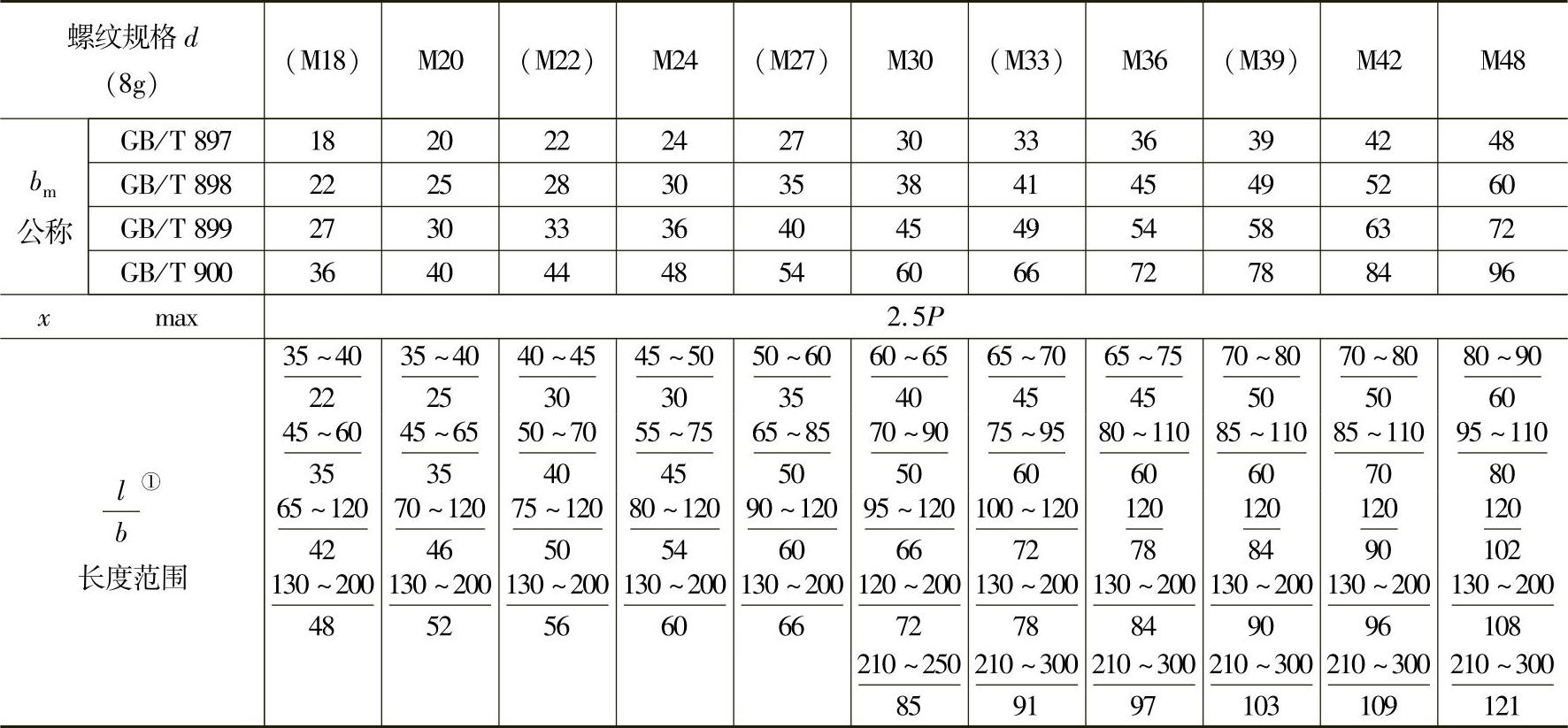

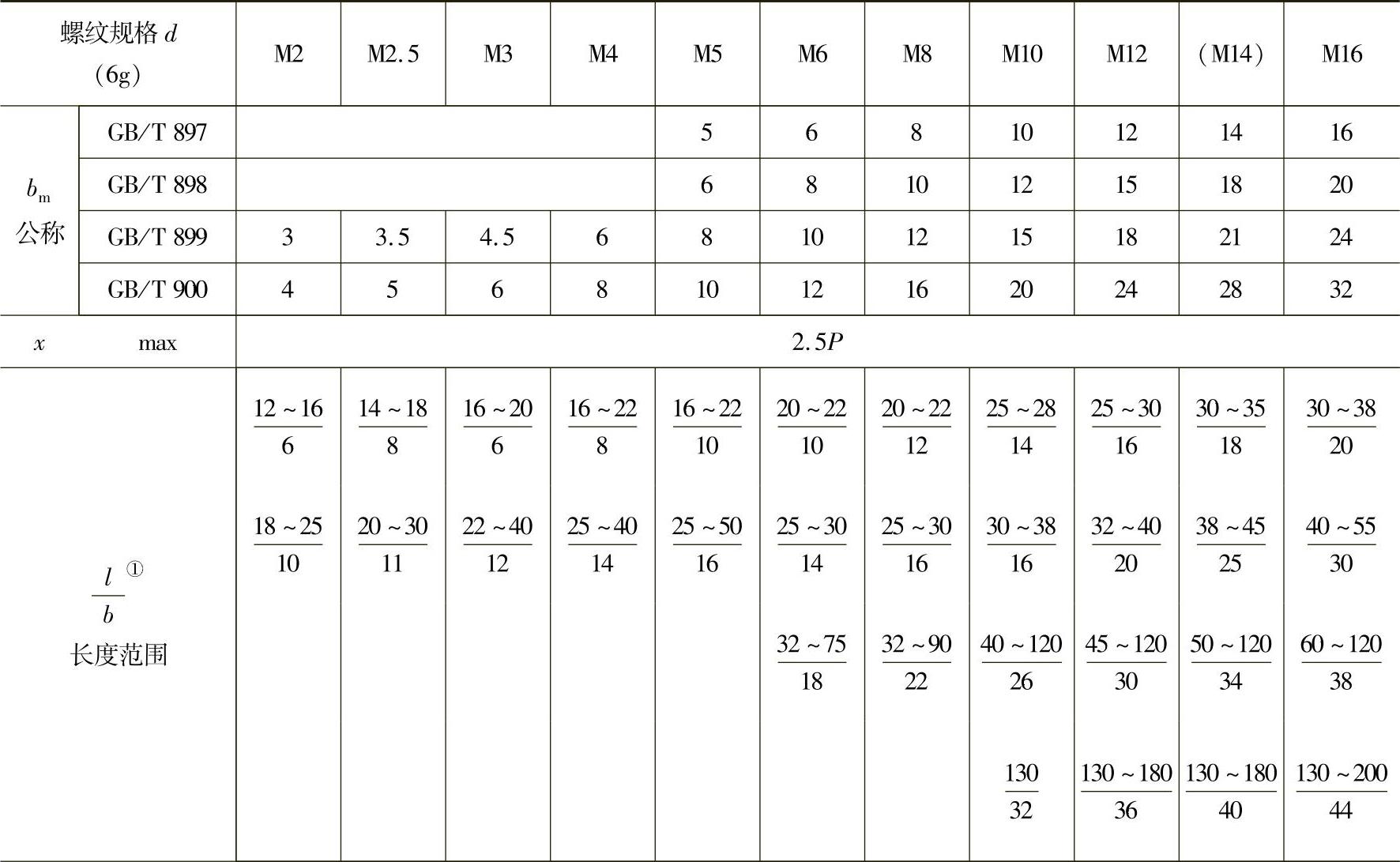

表2.2-1 尺寸 （单位：mm）

（续）

注：1.尽可能不采用括号内的规格。

2.旋入机体端可以采用过渡或过盈配合螺纹：GB/T 897—899；GM、G2M；GB/T 900；GM、G3M、YM。

3.旋入螺母端可以采用细牙螺纹。

4.性能等级：钢—4.8、5.8、6.8、8.8、10.9、12.9；不锈钢—A2-50、A2-70。

5.表面处理：钢—不经处理、氧化、镀锌钝化；不锈钢-不经处理。

① 长度系列（单位为mm）为12、（14）16、（18）、20、（22）、25、（28）、30、（32）、35、（38）、40、45、50、（55）、60、（65）、70、75、80、85、90、95、100～260（10进位）、280、300。

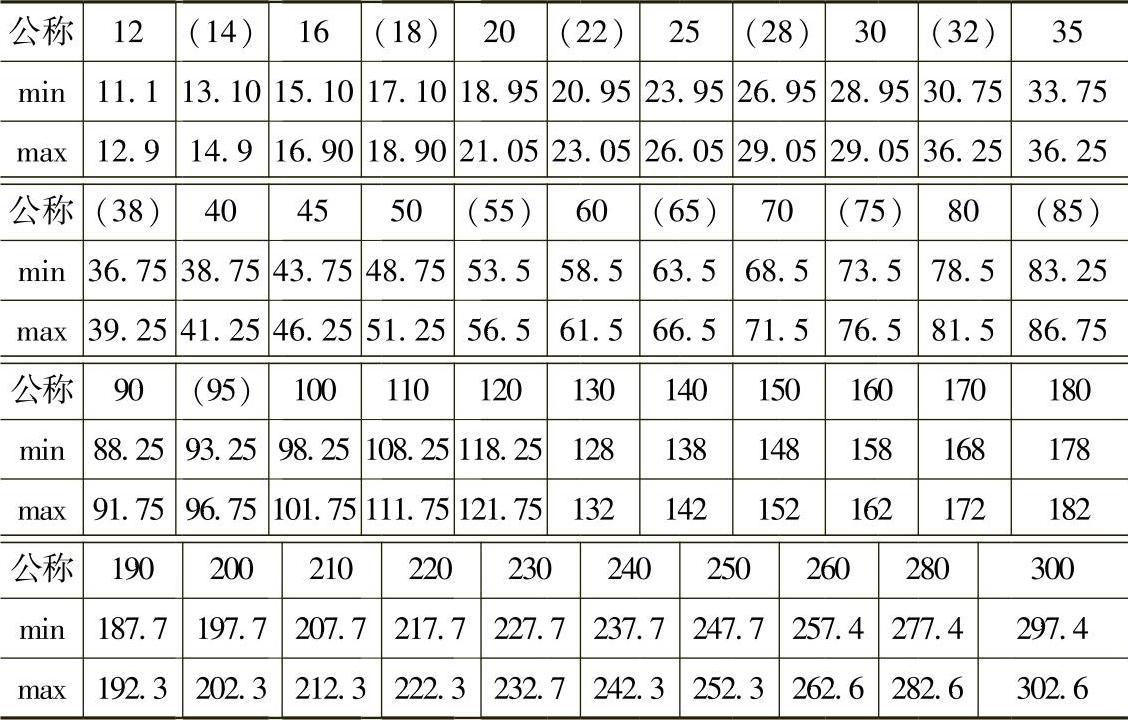

表2.2-2 长度l的极限尺寸 （单位：mm）

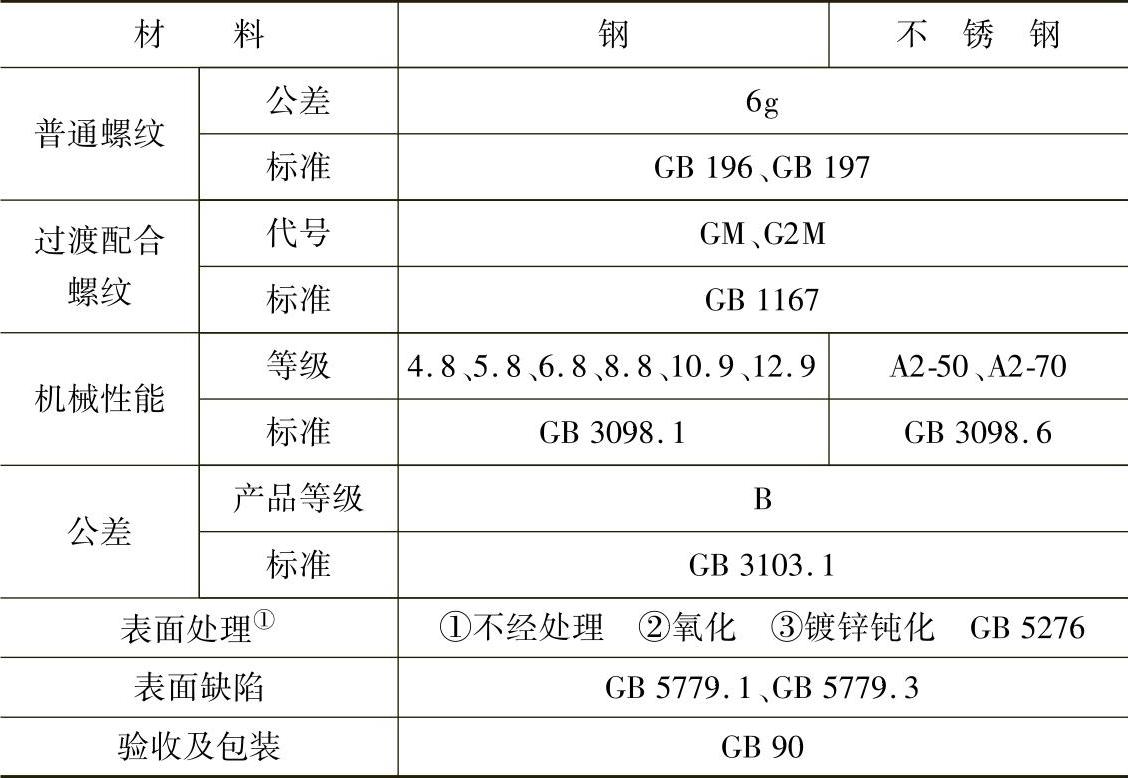

表2.2-3 技术条件和引用标准

① 表面处理方式适用于GB/T 897、GB/T 898及GB/T 899、GB/T 900钢制螺柱，对于GB/T 899、GB/T 900的不锈钢螺柱不经表面处理。
