1.2.3  螺纹收尾、肩距、退刀槽和倒角

（见表1.2-12和表1.2-13）

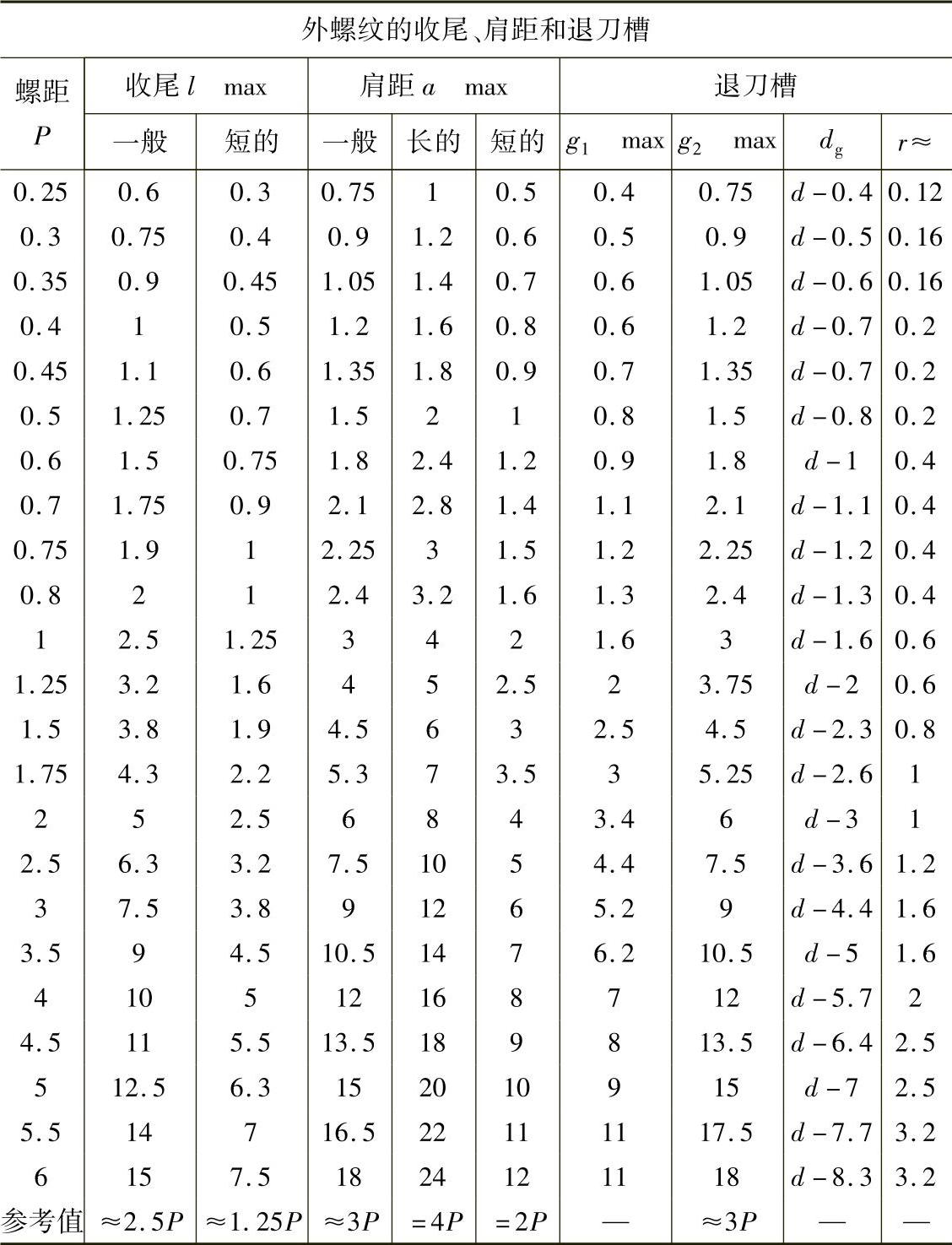

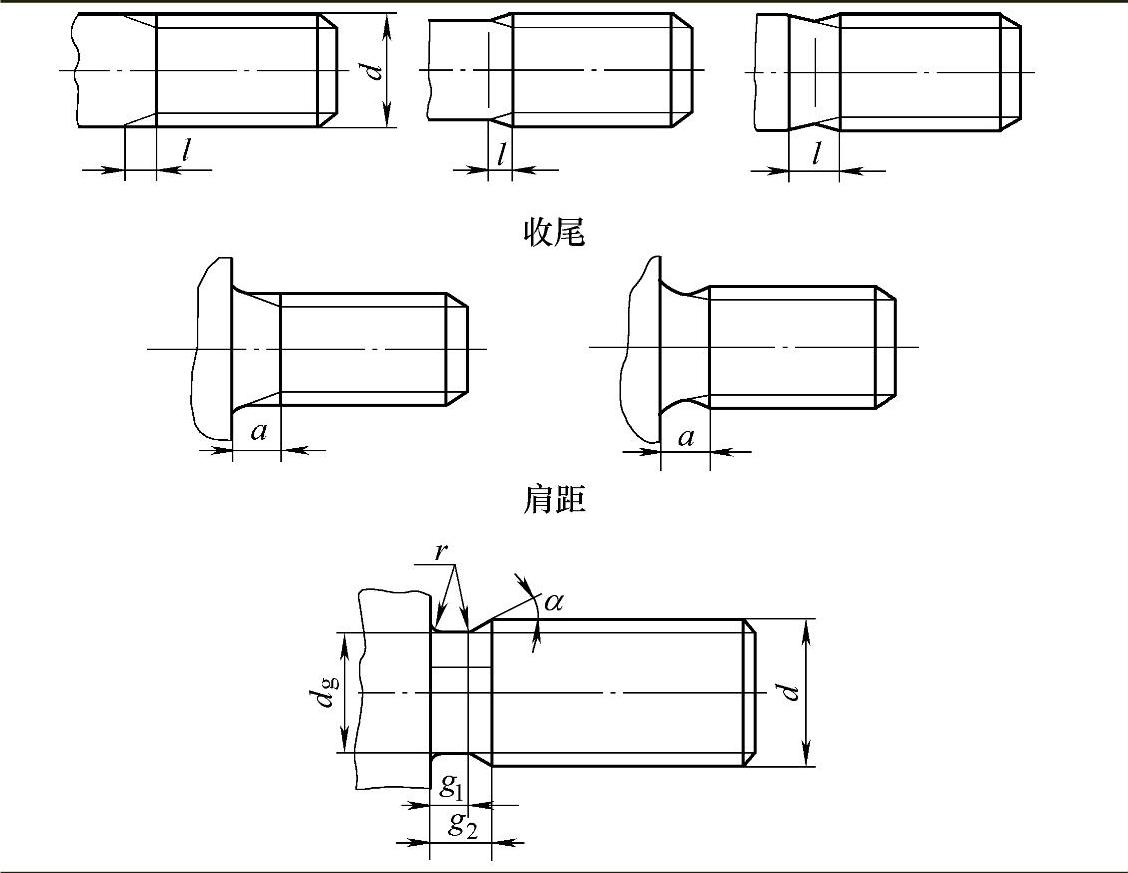

表1.2-12 外螺纹收尾、肩距、退刀槽和倒角尺寸（摘自GB/T 3—1997） （单位：mm）

（续）

注：1.应优先选用“一般”长度的收尾和肩距；“短”收尾和“短”肩距仅用于结构受限制的螺纹件上；产品等级为B或C级的螺纹紧固件可采用“长”肩距。

2.d为螺纹公称直径（大径）代号。

3.d_g公差为：h13（d＞3mm）、h12（d≤3mm）。

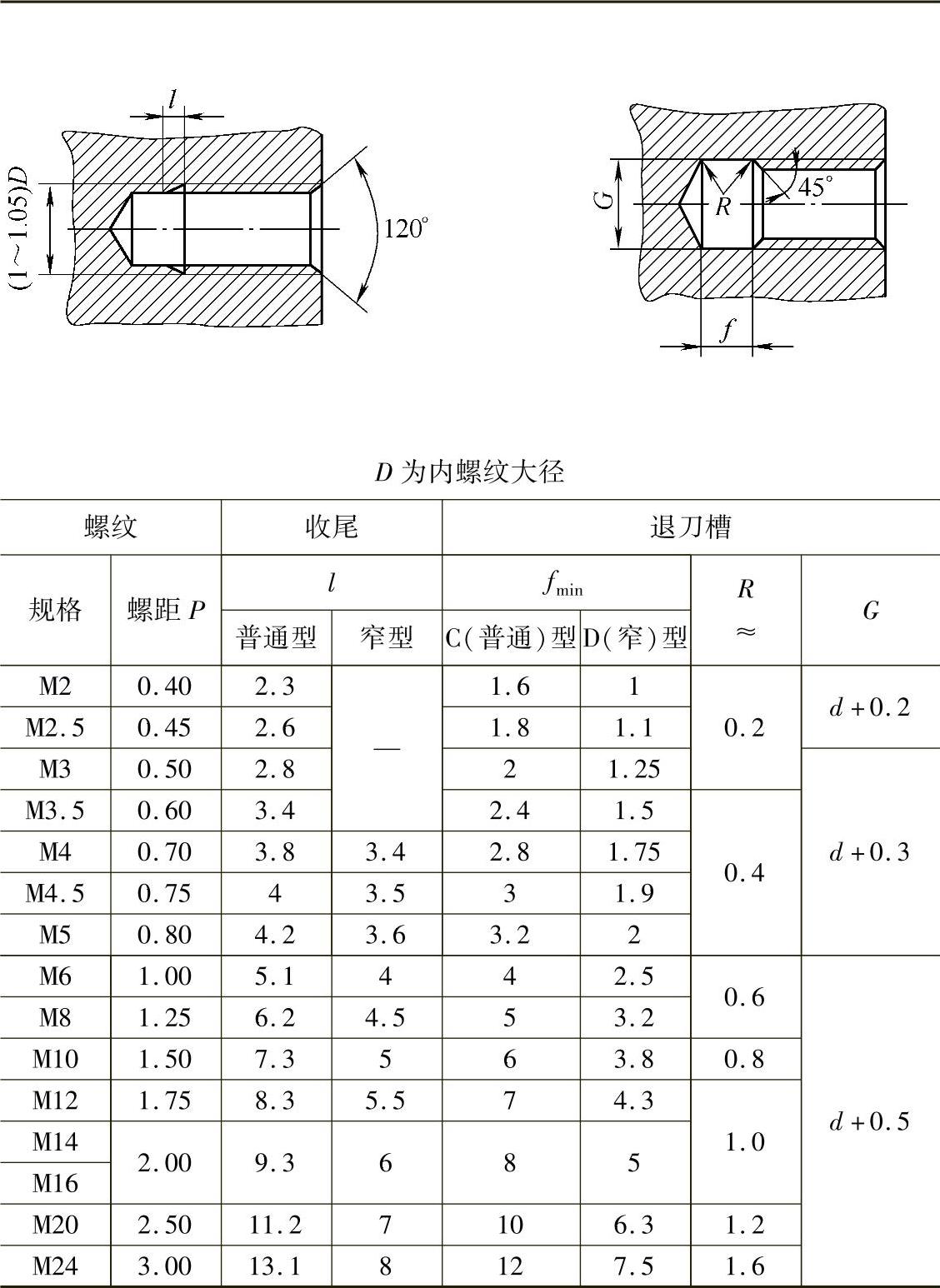

表1.2-13 内螺纹收尾、肩距、退刀槽和倒角尺寸 （单位：mm）

注：1.应尽量避免使用内螺纹退刀槽。

2.尺寸G的公差带为H13。
