4.2  铆缝的形式

铆钉连接的接缝（接头）叫铆缝，有强固连接、强密连接和紧密连接三种。根据铆接接头的构造不同，铆缝可分为搭接（见图4.2-1a）、单盖板对接（见图4.2-1b）和双盖板对接（见图4.2-1c）三种。根据主板上铆钉的排数不同，铆缝又可分为单排、双排和多排连接等几种形式。在双排和多排连接中，根据铆钉的排列方式不同，又可分为并列和交错两种。图4.2-1d为并列铆缝、图4.2-1e为交错铆缝。

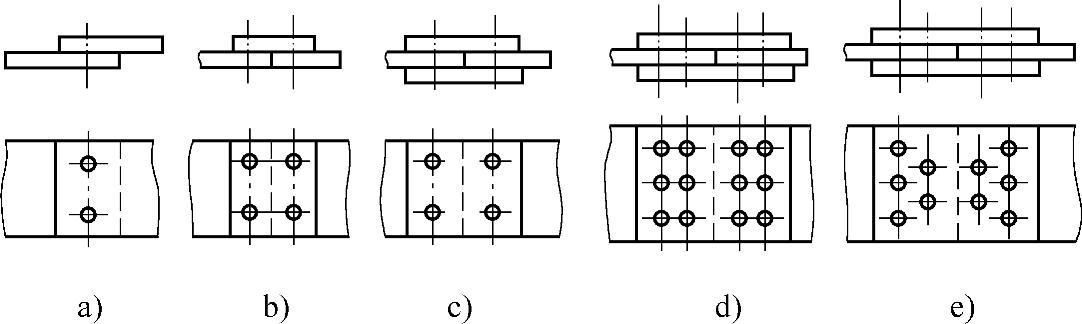

图4.2-1 铆缝的形式

a）搭接 b）单盖板对接 c）双盖板对接 d）并列铆缝 e）交错铆缝
