1.小垫圈A级

1.小垫圈A级

（GB/T 848—2002）

小垫圈A级如图2.7-1所示，尺寸见表2.7-1和表2.7-2，技术条件和引用标准见图2.7-3。

标记示例：

小系列、公称规格8mm、由钢制造的硬度等级为200HV级、不经表面处理、产品等级为A级的平垫圈的标记：

垫圈GB/T 848 8。

小系列、公称规格88mm、由A2组不锈钢制造的硬度等级为200HV级、不经表面处理、产品等级为A级的平垫圈的标记：

垫圈GB/T 848 8 A2。

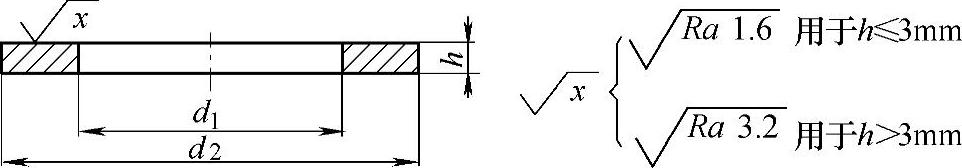

图2.7-1 小垫圈A级

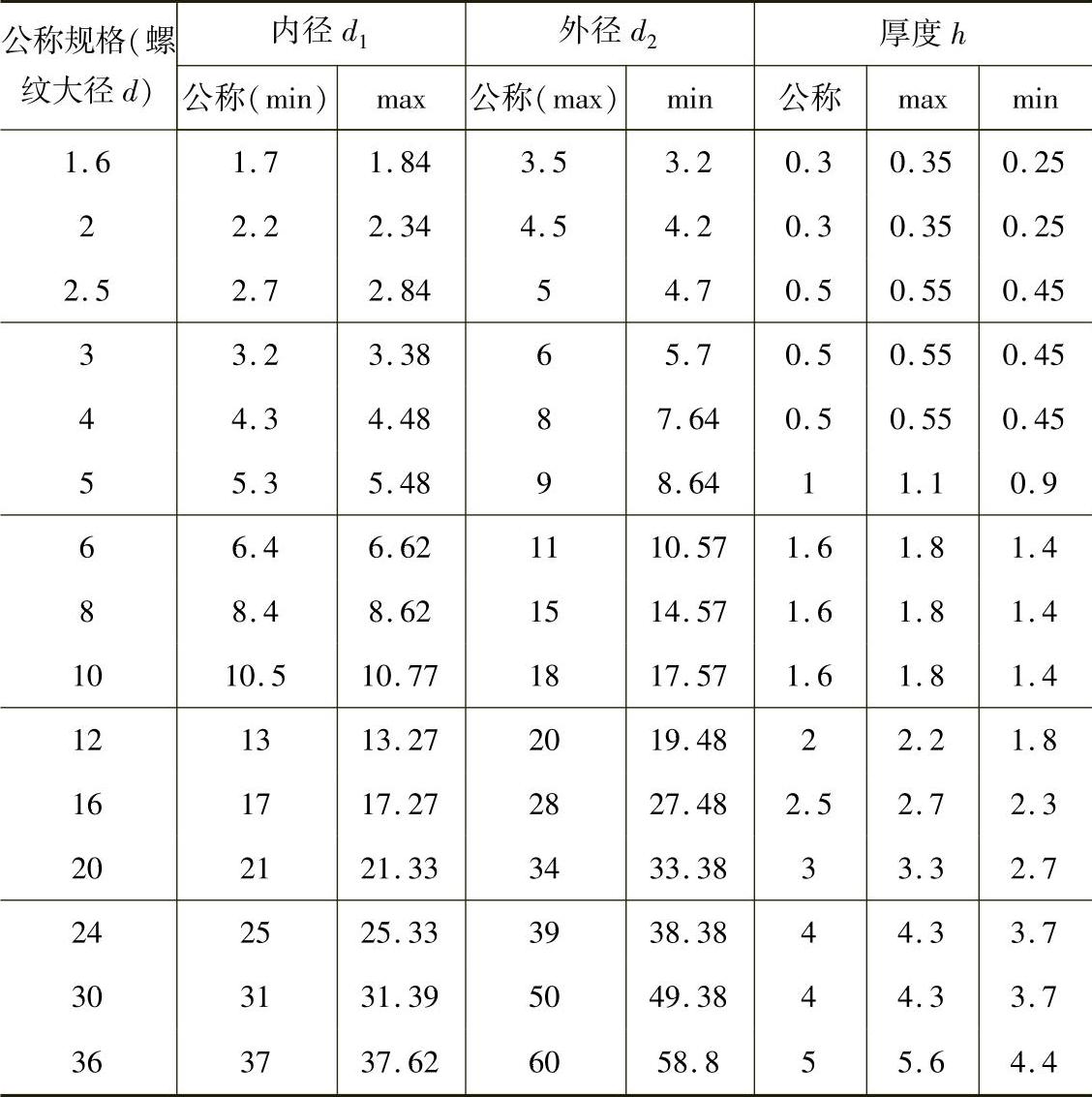

表2.7-1 优选尺寸 （单位：mm）

表2.7-2 非优选尺寸 （单位：mm）

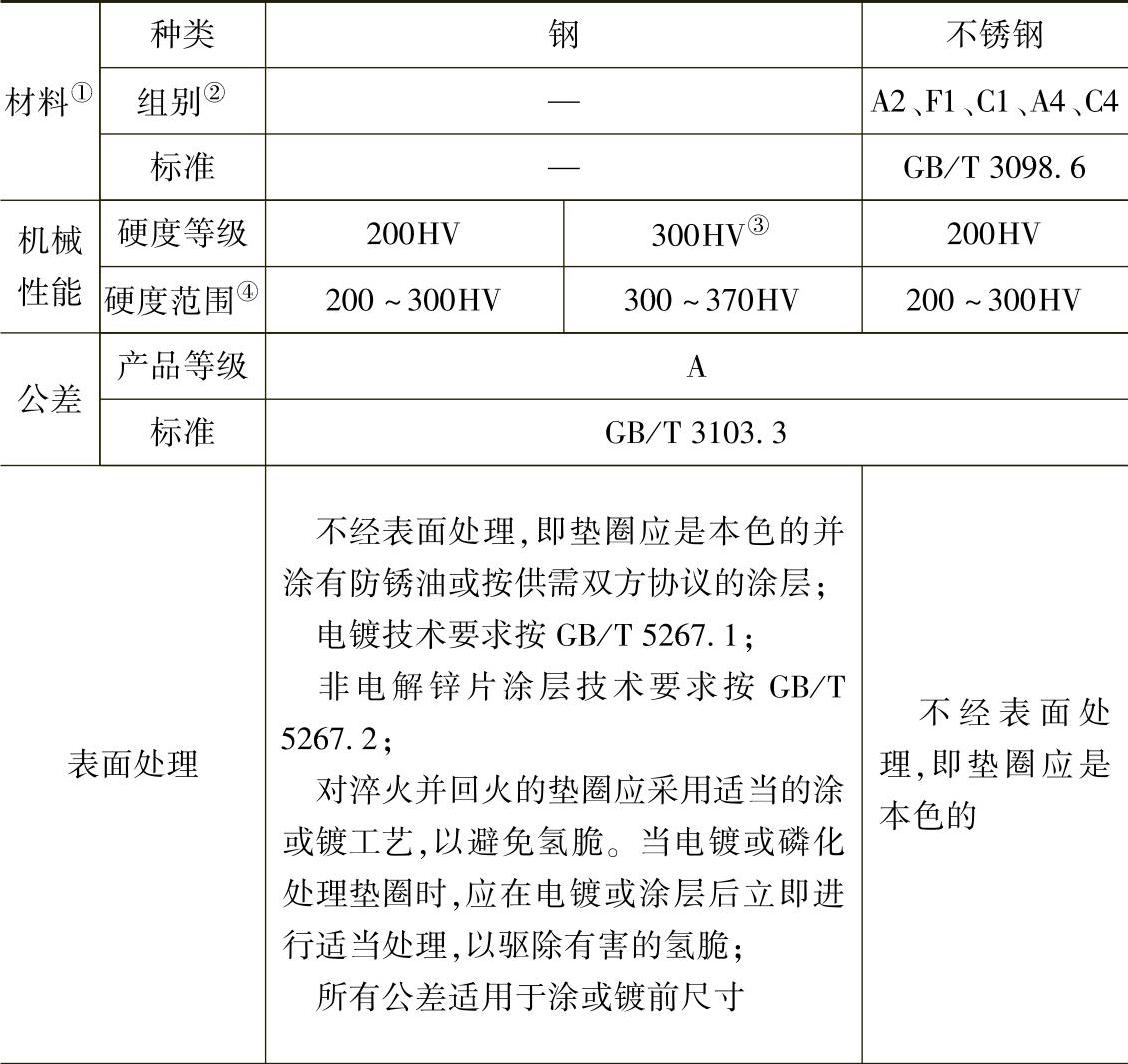

表2.7-3 技术条件和引用标准

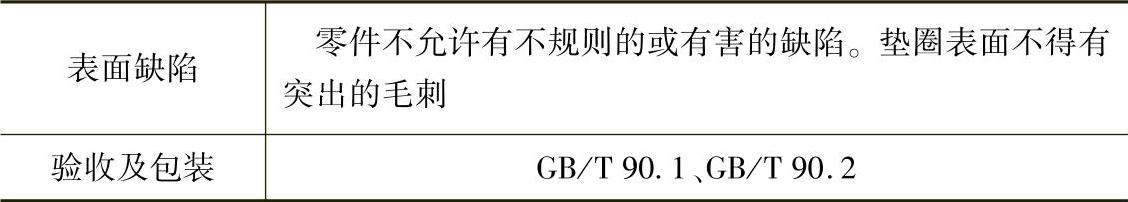

（续）

① 其他金属材料需经供需双方协议。

② 仅与化学成分有关。

③ 淬火并回火。

④ 硬度试验按GB/T 4340.1规定。

试验力：HV2用于公称厚度h≤0.6mm

HV10用于公称厚度0.6mm＜h≤1.2mm

HV30用于公称厚度h＞1.2mm
