开槽球面圆柱端轴位螺钉

2.开槽球面圆柱端轴位螺钉

（GB 946—1988）

开槽球面圆柱端轴位螺钉如图2.4-26所示，尺寸见表2.4-58，长度见表2.4-59，技术条件和引用标准见表2.4-60。

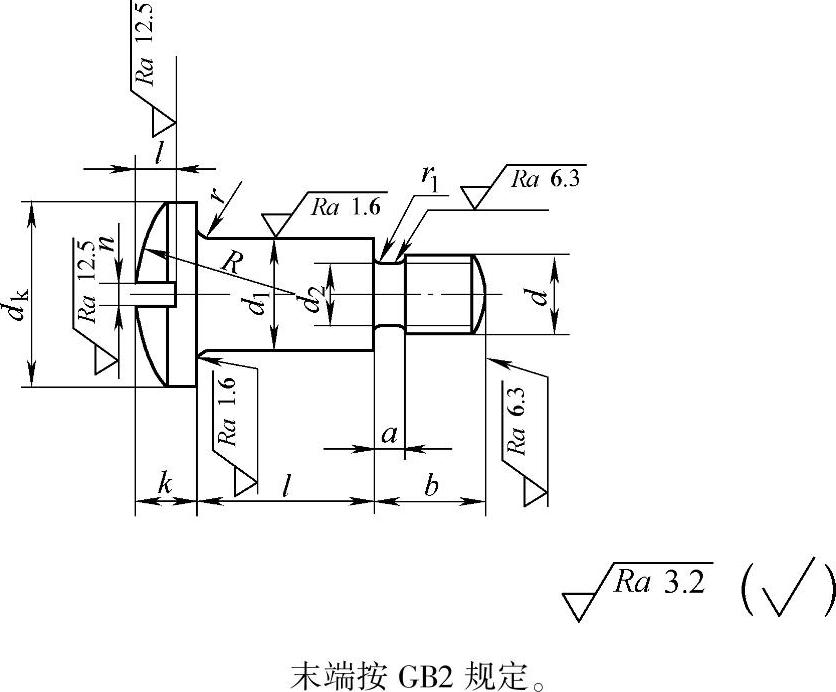

图2.4-26 开槽球面圆柱端轴位螺钉

标记方法按GB 1237规定。

标记示例：

螺纹规格d=M5、公称长度l=10mm，性能等级为4.8级、不经表面处理的开槽球面圆柱头轴位螺钉的标记：

螺钉GB 946 M5×10。

d₁按f9制造时应加标记f9：

螺钉GB 946 M5f9×10。

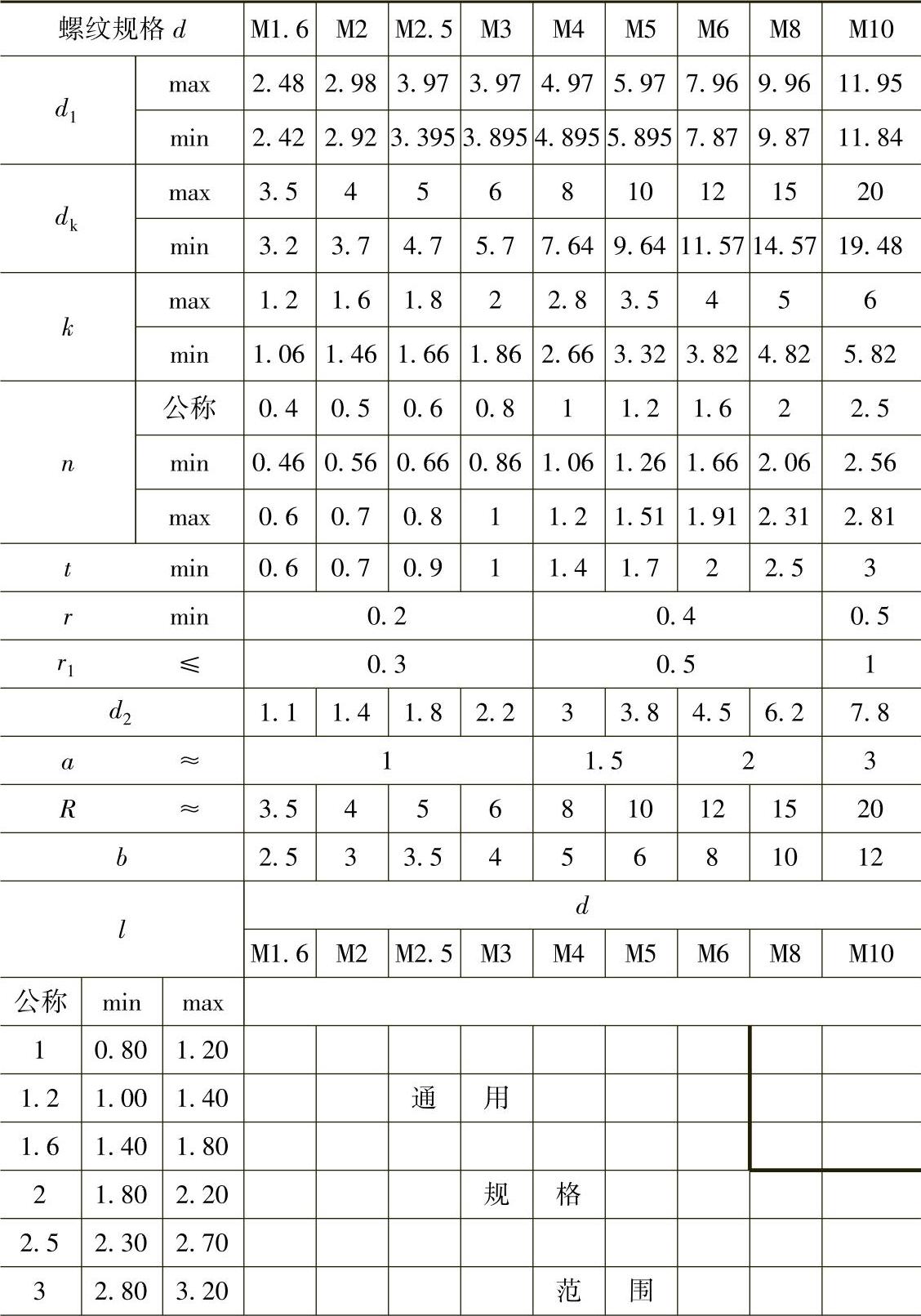

表2.4-58 尺寸 （单位：mm）

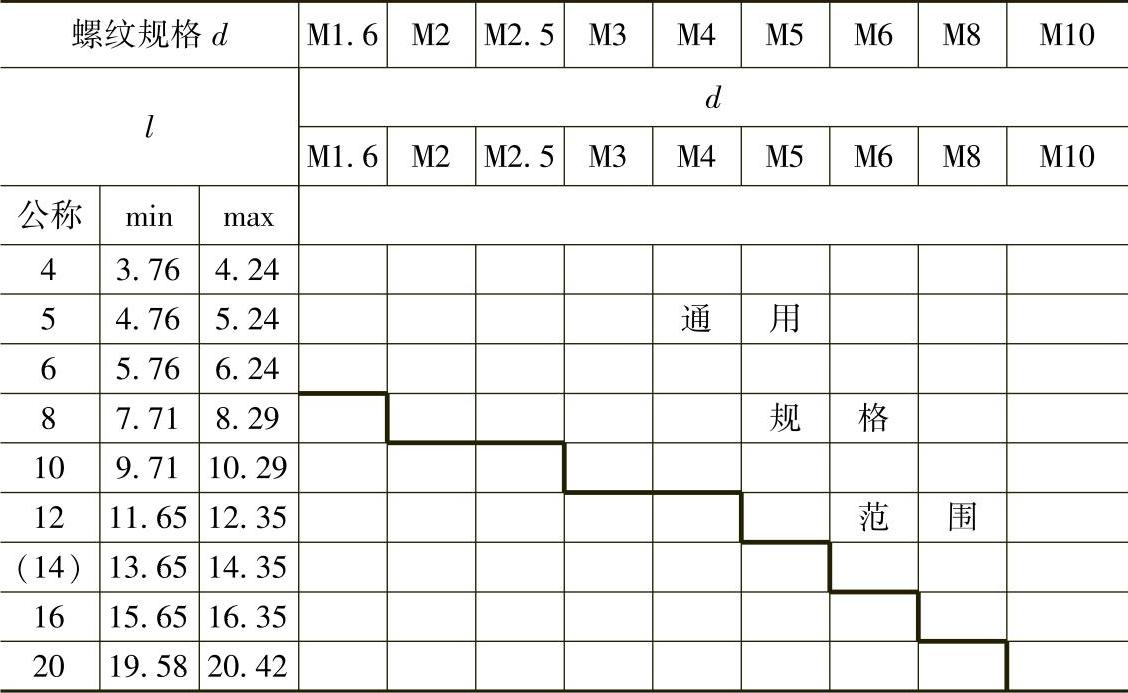

（续）

注：1.尽可能不采用括号内的规格。

2.轴位直径d₁亦可按f9制造。

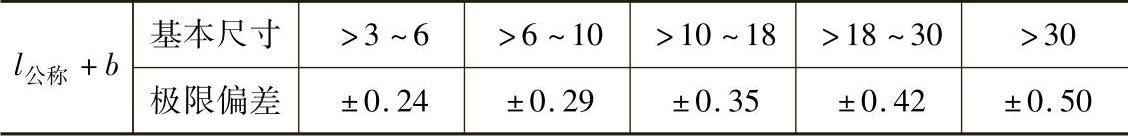

表2.4-59 长度（l_公称+b） （单位：mm）

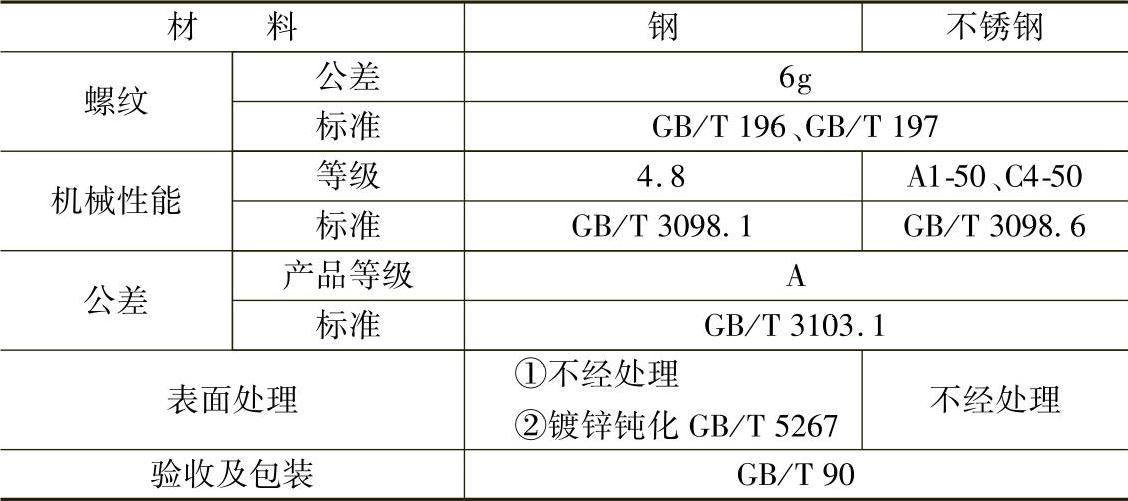

表2.4-60 技术条件和引用标准
