惠氏螺纹滚丝轮

2.惠氏螺纹滚丝轮

(JB/T 8825.7—1998)

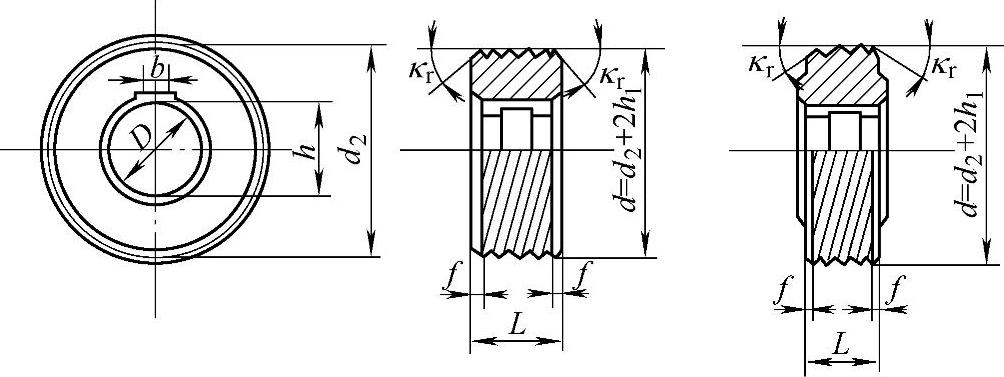

滚丝轮的型式在图6.1-15和表6.1-35中给出。


图6.1-15 惠氏螺纹滚丝轮

图6.1-15中滚丝轮分为带凸台和不带凸台两种,由制造厂自定。

表6.1-35 型式 (单位:mm)

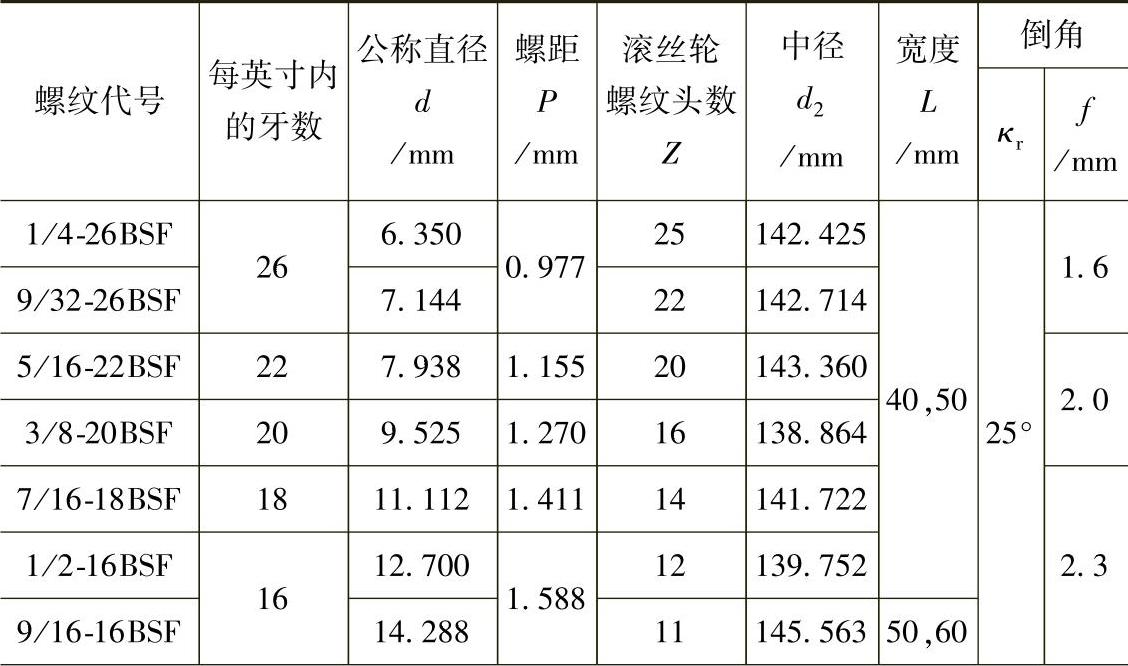

45型和54型滚丝轮的基本尺寸在表6.1-35、表6.1-36和表6.1-37中给出。

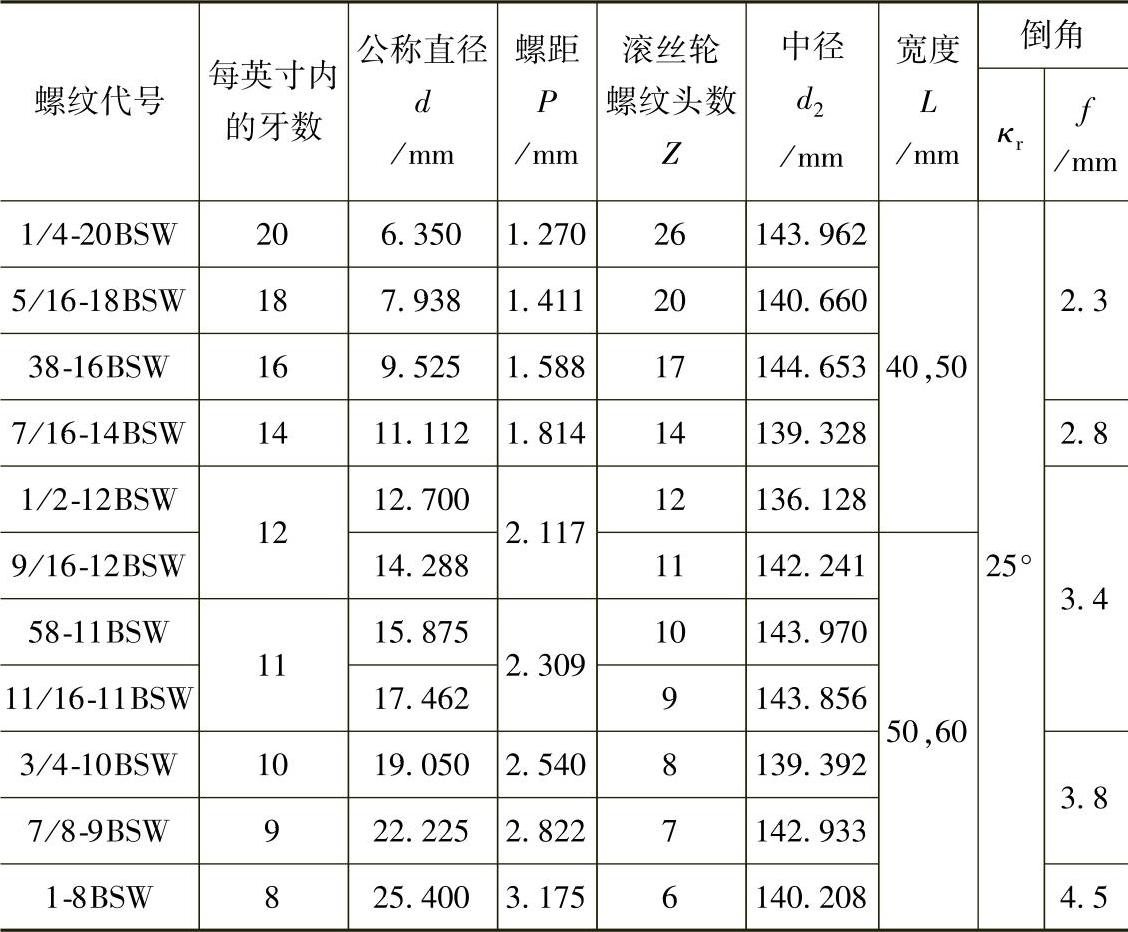

表6.1-36 BSW尺寸

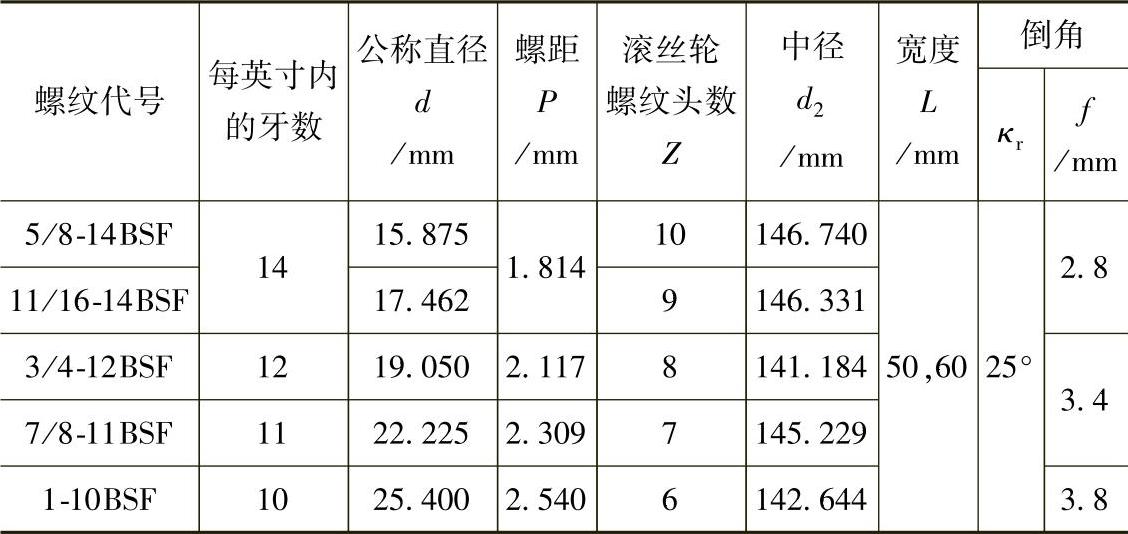

表6.1-37 BSF尺寸


(续)


注:1.表6.1-36、表6.1-37中的κrf为推荐尺寸。

2.使用厂因特殊需要,不能采用表中规定的滚丝轮宽度时,可按下列宽度系列另行选取:45,50,55,60,65,70,75,80,85,90,95,100,105。

3.按使用厂需要制造具有备磨量的滚丝轮。

75型滚丝轮的基本尺寸在表6.1-35、表6.1-38、表6.1-39中给出。

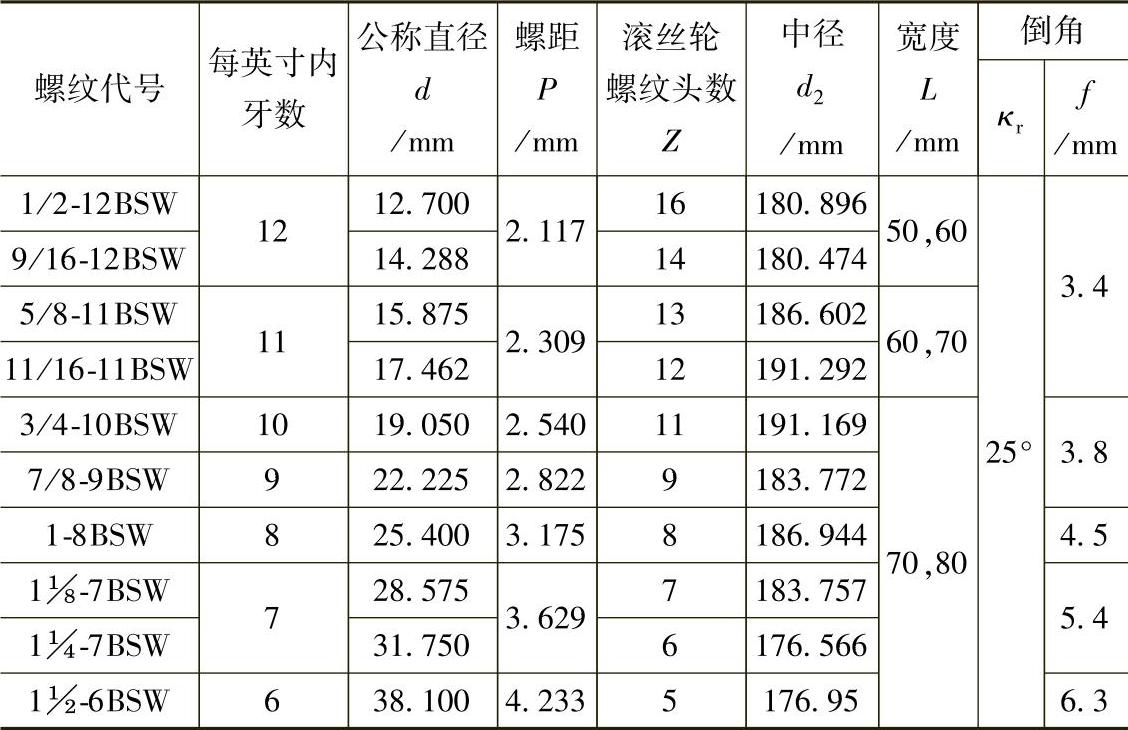

表6.1-38 BSW尺寸

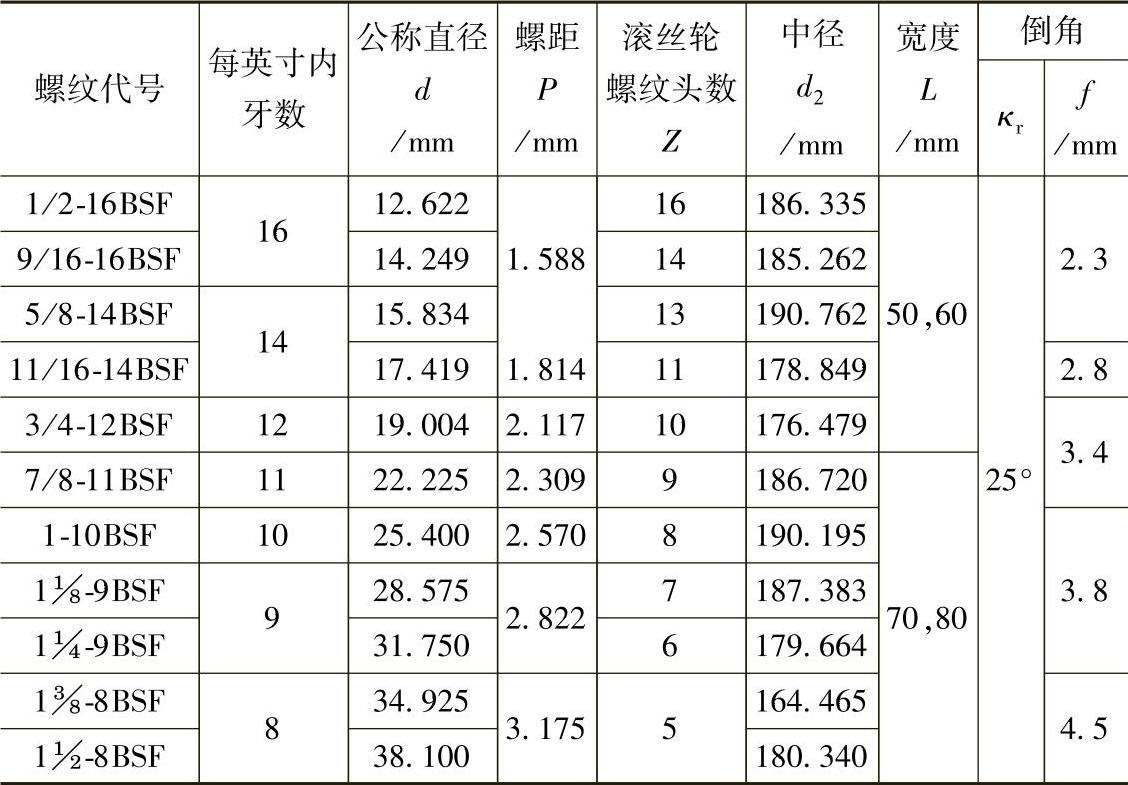

表6.1-39 BSF尺寸


注:1.表6.1-38、表6.1-39中的κrf为推荐尺寸。

2.使用厂因特殊需要,不能采用表中规定的滚丝轮宽度时,可按下列宽度系列另行选取:45,50,55,60,65,70,75,80,85,90,95,100,105。

3.按使用厂需要制造具有备磨量的滚丝轮。

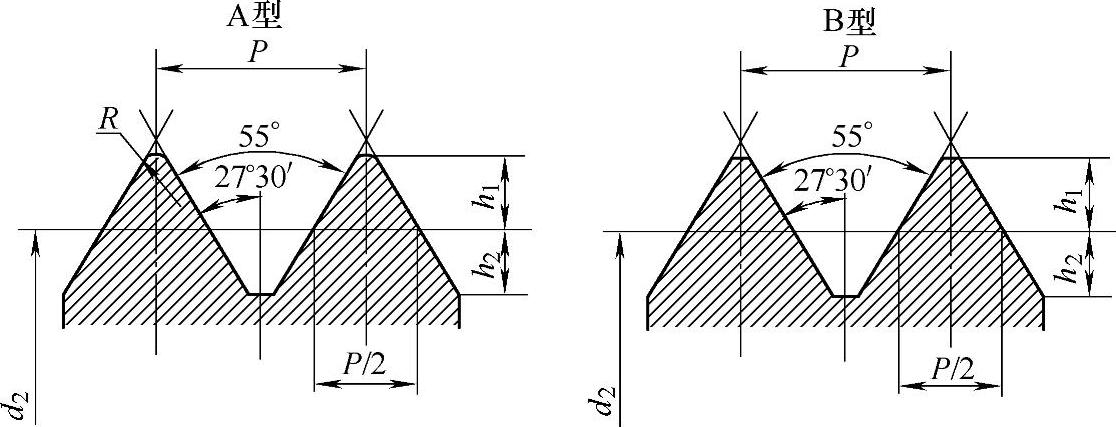

滚丝轮螺纹牙型尺寸和偏差在图6.1-16和表6.1-40中给出,优先采用A型滚丝轮。


图6.1-16 滚丝轮螺纹牙型

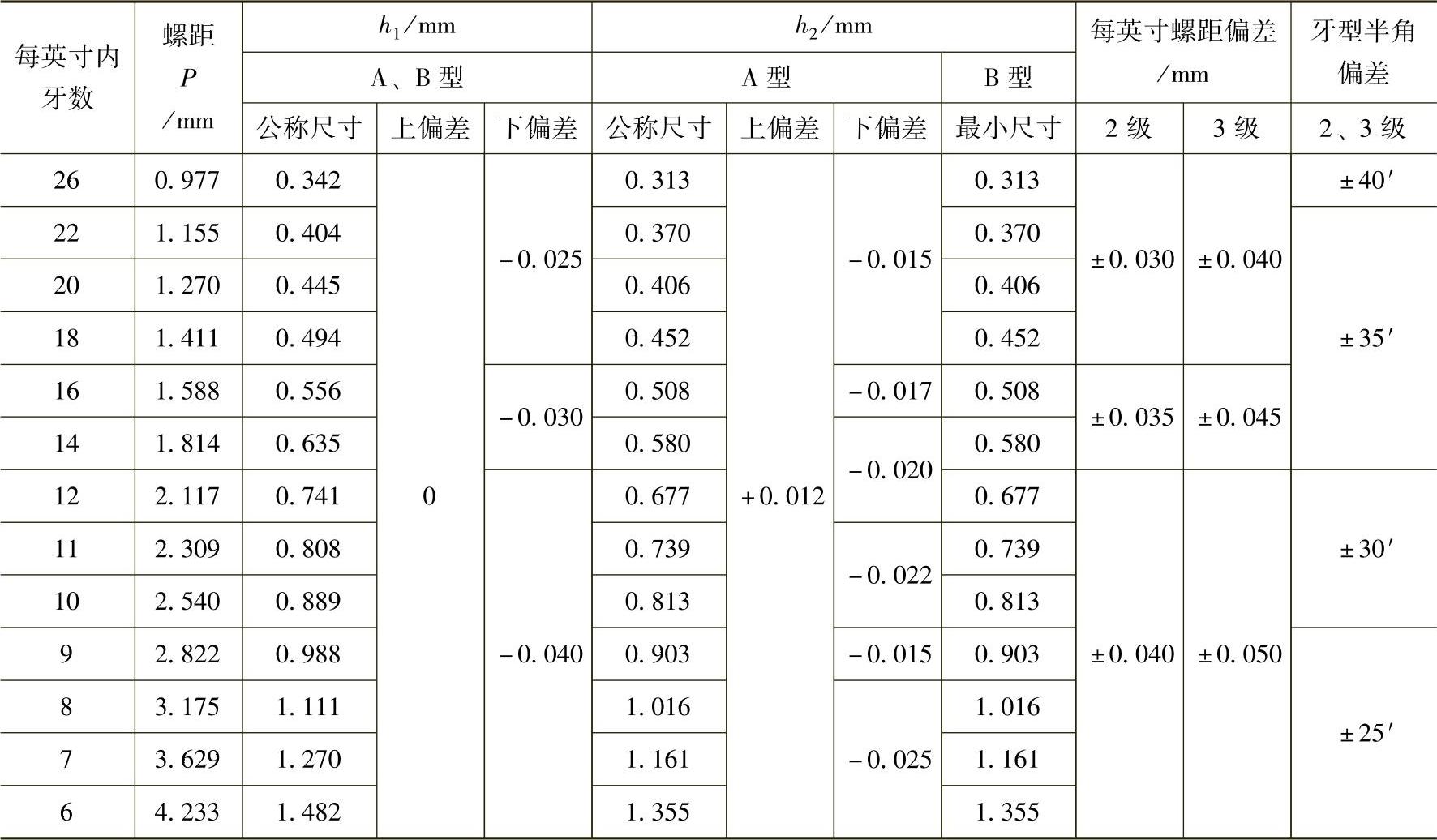

表6.1-40 尺寸及偏差


注:牙顶圆弧半径R的最大值为0.137P,其变化范围由h1的实际尺寸而定。

标记示例:

粗牙惠氏螺纹,螺纹代号为1/4-20 BSW,每英寸内为20牙,宽度50mm,2级精度,螺纹牙型A,54型滚丝轮:

惠氏螺纹滚丝轮54型A1/4-20 BSW 50-2 JB/T 8825.7—1998。

细牙惠氏螺纹,螺纹代号为1/2-12 BSF,每英寸内为12牙,宽度60mm,3级精度,螺纹牙型A,75型滚丝轮:

惠氏螺纹滚丝轮75型A1/2-12 BSF 60-3 JB/T 8825.7—1998。
