4.4.5 沉头铆钉
2025年10月13日
4.4.5 沉头铆钉
沉头铆钉如图4.4-4所示，尺寸见表4.4-9和表4.4-10，质量见表4.4-11和表4.4-12。

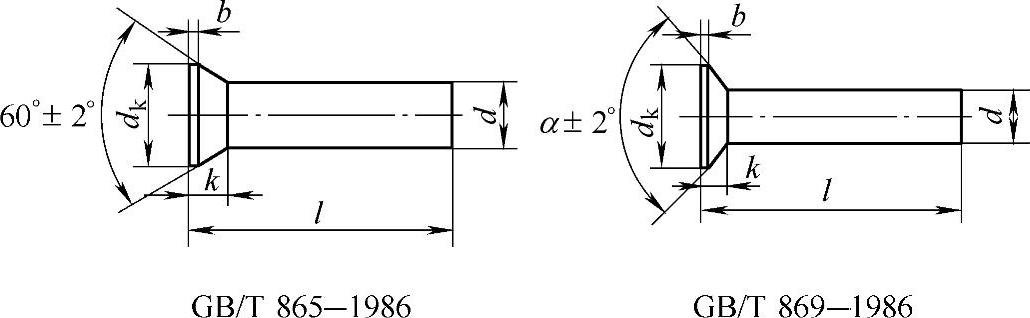

图4.4-4 沉头铆钉
表4.4-9 沉头铆钉（粗制）（GB/T 865—1986）尺寸 （单位：mm）
注：1.尽可能不采用括号内的规格。
2.公称长度系列为：2～4mm（0.5mm进级）、5～20mm（1mm进级）、22～52mm（2mm进级）、58～62mm（2mm进级）、65mm、68mm、70～100mm（5mm进级）。

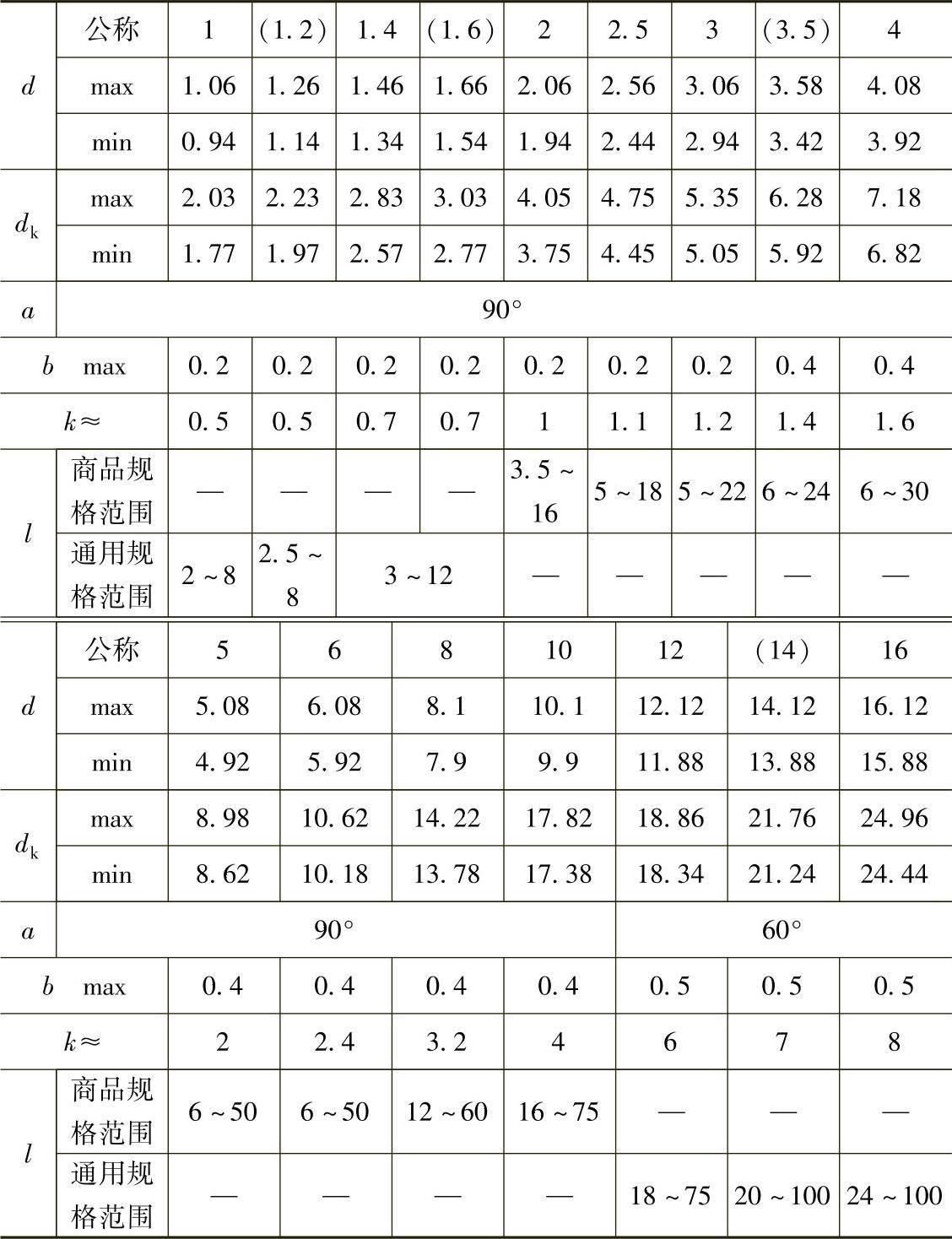

表4.4-10 沉头铆钉（GB/T 869—1986）尺寸 （单位：mm）
注：1.尽可能不采用括号内的规格。
2.公称长度系列为：2～4mm（0.5mm进级）、5～20mm（1mm进级）、22～52mm（2mm进级）、58～62mm（2mm进级）、65mm、68mm、70～100mm（5mm进级）。

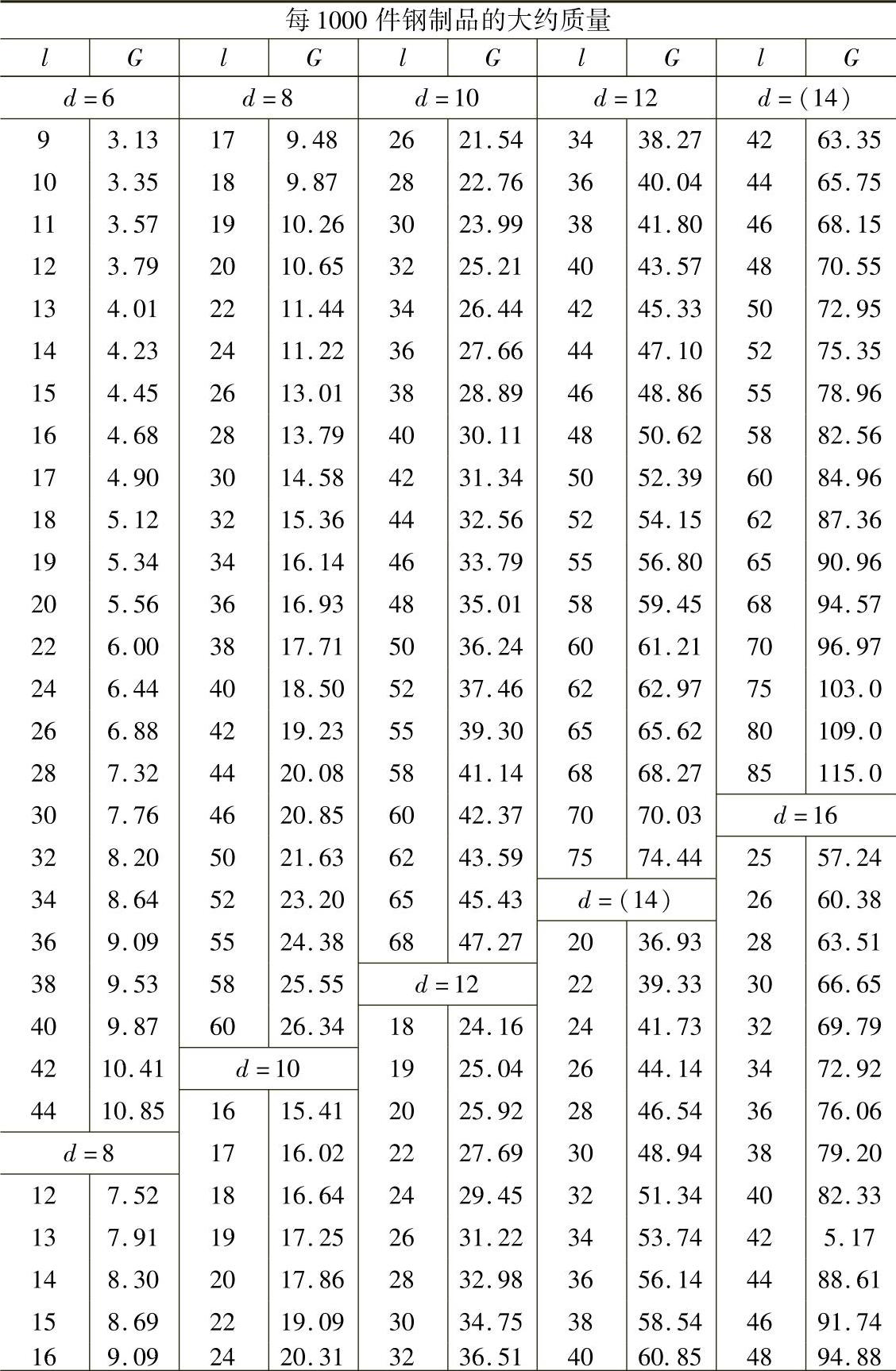

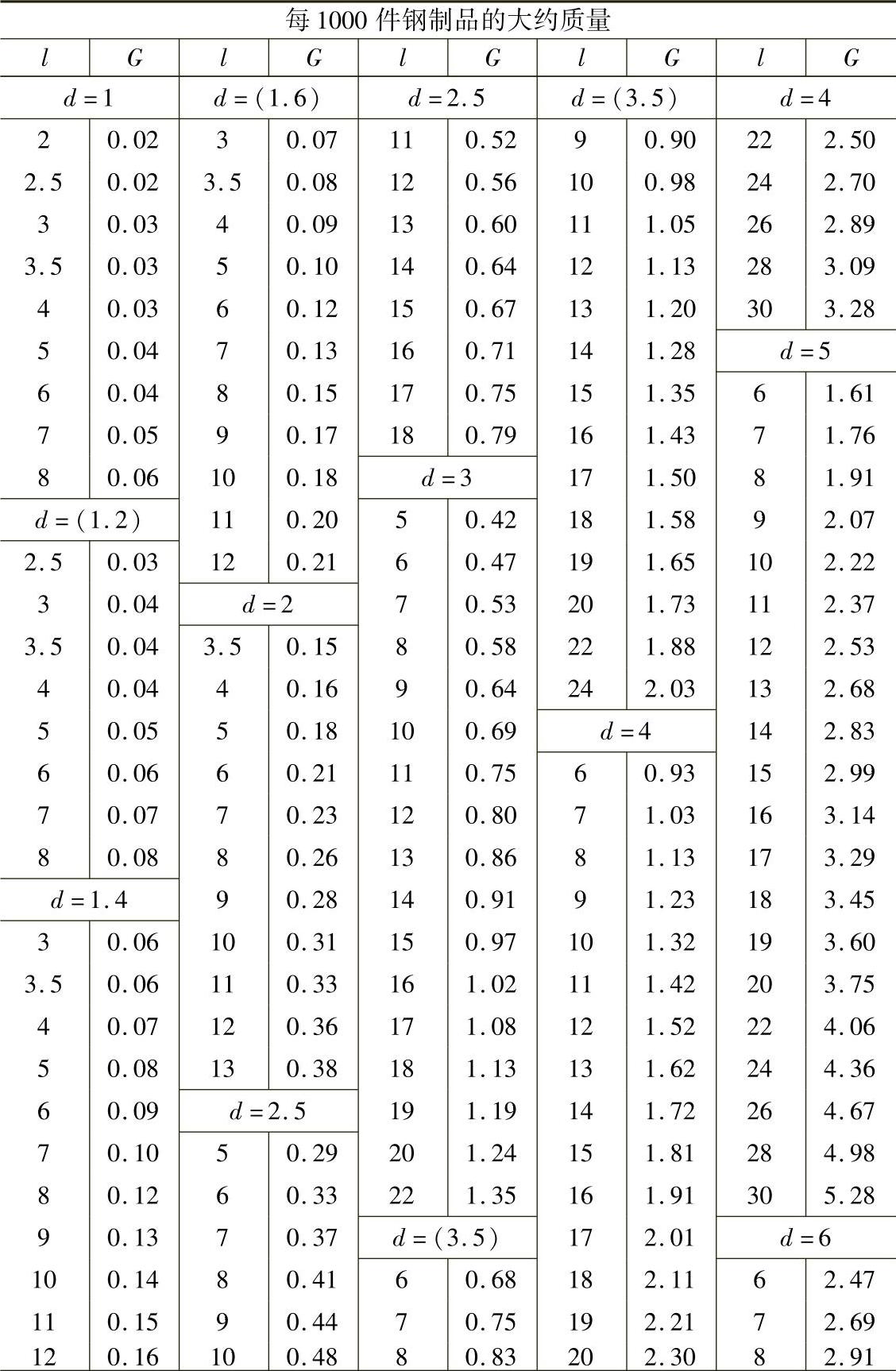

表4.4-11 沉头铆钉质量 （单位：kg）
（续）
（续）
注：表列规格：d=2～10mm的规格为商品规格，其余为通用规格。尽可能不采用括号内的规格。

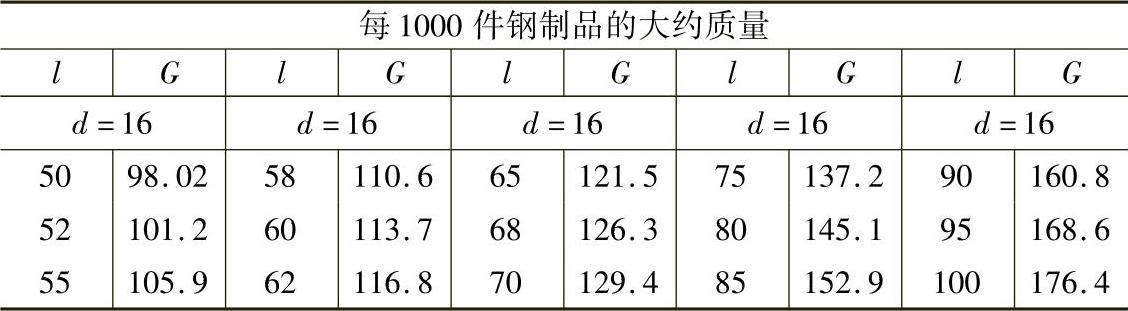

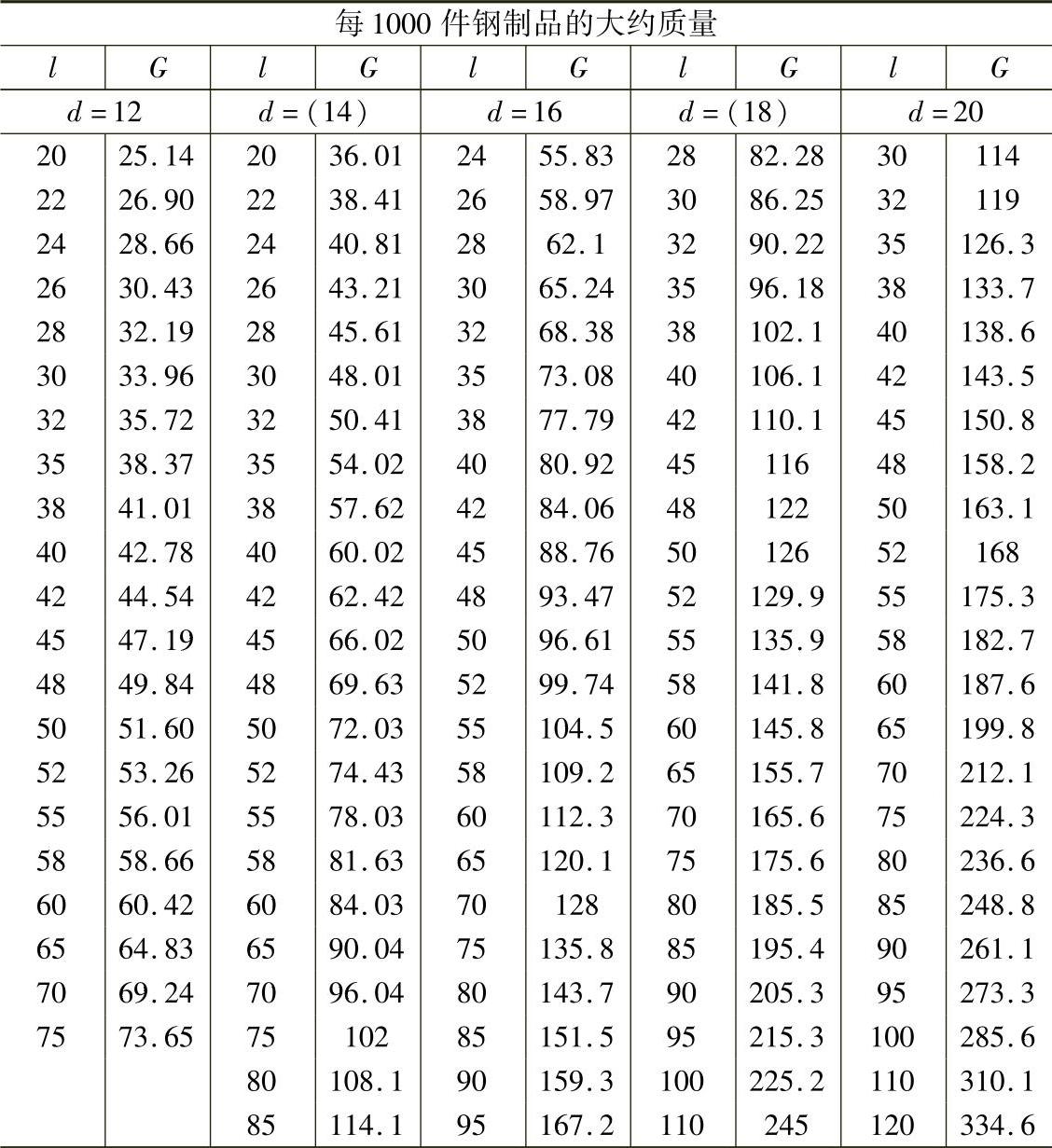

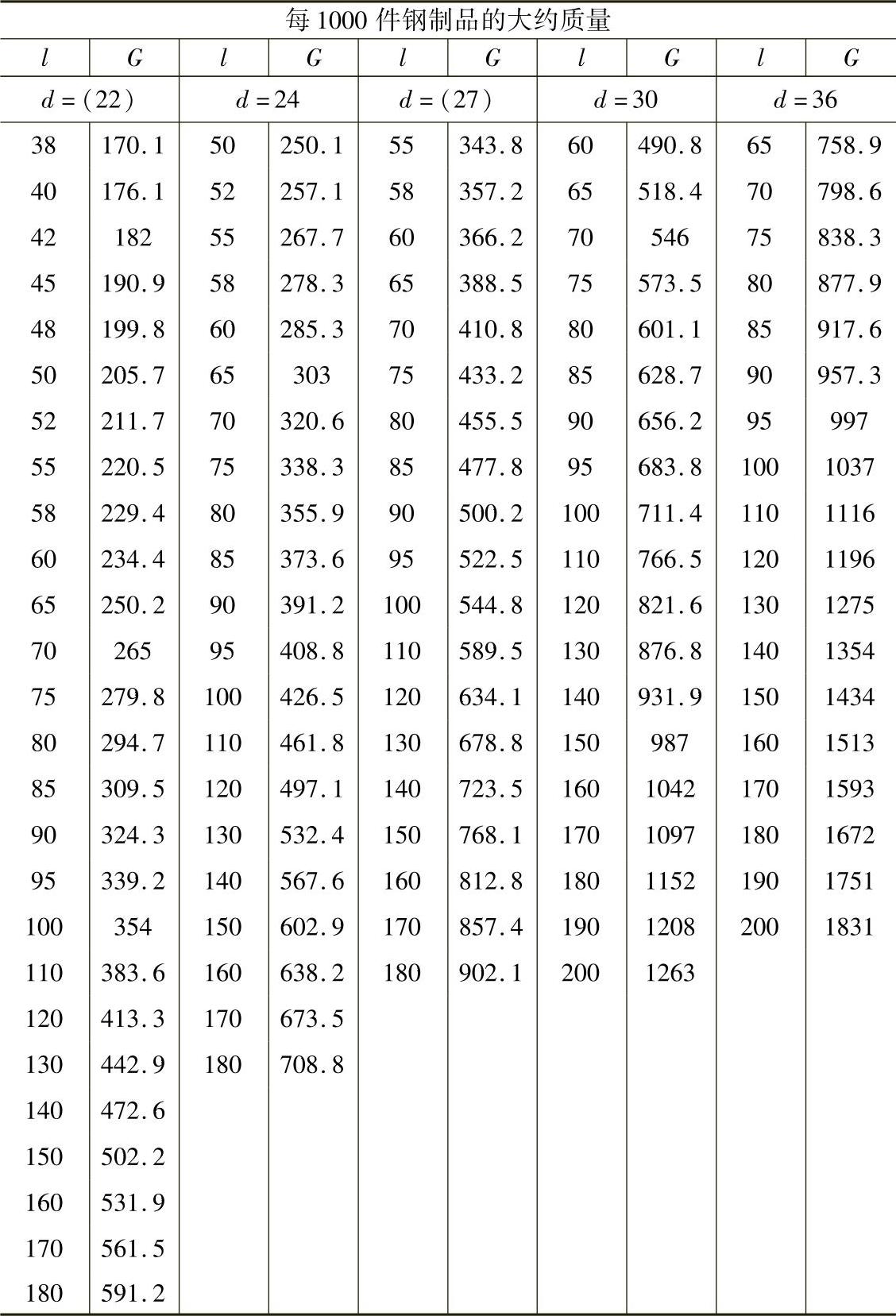

表4.4-12 粗制沉头铆钉的质量 （单位：kg）
（续）
注：表列规格为商品规格。尽可能不采用括号内的规格。
