14.非金属嵌件六角锁紧盖形螺母焊接型

（GB/T 802.5—2009）

焊接型非金属嵌件六角锁紧盖形螺母如图2.3-65所示，尺寸见表2.3-122，技术条件和引用标准见表2.3-123。

标记示例：

螺纹规格D=M12、性能等级为5级、表面氧化处理的焊接型非金属嵌件六角锁紧盖形螺母的标记：螺母GB/T 802.5 M12。

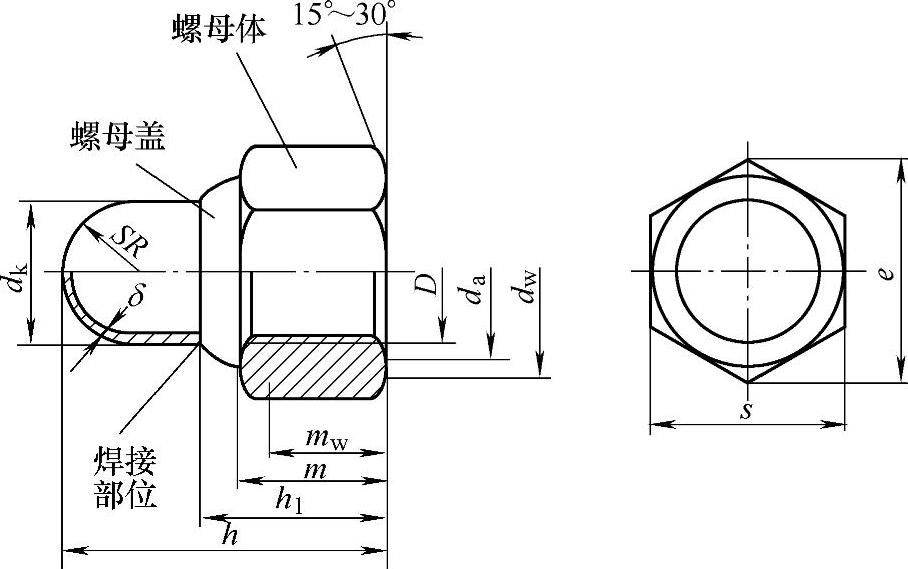

图2.3-65 焊接型非金属嵌件六角锁紧盖形螺母

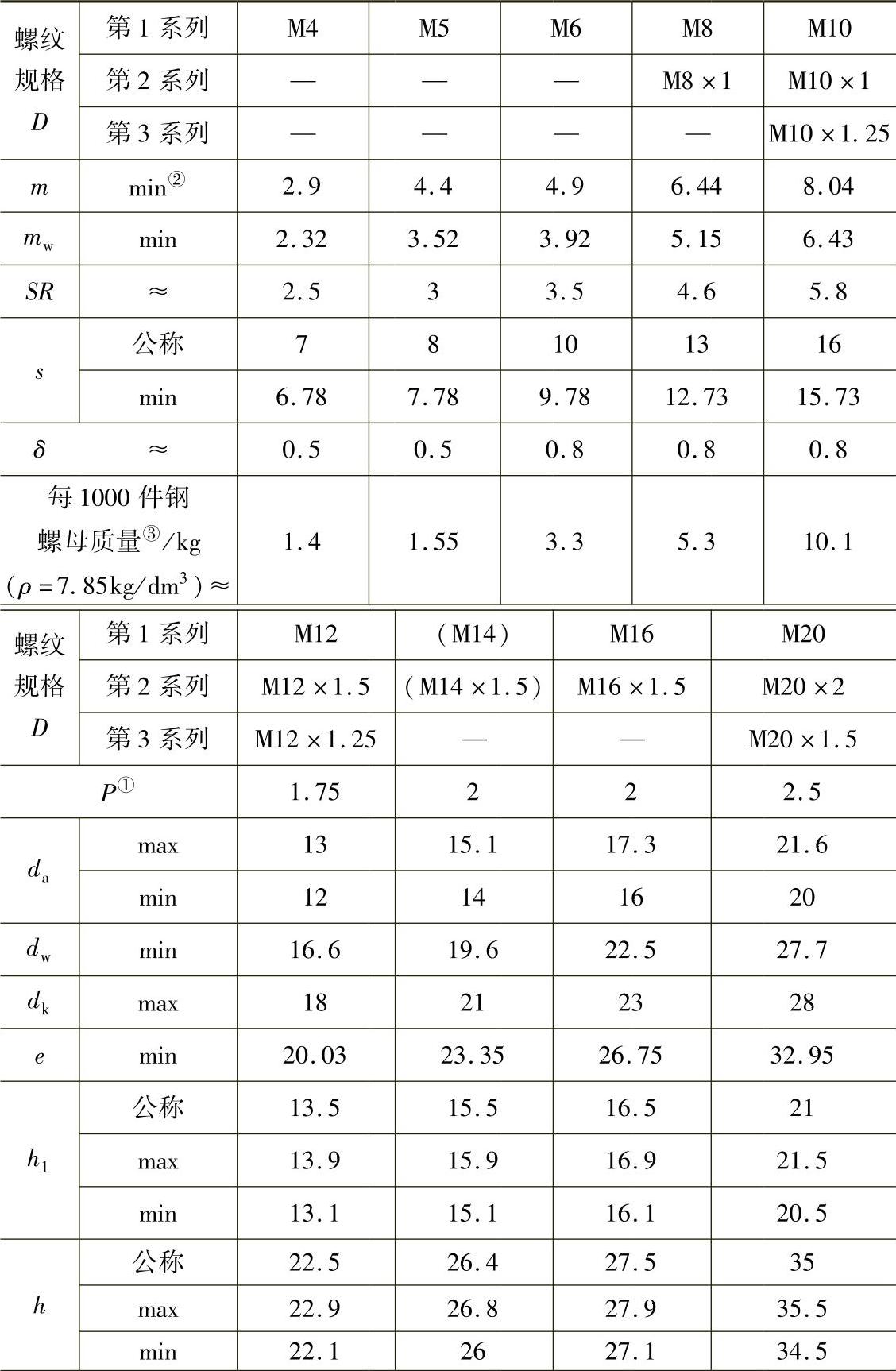

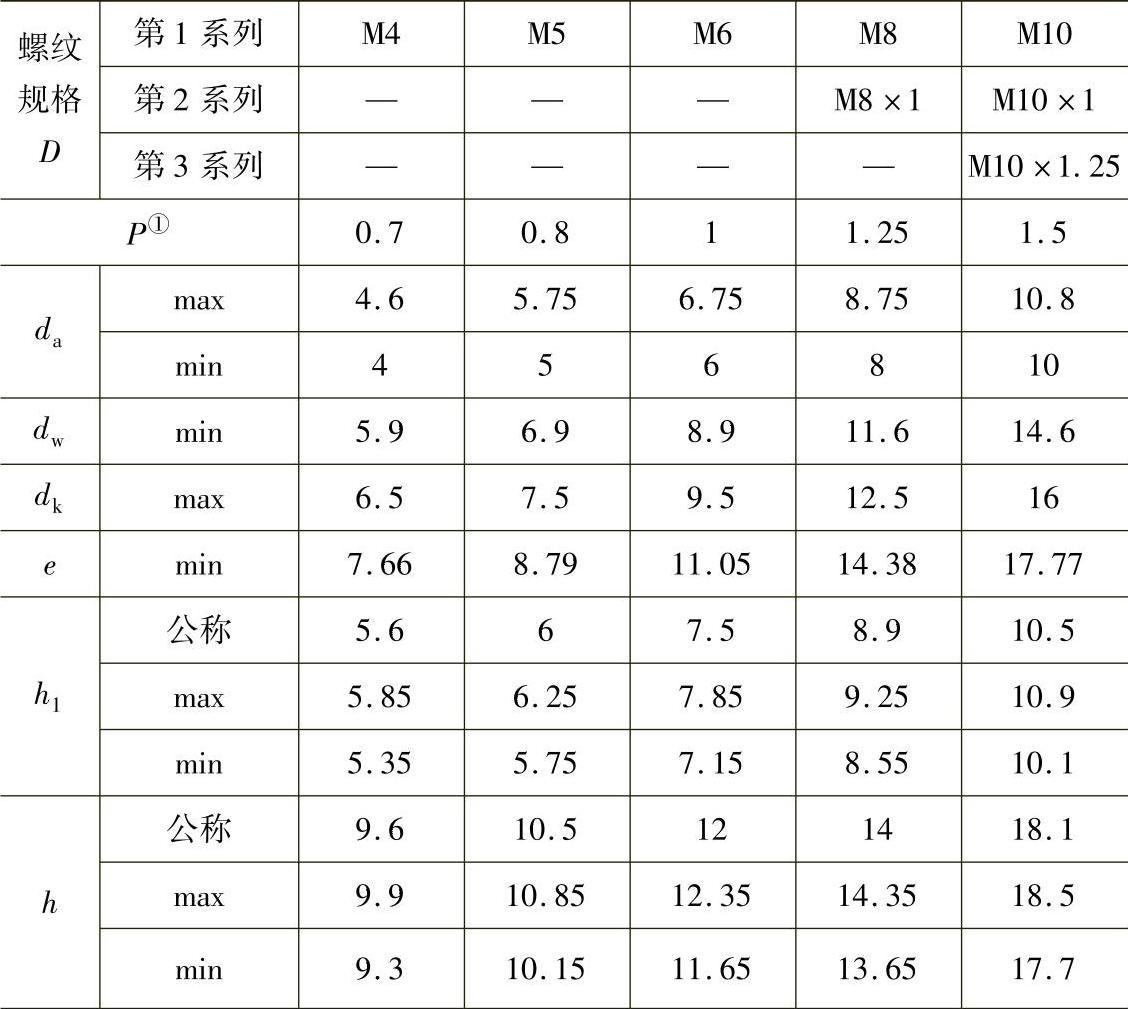

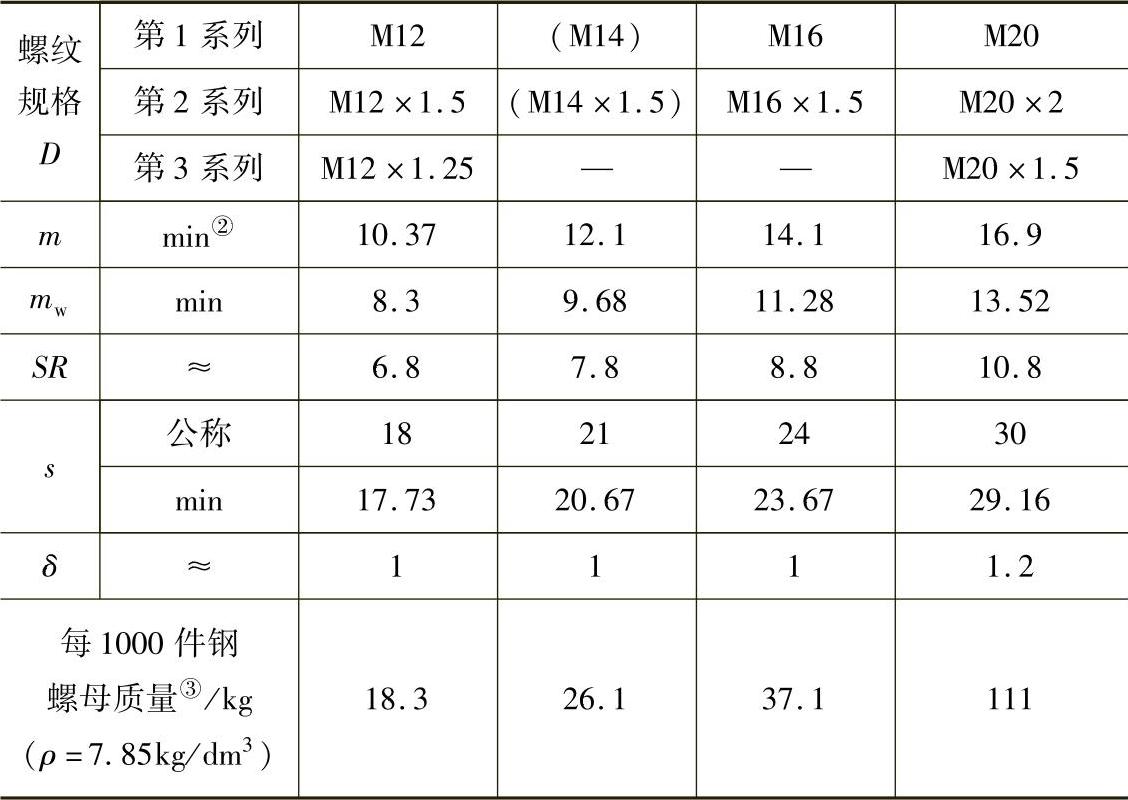

表2.3-122 尺寸 （单位：mm）

（续）

（续）

注：尽可能不采用括号内的规格；按螺纹规格第1～3系列，依次优先选用。

① P—粗牙螺纹螺距，按GB/T 197。

② 也是最小螺纹长度。

③ 近似的质量，也可以是细牙螺母的计算值。

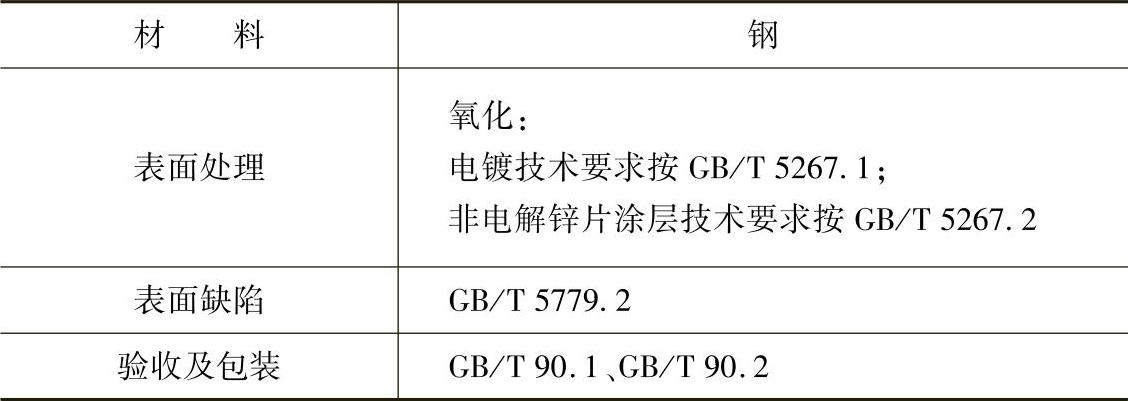

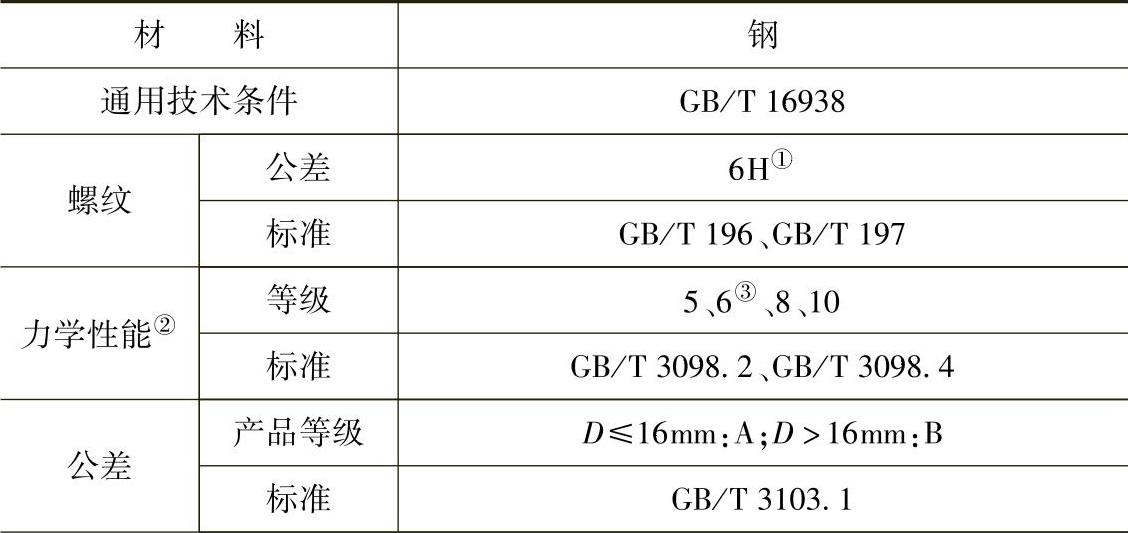

表2.3-123 技术条件和引用标准

（续）

注：6H公差带适用镀层或不镀层的螺母螺纹，电镀层标准GB/T 5267.1适用于要求镀层厚度的场合。因此，能需要选取比H公差带位置大的基本偏差。然而，这就会削弱螺栓-螺母连接副抗脱扣的能力。

① 参照GB/T 3098.9（如，5.3螺纹：除有效力矩部分外，螺母的螺纹必须符合GB/T 197的要求）。

② 若采用其他材料或性能等级，则应自相关标准中选用。

③ 仅适用于细牙螺母。
