3.B级加大系列六角头法兰面螺栓
B级加大系列六角头法兰面螺栓如图2.1-13所示，尺寸见表2.1-25，技术条件及引用标准见表2.1-26。

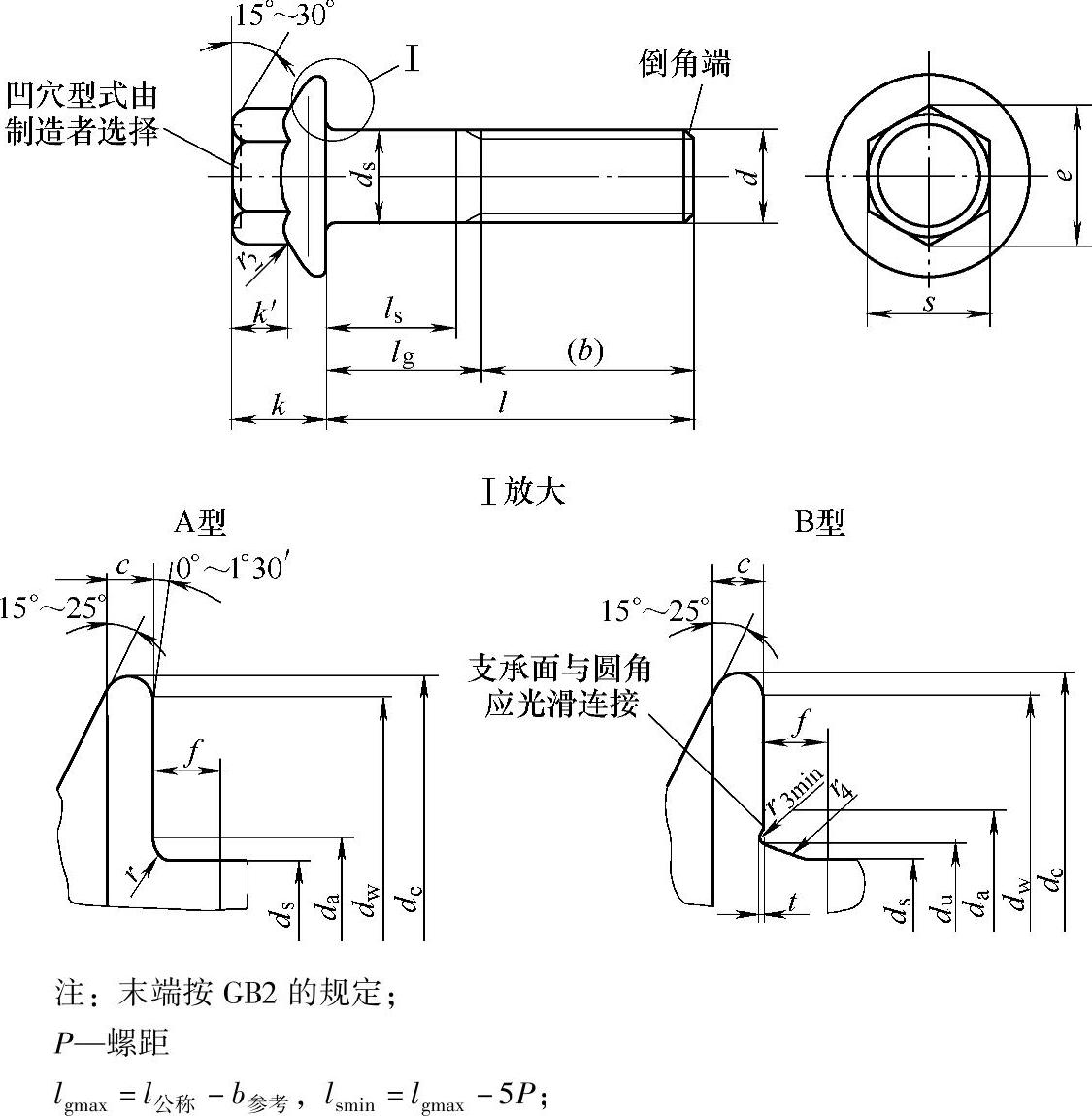

图2.1-13 B级加大系列六角头法兰面螺栓
标记示例：
螺纹规格d=M12、公称长度l=80mm、性能等级为8.8级、表面氧化、A或B型的六角法兰面螺栓的标记示例：
螺栓GB 5789—1986—M12×80
螺纹规格d=M12、公称长度l=80mm、性能等级为8.8级、表面氧化、A型的六角法兰面螺栓的标记示例：
螺栓GB 5789—1986—AM12×80

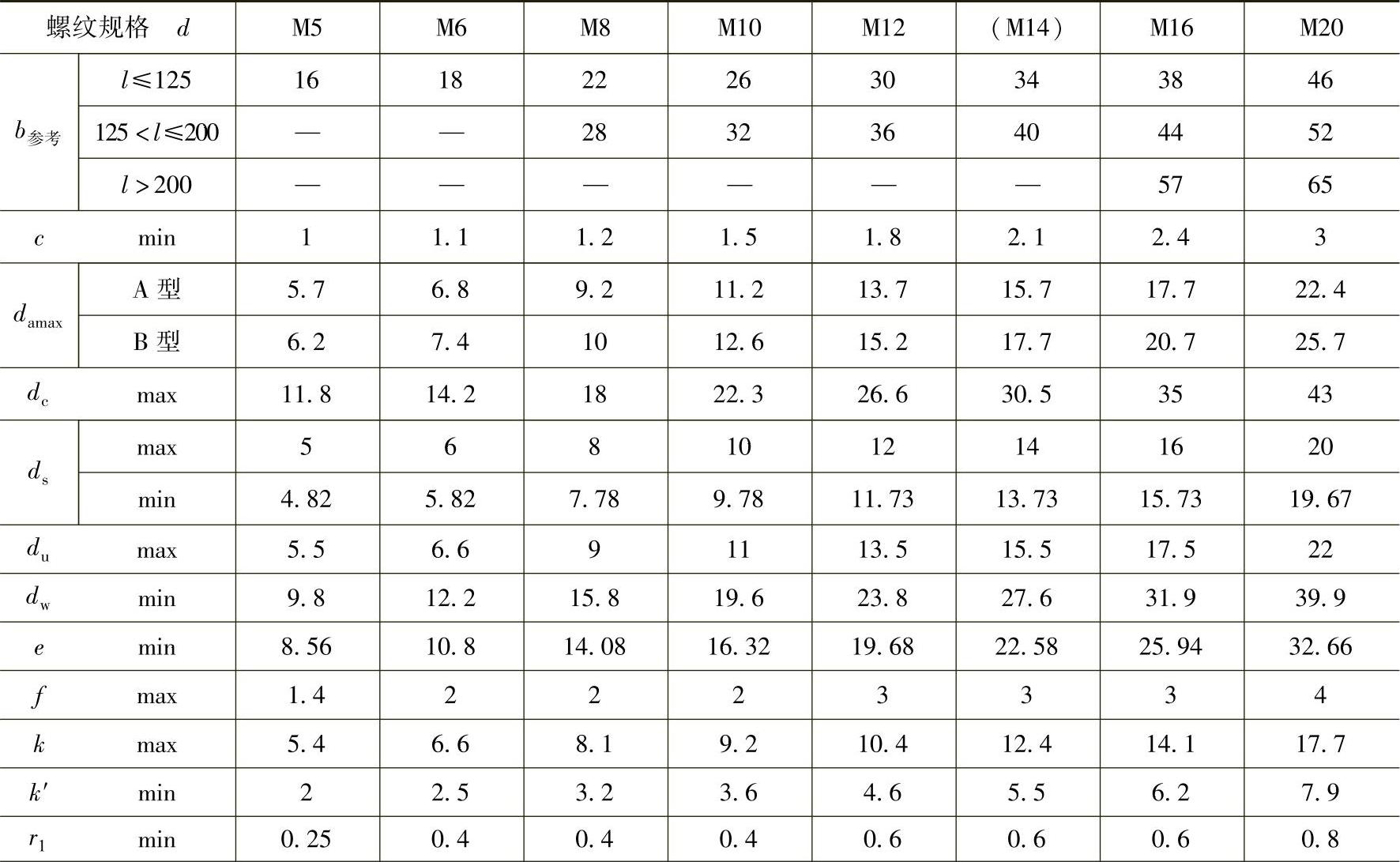

表2.1-25 尺寸 （单位：mm）

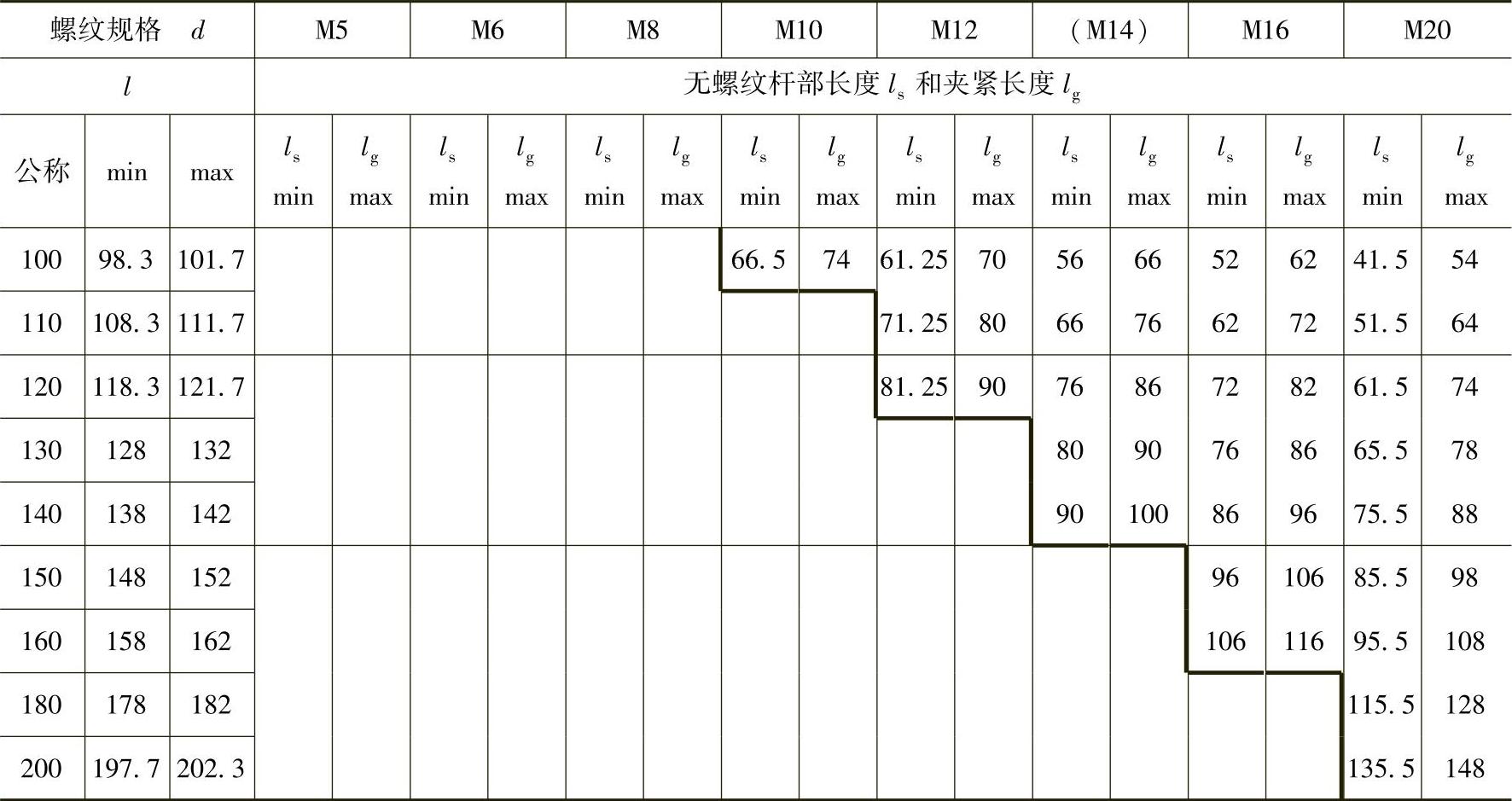

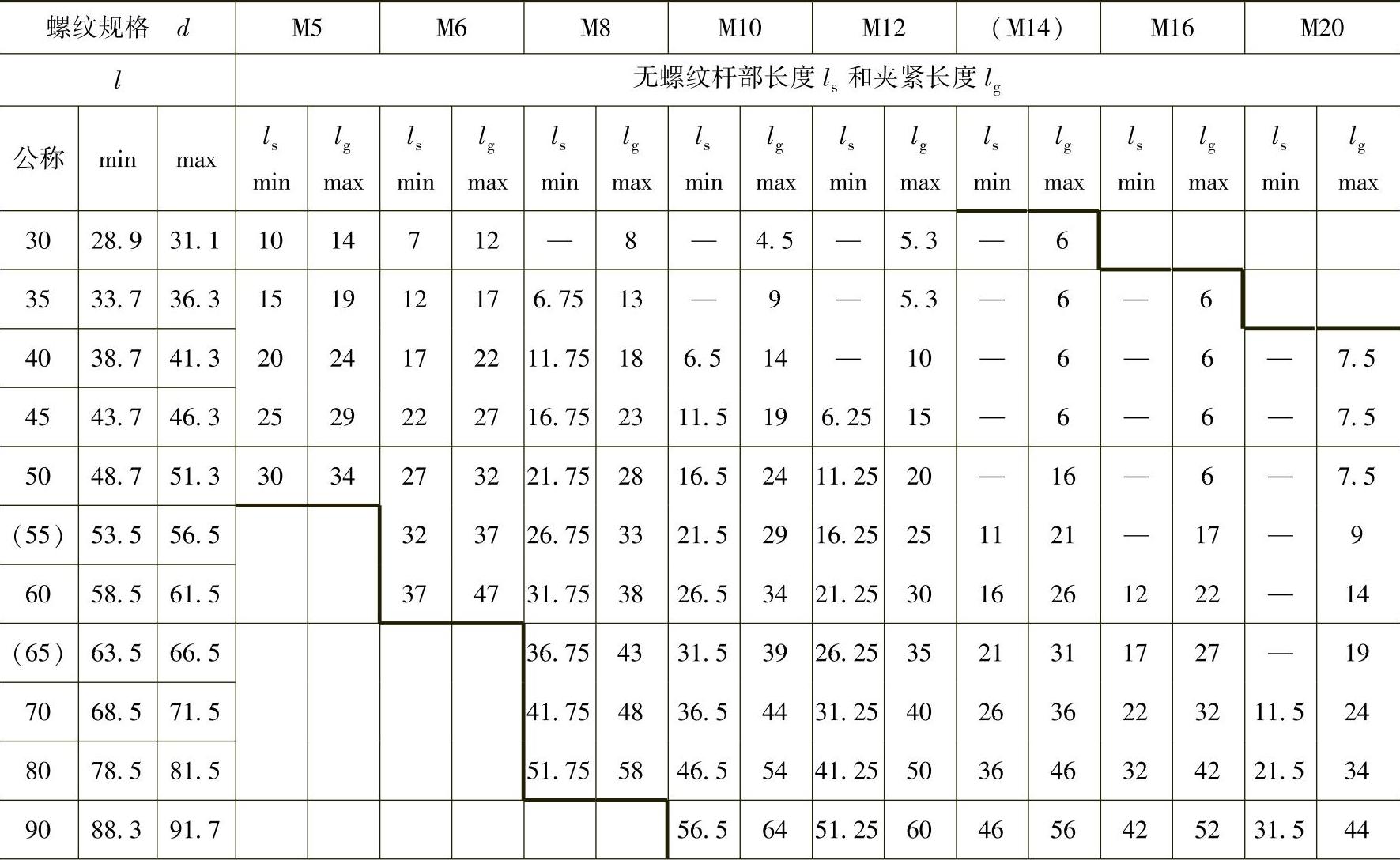

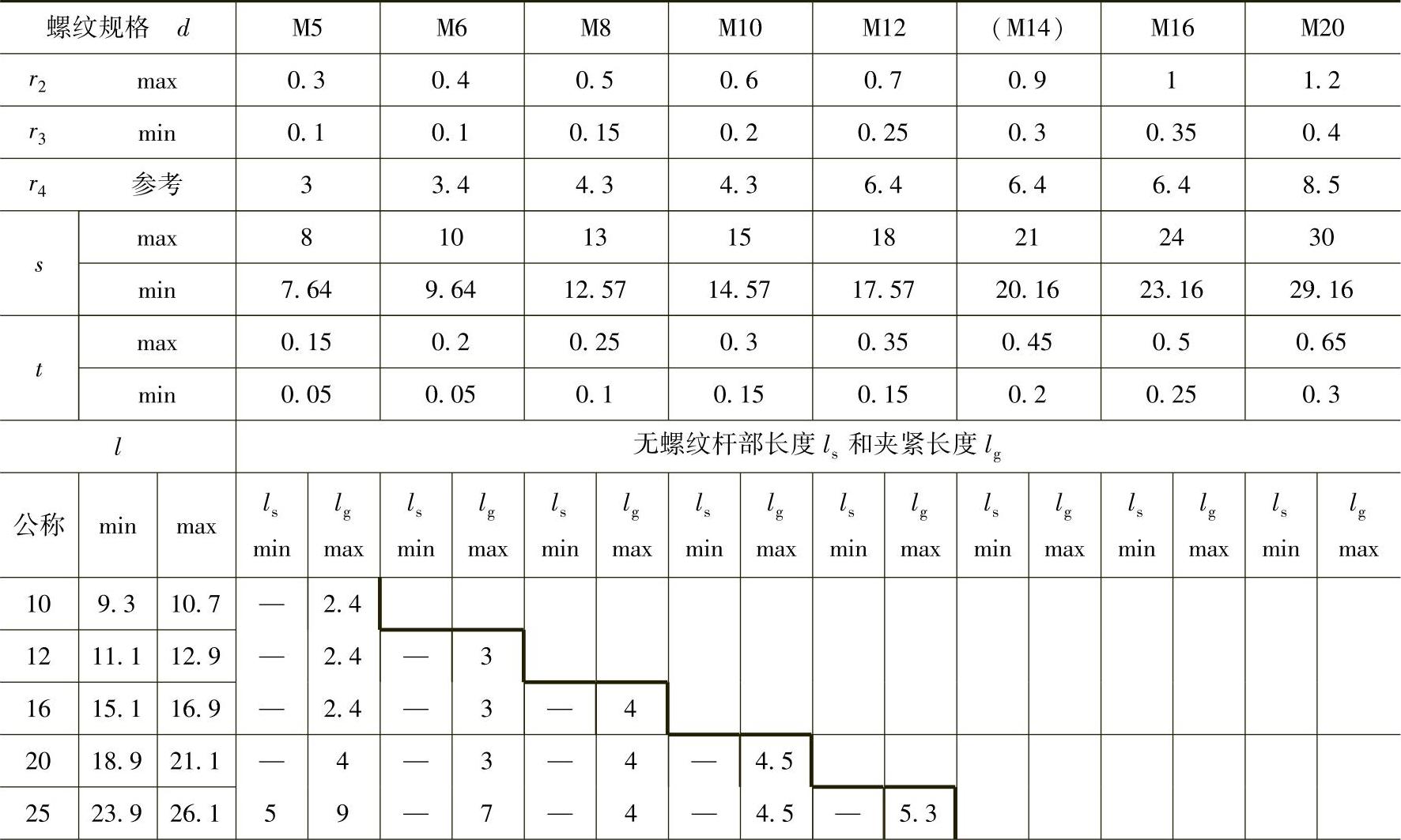

（续）
（续）
（续）
注：1.尽可能不采用括号内的规格。
2.折线之间为商品规格范围。

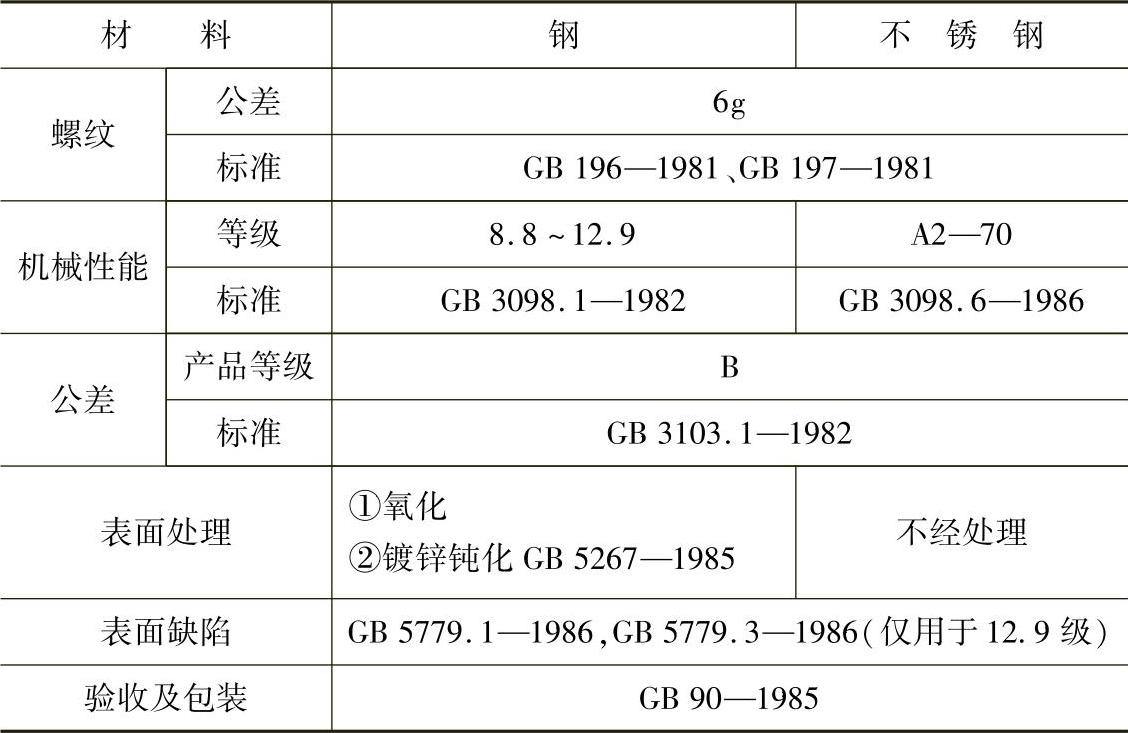

表2.1-26 技术条件及引用标准
