13.外径千分尺

（GB/T 1216—2004）

螺旋副千分量具（又称千分量具）是比游标量具测量精度高，且机械制造中最常见的较精密量具之一。测量精度为0.01mm，千分量具根据用途不同有外径千分尺、内径千分尺、内测千分尺、三爪内径千分尺、杠杆千分尺等。其工作原理是应用螺旋副转动原理，借助测微螺杆与螺旋轴套作为一对精密螺纹耦合件，将回转运动变为直线运动后，从固定套和微分筒组成的读数机构上读得长度尺寸。

外径千分尺利用螺旋副原理，对弧形尺架上两测量面间分隔的距离进行读数的长度测量器具。它主要用于测量外径尺寸和形状偏差，读数值为0.01mm，测量范围最大可达1000mm。外形如图6.2-9所示。

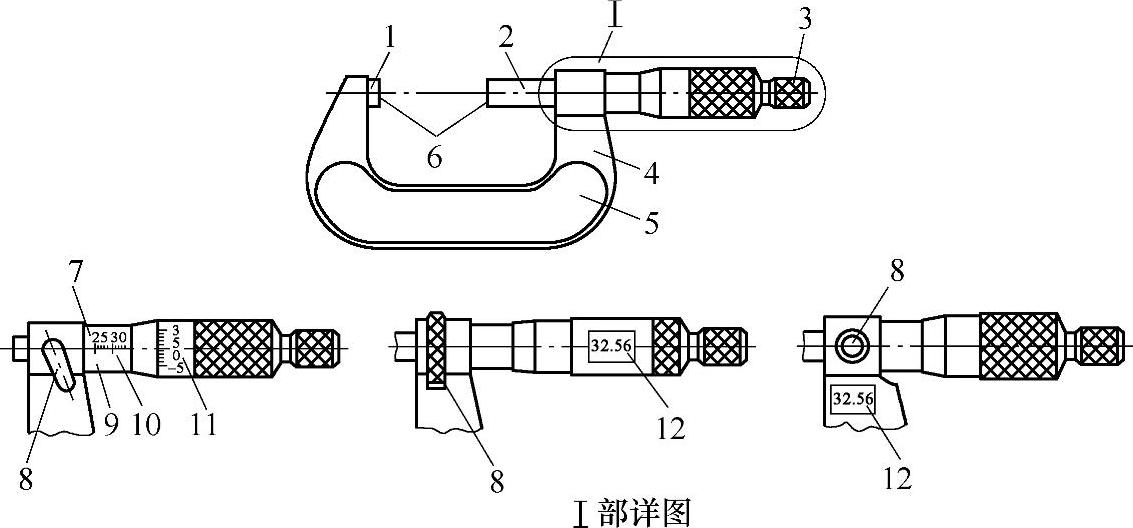

图6.2-9 外径千分尺

1—测砧 2—测微螺杆 3—棘轮 4—尺架 5—隔热装置 6—测量面 7—模拟显示 8—测微螺杆锁紧装置 9—固定套管 10—基准线 11—微分筒 12—数值显示

外径千分尺的量程为25mm，测微螺杆螺距为0.5mm和1mm，测量范围见表6.2-9。

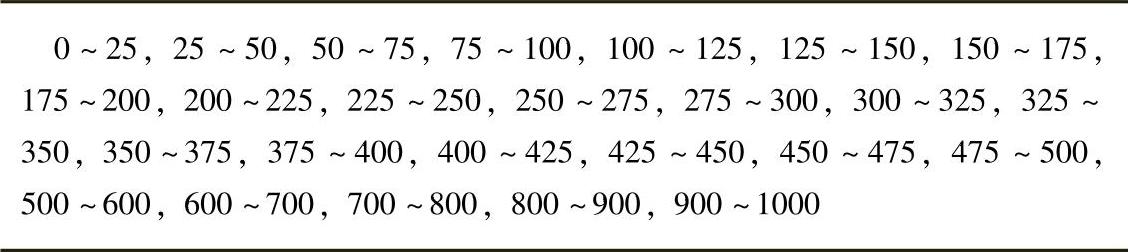

表6.2-9 测量范围 （单位：mm）

尺架应具有足够的刚性，当尺架沿测微螺杆的轴线方向作用10N的力时，其弯曲变形量应不大于表6.2-10的规定。

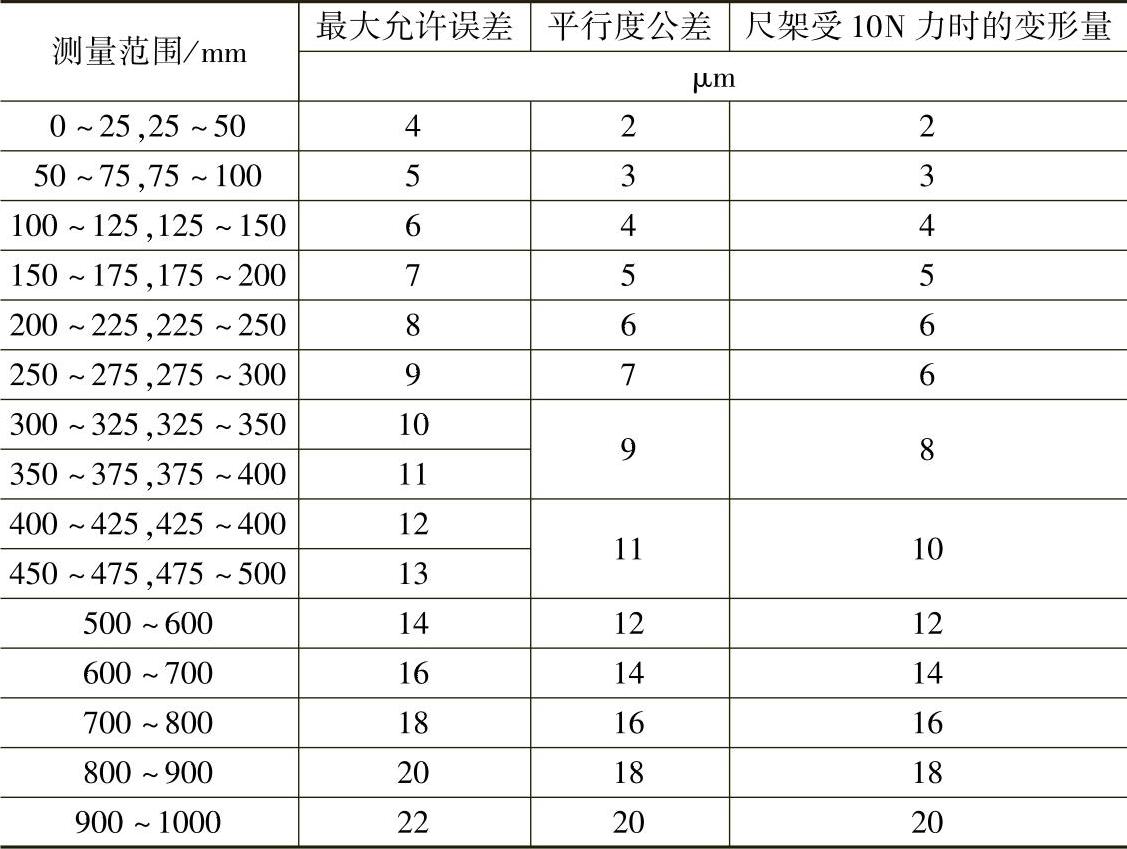

表6.2-10 尺架的性能要求
