4.4.7  平锥头铆钉

（GB/T 868—1986）

平锥头铆钉如图4.4-6所示，尺寸见表4.4-15，质量见表4.4-16。

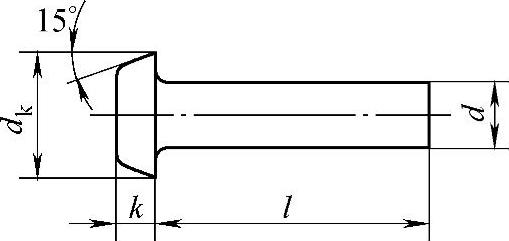

图4.4-6 平锥头铆钉

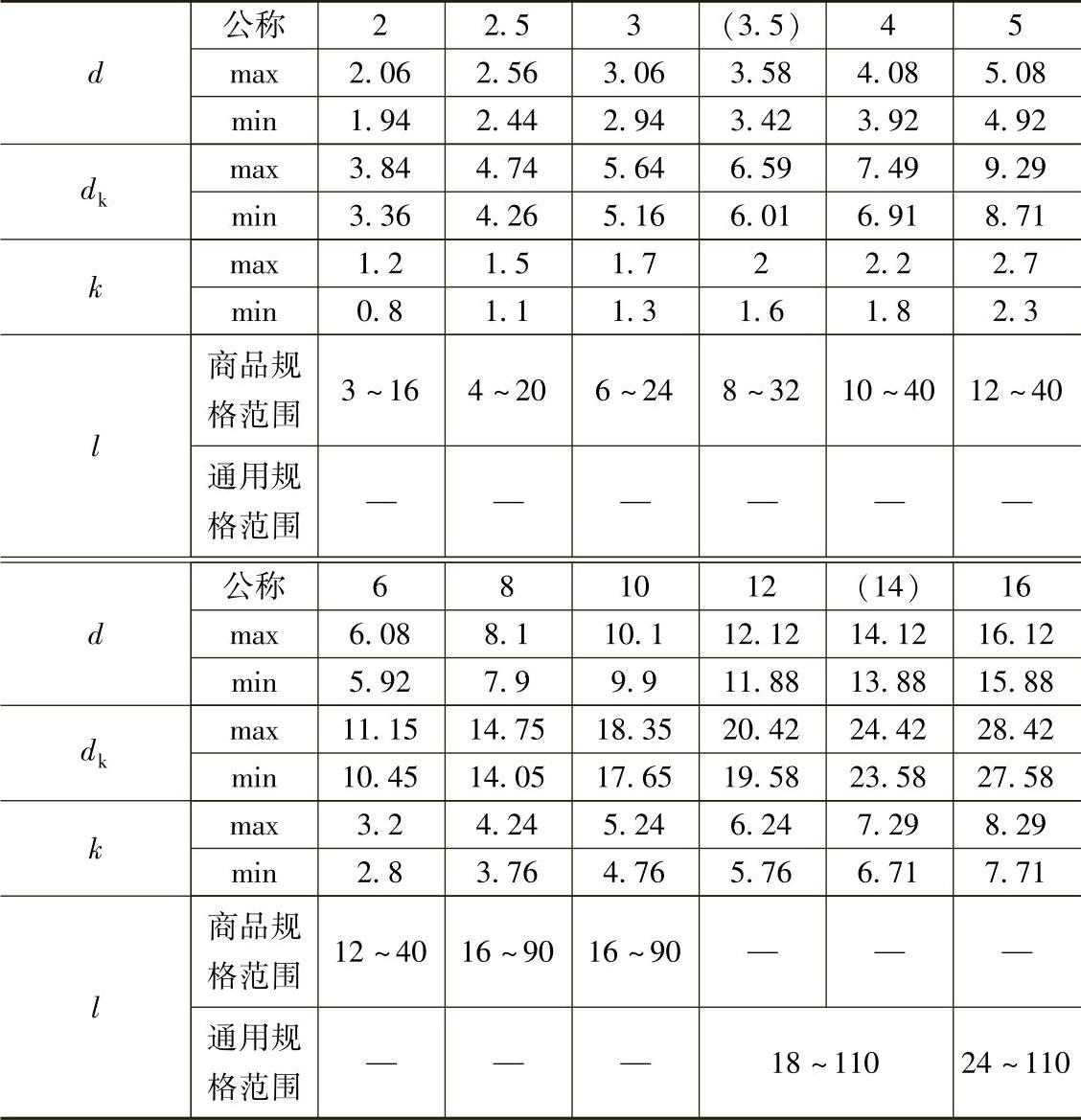

表4.4-15 尺寸 （单位：mm）

注：1.尽可能不采用括号内的规格。

2.公称长度系列为：3mm、3.5mm、4～20mm（1mm进级）、22～52mm（2mm进级）、55mm、58～62mm（2mm进级）、65mm、68mm、70～100mm（5mm进级）、110mm。

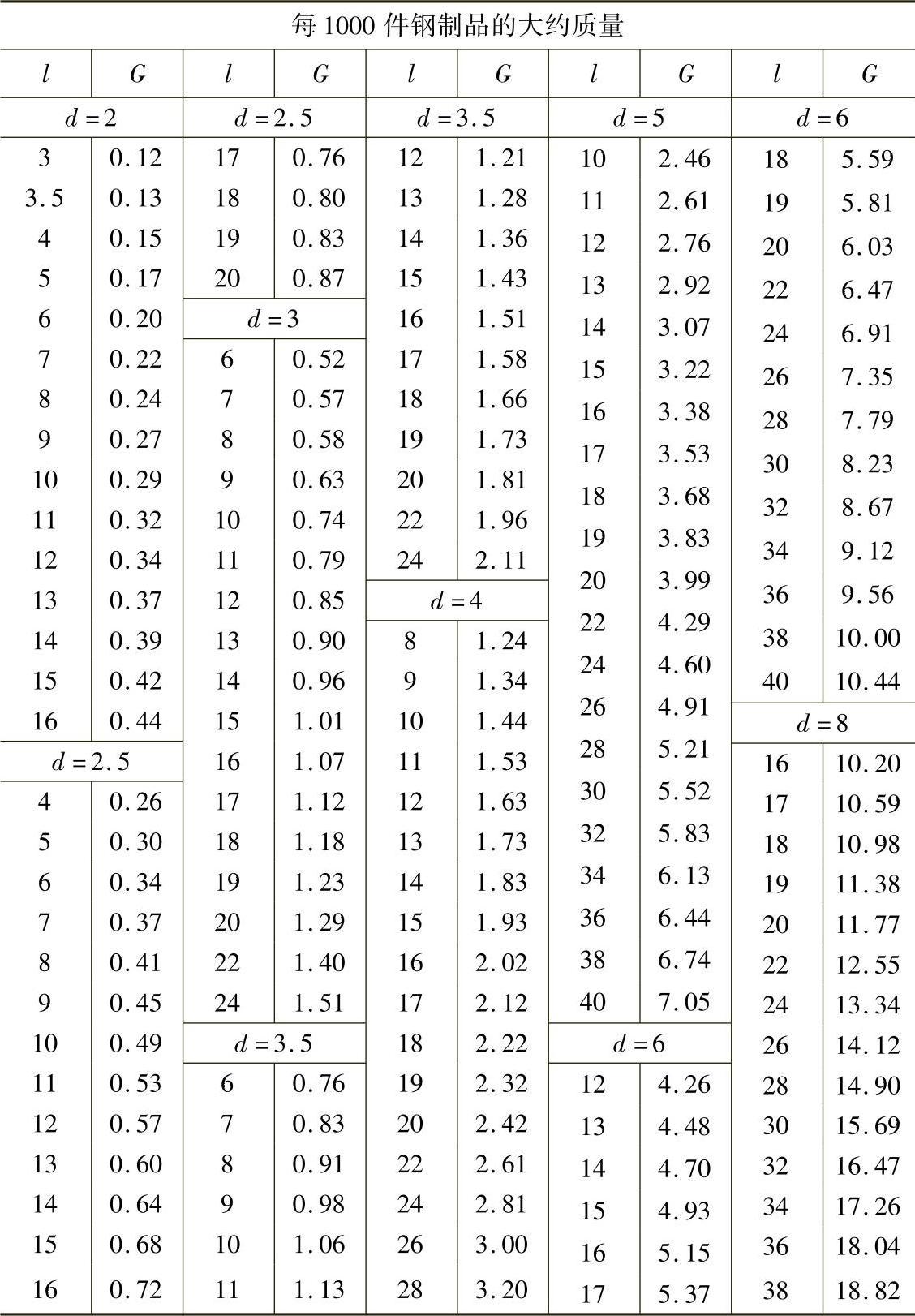

表4.4-16 质量 （单位：kg）

注：表列规格：d≤10mm的规格为商品规格，d≥12mm的规格为通用规格。尽可能不采用括号内的规格。
