储能焊用焊接螺柱

3.储能焊用焊接螺柱

（GB/T 902.3—2008）

1）PT型焊接螺柱如图2.2-7所示，尺寸见表2.2-12。

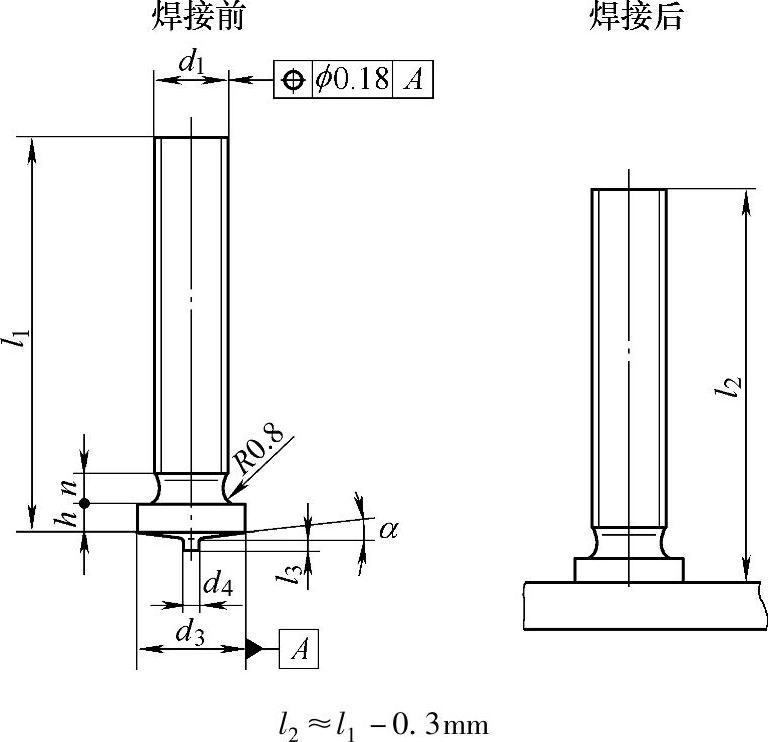

图2.2-7 PT型焊接螺柱

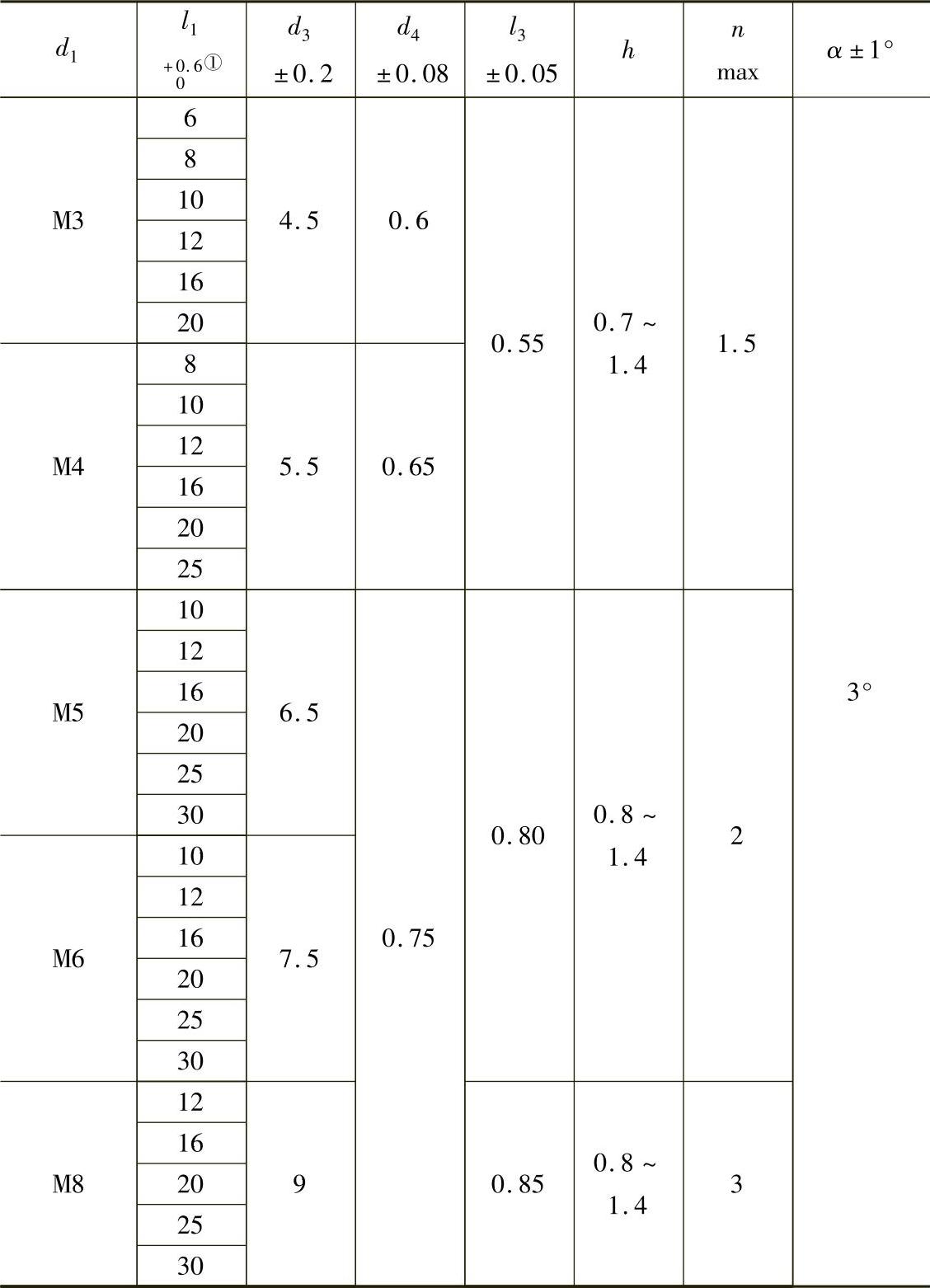

表2.2-12 尺寸

① 其他长度由双方协议。

2）IT型焊接螺柱如图2.2-8所示，尺寸见表2.2-13。

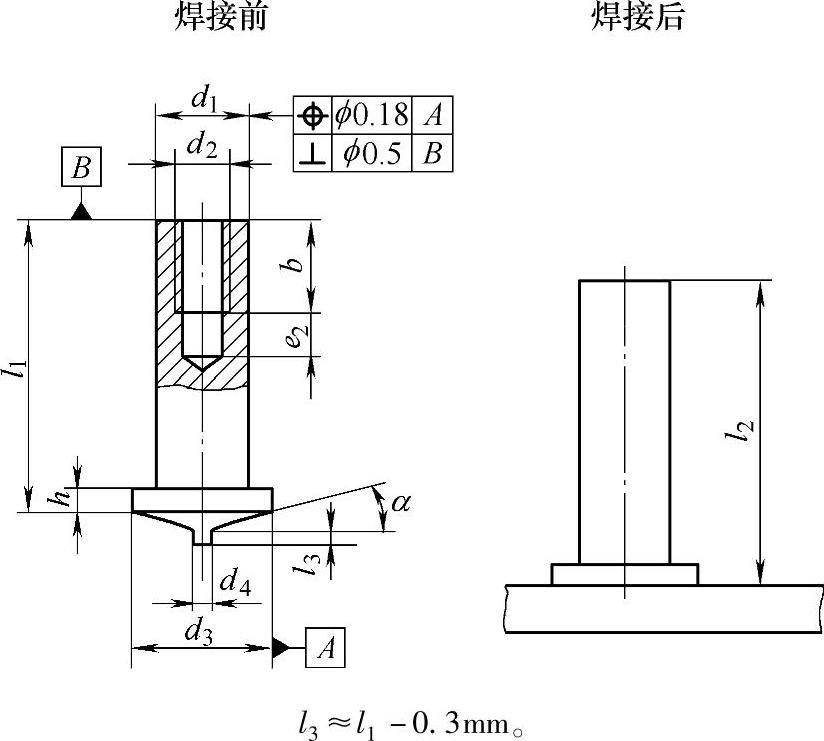

图2.2-8 IT型焊接螺栓

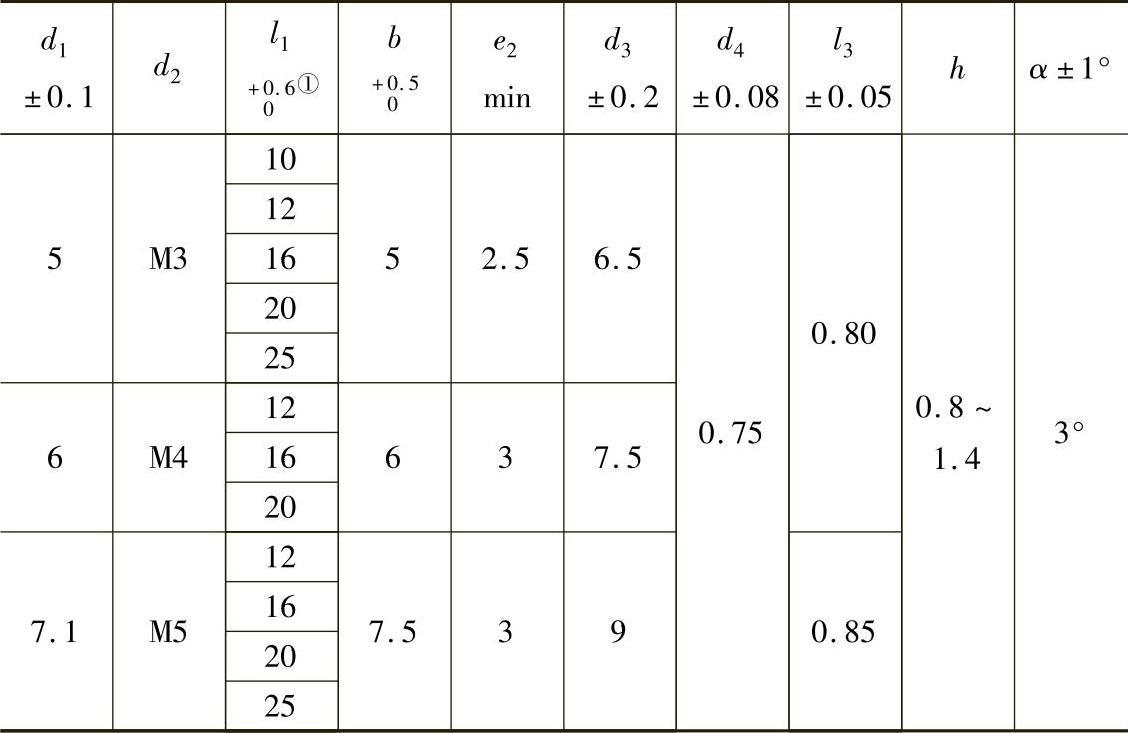

表2.2-13 尺寸

① 其他长度由双方协议，但l₁最小值应大于等于1.5d₁。

3）技术条件及引用标准见表2.2-14。

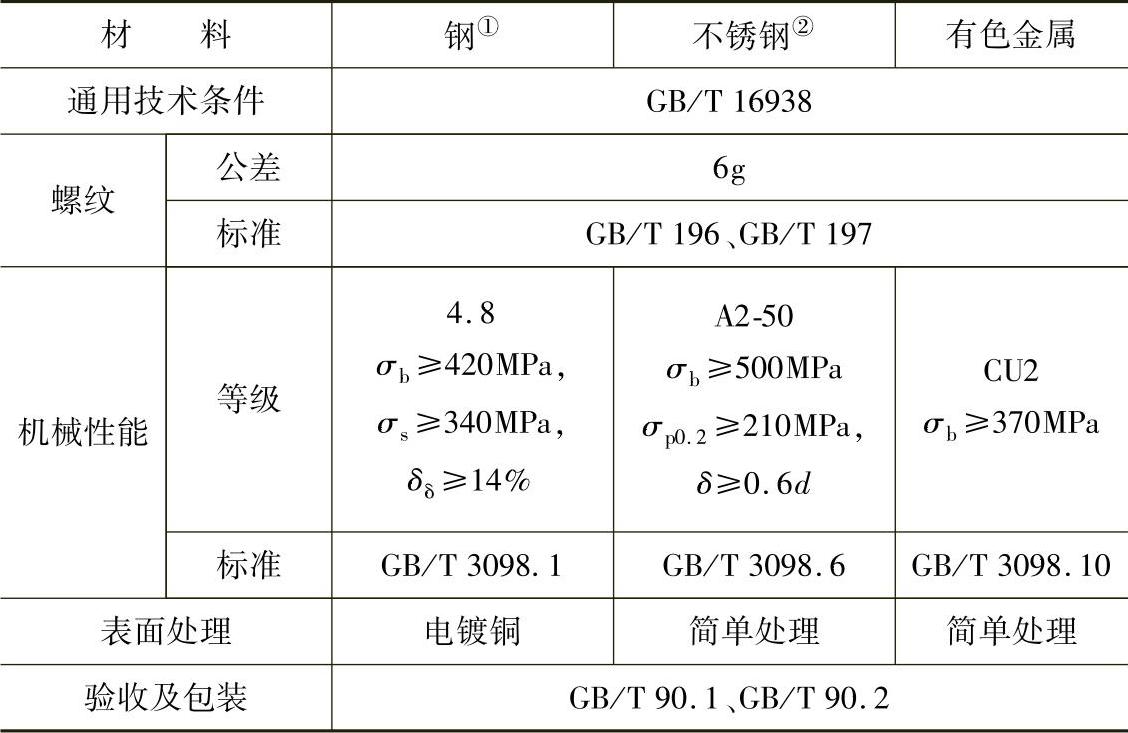

表2.2-14 技术条件及引用标准

① 如果硬度增加不大，非合金钢螺柱具有可焊接性。一般碳含量（质量分数）应小于等于0.18%，且不得采用易切钢。

② 不锈钢螺柱具有可焊接性，且不得采用易切钢。
