1.6.7  螺母锥形载荷保证试验

1.原理

为了测出有害的裂缝或裂纹，采用锥形垫圈使螺母孔的扩大与拉脱同时作用于螺母，夸大这些缺陷对其承载能力的影响。

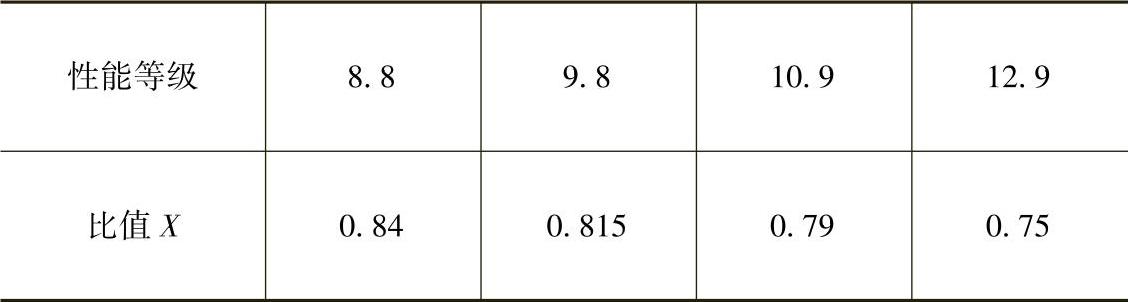

表1.6-5 强度比X（摘自GB/T 3098.13—1996）

2.装置

（1）锥形垫圈锥形垫圈（见图1.6-19a）应淬硬，最低硬度为57HRC；锥端顶部接触部分应是平面：当螺纹直径d≤12mm时，其宽度为0.13mm±0.03mm；当螺纹直径d＞12mm时，其宽度为0.38mm±0.03mm。

（2）芯轴芯轴应淬硬，最低硬度为45HRC。其螺纹按6g，大径应控制在6g公差带附近下限的四分之一的范围内。

试件安装如图1.6-19b所示。

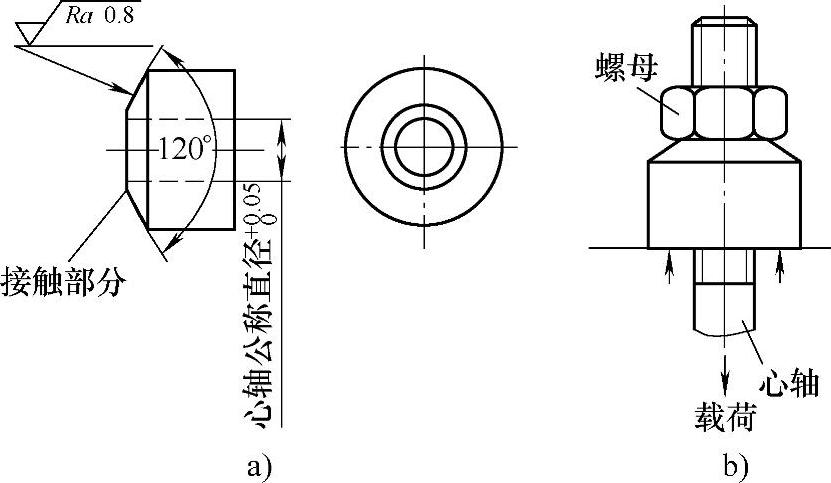

图1.6-19 螺母锥形保证载荷试验

a）锥形垫圈图 b）试件安装图
