4.4.2 半圆头铆钉
半圆头铆钉如图4.4-1所示，尺寸见表4.4-2和表4.4-3，质量见表4.4-4。

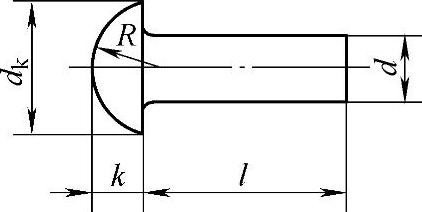

图4.4-1 半圆头铆钉

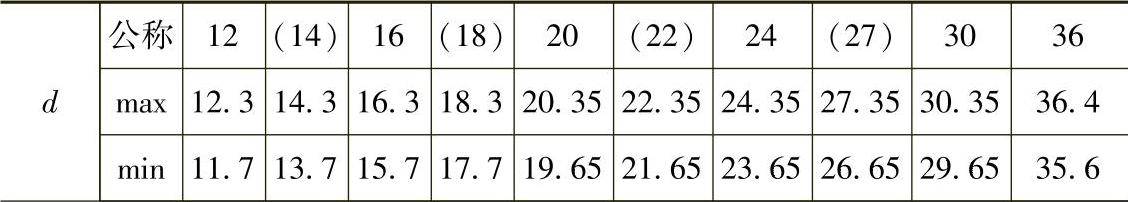

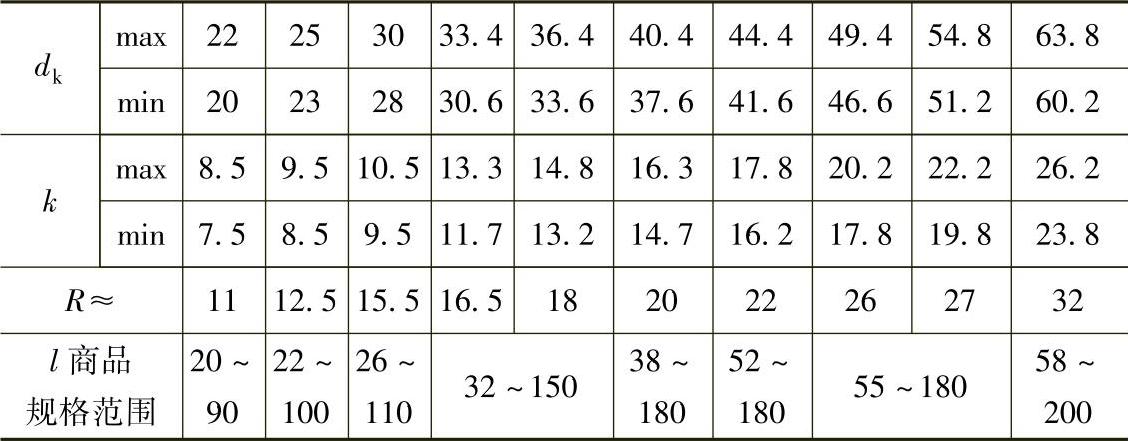

表4.2-2 半圆头铆钉（粗制）（GB/T 863.1—1986）尺寸 （单位：mm）
（续）
注：1.尽可能不采用括号内的规格。
2.公称长度系列为：3mm、4mm、5mm、6～12mm（2mm进级）、16mm、20～30mm（2mm进级）、32mm、35mm、38mm、40mm、42mm、45mm、48mm、50mm、52mm、55mm、58mm、60～100mm（5mm进级）、100～200mm（10mm进级）。

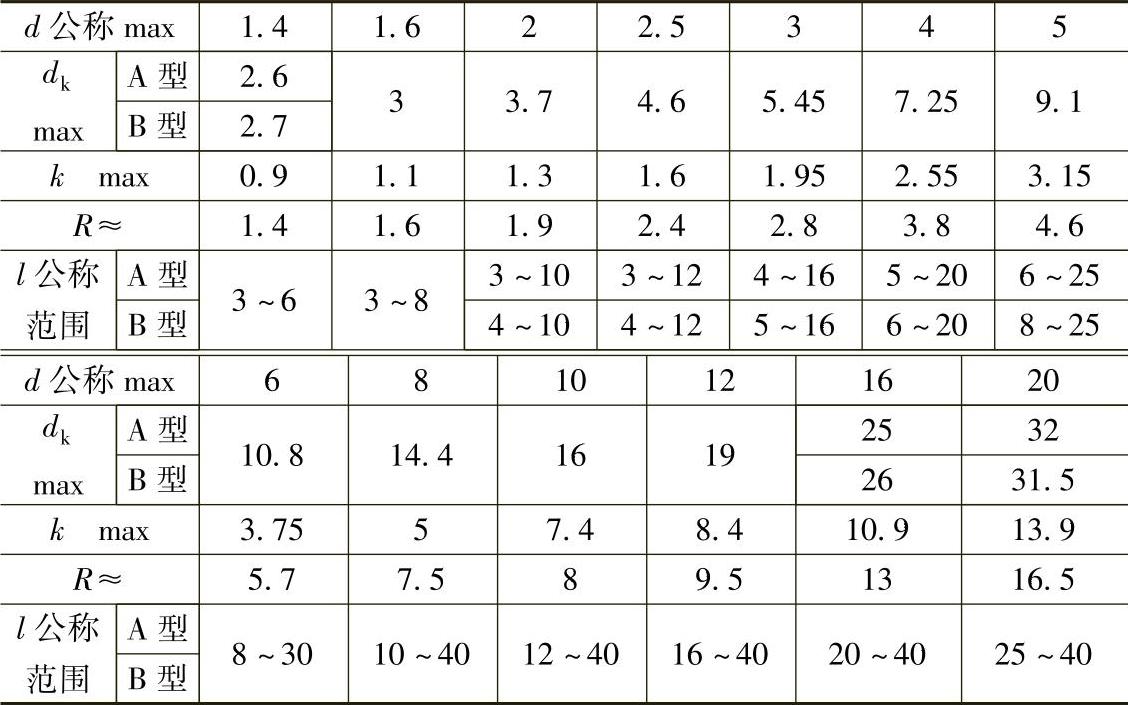

表4.4-3 半圆头铆钉（GB/T 867—1986）尺寸 （单位：mm）
注：1.尽可能不采用括号内的规格。
2.公称长度系列为：3mm、4mm、5mm、6～12mm（2mm进级）、16mm、20～30mm（5mm进级）、32mm、35mm、38mm、40mm、42mm、45mm、48mm、50mm、52mm、55mm、58mm、60～100mm（5mm进级）、100～200mm（10mm进级）。

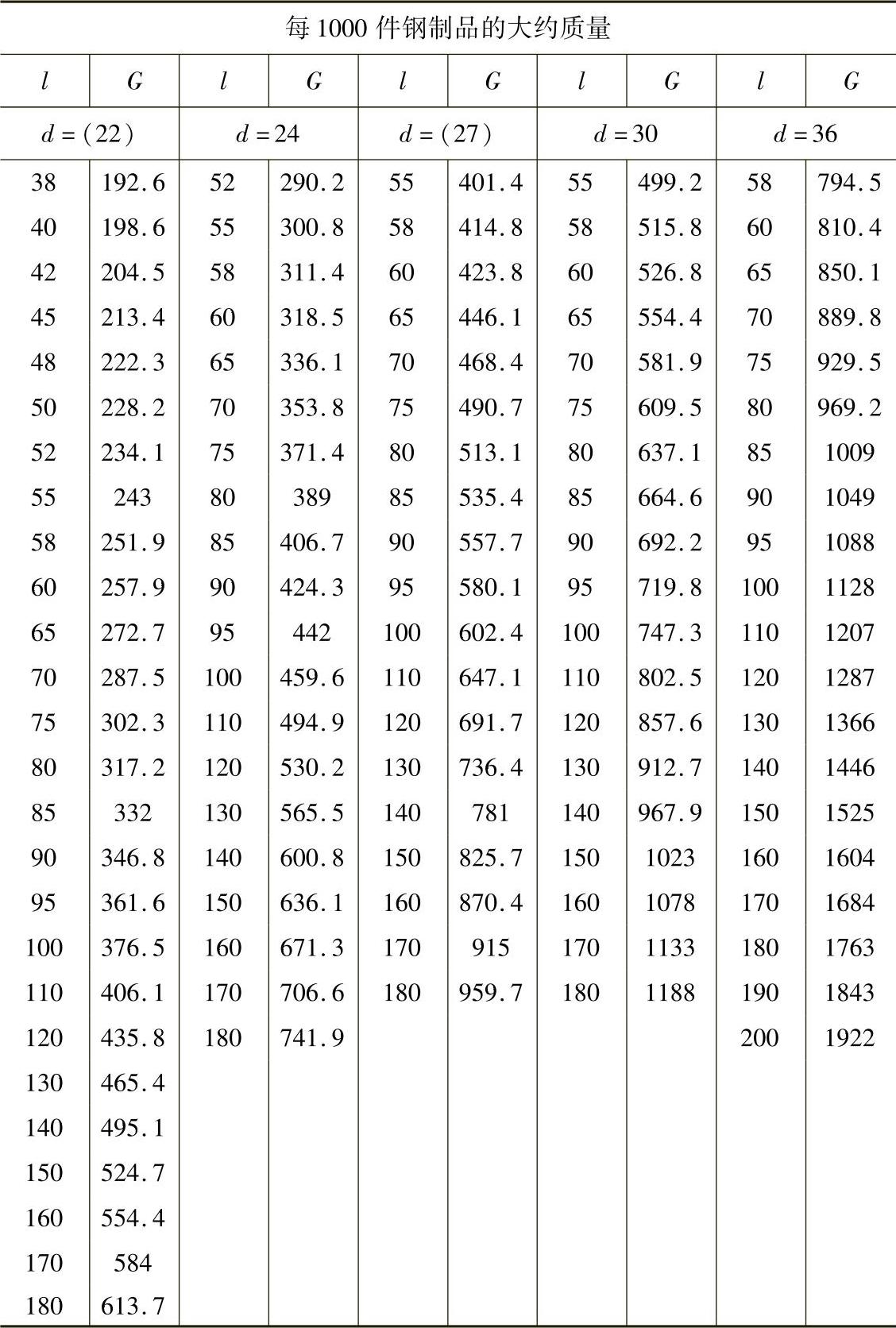

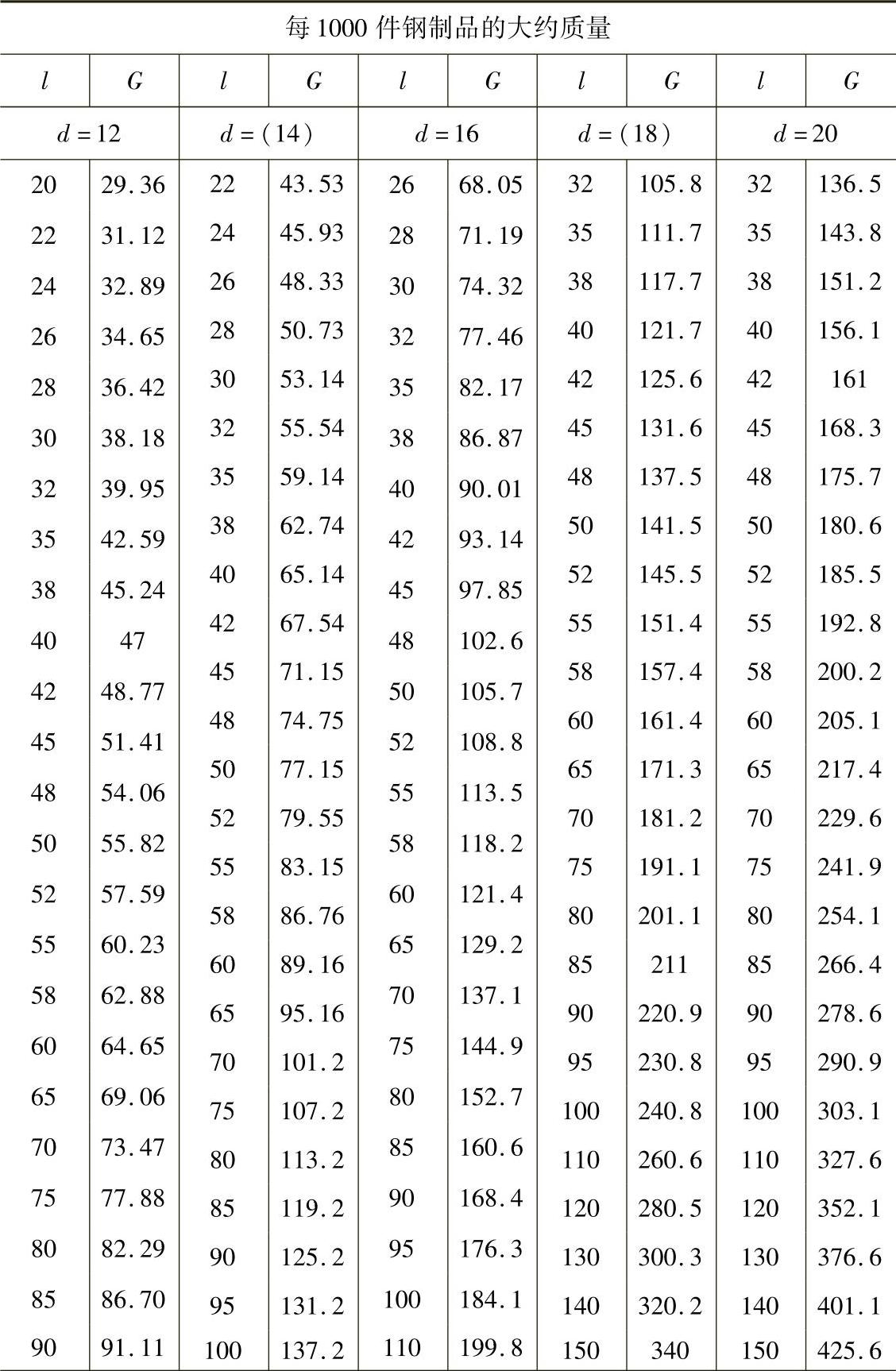

表4.4-4 质量 （单位：kg）
（续）
注：表列规格为商品规格。尽可能不采用括号内的规格。
