塑料滚花头螺钉

（GB 840—1988）

塑料滚花头螺钉如图2.4-24所示，尺寸见表2.4-53，技术条件和引用标准见表2.4-54。

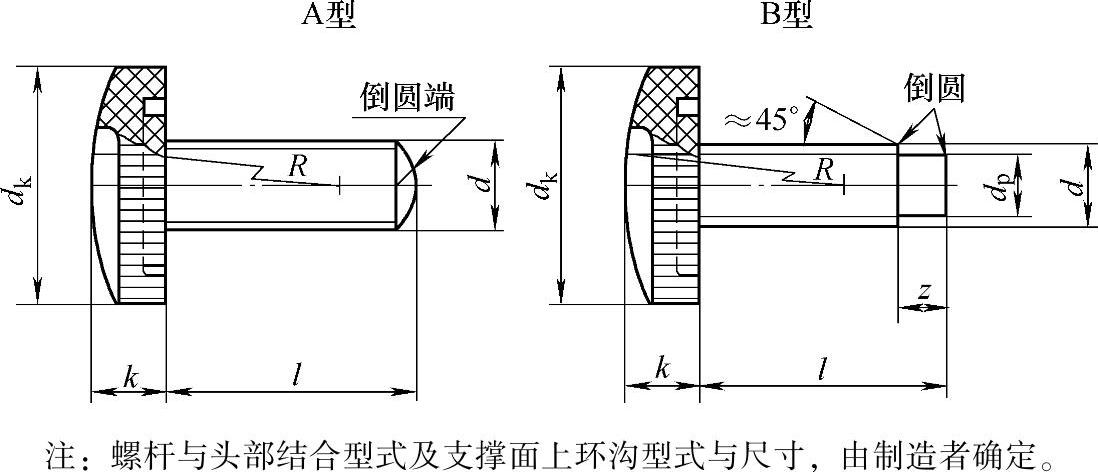

图2.4-24 塑料滚花头螺钉

标记方法按GB 1237规定。

标记示例：

螺纹规格d=M10、公称长度l=30mm，性能等级为14H级、表面氧化、按A型制造的塑料滚花头螺订的标记：螺钉GB 840 M10×30。

按B型制造时应加标记B：螺钉GB 840 BM10×30。

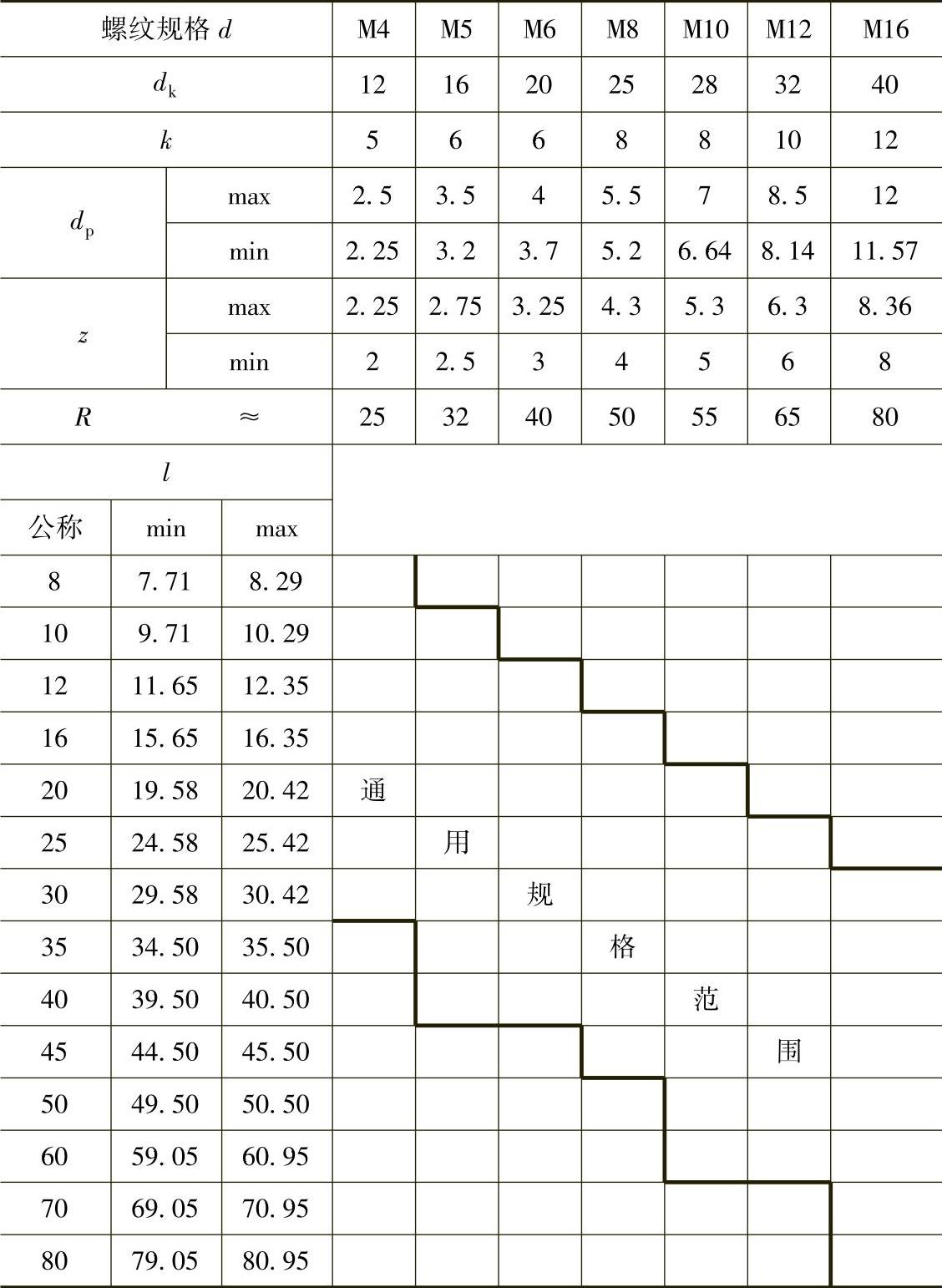

表2.4-53 尺寸 （单位：mm）

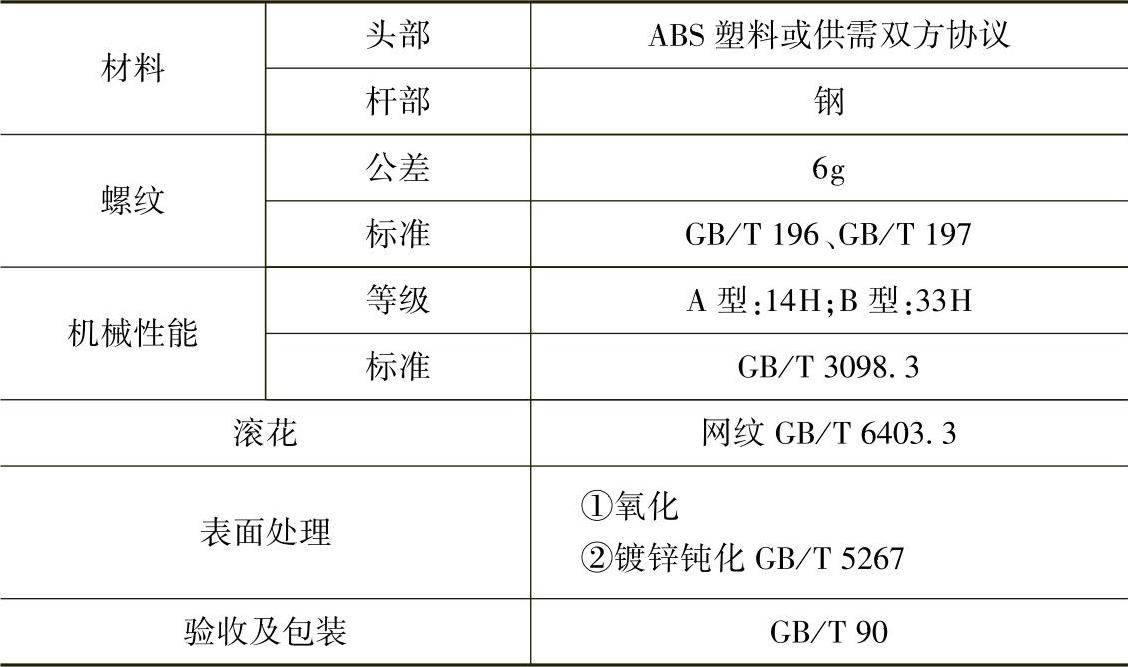

表2.4-54 技术条件和引用标准

注：螺杆与头部结合型式及支承面上环沟型式与尺寸，由制造者确定。
