4.平垫圈C级

（GB/T 95—2002）

平垫圈C级如图2.7-4所示，尺寸见表2.7-10和表2.7-11，技术条件和引用标准见表2.7-12。

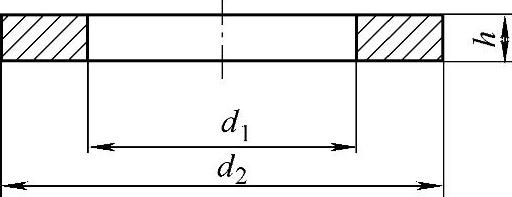

图2.7-4 平垫圈C级

标记示例：

标准系列、公称规格8mm、硬度等级为100HV级、不经表面处理、产品等级为C级的平垫圈的标记：

垫圈GB/T 958。

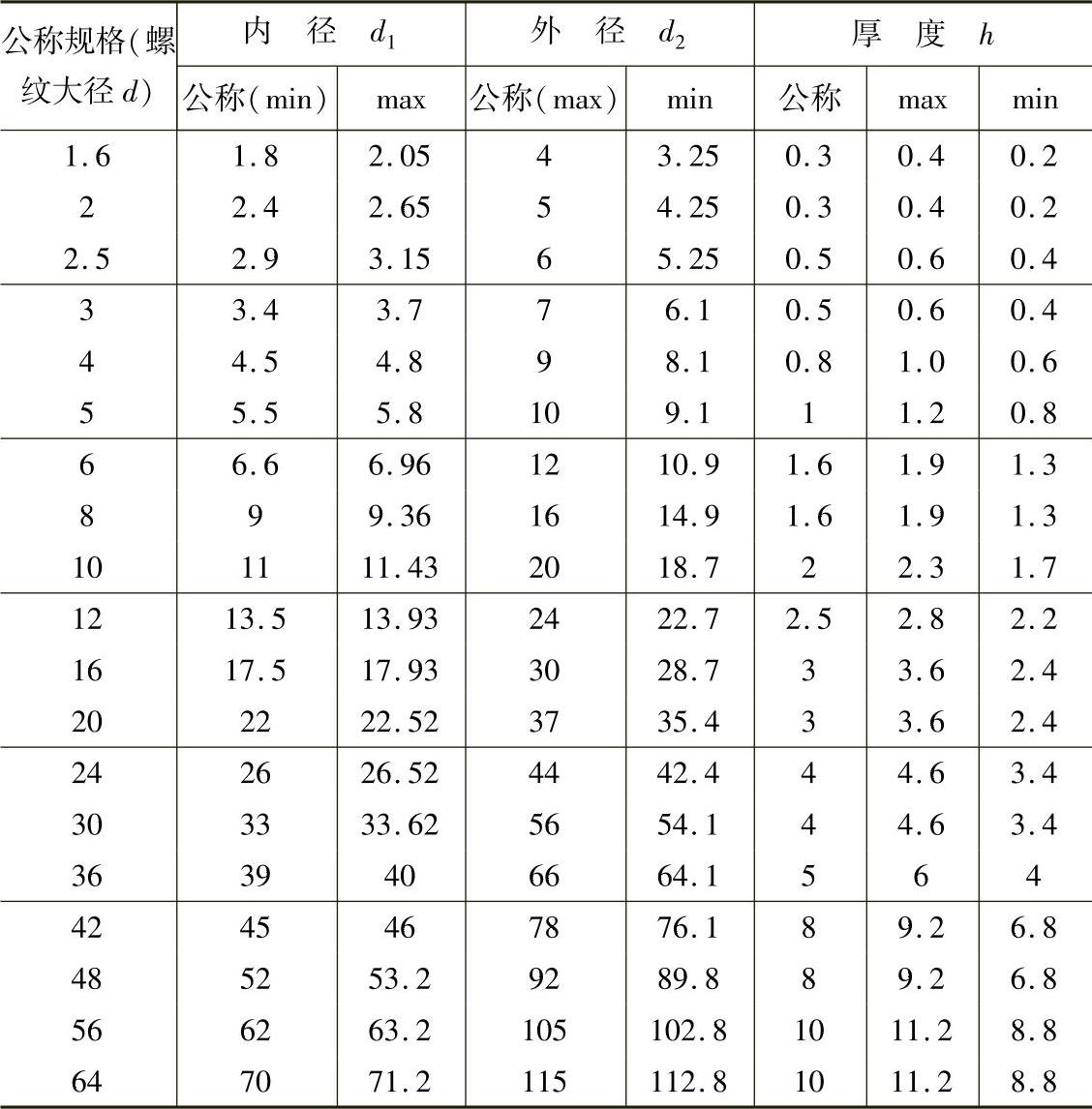

表2.7-10 优选尺寸 （单位：mm）

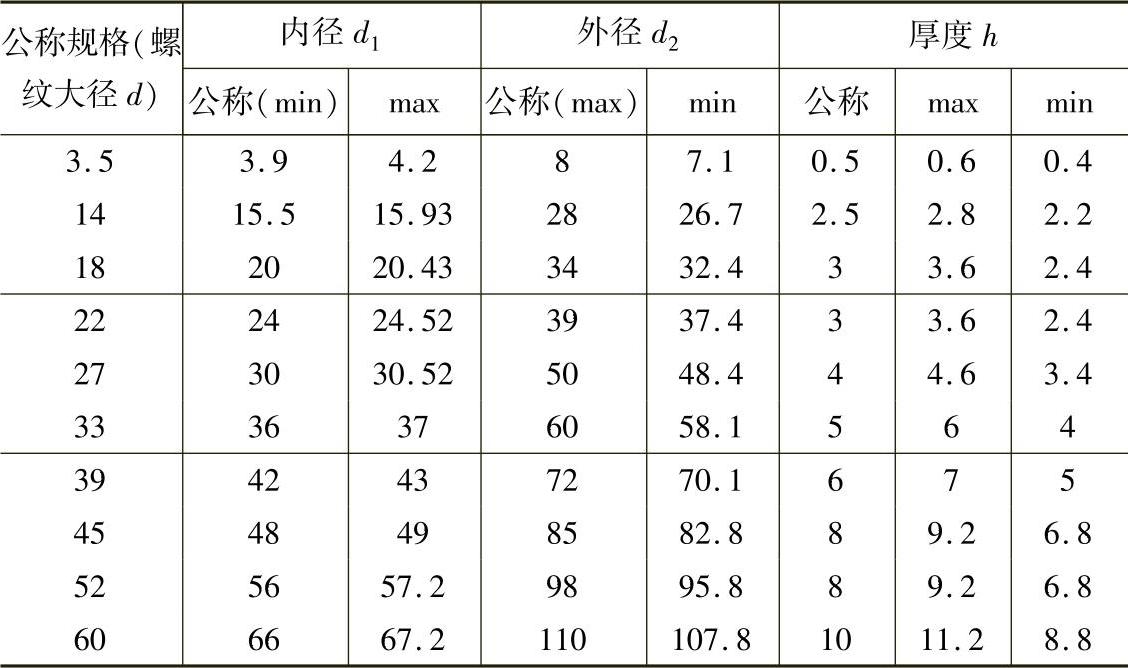

表2.7-11 非优选尺寸 （单位：mm）

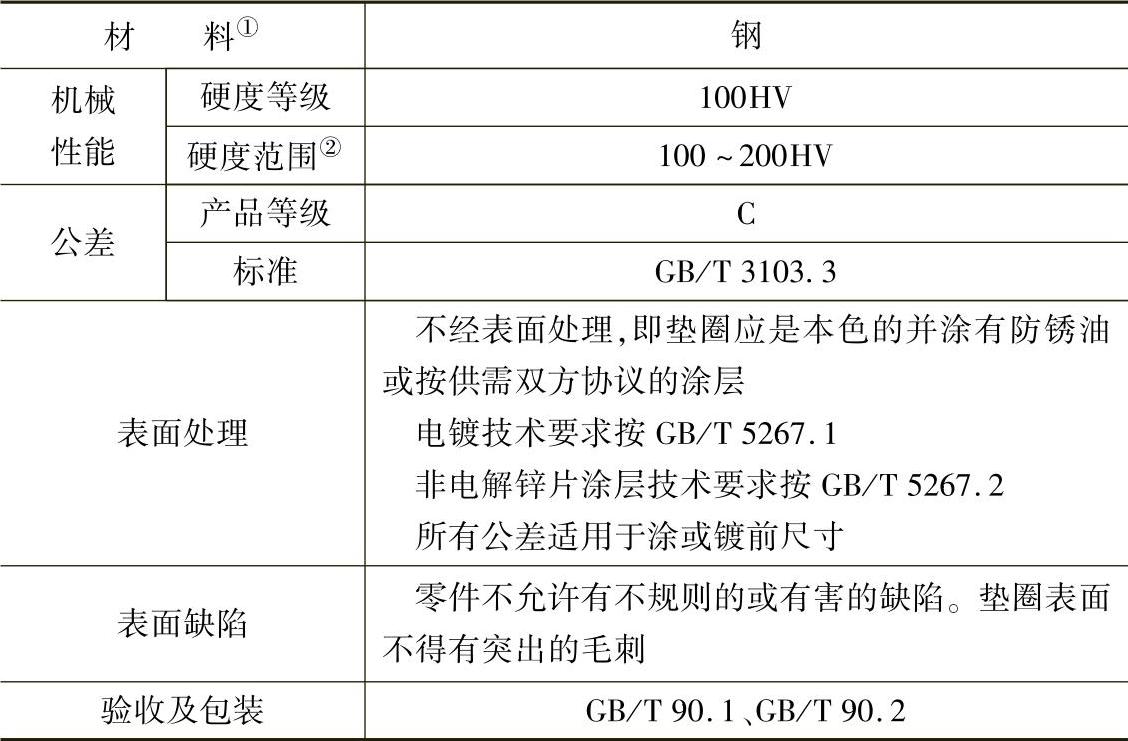

表2.7-12 技术条件和引用标准

① 经供需双方协议的其他金属材料。

② 硬度试验按GB/T 4340.1规定。

试验力：HV2用于公称厚度h≤0.6mm；HV10用于公称厚度0.6mm＜h≤1.2mm；HV30用于公称厚度h＞1.2mm。
