5.大垫圈A级

（GB/T 96.1—2002）

大垫圈A级如图2.7-5所示，尺寸见表2.7-13和表2.7-14。

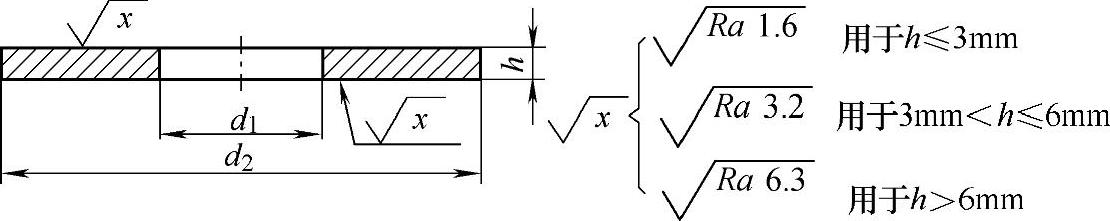

图2.7-5 大垫圈A级

标记示例：

大系列、公称规格8mm、由钢制造的硬度等级为200HV级、不经表面处理、产品等级为A级的平垫圈的标记：垫圈GB/T 96.1 8。

大系列、公称规格8mm，由A2组不锈钢制造的硬度等级为200HV级、不经表面处理、产品等级为A级的平垫圈的标记：垫圈GB/T 96.1 8 A2。

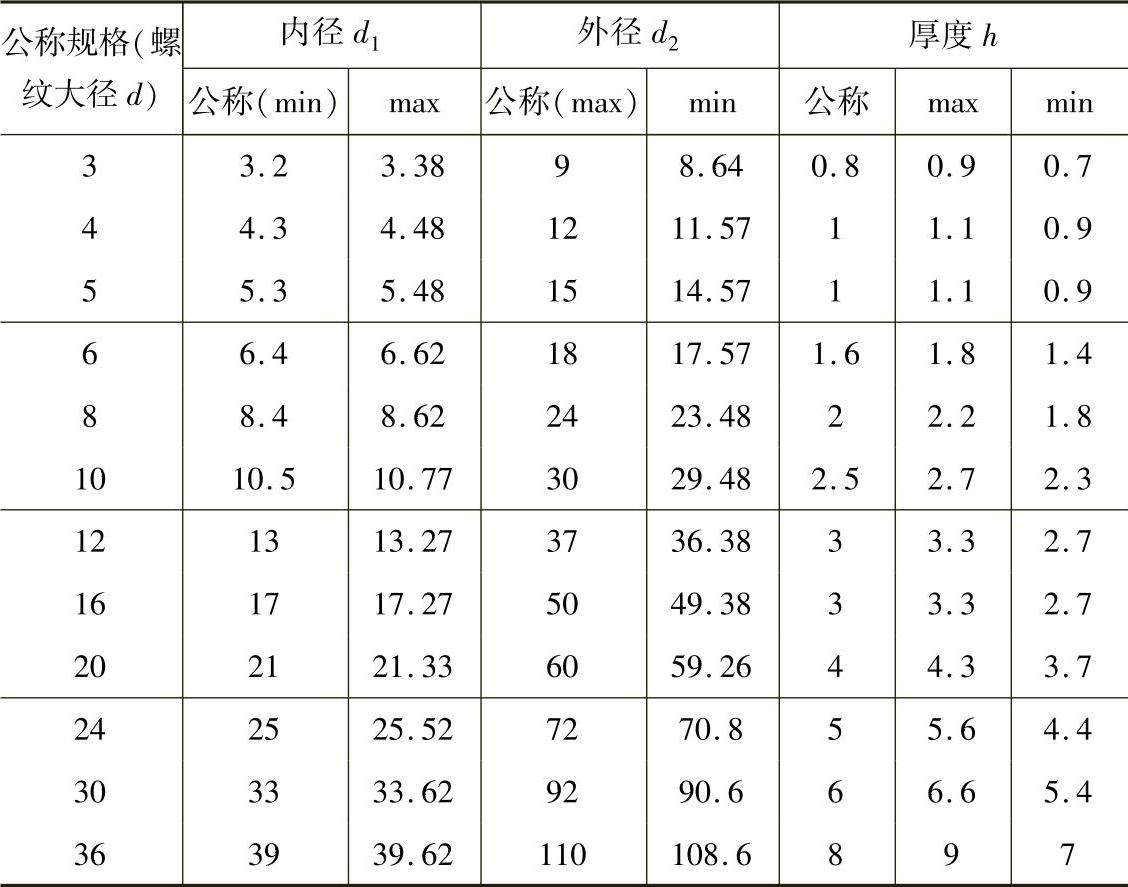

表2.7-13 优选尺寸 （单位：mm）

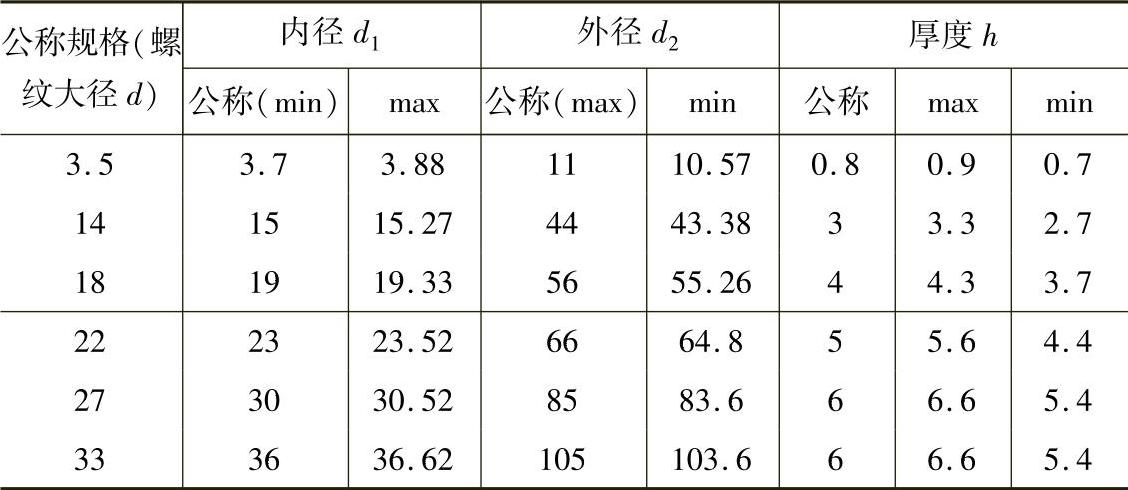

表2.7-14 非优选尺寸 （单位：mm）
