六角盖形螺母

10.六角盖形螺母

（GB/T 923—2009）

六角盖形螺母如图2.3-61所示，尺寸见表2.3-114，技术条件和引用标准见表2.3-115。

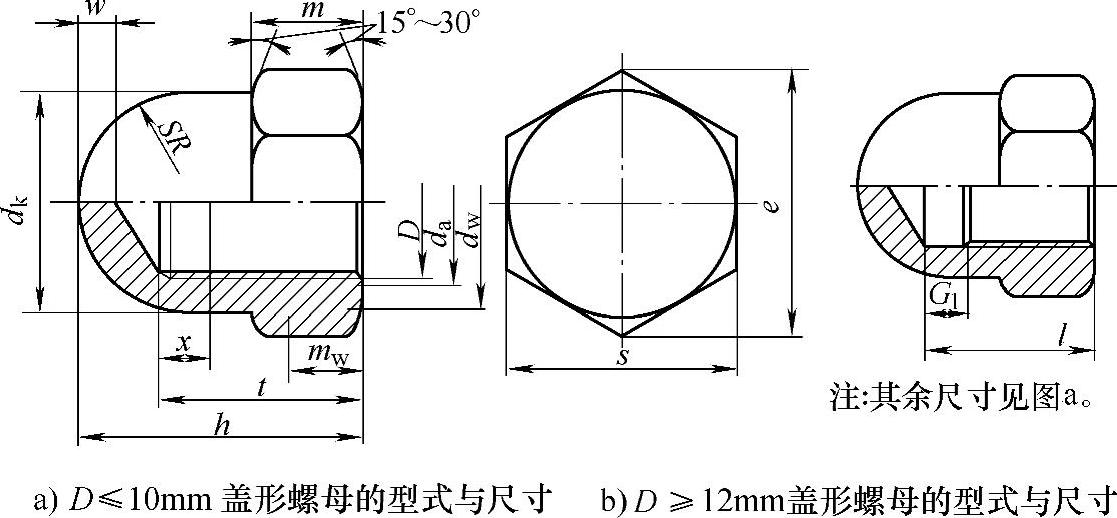

图2.3-61 六角盖形螺母

标记示例：

螺纹规格D=M12、性能等级为6级、表面氧化处理的六角盖形螺母的标记：螺母GB/T 923 M12。

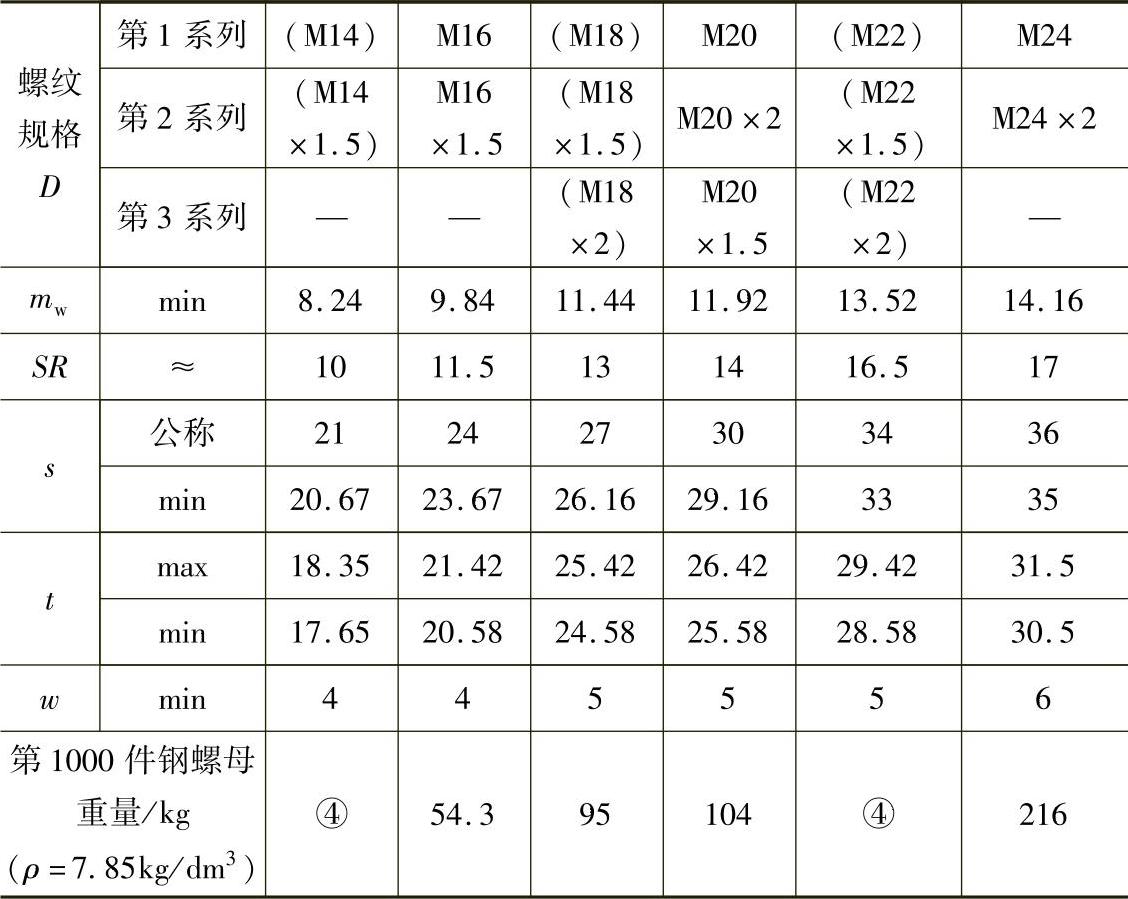

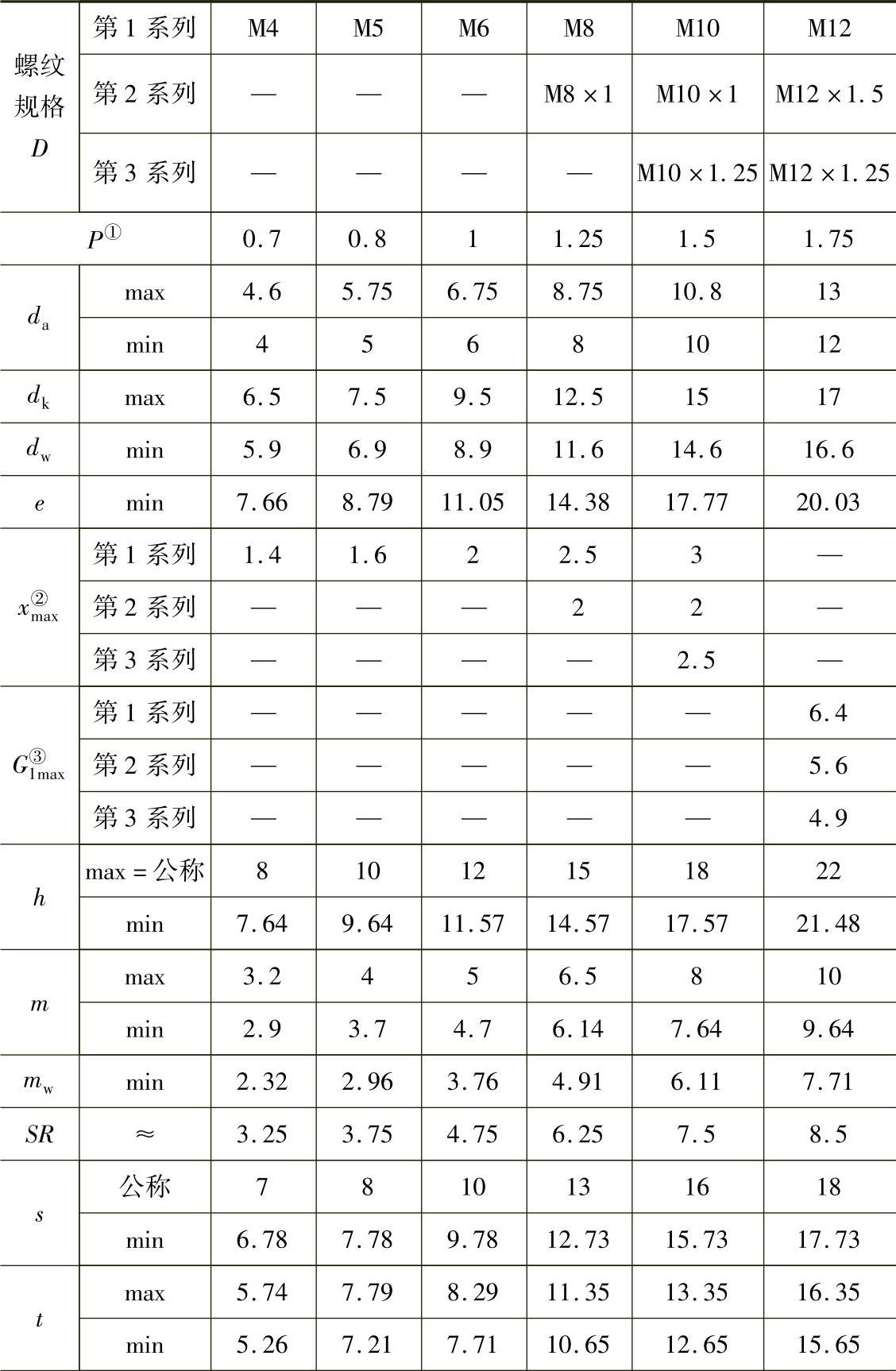

表2.3-114 尺寸 （单位：mm）

（续）

（续）

注：尽可能不采用括号内的规格；按螺纹规格第1～3系列，依次优先选用。

① P—粗牙螺纹螺距，按GB/T 197。

② 内螺纹的收尾x_max=2P，适用于D≤M10。

③ 内螺纹的退刀槽G_1max，适用于D＞M10。

④ 目前尚无数据。

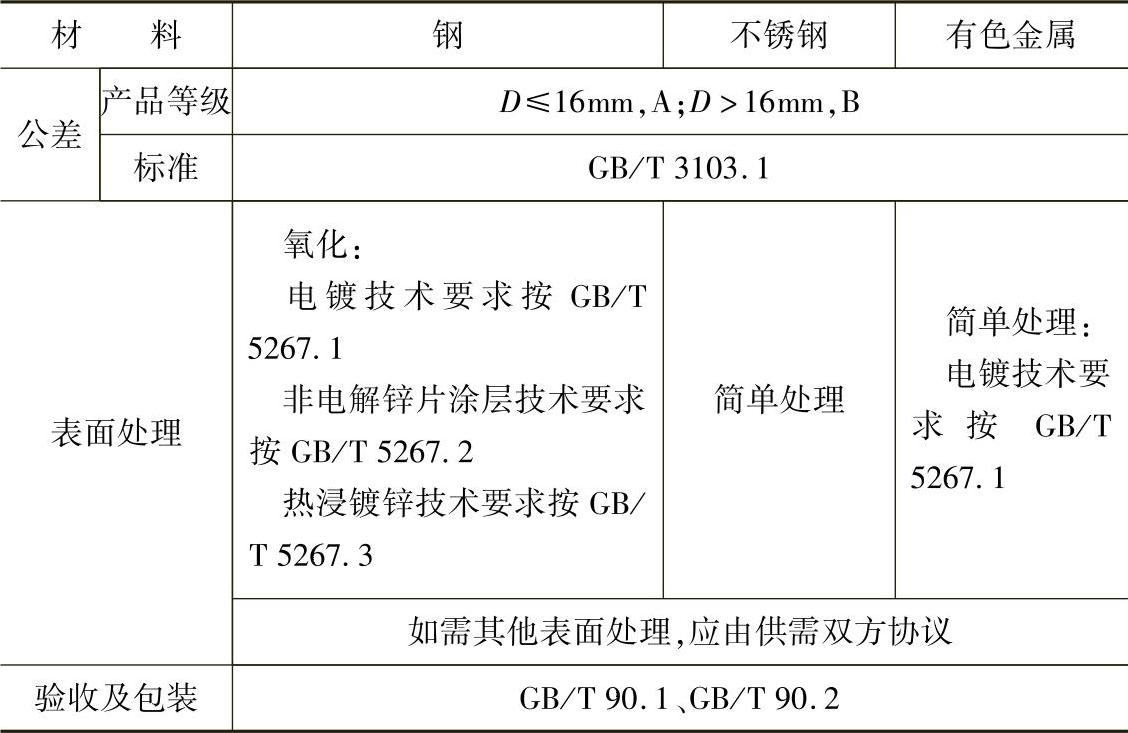

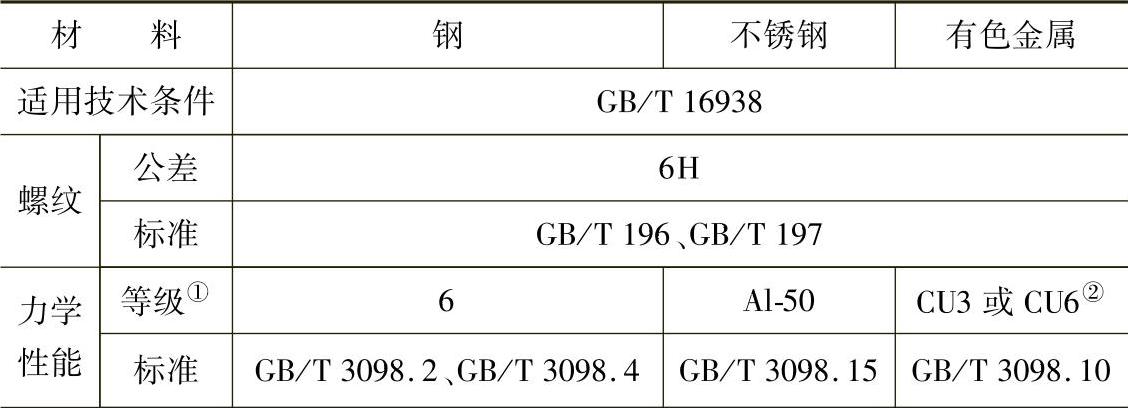

表2.3-115 技术条件和引用标准

（续）

① 其他性能等级或材料，由供需双方协议。

② 由制造者选择。
