栓接结构用2型六角螺母热浸镀锌

30.栓接结构用2型六角螺母热浸镀锌

（加大攻丝尺寸）A级9级（GB/T 18230.7—2000）

热浸镀锌栓接结构用2型六角螺母如图2.3-81，尺寸见表2.3-149，技术条件和引用标准见表2.3-150。

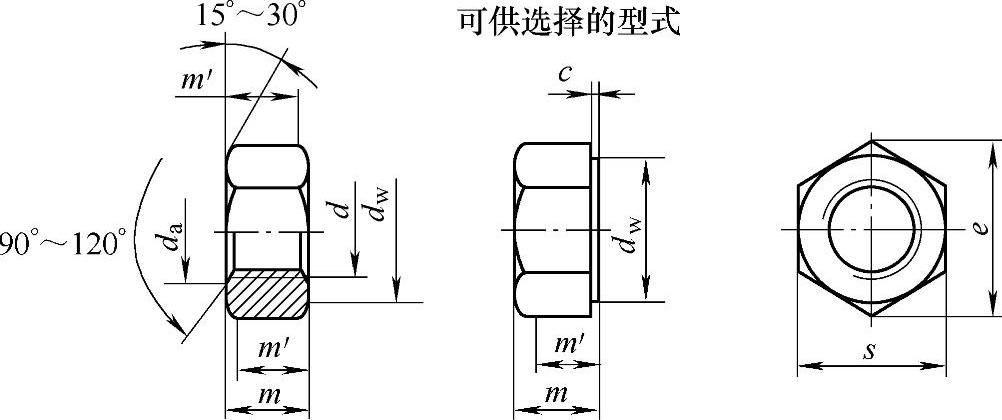

图2.3-81 热浸镀锌栓接结构用2型六角螺母

标记示例：

螺母规格D=M12、性能等级为9级、6AX螺纹、表面热浸镀锌、产品等级为A级的栓接结构用2型六角螺母的标记：螺母GB/T 18230.7 M12。

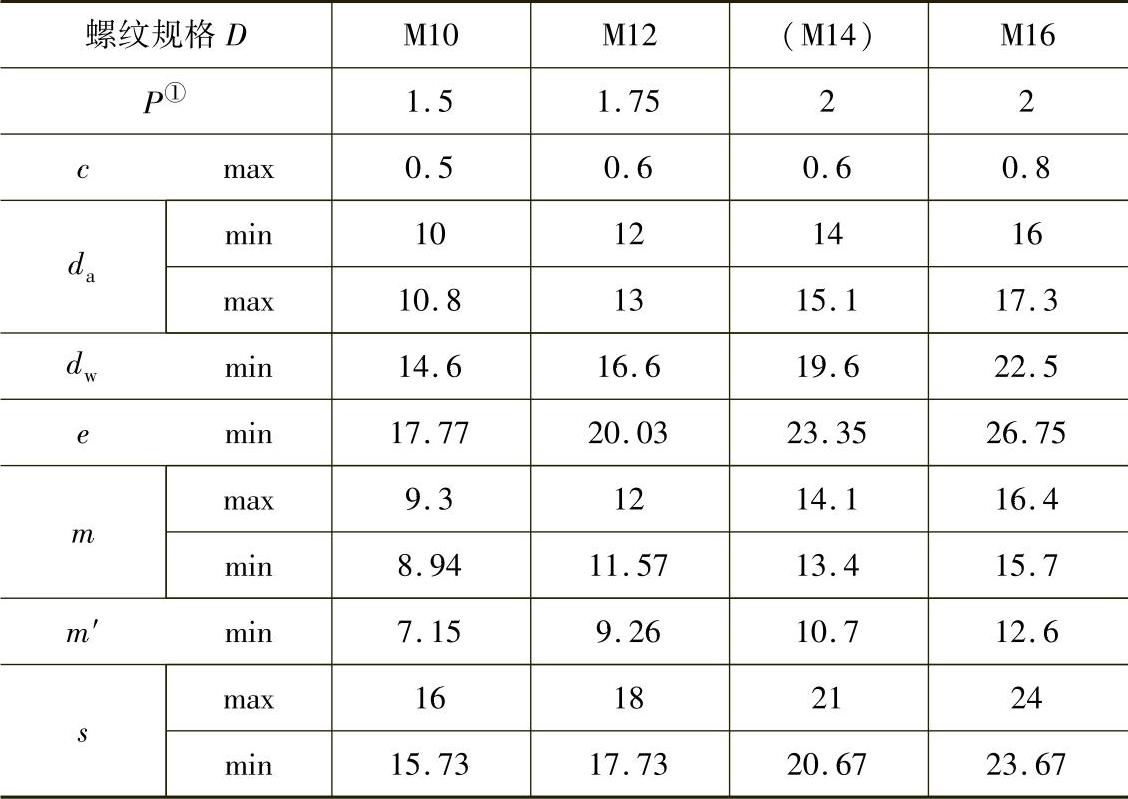

表2.3-149 尺寸 （单位：mm）

注：尽可能不采用括号内的规格。

① P—螺距。

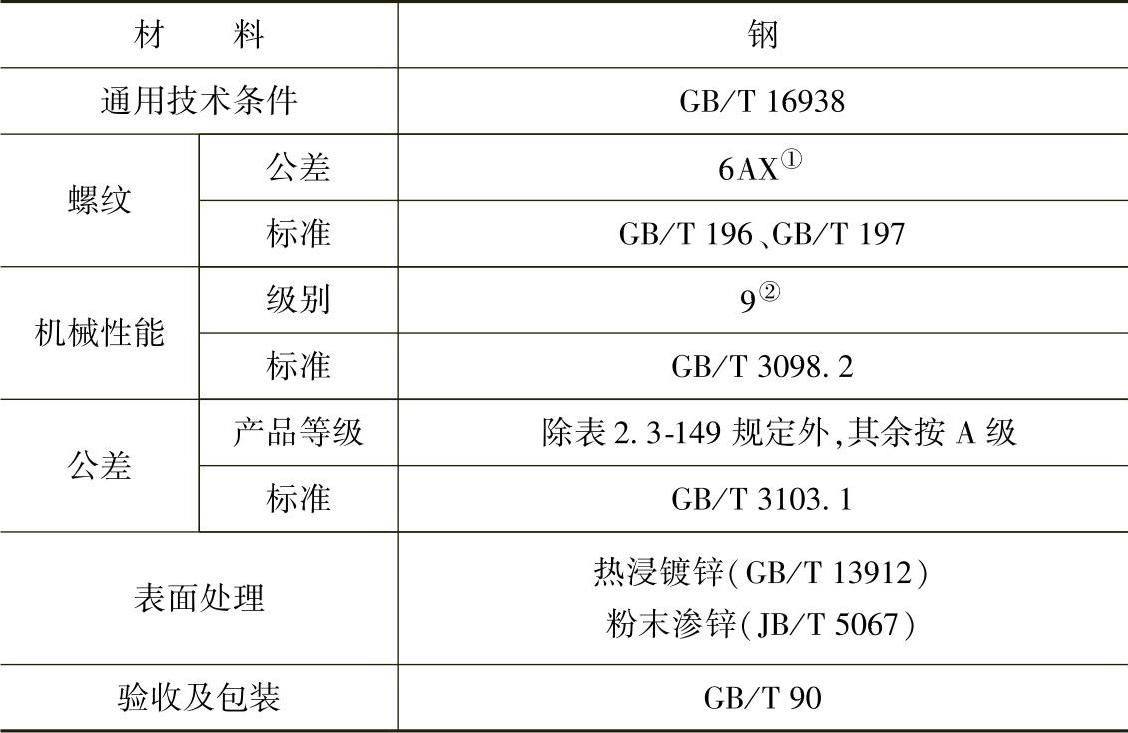

表2.3-150 技术条件和引用标准

注：1.为加大热浸镀锌螺母的攻丝尺寸，采用6AX螺纹公差带（见2.3-149节的表2.3-148），或特殊需要由供需双方协议提供镀后为6H的螺纹；

2.保证载荷见表2.3-151。

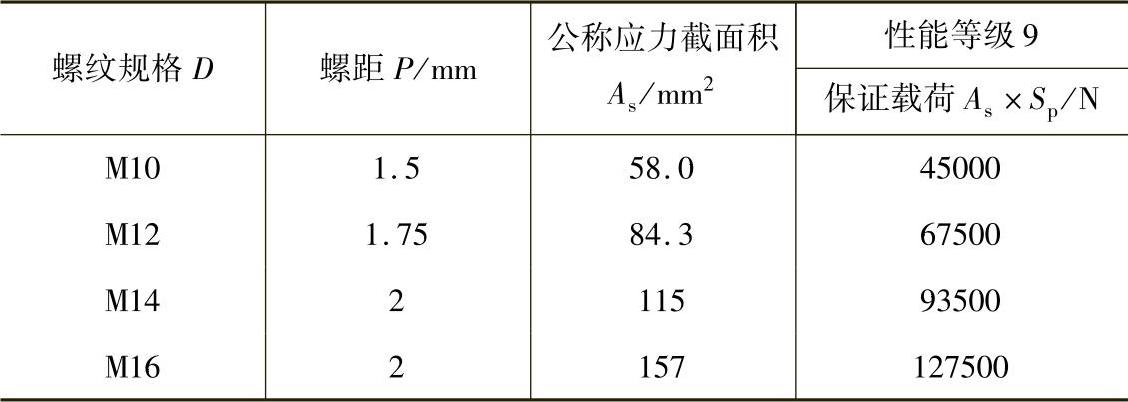

表2.3-151 6AX螺纹保证载荷

注：1.其他机械性能要求及试验方法按GB/T 3098.2规定；

2.保证应力按以下规定：M10：775MPa，M12：800MPa，M14～M16：810MPa。
