1.圆锥销
（GB/T 117—2000）
圆锥销如图3.3-1所示，尺寸见表3.3-1，技术条件和引用标准见表3.3-2。
表3.3-1 尺寸 （单位：mm）
（续）
① 其他公差，如a11，c11和f8，由供需双方协议。
② 公称长度大于200mm，按20mm递增。

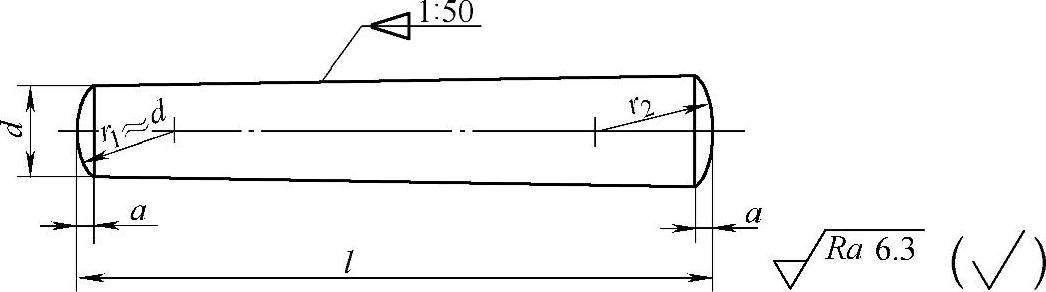

图3.3-1 圆锥销
标记方法按GB/T 1237规定。
标记示例：
公称直径d=6mm、公称长度l=30mm、材料为35钢、热处理硬度28～38HRC、表面氧化处理的A型圆锥销的标记：
销GB/T 1176×30。

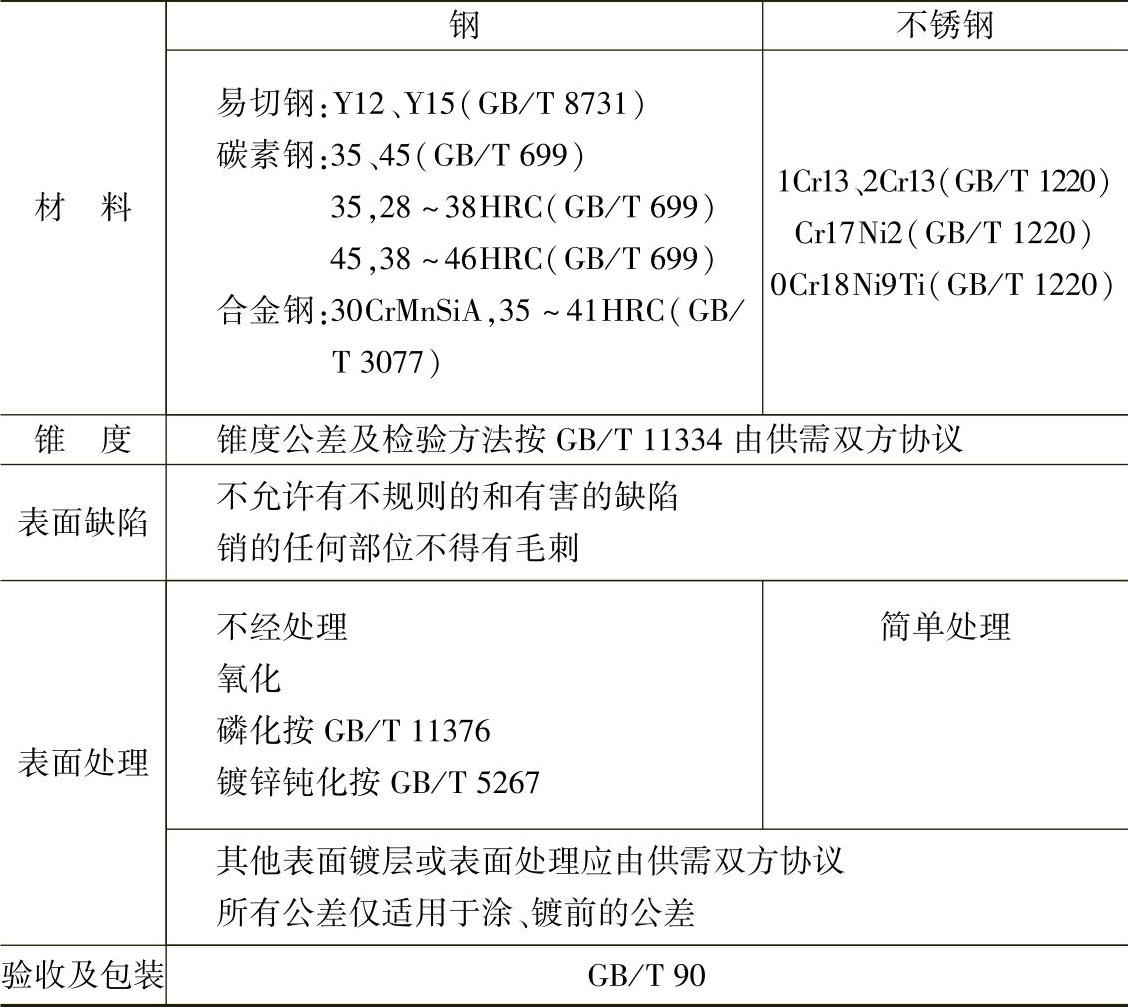

表3.3-2 技术条件和引用标准
